| 撰文/曹雅婷，攝影/郭振榮 |
2013/11/12發表，已被閱讀131,290次
|
|
隨著全球物價成本飆漲，音響的身價也跟著水漲船高，對一般音響迷來說實在是一大負擔，更別提新手玩家們，每每看到那動輒六、七位數的價格，滾滾熱血都涼一半了。因此，許多人開始將目標轉換到DIY音響這一塊，不僅成本用料可以自己掌控，更能進一步設計個人偏好的線路或箱體，網路上不乏這些資源，各路玩家彼此交流切磋，只為了達到他們理想中的聲音。
說到DIY最吸引人之處，想必是那手動的過程以及製作完成的成就感，但是要從零開始設計一組喇叭或是擴大機，勢必要耗費許多心力與時間，最後成果還不一定能讓自己滿意，以製作喇叭音箱起家的德川看到了這些問題，除了提供散客客製化的服務以外，德川同時也經營喇叭單體和音箱的銷售平台，此次拿到的DIY全音域喇叭DT3 MK.1套件組，便是德川精心挑選出的DIY設計，不但可以滿足玩家手動的樂趣，對初學者來說也是一份很好的教材。
接下來，就讓我們來看看DT3 MK.1的真面目！

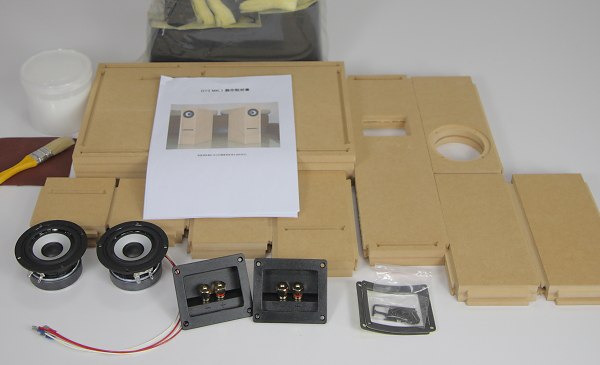

 | | 內容物包括：3吋TangBand W3-315E全音域單體、15mm MDF音箱板、吸音棉、方形六角頭博士端子板、端子板防漏氣泡棉、端子內線、螺絲釘、砂紙、白膠、刷子。另有製作說明書一份，內附圖片詳細敘述組裝步驟。 |
 | | 首先，利用砂紙將背板上端子孔位的毛邊磨平。 |

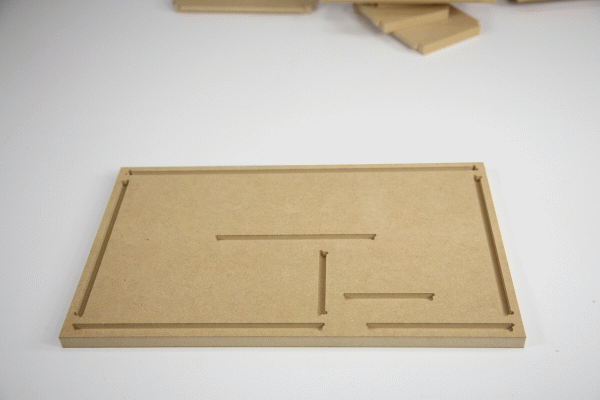

 | | 再來拿出面積最大的側板溝槽，將箱體所有隔板依序組合，定位完成後，這裡有一個小撇步，在隔板內側寫下與其相對應的溝槽的記號，例如ABCD，以方便之後上膠時不會手忙腳亂的搞不清楚順序。 |

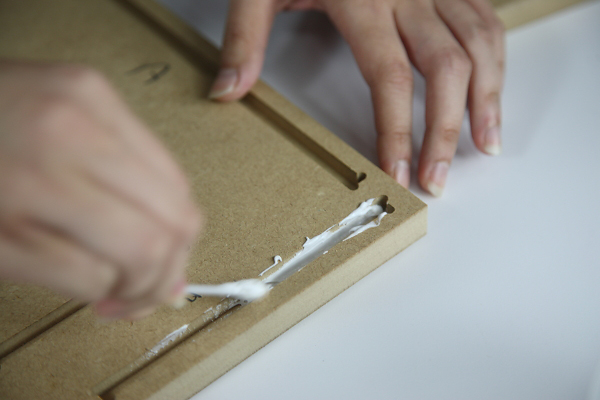

 | | 做完記號後，就要進入重點步驟——上膠！一開始我們試圖用棉花棒在側板塗上白膠，事實證明…請善用原廠提供的工具。棉花棒沾取量太少，無法輕易填滿接縫處，反之利用刷子就可大面積塗滿，十分輕鬆，別忘了溝槽與卡榫兩部分都要塗上白膠。 |
 | | 在此需注意的是，應盡量讓白膠溢出邊界，使音箱呈現無縫的密封狀態，多出的白膠再用抹布擦去即可。 |

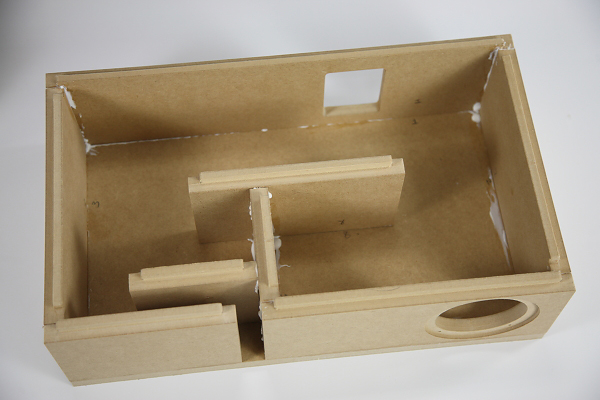

 | | 所有隔板接合完成後，將另一塊尚未上膠的側板一併蓋上，在上方擺放重物靜置一天，讓箱體緊密黏合。 |

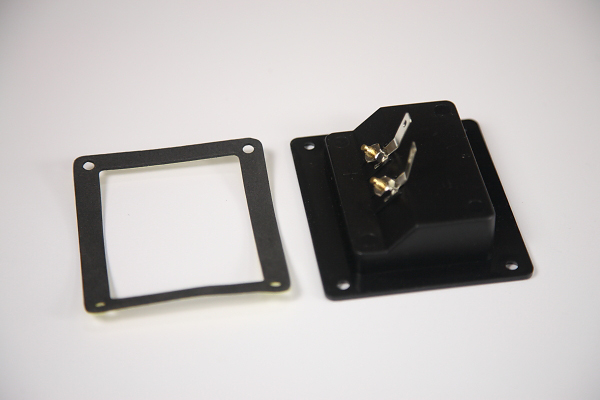

 | | 一天過後，打開側板繼續完成內部裝潢吧！將上圖左側的防漏氣泡棉貼服右側的博士端子板，四個孔對齊貼好，然後，拿出兩條紅白端子線，將頂端金屬接頭套牢於端子線頭後，接上博士端子板兩端，最後以螺絲鎖上磨完毛邊的背板，請注意端子板安裝的方向，可別上下顛倒了。 |
| |  | | 接下來準備開始黏貼吸音棉，這裡建議鼻子敏感者或有小朋友的玩家先行準備好口罩，不然棉絮紛飛可會苦了您的鼻子。吸音棉一共六塊，三種尺寸分為上下兩組。 |

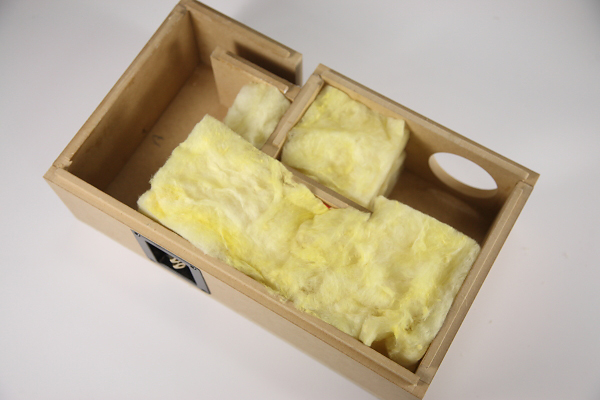

 | | 在相對位置塗抹均勻的白膠，黏貼前先將吸音棉盡可能的拉澎，讓兩組吸音棉重疊時能填滿整個音箱。 |

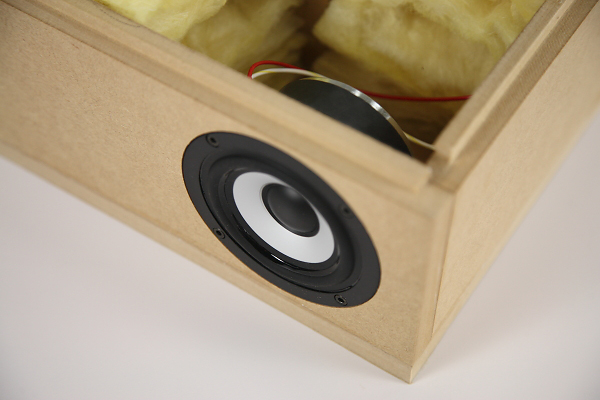

 | | 固定完吸音棉後，連接端子內線與喇叭單體，並將單體安裝於前障板上，依斜對角對稱的順序鎖上螺絲（例：左上→右下→左下→右上），確保單體與箱體緊密接合。 |

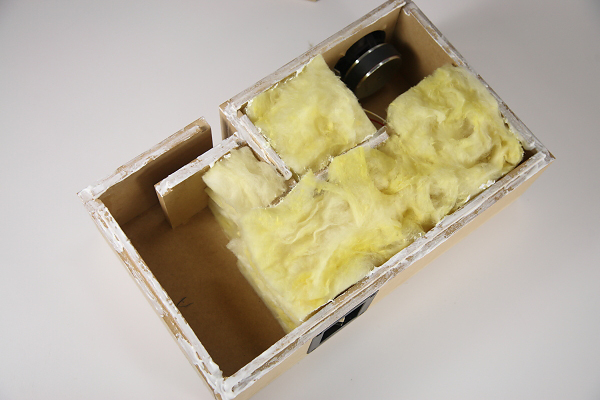

 | | 最後一個步驟，將隔板卡榫與側板溝槽上膠，再次檢查吸音棉的蓬鬆度，最好稍微超出箱體高度，待另一側板蓋上時才能確實黏貼，完成後再以重物壓合一天。 |

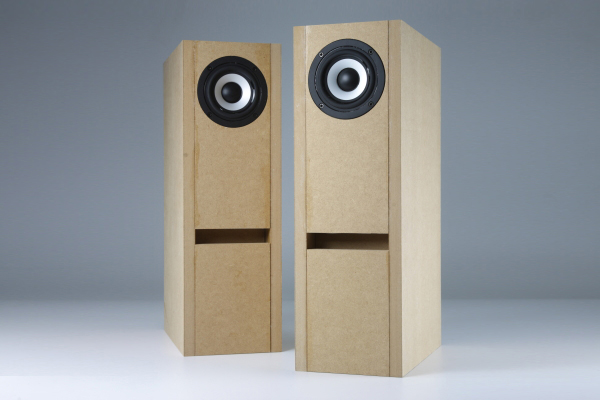

 | | DT3 MK.1完成圖。 |
從DIY過程中可以看到DT3 MK.1是採MLTL（Mass Loaded Transmission Line）箱體設計，也就是所謂的傳輸線式喇叭，透過迷宮般的隔板構造來增加和延伸其低頻表現，MDF箱體厚度皆達15mm，單體採用的是3吋TangBand W3-315E，頻率響應為100Hz-25Hz，這部分可依照玩家喜好自行更換或向德川另行添購，外觀上可另外貼皮或上漆，均由玩家自由發揮。
DT3 MK.1的聲音究竟如何呢？拿出具各種特色的「TAS 2011」精選輯來試聽，DT3 MK.1在人聲上的詮釋比起大編制音樂來的好很多，像是第二軌「The Moon Is A Harsh Mistress」，女歌手羅卡輕柔憂鬱的嗓音如清澈的涓涓流水，將歌手微弱的氣音與鼻息都清楚呈現，但伴奏的琴音聽起來就稍微含糊了些。再來聽聽第三軌，由蘇格蘭歌手費歐娜演唱的「When The Sunny Sky Has Gone」，清亮的女聲搭上輕快的吉他聽起來也十分舒服。
除了DIY的DT3 MK.1套件組以外，德川也將一對DT3 MK.1的成品一併送來，有什麼差異？德川的成品跟DIY套件組使用的是不同木材，為15mm厚的樺木夾板，做工精緻扎實，不過為何不直接販售DT3 MK.1的成品，反而製作了DIY的組合？我想，這是為了讓更多人有機會了解喇叭的基本構造與製作過程，並進一步推廣DIY的市場，從實做中學習，其中可享受到的樂趣和最後完成的成就感，絕非是單靠花錢買入成品可以相提並論的。

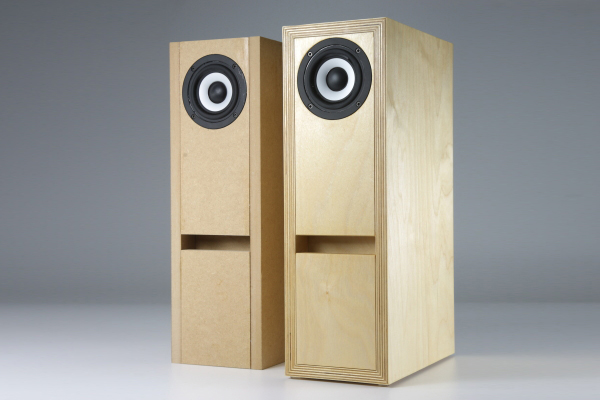

 | | 左邊的DT3 MK.1喇叭是由套件組組成的，右邊的則是用15mm厚樺木夾板製成的DT3 MK.1成品。 |
器材規格
形式：DIY兩聲道喇叭套件組
單體：3吋TangBand W3-315E全音域單體
頻率響應：100Hz-25Hz
音箱材質：15mm MDF
尺寸：410×130×245mm（H×W×D）
建議售價：請洽代理商
總代理商：德川音箱
電話：（02）8981-0202
網址：www.facebook.com/TG.enclosure
|
|
|
|
|
|
|
