| 撰文/戴天楷，攝影/戴天楷 |
2017/10/18發表，已被閱讀154,683次
|
|
冠球原廠採訪記的上篇是副總戴金源先生的專訪，這一篇我們將實地走訪冠球的工廠。透過照片，我們可以看到這家公司的研發與製造能力，實在堪稱國內音響界的翹楚。

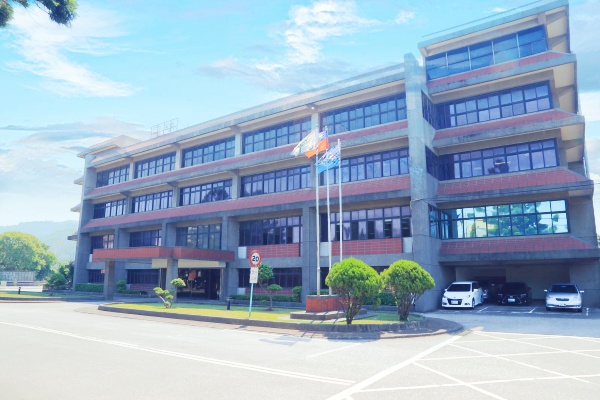

 | | 冠球的工廠位於桃園市楊梅區，圖中所見就是工廠主棟，這個廠房是他們公司自己設計，再交由建築師興建，不僅符合營運實用，外觀也無花俏取巧。於1988年啟用，他們從原來同樣位於楊梅的老廠房搬過來，舊廠現址則由台灣鐵芯繼續使用。 |
 | | 從大門進去，在一樓大廳通往二樓的挑空樓梯牆面上，鑲著冠球的公司商標，以及四組大字--「主動、負責、積極、進取」，這也是冠球公司多年來堅持的企業精神。 |
 | | 在二樓的會議廳裡，懸掛著另一個標語，說到「90%的態度，加上10%的知識，得到100%的品質」。這也是他們的自我期許，態度決定一切。 |

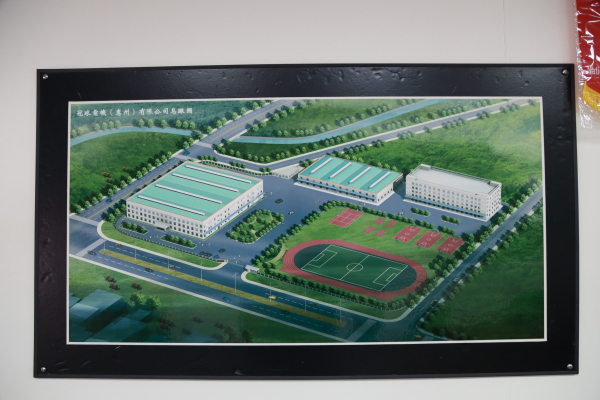

 | | 這張示意圖是冠球公司位於中國惠州的工廠，在1993、94年左右興建完成並開始啟用。廠區面積佔比楊梅廠大了三倍，員工大約150人到200人。左棟是主廠房，中間那棟是金屬沖床廠，右邊那棟則是員工宿舍。其實楊梅廠也有宿舍，宿舍的B1是餐廳，員工都可來餐廳用飯，中午有四菜二湯（一甜一鹹），還有水果；不僅如此，還提供早餐，也為加班人員備有晚餐。這些服務都不另外跟員工收取費用，都是福利。 |

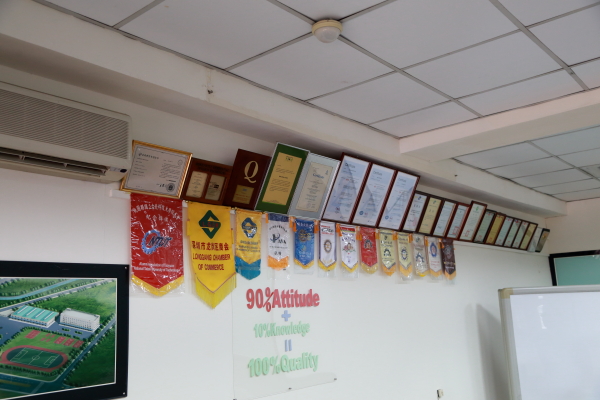

 | | 牆上掛著受贈的錦旗和證書，說明冠球曾經獲得的肯定，以及與他們合作之廠商或機構的技術認可。其中包括多項國際ISO認證，IBM、Honeywell、日本松下等大公司還有中科院合作認證。冠球還曾幫中科院製作軍用天線。 |

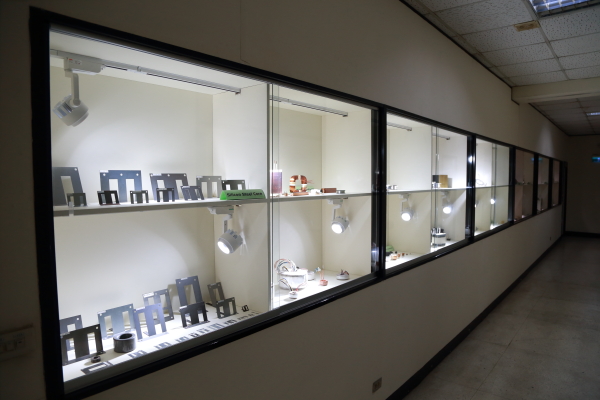

 | | 走出二樓會議室，一拐彎便看到一整排的展示櫥窗，這是冠球的歷史走廊，也是技術走廊。 |

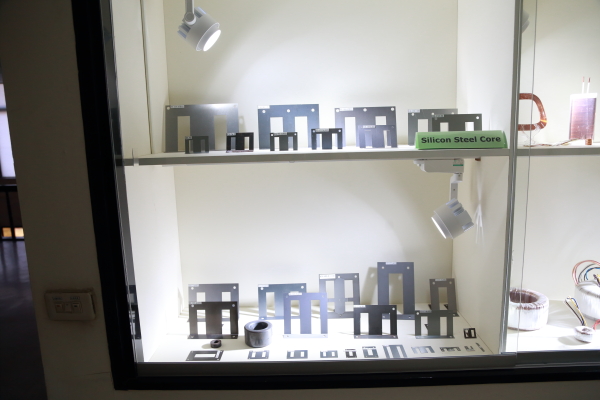

 | | 這些製作EI變壓器的矽鋼片、環形變壓器的鐵芯，都是冠球自製的。他們購買日本的新日鐵材料，回來裁切加工製成，品質一流，數十年來，國際訂單從沒短缺過，他們在惠州的廠就完全是接國外訂單。 |

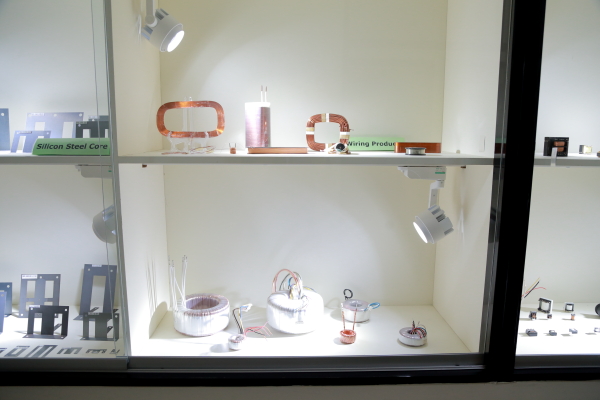

 | | 這些是他們的繞線產品，各種線圈他們都能繞，或者說，只要跟繞線有關的產品，他們都能做。下排則是環形變壓器，要幾個抽頭都可以。 |

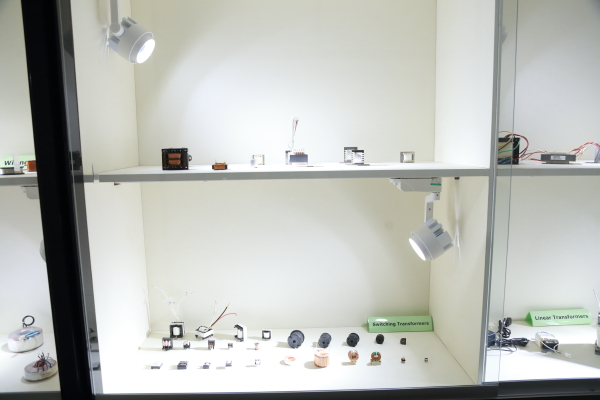

 | | 這些是交換式電源使用的變壓器。 |
 | | 這些是他們自製的線性電源的變壓器，上排就是他們用在自家擴大機的變壓器。 |

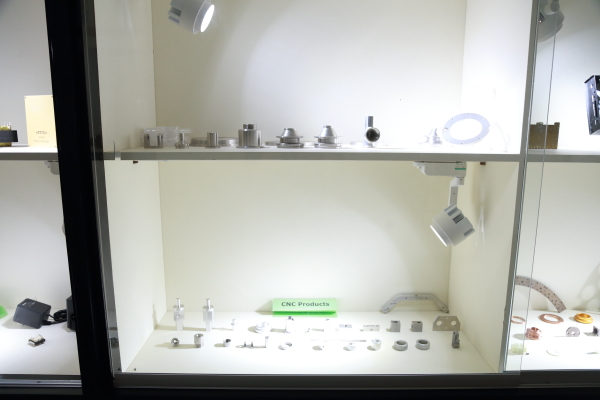

 | | 這些是冠球工廠CNC切割出來的零件，他們有多台CNC機具，可以進行精密的金屬切割和加工，走訪工廠時，我們會看到正在工作的機器，以及金屬加工的半成品。 |

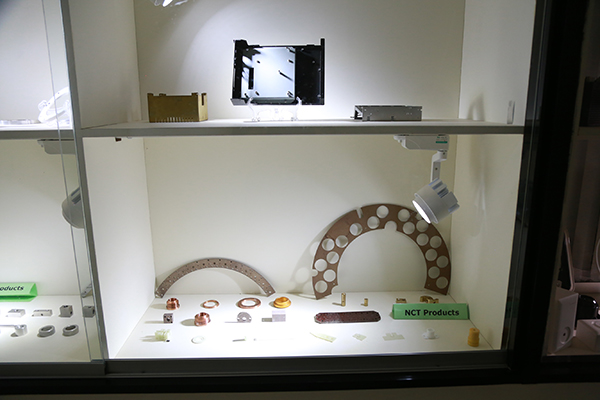

 | | 冠球不僅可以進行金屬雷射切割，還可作自動控制沖壓的NCT。上排的金屬機箱，都是他們做的。 |
|
|

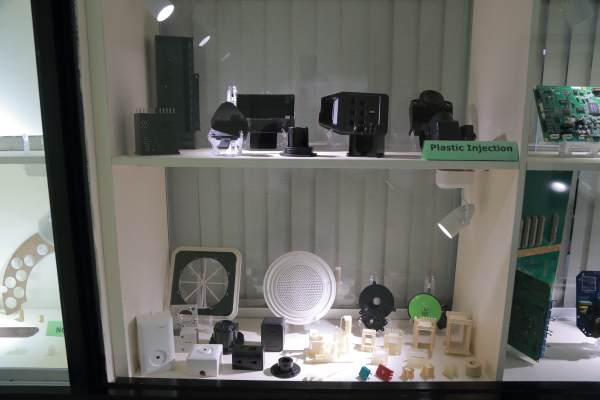

 | | 他們在惠州有8、9台塑膠射出成形機，因此連塑膠料件都可以製作。 |

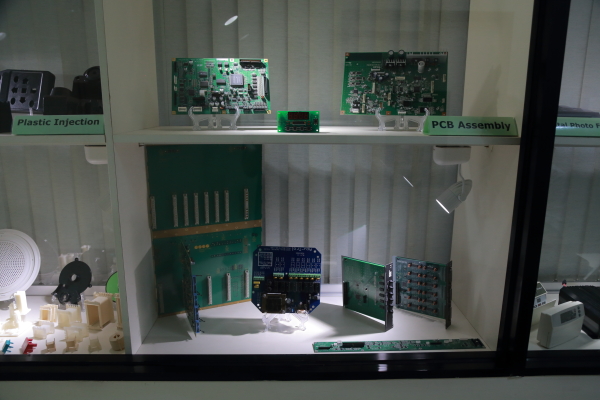

 | | 冠球也具有電路板裝配的能力，等一下走訪工廠時，就可以看到長度超過40公尺的SMD機。 |

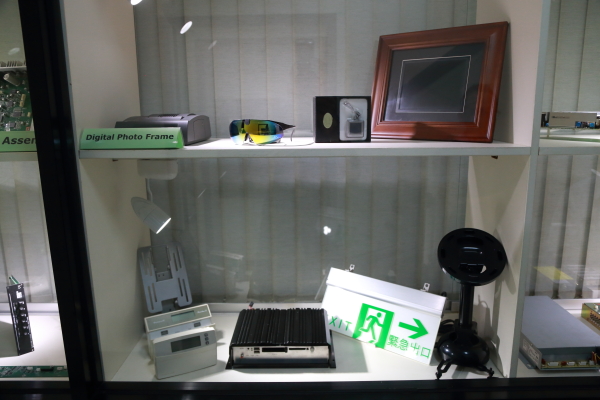

 | | 冠球的營業項目還涉及光電類產品，可看到他們多年前就開始做3D眼鏡。冠球連汽車的行車記錄器也做（下排中，這是做給JVC的）。 |

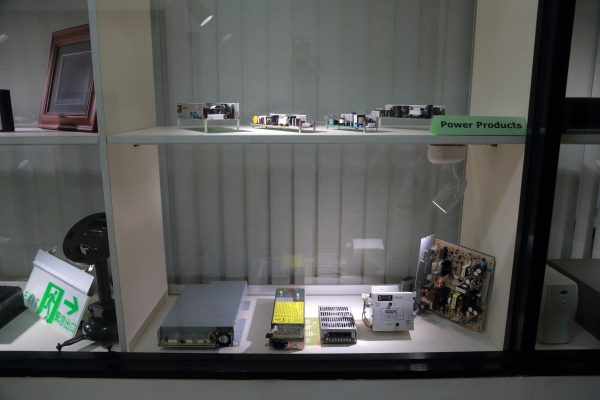

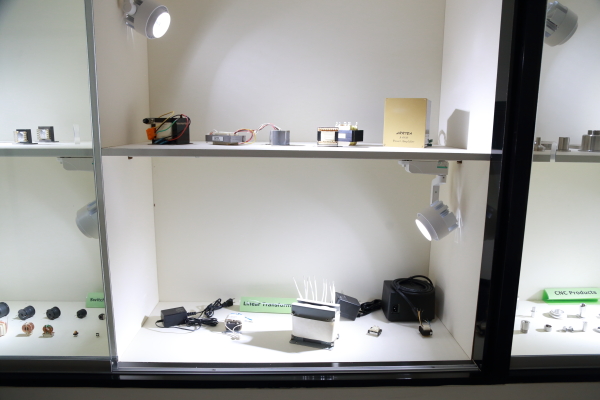

 | | 這是各種的電源供應器產品，他們從設計到生產都一手包辦。 |
 | | 早年他們幫JVC設計、生產許多錄音室使用的器材，Tascom的CD-801就是冠球做的，JVC開規格、冠球完成，做到成品交貨給JVC。他們還能做衛星接收器，見上排左一。 |

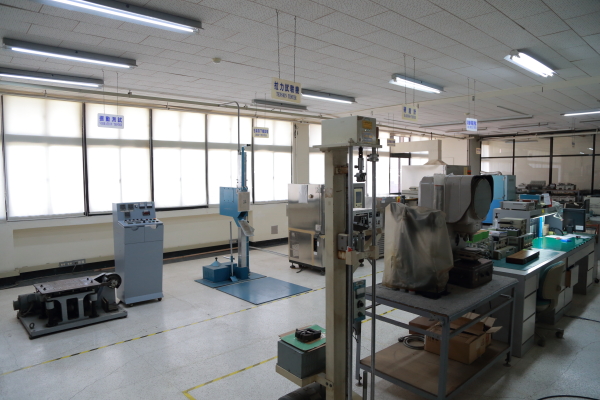

 | | 走廊走到底右轉，就近入二樓的廠區，一進門左手邊是信賴測試區，裡頭有各種測試機具，包括拉力、振動、溫度、濕度、雷擊、墜落等測試。 |

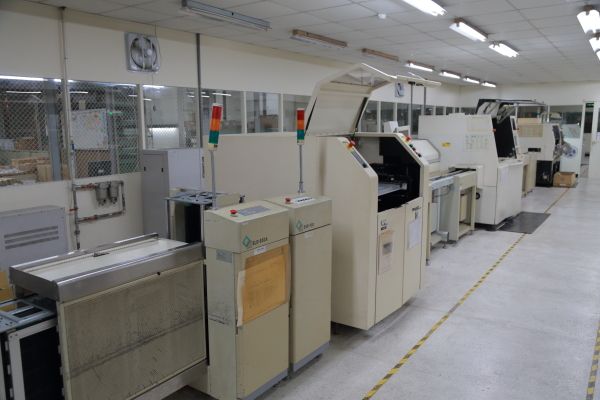

 | | 從廠區最裡面走起。這裡擺了三台長度超過40公尺的SMD機，訪問當天，兩台正在工作，一台正在試機。電路板一路從上錫膏、點膠、插件、回銲、出板，空板上架會自動進入，走出機器的時候，已經是完成的電路板了，同樣機器會依序將成品上架。 |

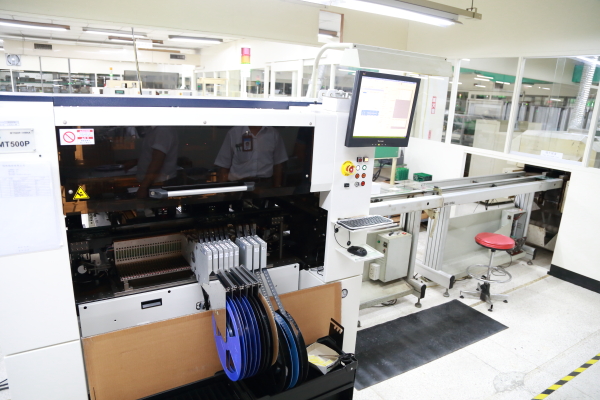

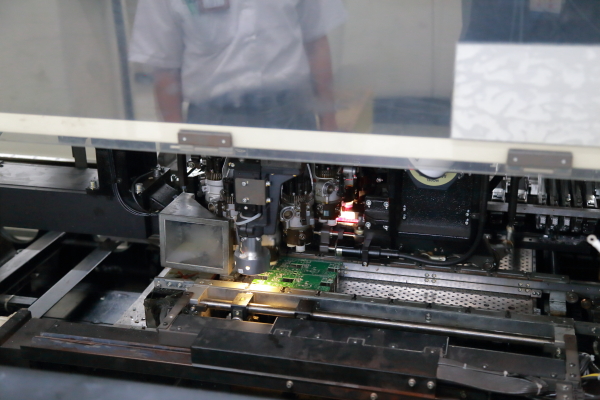

 | | 這台機器正在進行插件作業。 |

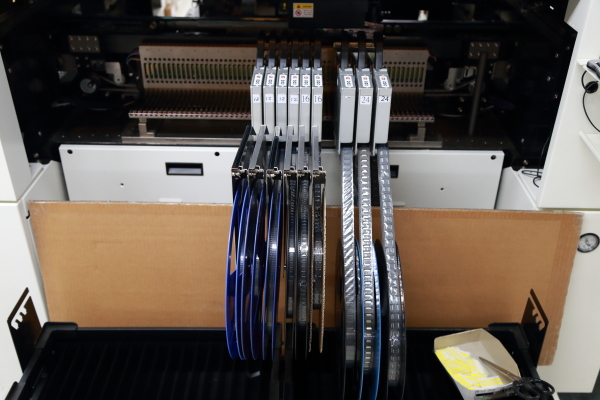

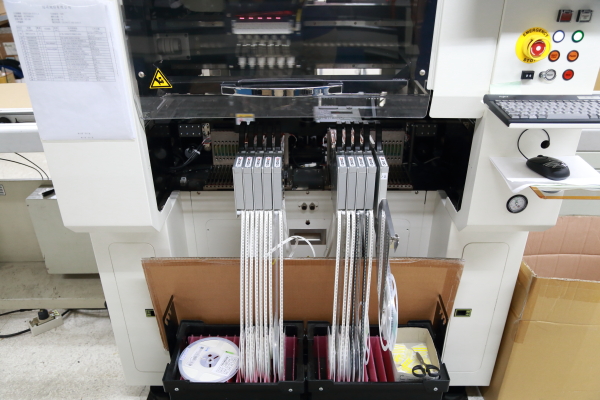

 | | 料架位於插件機台的後方，這個稱為「餵料機」，料件是成排捲起成軸，機器一邊抓料，一邊進行插件作業。上圖是小零件（如電容、電阻），插件作業速度較快，下圖是較大的晶片，插件作業速度較慢。 |
 | | 插件完畢後，進入後方機台進行回銲（reflow），在極短時間以高溫溶解再銲定所有零件。流程結束後，機器還會進行自動檢測，檢查是否有錯件、短路等異狀，然後才完工。補充說明，照片中的這台SMD還是台灣廠製品，另外兩台則是Panasonic日製品。戴副總說，台灣的機器品質不輸日本。 |

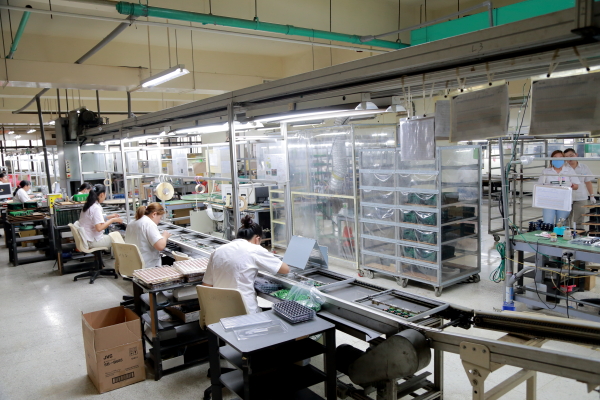

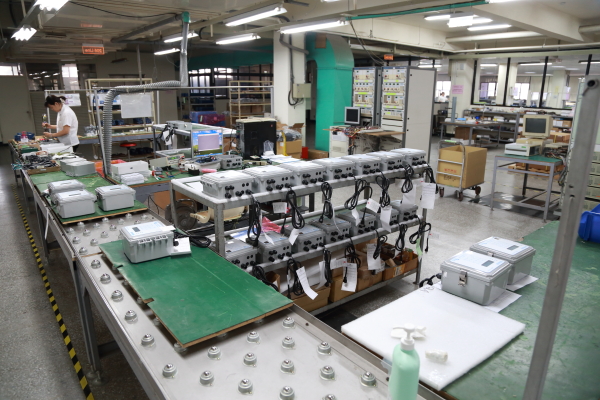

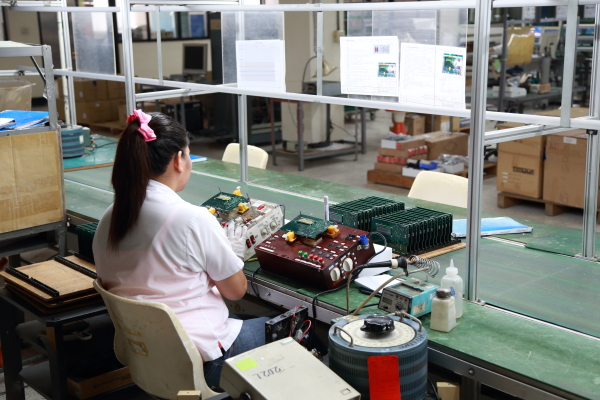

 | | 有的電路板在經過SMD作業後，還有一些需要手工插件焊接，這個區域就有兩條線，工作人員進行手插件作業，機台有輸送帶，經過人工作業後，輸送帶會把機板帶往上，由上方軌道帶回起點。 |

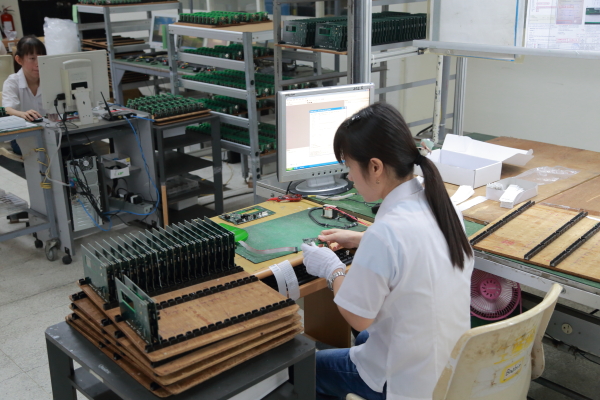

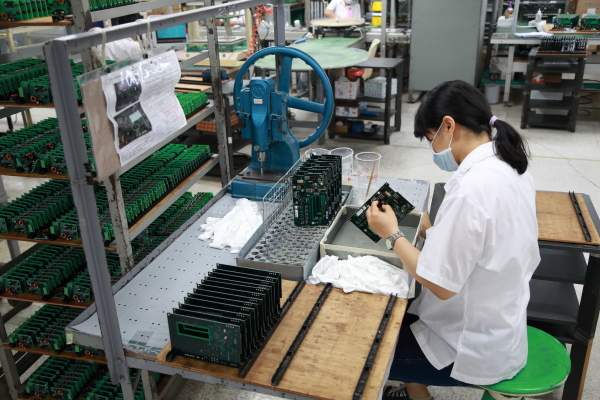

 | | 完成的電路板，還要經過檢測，工作人員一片一片檢查。 |
|
|

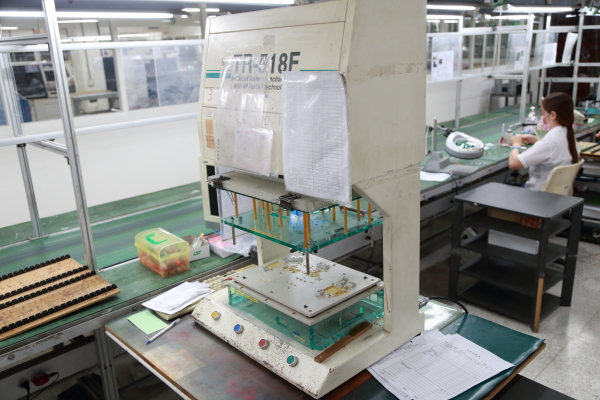

 | | 這是In-Circuit Tester，也就是ICT，用來做電路測試，它要測試電路板上的零件是否有反插，或者有短路、開路的情況發生。 |
 | | 這是在替電路板進行coating，以提高防潮能力，特別是戶外使用器材的電路板，一定要經過這個程序。 |

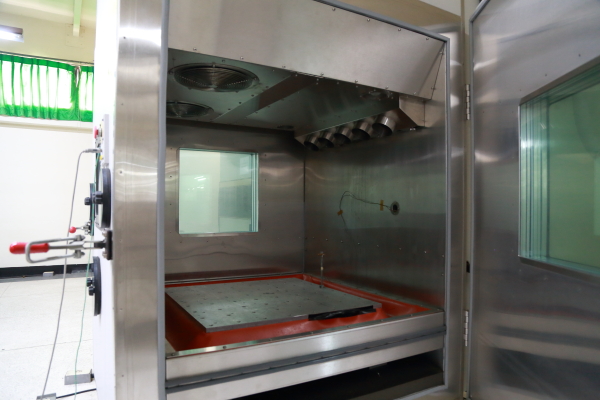

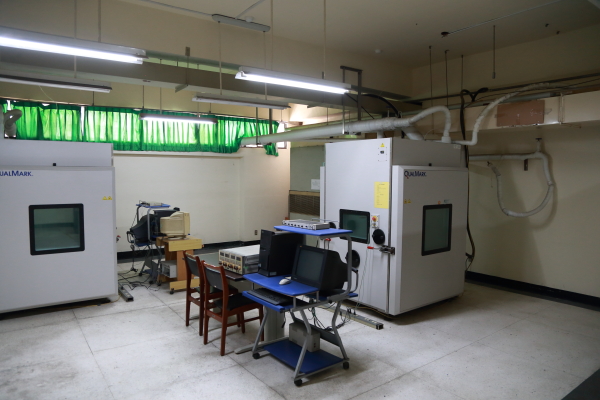

 | | 這兩台機器是作高加速壽命測試和高加速應力篩檢（Highly Accelerated Life Testing, Highly Accelerated Stress Screening, Halt & Hess），把東西放進去，在電腦上設定測試參數，就會進行測試，其溫度測試從攝氏-100度到攝氏200度，最高可進行50G的壓力測試。 |

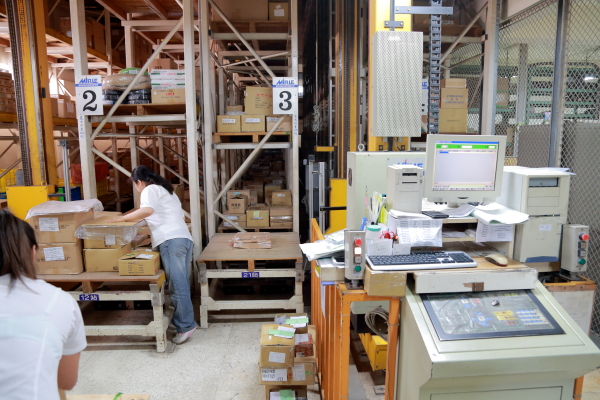

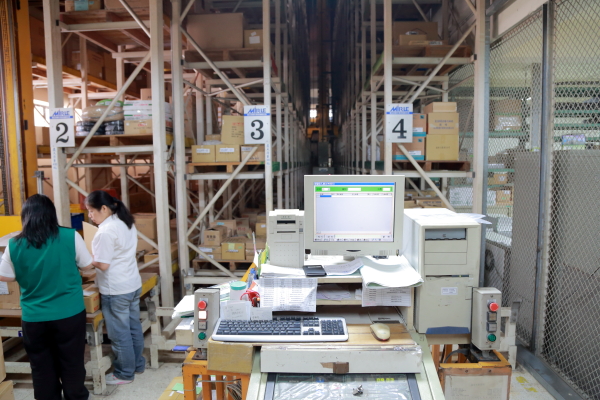

 | | 這是他們的零件倉庫，只要在電腦上輸入貨櫃號碼，自動取料機就會進去抓取材料，然後送到平台上。可以想像成一個超巨大的自動販賣機，有多巨大？貨架高度將近6層樓高。 |
|
|

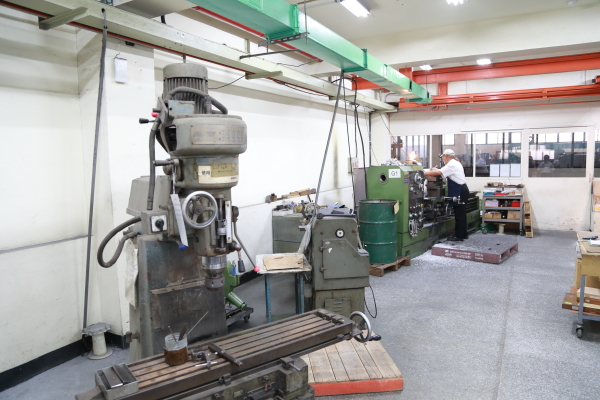

 | | 上一層樓，這裡看到金屬加工區，有車床、沖床還有CNC雷射切割機具。 |

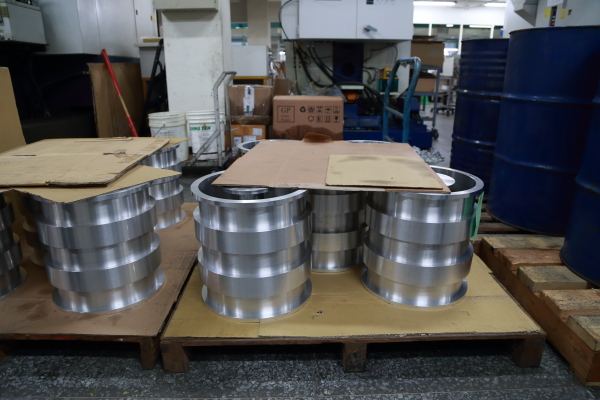

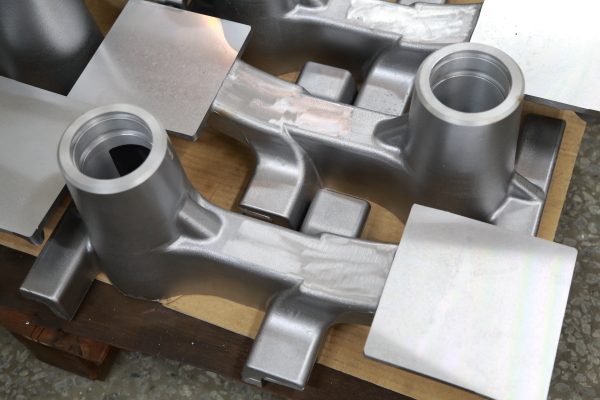

 | | 已經切製出來的成品零件。 |

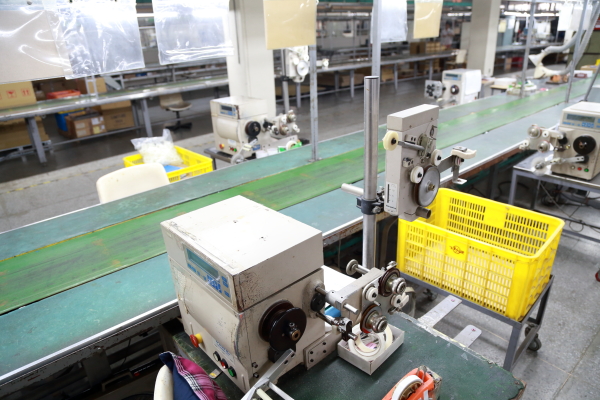

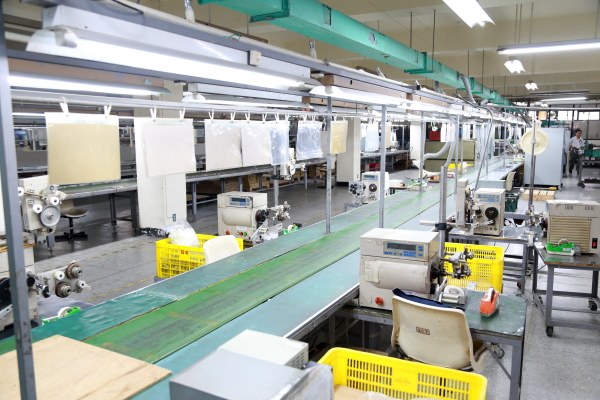

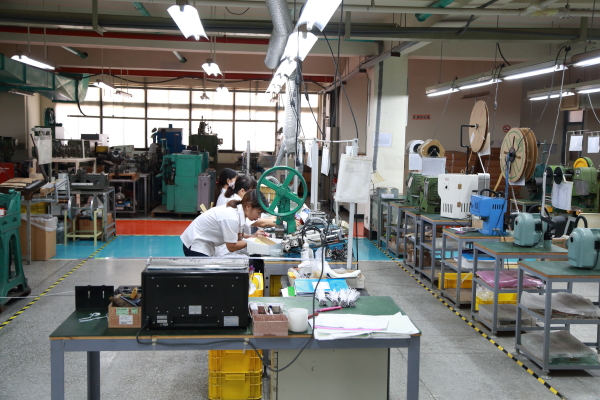

 | | 金屬加工區出去之後，就是變壓器製作區。變壓器製作區從繞線開始，這裡有好幾台繞線機，採訪當日則未開機。施工時端看需要幾組抽頭，就做幾個繞組。變壓器的繞線必須要平整嚴密，不整齊甚至交疊的繞線會產生不均勻的磁力線。 |

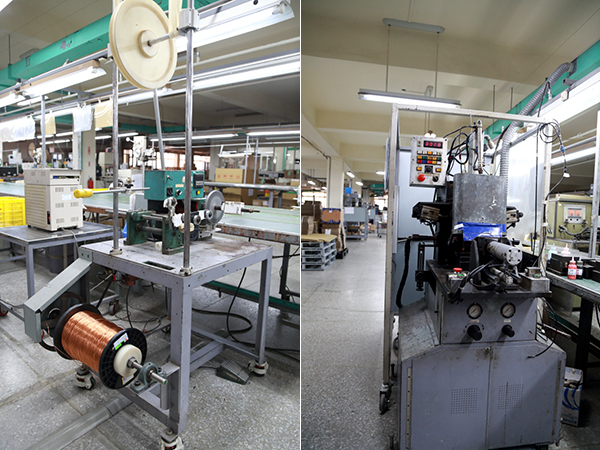

 | | 繞線完成後，則交由啞焊機處理，左圖是繞線機，右圖是氬焊機。將EI變壓器的E片和I片焊接起來。這台氬焊機是冠球自己做的機器，不僅自己用，還賣出去過幾台。他們工廠的氬氣另外儲存，透過管線送過來。 |
 | | 這個區塊是小物加工區，包括了線材修整、上端子等工作，就在這個區塊加工製作。 |
 | | 氬焊完成並焊上底板的變壓器會送到這裡來，在進去含浸機前先進行測試。測試都靠這個自動測試機進行耐壓和電測。 |

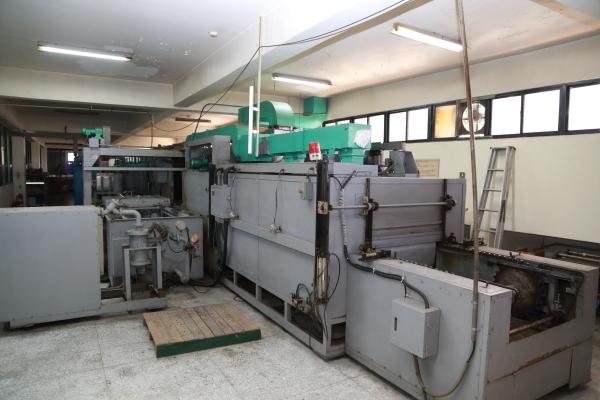

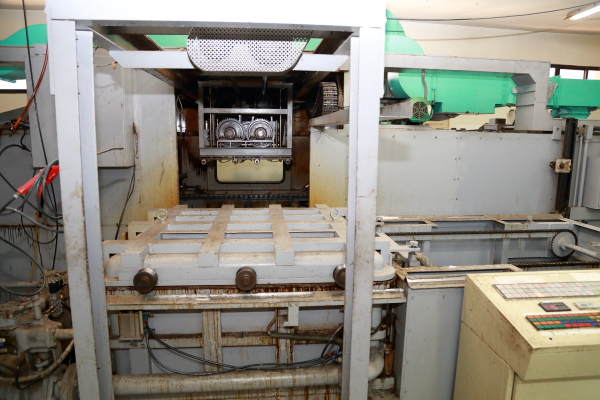

 | | 這裡是含浸機的入口，整個含浸機長度有45公尺。變壓器就從右邊的開口送進去。含浸流程是自動的，送出來的時候，就是完工成品。 |
 | | 進入含浸機後，第一關是預備乾燥，用攝氏80~100度烘烤，把變壓器上的水器都烤乾。 |

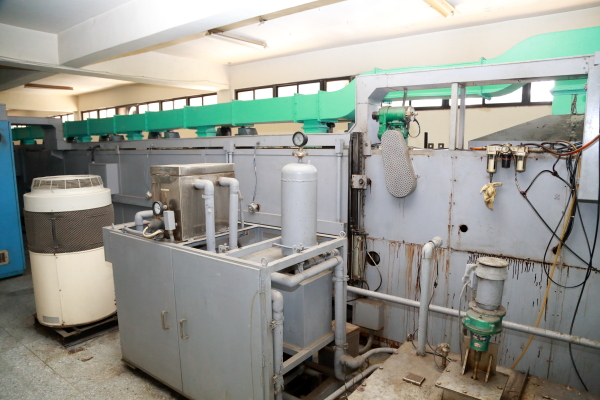

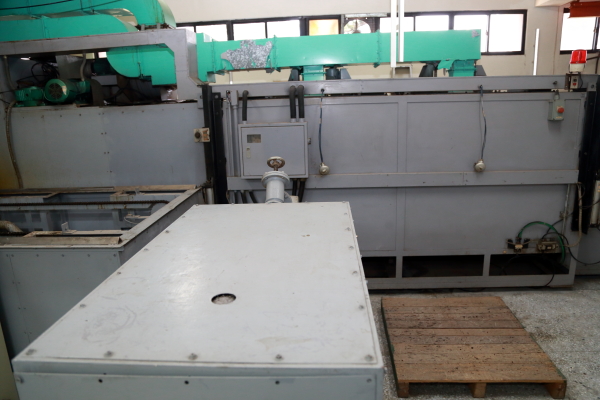

 | | 第二關則是真空含浸，圖中看到的大箱子是真空含浸池。當機器要送入變壓器時，機器手臂會抓變壓器進去，然後先在裡面抽真空，這樣在含浸時才不會有氣泡產生。 |

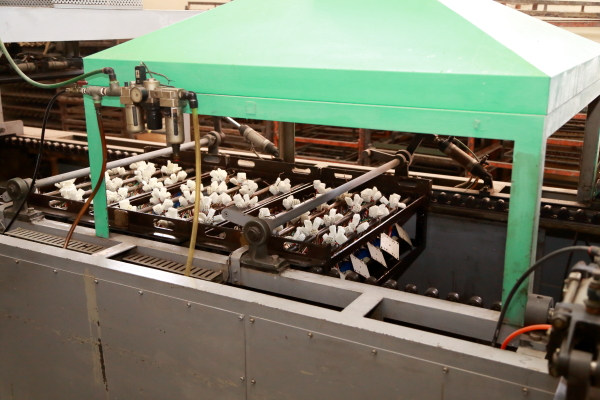

 | | 這段過程就是含浸凡力水。 |

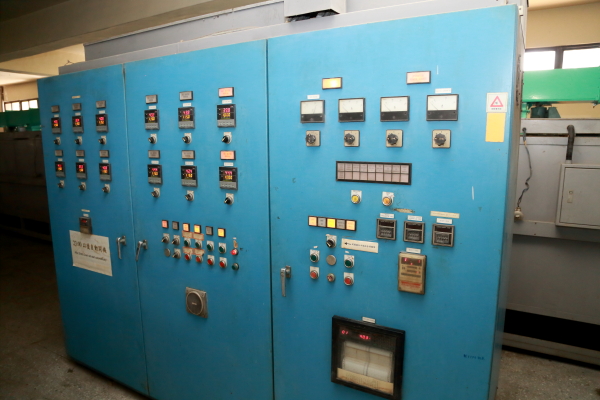

 | | 含浸凡力水的溫度必須控制，這個就是溫度控制器，有冷卻塔和加溫塔。 |
 | | 含浸完之後，則要經過烘乾，經過兩個小時烘乾後就完成含浸了。 |

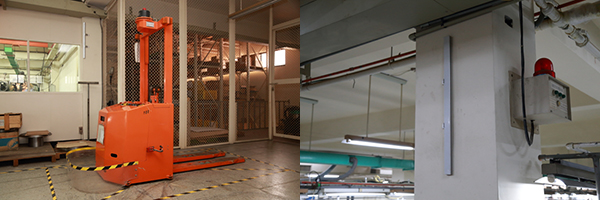

 | | 這是無人搬運車，可把含浸完畢的變壓器送去檢驗區碼頭。右圖掛在牆上的感應器，用來控制無人搬運車，給予其定位資訊。冠球的變壓器都是用無人搬運車推送變壓器去含浸，而且他們在二時多年前就開始使用無人搬運車。 |

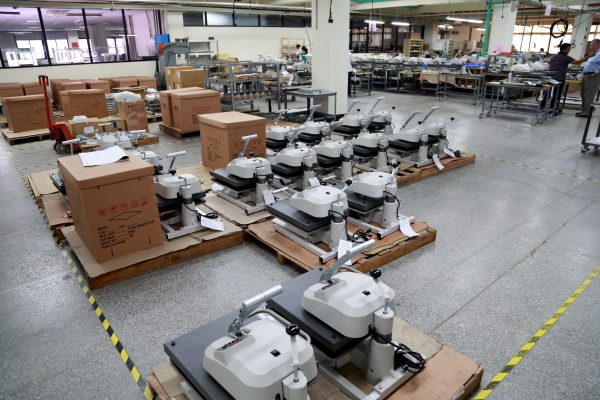

 | | 冠球幫其他客戶設計製作各種機具，有趣的是下面這些，這是轉印機，用來幫T-Shirt轉印圖樣。 |

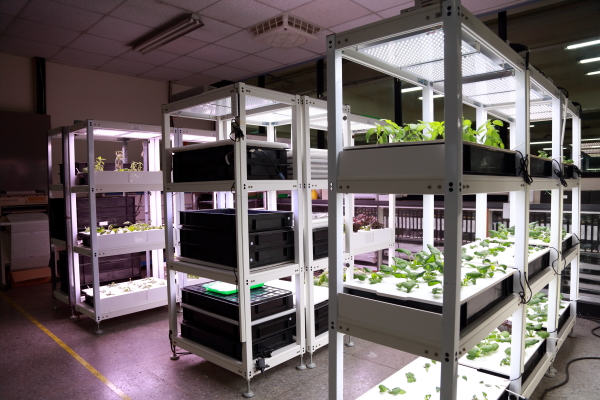

 | | 接下來進入工程部的實驗區。這一區塊是水耕蔬菜，冠球不是賣菜，是種植水耕蔬菜的機器，包括照光、送氣、給水等。 |

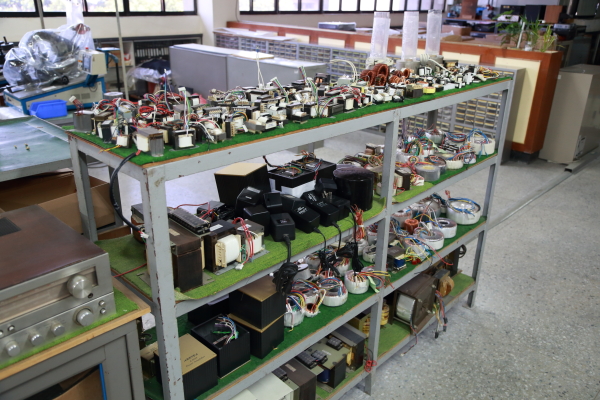

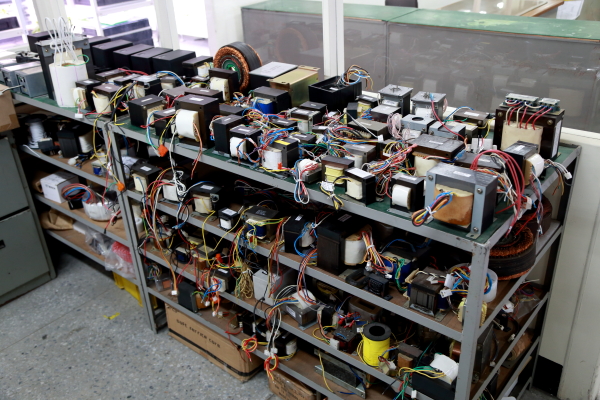

 | | 這些都是冠球製作的變壓器樣品。上圖還可見到一個圓形的物品，那是助力腳踏車使用的馬達。 |

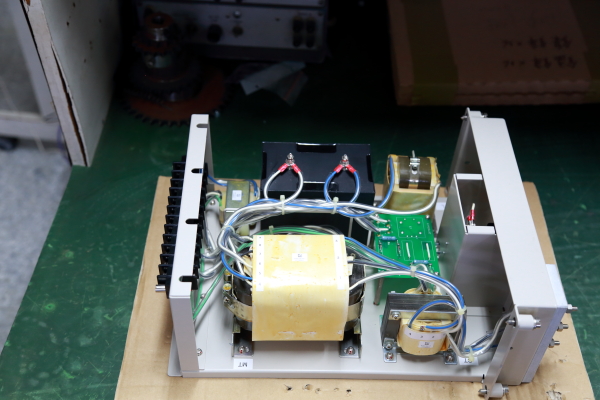

 | | 這個是日本電車上使用的控制器的電源供應，是冠球最近接到的新案子。 |

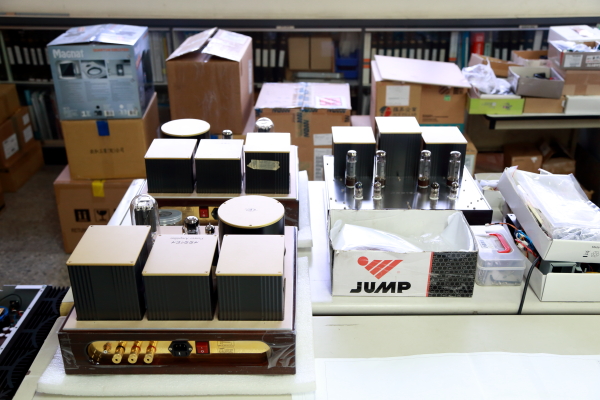

 | | 經過工程部的實驗室，另一頭是音響區，研發、測試、檢修都在這裡。 |

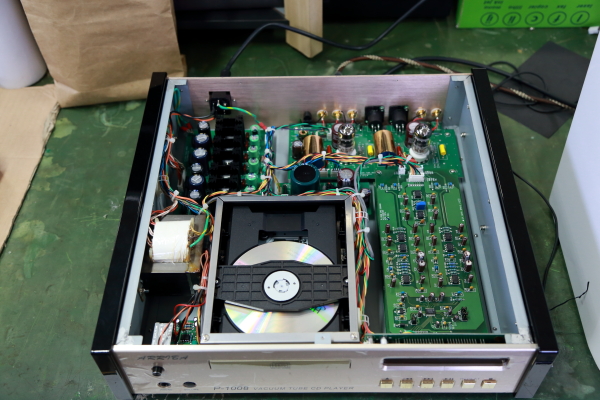

 | | ARRIBA的P-1008唱盤，內部線路都是他們自己開發的，其轉盤機構則是Teac的機構。 |

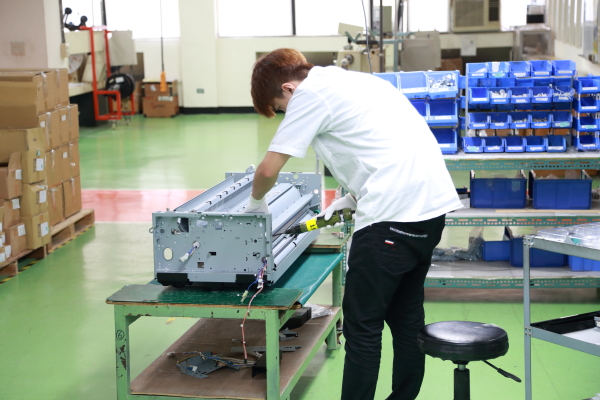

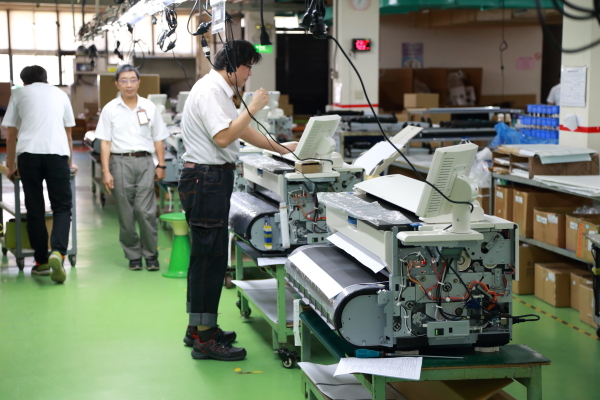

 | | 再上一樓，這裡的廠區負責生產列印機，圖中可見國際知名品牌KIP，這些都是冠球代工的。 |

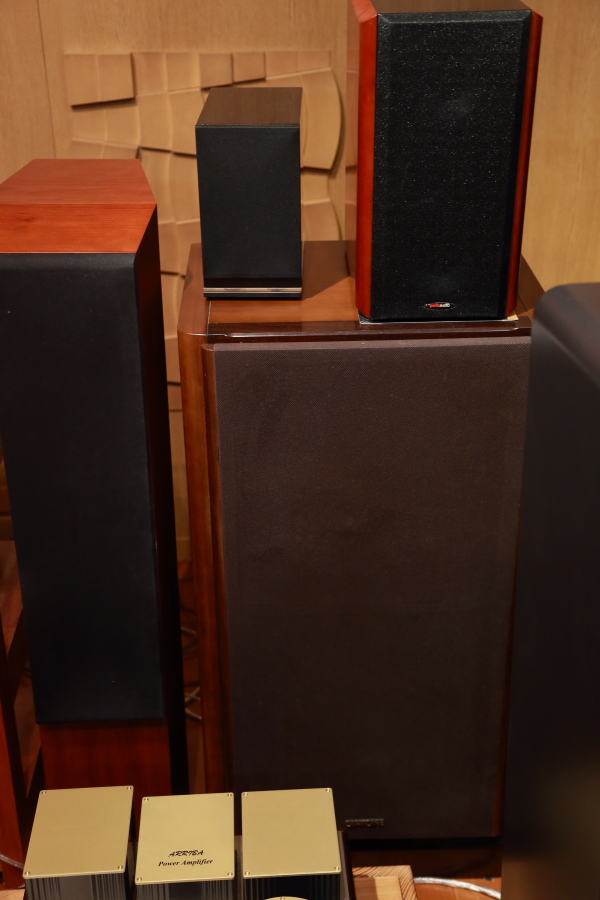

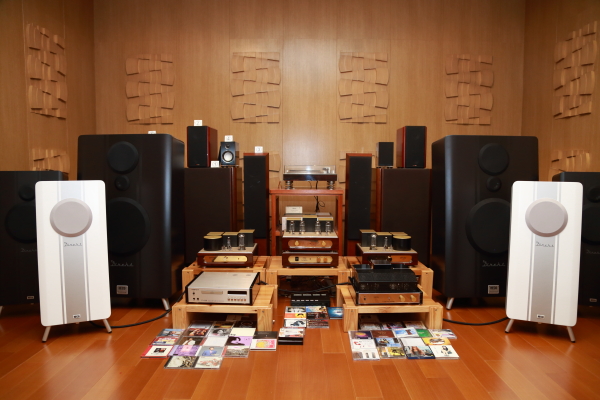

 | | 這是冠球自己的音響試聽室，是由日本JVC的聲學設計實驗室（JVC Acoustic Design Office）打造的。這個房間的設計非常特別，一般音響室多是長方形，這樣可以減少駐波產生，正方形因為長寬等距，甚至會增強某些頻段的響應。冠球和秦漢社關係良好，每每音響展，都可見到秦漢社支援冠球Heco喇叭，這裡也可見到Direkt三款喇叭，其中最大的Direkt Dreiklang，全台兩對，一對秦漢社自己收著，一對就在這裡。 |

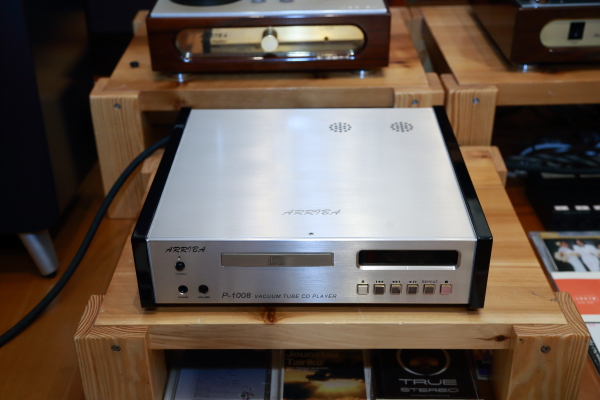

 | | 這是ARRIBA的CD唱盤P-1008，類比輸出採用真空管放大。 |

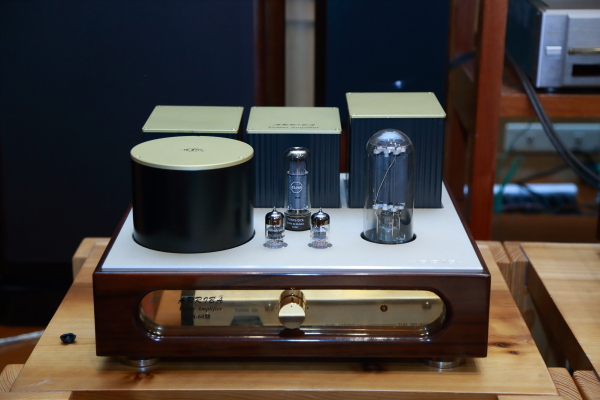

 | | 這是ARRIBA的旗艦單聲道後級A-6038，使用845的管子，一對後級賣二十萬出頭。 |

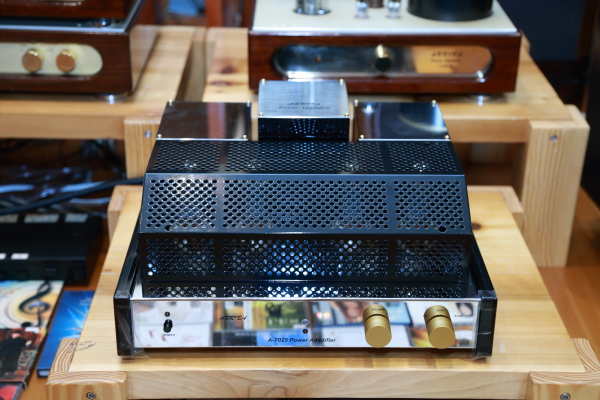

 | | 現場以P-1008唱盤播放音樂，由A-7025綜擴推Heco Direkt Einklang喇叭，聲音濃郁溫暖，情感豐富。蔡琴的「月光小夜曲」一放，透明、乾淨又穩重的聲底，把夜晚的寧靜都給托出來了。 |

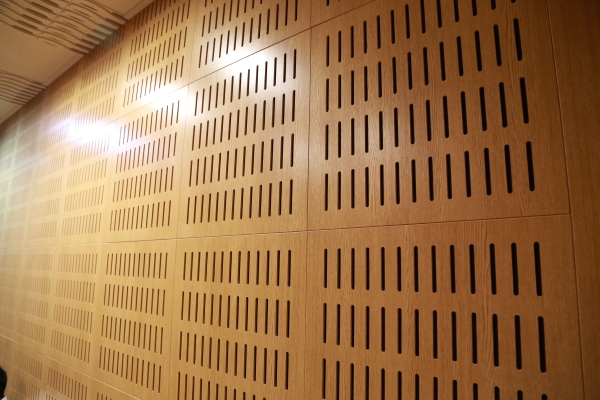

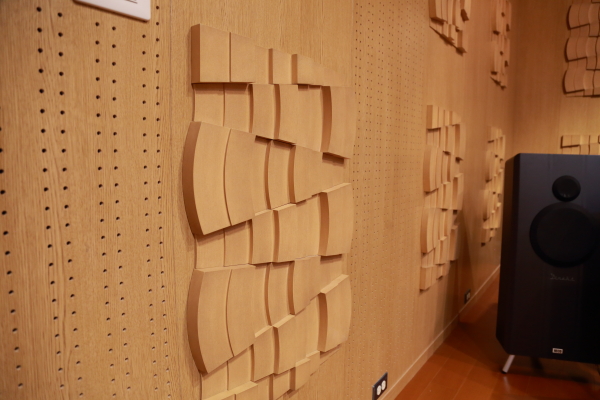

 | | 這間試聽室的牆面聲學處理各不同，喇叭後牆強調反射，後段則強調吸音，所以看到牆面前面是平整的，後面有小洞。 |

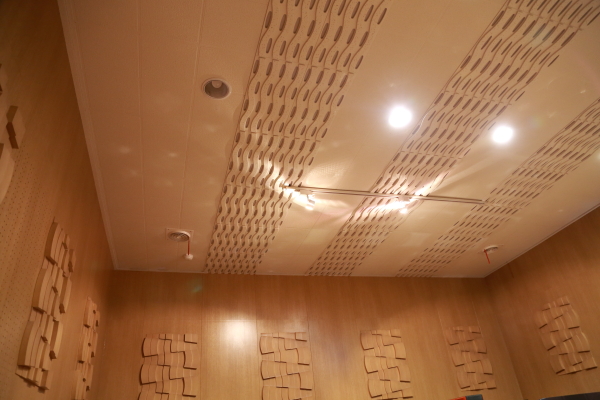

 | | 天花板有擴散處理。 |
 | | 這是座位背牆，也是強調吸音。 |

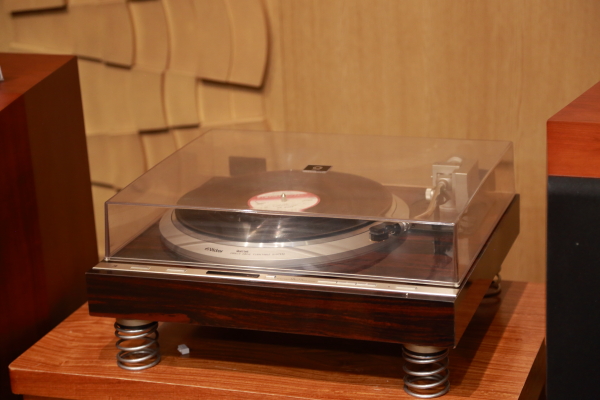

 | | 這裡還收了難得一見的Diatone喇叭和Victor的唱盤。 |

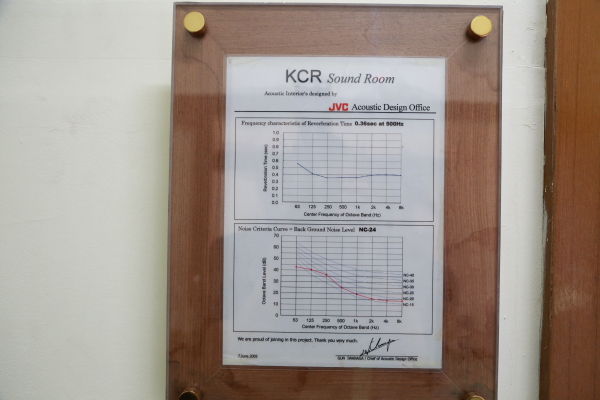

 | | 這間試聽室是JVC的聲學實驗室部長Gun Iwanaga設計的。這是掛在門口的聲學測試圖，殘響控制在0.4秒以內，125Hz以下的殘響長一點點，此外，背景噪音極低，整體噪訊在40dB以下，500Hz以上音樂的主要頻段，噪音更在25dB以下。一走進音響室就可以感覺到，聲音不是散，而是更加凝聚。門一關上，就與世隔絕了。 |

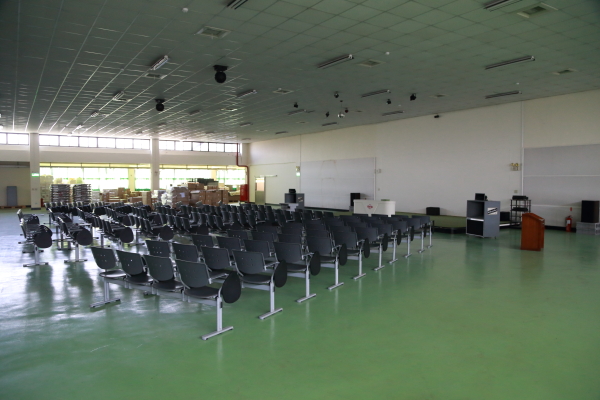

 | | 這裡是冠球召開員工大會的地方，注意到開會時用來播音的喇叭了嗎？Altec Lansing的老傢伙啊！ |
