養兵千日，用兵一時，先前四次「ASI空間實驗室」，已經把ASI系統的中軸、諧振器、消噪器的基本使用與延伸運用做了詳細介紹，現在該是操兵的時候了！我們帶著ASI空間調聲設備來到林先生府上，由代理商巴洛克朱先生親自操刀，針對林先生的PMC MB2i喇叭與聆聽空間之間產生的問題，運用ASI加以一一處理，讓林先生終於得到他想要的PMC之聲，也讓我對空間調校又多了一番認識。
是因為MB2i特別難搞，才需要巴洛克朱先生特別跑一趟嗎？或許是，也或許不是，但至少林先生的空間和MB2i不太對盤。林先生的聆聽空間是由客廳和飯廳連成的長方形空間，比例不錯，坪數也不算小，但舊公寓並無任何裝潢，既沒有做天花板，也沒有系統櫥櫃或木作，只透過簡單家具塑造居家氣氛。也因此林先生的空間水泥牆面的比例較高，和多數台灣家庭類似，屬於反射較多的硬調空間。另一方面，MB2i對此空間來說也稍嫌大了一點，它的12吋低音單體產生的低頻在這裡是個負擔，消化不完變成轟鳴，低頻缺乏線條輪廓，影響整體均衡感，也減低了音樂活生感。
 | | 喇叭背後的主牆上，除了由諧振器、相位器、擴散器組成的ASI中軸外，還有17顆消噪器陣列，除此之外並無任何擴散板或吸音棉。 |
對PMC情有獨鍾的林先生花了不少功夫想要還原MB2i應有的聲音特質。他曾經犧牲生活空間與動線，只為了調校喇叭擺位，藉此得到精準音像與低頻線條；他也曾不顧視覺感受，在房間的重點位置裝設低頻陷阱與許多吸音材料，這樣可以要回乾淨的聲底、清晰的輪廓與聲音密度，但能量被吸光，副作用便是欠缺活生感與音樂性，聆聽並無多少樂趣。難道想要享受大喇叭的好處，一定要這麼困難？還要犧牲這麼多嗎？那可不見得，或許ASI可以提供答案。
很明顯的，林先生的情況就是想在不夠大的空間中挑戰大喇叭，享受輕鬆與豐潤低頻的聽感，但空間消化不完反被低頻淹沒，活生感一併犧牲。他也和多數人一樣，不可能大興土木建構專屬聆聽室，又不想讓空間充斥礙眼的調校設備與吸音材料。朱先生大致聆聽之後，依林先生可負擔的預算，開始用ASI調校他的空間。

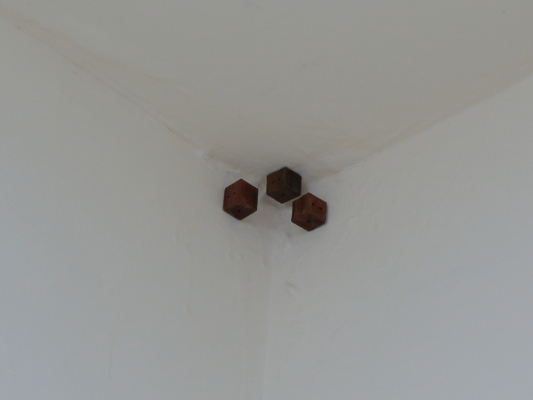

 | | 這個位置相當重要，就是聆聽座位上方的結構橫樑與天花板構成的牆角，造成不少能量累積，因此一次使用3顆消噪器來處理。天花板一共有4個角落，都可以這樣搞。 |
調校步驟
1）首先是中軸，這是ASI系統的地基，要超值全餐還是滿漢全席，都從中軸開始。中軸的功能主要在於抓出頻域分布的平衡性，藉由調整擴散器（圓形木塊）與聲波諧振器（金屬小杯與木座）的相對位置，讓最重要的中頻能精準聚焦。
2）喇叭背牆左下角與右下角裝聲波諧振器。此步驟在這個空間裡也是不可缺少的項目，因為左、右牆角正是駐波積聚的主要位置，諧振器可以打散駐波，並導引空氣流動，增加低頻的層次、細節、紋理，讓聲音更乾淨，效果立竿見影。
3）喇叭背牆貼上17顆消噪器排成陣列。平整的水泥主牆上空無一物，是好大一面反射面，一定要處理。消噪器貼好之後，背景立時乾淨、深邃了許多，音像輪廓收斂凝聚而更清晰，能量感與衝擊力更直接而明晰，畫面清晰了起來。
4）17顆消噪器可用橫排為單位進行微調。例如由下數上來負責中高頻段的第3排，4顆分別往外旋轉個幾度，可稍微減低中高頻被削減的量，而讓聲音更清亮、輕鬆。用相反方式處理第1排與第2排，讓過廣的下盤稍微收斂凝聚，可營造更漂亮的頻域結構。
5）聆聽座位上方剛好是房屋的結構橫梁，剛好把整個天花板一分為二，讓能量積聚在座位頭頂上方的左、右牆角無法消散。解決方式是在左、右牆角各貼上3顆消噪器，消除累積不散的駐波。然後喇叭背牆上方的左、右牆角也如法炮製，各貼上3顆消噪器。以ASI的原理來說，這4個位置應該要用諧振器，效果會更好，但成本也更高，因應屋主的負擔能力，此處便用消噪器代替。四個天花板的牆角在處理之後有何改變？上方牆角的駐波消除了，空氣可往那裏流過去了，聽起來彷彿壟罩的低氣壓消散了，立即有了雲淡風輕的感覺，細節、泛音、空氣感輕鬆地往上孳生，視野與感官變得更為開闊。

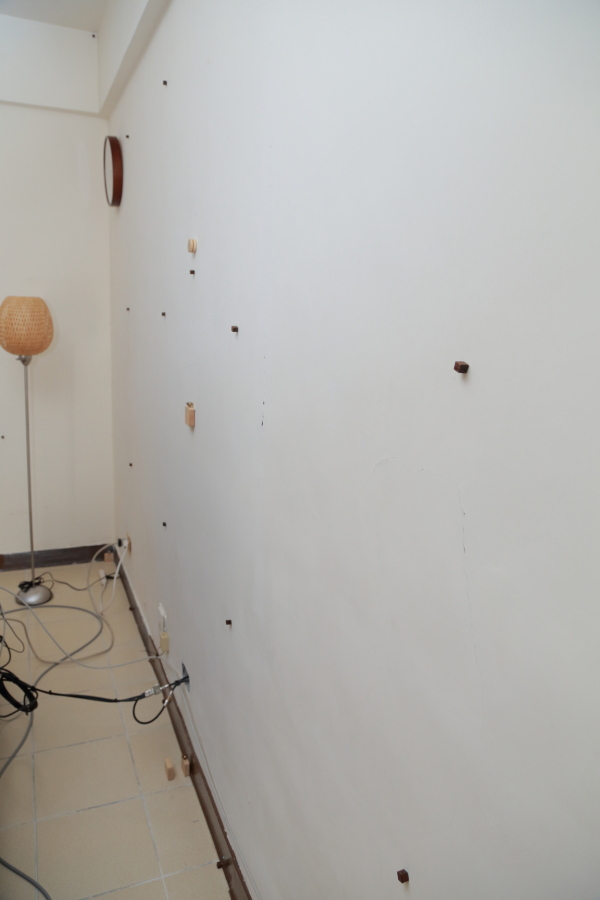

6）左、右側牆靠近主牆的地方，在離地70公分的地方（就是主牆上第2橫排消噪器的高度）貼上消噪器。然後在左、右側牆的第一反射點也貼上消噪器，高度亦是70公分。這幾個地方也是聲波容易重複堆疊累積的地方，可運用消噪器加以消解。
7）在MB2i的背面，以及MB2i的底面，各貼上一顆消噪器。這裡是較大的單純平面，容易產生不當反射。
8）在電源線與訊號線輸入的地方，貼上2或4顆消噪器，用以消除線材帶進來的雜訊，它會讓聲音背景變得更乾淨，降低不悅的毛躁感，然後音場深度與動態都會提升。不過這部分並不是用越多越好，因為貼太多有可能讓聲音變乾，應斟酌使用。
9）電源排插下面用四顆消噪器墊高，取代原來的橡皮墊。

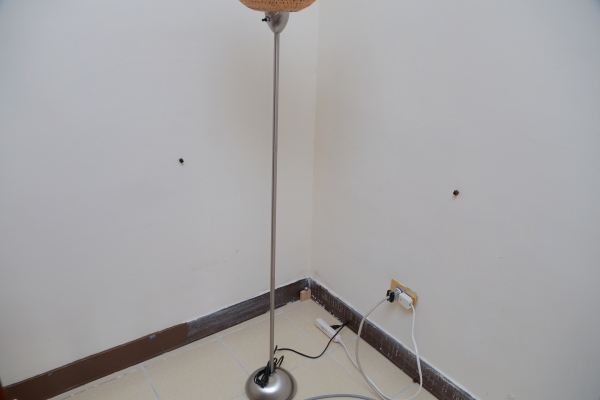

 | | 這是左邊側牆與主牆構成的牆角，左邊多加1顆消噪器進行處理。 |

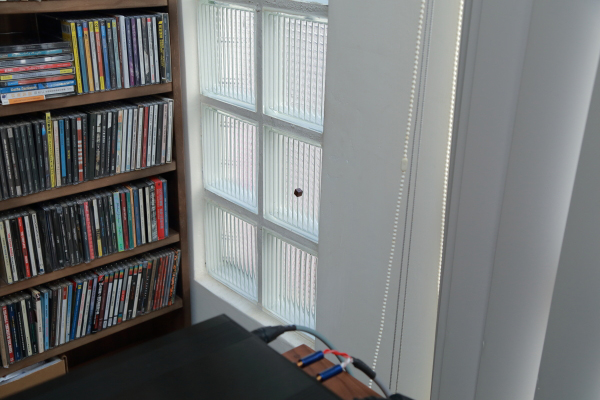

 | | 右邊側牆的牆角有塊毛玻璃面，反射頗強，也貼1顆消噪器來處理。 |
| | 總結
整個調校下來，聽感得到了什麼樣的改變？MB2i充沛的低頻量感與厚實中頻未減，龐大的音場規模感依舊，簡潔清爽的陳設與居家氛圍未變，但原本被低頻共振與混亂音場所遮掩的音樂層次、音色光澤、音樂的活生感與音樂性都出現了。音場更為開放自然，細節以輕鬆的姿態浮現，上、下的延伸毫不勉強，讓屋主林先生可以專注在音樂上，而不再像過去那樣好像得了低頻敏感症，每天打開音響就在注意低頻、調校低頻。
在這次調校實例中，巴洛克朱先生也與我分享了一個觀念，那就是調音不應只是注意某個頻段，或某種聲音訊號，而是要注重整體，「音樂有沒有感染力」才是重點。朱先生會在ASI的中軸設定階段，找出最好的中頻厚實度，與高、中、低頻的正確分布比例，接下來的每個步驟，則是不斷地提升音樂的感染力。問題是，什麼決定音樂感染力呢？不外乎個頻段更多的細節、更細微的變化、更好的動態、更豐富的層次、更乾淨的背景、更清楚的音像輪廓、更好的音色，但又必須以輕鬆舒適的聽感為前提，否則一切都是枉然。另一個問題是，這次調校一共用了多少ASI？包括一組銀聲波諧振器的中軸組合，2顆銀聲波諧振器，以及3組消噪器（1組17顆）。以比例原則來看，我覺得這樣的配置十分合理，甚至還算偏低，因為空間對音響聲音表現的影響並不低於50%，只是大家還不夠重視罷了。

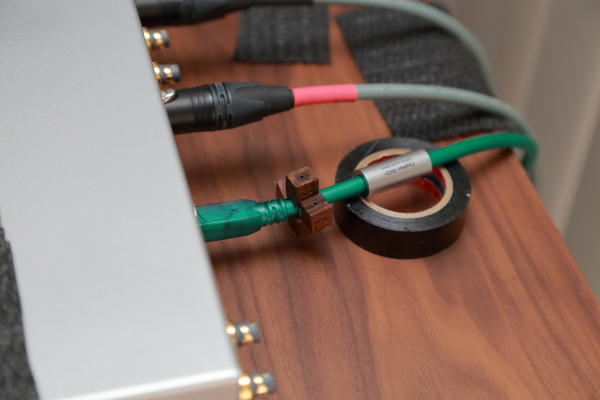

 | | USB線會將電腦內部許多雜訊帶進USB DAC，因此一口氣用了4顆消噪器黏在USB線上，對於噪訊去除有非常明顯的效果。 |

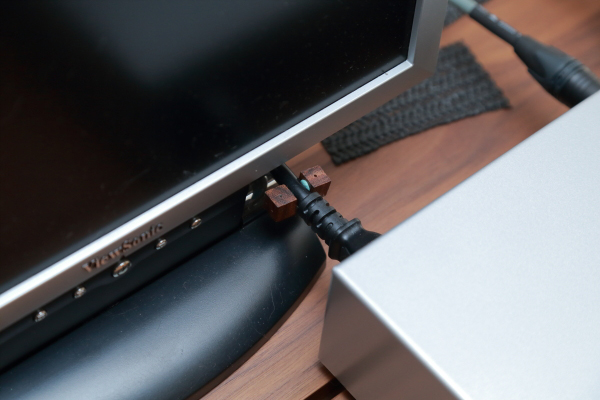

 | | 電源線輸入的地方也可以用消噪器來處理。 |

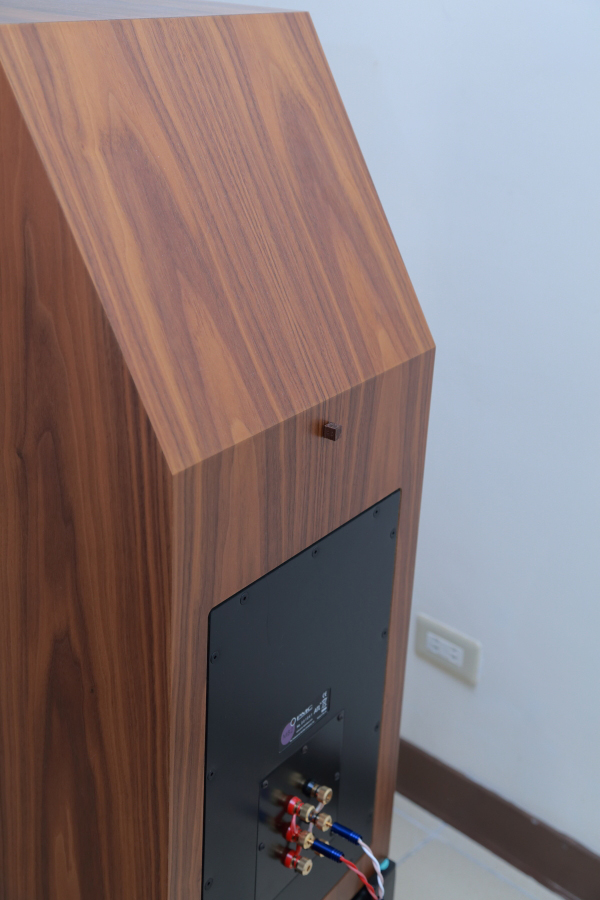

 | | 在MB2i喇叭的背面，以及MB2i的底面，各貼上一顆消噪器。這裡是較大的單純平面，容易產生不當反射。 |

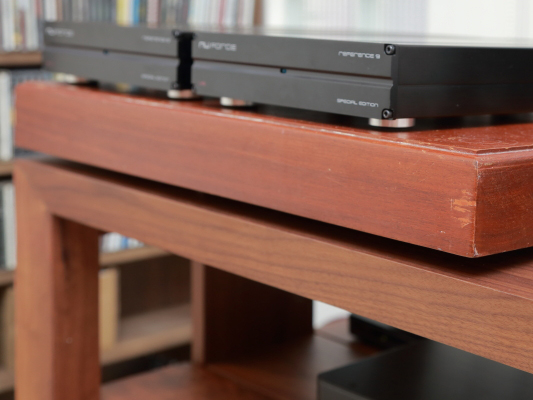

 | | 為何擴大機下方的花梨木座翹起來了？因為底下墊了一塊ASI消噪器。這也是調音密技嗎？非也。只因為花梨木座的底面不夠平，放在音響架上會晃動，乾脆底下墊一顆消噪器，等同3角接觸絕對穩固。 |
