撰文/林治宇,攝影/郭振榮 2020/06/24發表,已被閱讀3,874
bi-amp(雙擴大機驅動)對於聲音提升到底有沒有幫助?幫助有多大?相信很多發燒友和我一樣好奇,也很想實地試試看,但說實在的,建構 bi-amp 系統並不容易,不僅擴大機要加倍,電源線、訊號線和喇叭線也要加倍,而且前端器材的介面也要能夠支應,而最令人裹足不前的是,要是錢投下去了,效果卻不盡理想怎麼辦?上述種種疑問,這回將藉由DA&T 最新推出的 K-422 Bi-Amplifier 擴大機搭配 Heco Celan Revolution 3 兩音路書架喇叭一次獲得解答。

輕鬆搞定 bi-amp

就理論上而言,bi-amp 驅動,即以雙擴大機甚至多擴大機驅動多音路喇叭,會比只用一台擴大機的效果更好,為什麼?關鍵在於喇叭的反電動勢。bi-amp 是一個可真正大幅降低反電動勢影響的良策。

先簡單解釋一下什麼是反電動勢。反電動勢是當擴大機輸出電流給單體,要單體作動或定止時,單體音圈反饋回來的電動勢,會削弱擴大機的驅動力,甚至沿著電路回頭影響擴大機原本的輸入訊號。反電動勢頗為複雜,不僅單體本身的設計(音圈、振膜、懸邊、彈波、磁路...)會影響反電動勢,不同音箱結構(密閉式、低音反射式、被動輻射式...)也會引起反電動勢的變化。尤有甚者,由於我們的喇叭絕大多數都是多音路系統,內部搭載兩顆以上單體(例如兩音路喇叭就至少有高音與中低音單體),不同單體產生不同的反電動勢效應,混雜在一起順著喇叭線回傳至擴大機,造成更複雜的反電動勢狀態。不僅如此,混雜的反電動勢除了沿著喇叭線回傳給擴大機,還會傳至併聯的其他單體,例如低音單體的反電動勢就強到足以影響中音與高音單體,結果就是一連串的相互干擾,造成聲音的劣化。


或許你會認為,有些喇叭設有 bi-wire 端子,只要將跳線拔掉,改用兩對喇叭線 bi-wire 連接,應該就可以避免不同單體的反電動勢互相干擾了吧?沒辦法,因為兩對喇叭線在擴大機輸出端子這邊仍是併聯,只是併聯的地方拉得更遠而已,因此還是不能徹底避免不同單體間的反電動勢互擾。最簡單有效的方式就是 bi-amp 驅動,用單一擴大機驅動單一音路,不僅可避免一台擴大機必須面對多個反電動勢的複雜狀況,也可以杜絕不同單體(或音路)的反電動勢彼此干擾。

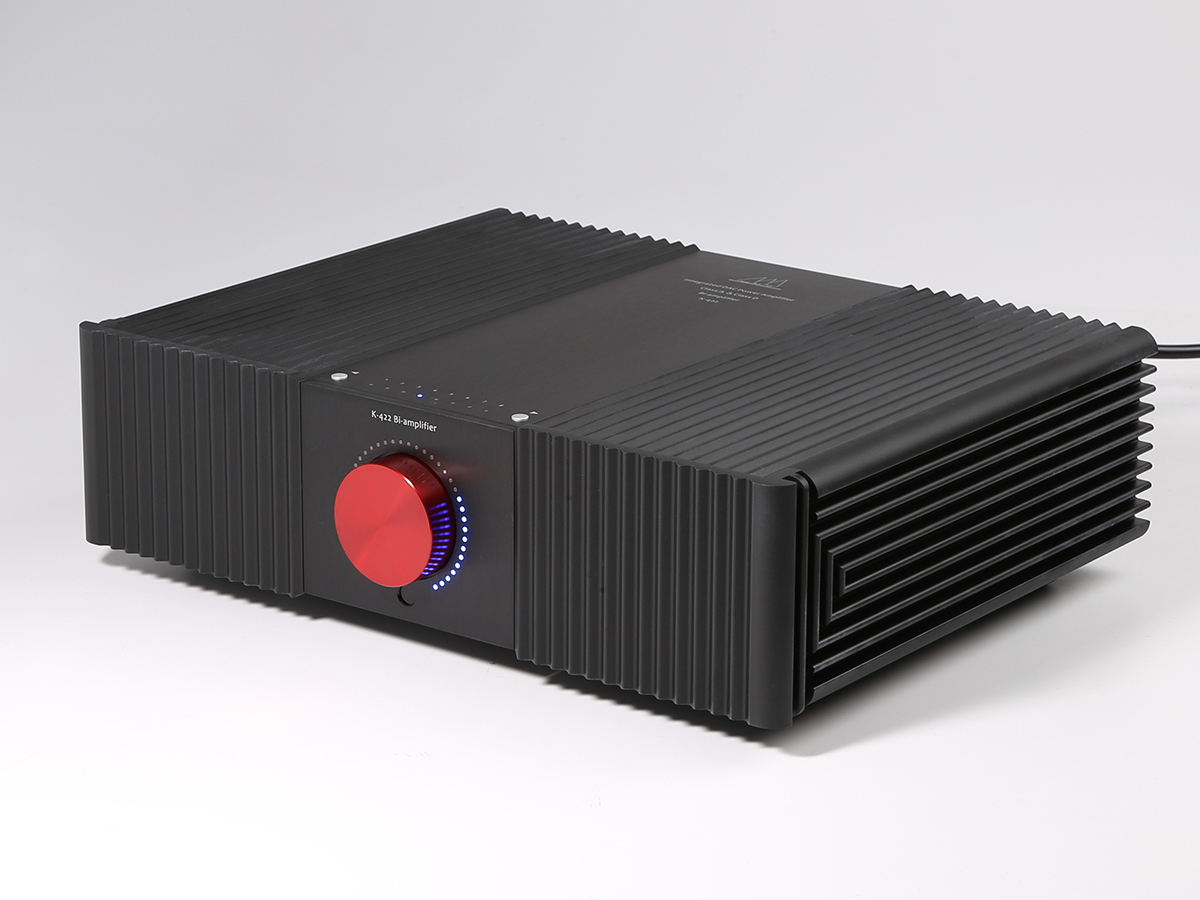

針對此一訴求,DA&T 推出 K-422 綜合擴大機,每聲道配備兩台擴大機,可分別驅動兩聲道喇叭的高音與中低音,輕鬆做到 bi-amp 接駁。更特別的是,K-422 不僅是在一個機箱內裝進四部擴大機那麼簡單而已,而是針對不同音路需求規劃不同屬性的擴大機,同時兼顧音質與效率。

動態 A 類與 D 類兼用

K-422 內建兩部立體聲擴大機,其中一部採用動態 A 類放大,利用 A 類放大總諧波失真最低、音質最細膩的特性來驅動高、中音域單體,每聲道功率 145 瓦 / 8 Ω。另一部則是同樣具有 145 瓦 / 8 Ω 功率的 D 類放大器,D 類放大在中低以下音域的失真並不遜於 A 類,因此 K-422 用 D 類驅動中低頻,既不減損音質,又兼顧效率,可說是適得其所。為了讓擴大機有更好的使用彈性,K-422 的動態 A 類擴大機還可以調整增益,從 12 倍至 26.8 倍連續可調,讓使用者可因應空間聲學狀況微調音域的平衡,藉此獲得更協調的聲音。


不僅如此,K-422 還提供三種分頻模式,包括全頻域模式、兩音路模式及交越點模式。全頻域模式是動態 A 類擴大機與 D 類擴大機皆全頻驅動,就是不設分頻。兩音路模式是讓動態 A 類在 900 Hz 以下以二階斜率滾降,D 類在 5 kHz 以上以二階斜率滾降,此模式適合一般具有分音器的兩音路喇叭。交越點模式是將分頻點設在 2.3 kHz,動態 A 類負責 2.3 kHz 以上,D 類負責 2.3 kHz 以下,此模式適合分音器外置或沒有分音器的兩音路系統,DIY 玩家應該用得到,此時還可以調整動態 A 類擴大機的增益,以求取整體音域的平衡。如果用不到 bi-amp 功能,K-422 還允許將其中一台擴大機關閉,就成了一台單純的動態 A 類或 D 類綜擴,活用性十足。

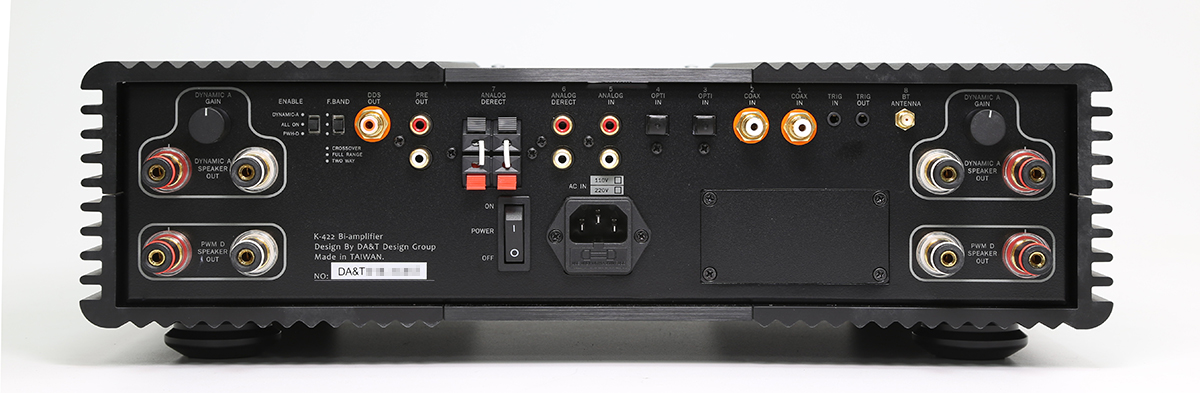

如果三音路喇叭也想 bi-amp,可以嗎?這時就可運用 K-422 背後的 D.D.S out 數位直出端子,連接 DA&T 其他具有 D.D.S 數位直入功能的後級(例如Q-18、Q-23),就可以利用額外的後級驅動第三、第四甚至更多音路了。輸入部分,K-422 有兩組 RCA 類比輸入,一組有經過音量控制,另一組不經音量控制,等於是直入後級。最方便的莫過於內建 32bit DAC 了!K-422 提供光纖數位輸入與 RCA 同軸數位輸入各二組,其中同軸輸入最高可支援 32 bit / 384 kHz PCM 與 DSD128(DoP)格式,規格十分優異,光纖輸入最高也能支援至 24 bit / 192 kHz PCM 與 DSD64(DoP)格式。

Heco 旗艦書架喇叭

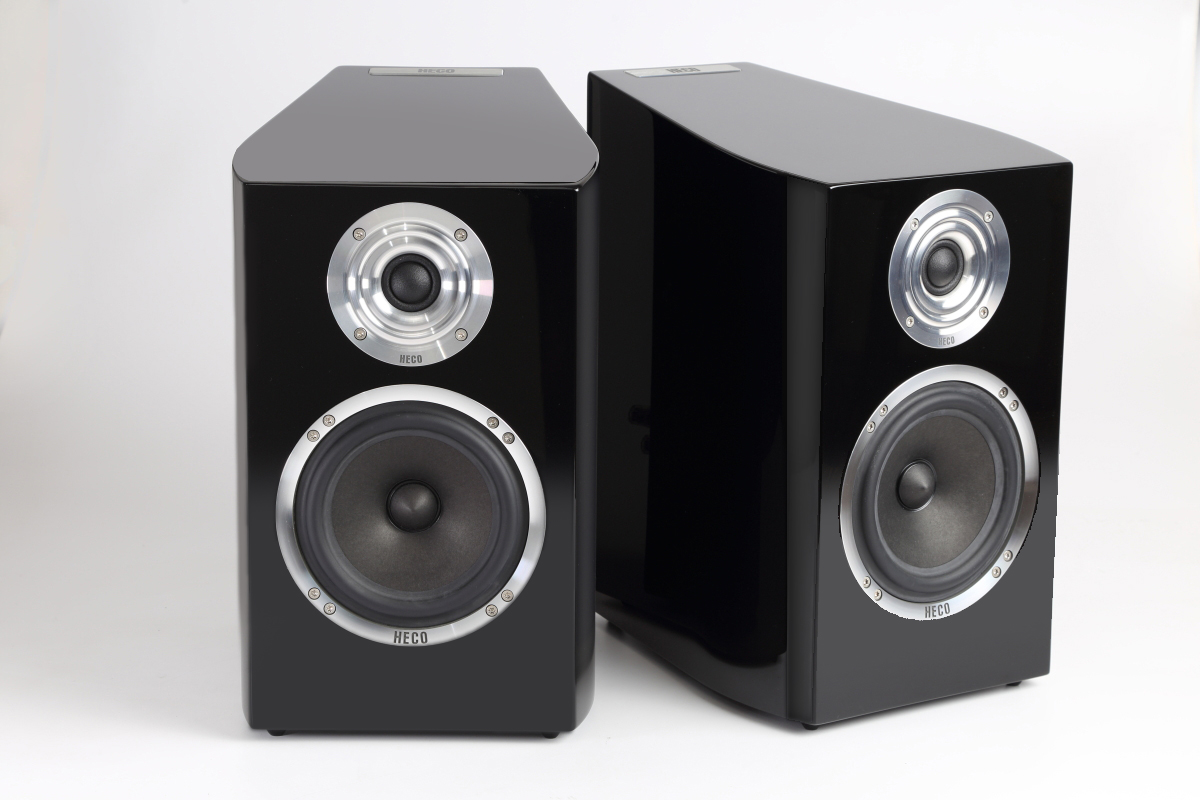

接著來看本次評論的另一位主角 — Heco Celan Revolution 3 兩音路書架喇叭。關於 Celan Revolution 3,先前我們另一位編輯戴天楷已寫過詳盡的評論,有興趣的朋友可以參考這就叫做不含糊 — Heco Celan Revolution 3 書架喇叭,這裡我就針對其設計做個簡單的摘要。

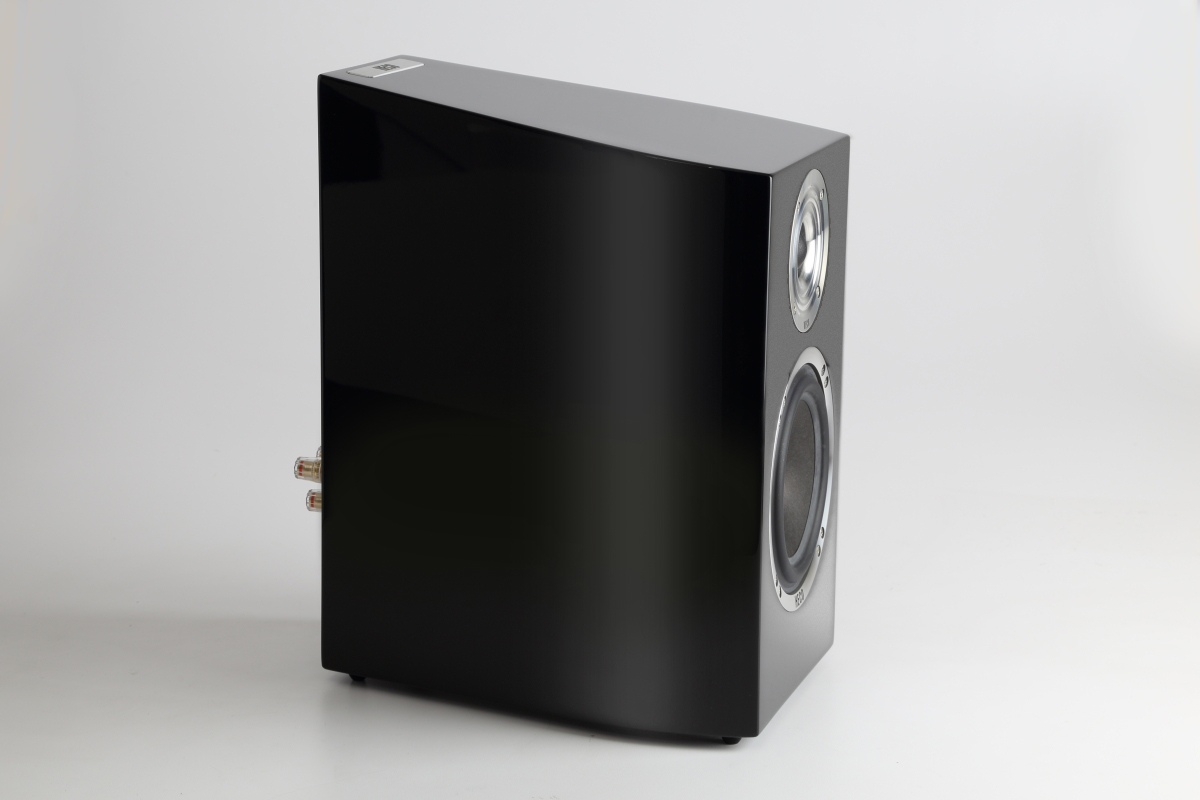

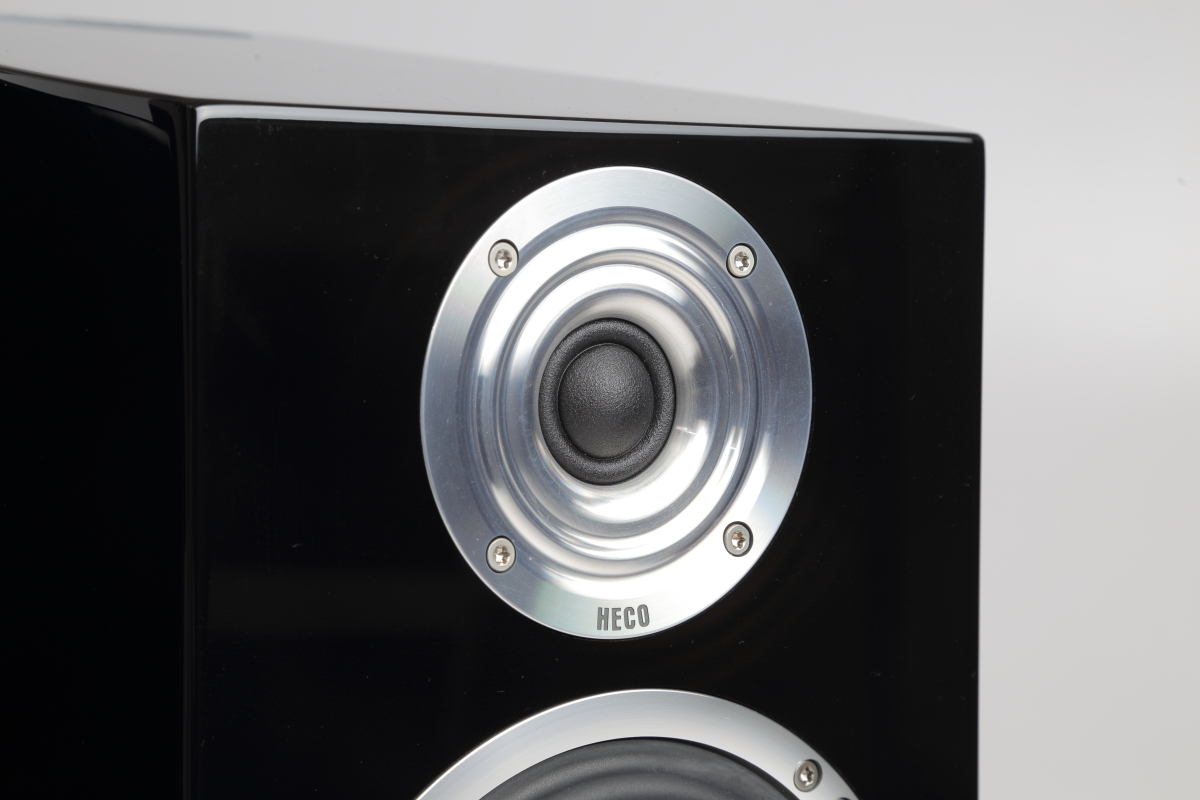

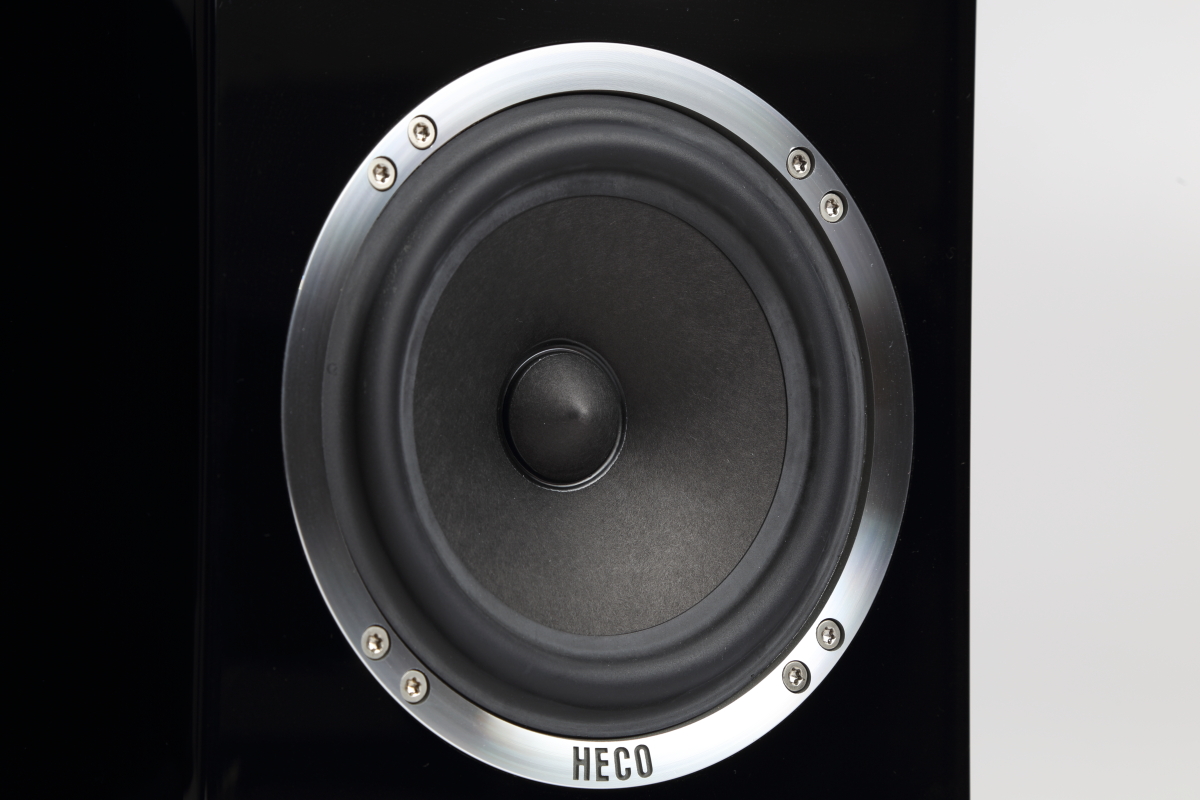

Celan Revolution 3 是 Heco 旗下最高級的書架喇叭,高音單體看似使用一般絲質軟半球振膜,實際上是一種以聚合物纖維混合而成的特殊材質,30 mm 口徑以雙磁鐵驅動,高頻延伸可達驚人的 52 kHz。單體周圍配備鋁合金車製的 「Fluktus」淺盤,外表狀似雙層波浪同心圓,具有導波作用,功能是消除高音單體的繞射,有利於成像與 3D 音場呈現。中低音單體採用長纖維抄製的紙盆,這是 Heco 一貫堅持的作法,身為頂級系列的 Celan Revolution 3 當然也不例外。錐盆形狀和運動的準確性都經過 Klippel 系統及有限元素分析的測試,確保其精準。特別的是,磁力系統不捨成本採用 AlNiCo 永久磁鐵,可維持長久的磁力穩定。

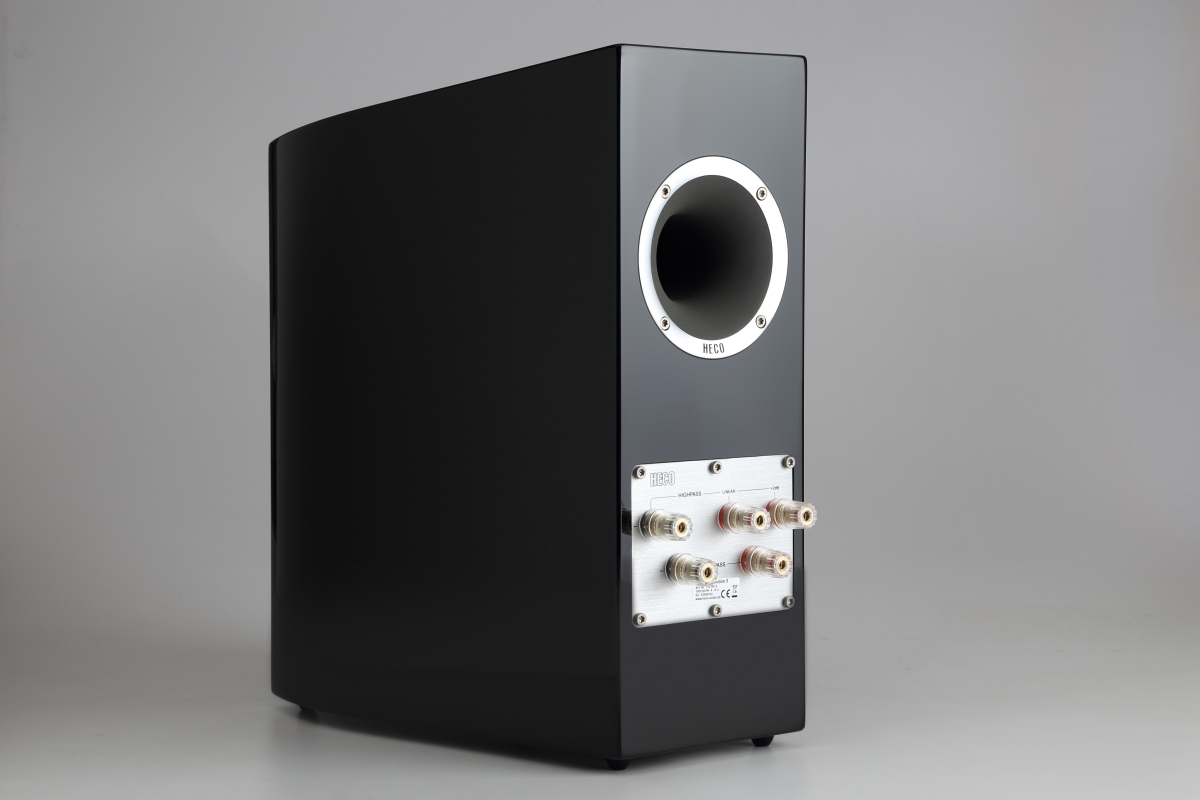

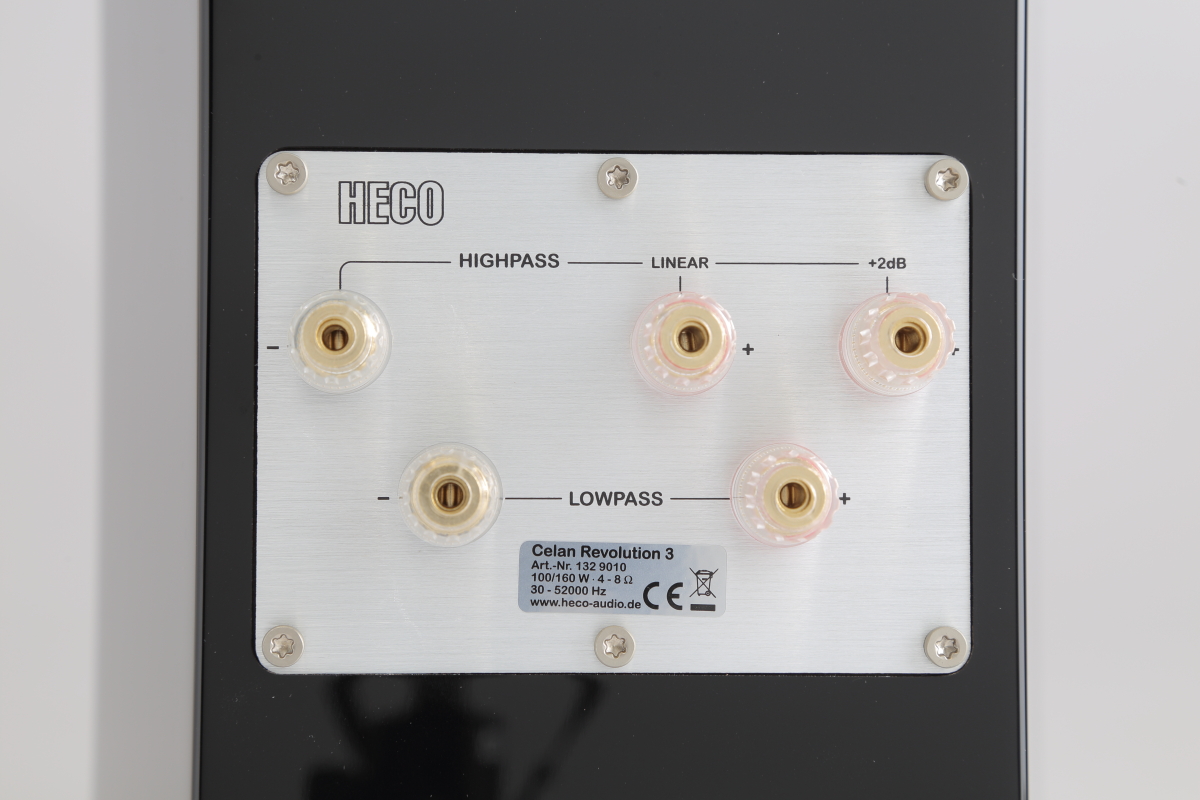

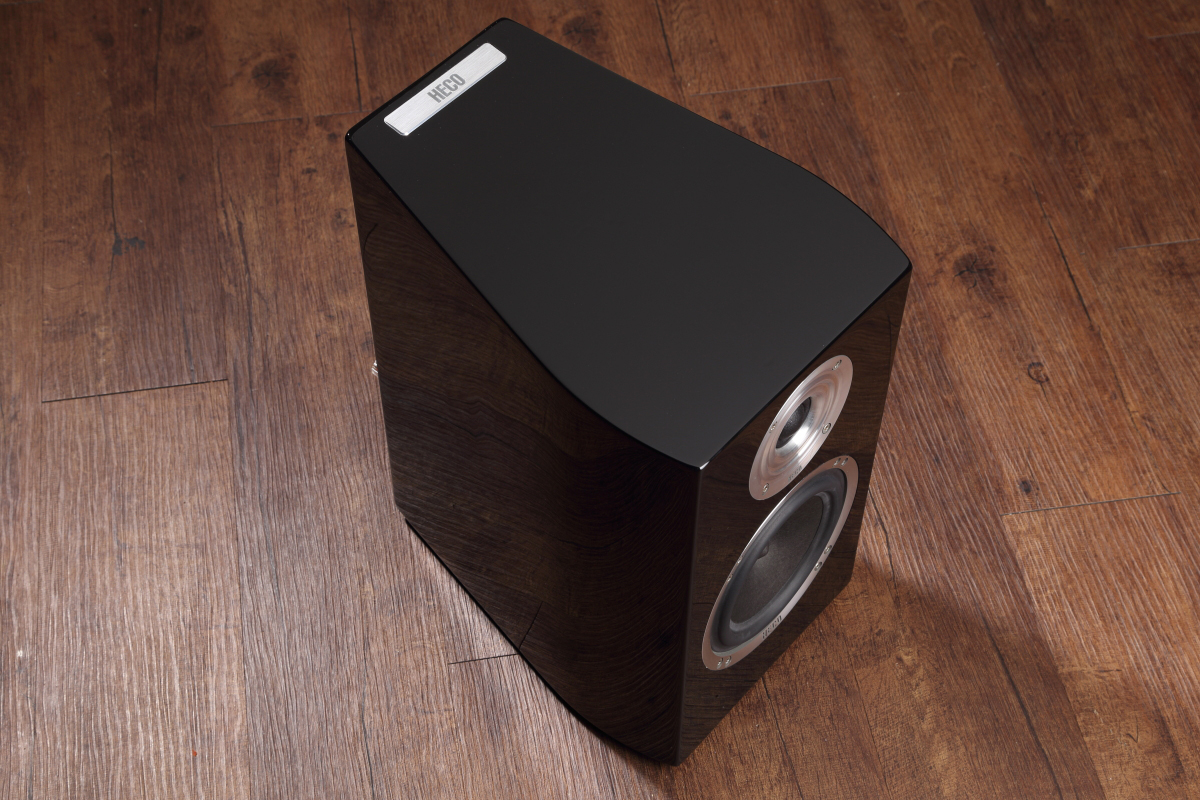

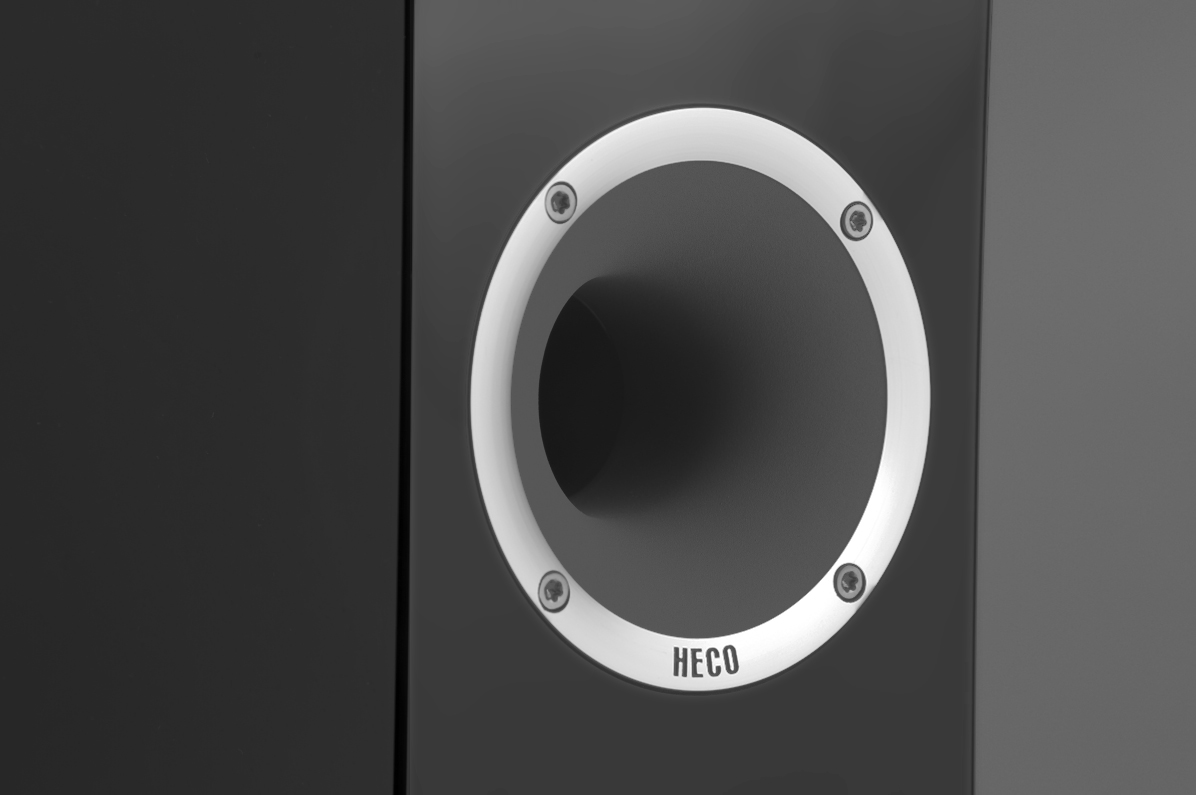

音箱採用不規則造型,兩側為前寬厚窄的曲面設計,頂板則往後斜向上方,箱內幾乎沒有平行面,不僅可讓箱體結構更為紮實,也可有效減少箱內駐波形成。Celan Revolution 3 音箱結構為低音反射式設計,反射孔位在後方,開口以鋁合金製作,可減少諧振,降低音染,形狀則製成圓弧形,可讓氣流加速通過,並減少風切聲。背後的喇叭端子具有高音和低音兩組,讓想要 bi-wire 或 bi-amp 的發燒友可盡情施為,特別的是高音端子正極多了一個「+2 dB」插座,接在這裡可增加高頻量感。防塵網罩採用磁吸設計,拿下網罩時面板不會出現插孔,更顯美觀。


不同分頻模式提供不同聽感

試聽工作在 U-Audio 聆聽室進行。系統架設的過程簡單的令我驚訝,可以說是一點麻煩都沒有,而且用起來也十分便利,我從來都不知道,bi-amp竟然也可以這麼容易。K-422 內建 DAC,具備數位輸入功能,因此我以 Lumin U1 Mini 串流轉盤做為訊源,用一條細細的光纖線便完成連接,連類比訊號線都不用。唯一需要事先準備的是兩對喇叭線,建議儘量使用相同的線,讓事情單純化,以降低不能預期的變數。接線時務必記得將原有的喇叭跳線拔下後再開機,以免損害擴大機。

正式試聽前我得先決定要用哪一種分頻模式。K-422 提供三種分頻模式,除了交越點模式不適合外,全頻域模式或兩音路模式我都可以嘗試。切換方式非常簡單,從背後的開關切換即可,而且播放中可直接切換,不會產生任何異音。藉由 Revolution 3 的播放,幾次比較後我發現這兩種模式的聲音明顯不同,未必是好壞之別,而是看個人喜好決定。兩者有何不同?兩音路模式的音像更緊湊,輪廓更鮮明,不同聲部或樂器的分離度也更好,尤其低頻更緊實、收斂,punch 感更鮮明。全頻域模式聽起來比較飽滿、膨鬆,音像輪廓和分離度沒有兩音路模式這麼清楚,但整體而言比較充實、比較壯一點,我覺得這樣的聲音似乎比較自然,也比較像我平常聽到的聲音,或者說比較合乎我的口味。但說實在的,全頻域模式下播出的音像輪廓、分離度、音場形貌、動態表現、力度...等方面的表現都已經是非常好了,不需用到兩音路模式了,所以接下來的試聽我就固定使用全頻域模式。


音像實體感極為優異

Revolution 3 聲音原本就屬於輪廓刻畫清晰精準、細節豐富、兩端延伸自然的類型,K-422 加入之後,這些優點更是被大大強化。以「Supreme Sessions 2」測試片第 1 軌《Autumn Leaves》為例,當中有鋼琴、人聲、鼓組、Double Bass 撥奏、薩克斯風等元素,透過 Revolution 3 / K-422 的播出,每個聲音的形體感都極為真切,音像超清晰,定位超精準,人聲與樂器有很好的分離度,前後層次也能清楚交代。低頻的表現尤為精彩,K-422 不僅讓 Revolution 3 奏出粒粒明確的貝斯顆粒,而且質地 Q 彈明快,尾韻短而不斷。Revolution 3 低頻本就優異,K-422 的 D 類後級更是精準控制住低音單體,讓每一次撥彈都顯得既輕鬆又精準。

又例如第 4 軌《Utskärgård》,是一首由馬林巴琴(Marimba)與顫音琴(Vibraphone)合奏的小品。這兩種琴都歸類在打擊樂,馬林巴以木片製成琴鍵,顫音琴則是金屬琴鍵,琴鍵下方有共鳴管,然後以琴槌敲打琴鍵奏出旋律。透過 Revolution 3 / K-422 聆聽此曲,叮叮咚咚聲的實體感極佳,擬真度非常好,簡單地說,就是具體,而不是平面化的聲音。這首曲子我在許多系統聽過,但記憶中似乎還未出現過如此具像的感覺,真的像是兩部琴在前面敲擊。,簡直可以用「驚人」來形容。第 5 軌《Dance, Drums, Dance》的演奏者和第 4 軌相同,只是換成敲鼓,這時我聽到木棒敲擊到鼓面的清脆感、鼓皮的彈性、鼓體內的共鳴,一聲一聲清楚交代,細節紛呈,重點是鼓聲的凝聚力直慣而來,密度與質量非常優異,往下的延伸平順而完整,讓我頗受震撼:「這真的是書架喇叭嗎?」,但若無 K-422 的協助,Revolution 3 也不會有這麼全面的發揮吧?

第 6 軌《Rosetta》更是精彩,這是一首來自 TubaSextetten 管樂六重奏的演出,當中包括了小號、次中音薩克斯風、伸縮號、斑鳩琴,以及一種叫做 Sousaphong 的低音號,還有鼓。同樣的,透過 Revolution 3 / K-422,雖然他們同時盡情演奏,但我仍可以一清二楚掌握住這六種樂器, 聆聽他們的演奏,欣賞不同樂器的音色與形體,感受熱鬧的氣氛,實在非常有趣。


大場面氣定神閒

Revolution 3 / K-422 可以如此輕鬆地處理複雜音樂,我相信就算是交響樂也難不倒它們,我選的是謝德林改編比才的《卡門組曲》,由普雷特涅夫指揮俄羅斯國家管弦樂團擔任演奏。第 1 軌《Introduction》由弦樂低音聲部鋪陳,微弱的持續低頻在 Revolution 3 / K-422 播放下顯得清晰、沈穩,甚至還聽得出層次,顯示 K-422 的 D 類擴大機的細節表現和控制力同樣優異,也再次證明 Revolution 3 的低頻延伸優於其他同類型喇叭。持續的低頻逐漸放大,帶出精彩奔放的第 2 軌《Dance》,這時 Revolution 3 依然氣定神閒,頻段結構整齊,層次清晰可辨,絲毫不顯凌亂,K-422 也是游刃有餘,真沒想到,以 Revolution 3 / K-422 如此簡潔的組合,播起大曲子可是一點都不輸大系統。第 3 軌《First Intermezzo》更是凌厲,當中有幾聲是定音鼓和大鼓一起敲,Revolution 3 / K-422 同時展現出清楚的鼓的輪廓、鼓聲的衝擊感、自然的下潛,以及龐大的規模,而且低頻不僅量足,層次又豐富,實在不像這樣的小喇叭發出的聲音,更不像此等價位擴大機能有的表現。這讓我不禁開始回想,過去我聽到類似的聲音時,是在多少價位的系統聽到的,想了半天,Revolution 3 / K-422 應該是其中最容易負擔的組合。


K-422 能將 Revolution 3 推得那麼好,原因絕不只有功率足夠,更重要的關鍵便是獨特的 bi-amp 設計,讓擴大機能更專心致志地面對單一單體,並可避免單體之間的相互干擾,促使單體更加照著擴大機的「指令」動作,聲音自然更精準,當然 Revolution 3 本身的好體質也不能忽視。

整體而言,Revolution 3 / K-422 的聲音具有優異厚度,音色稍暗,不是細膩、陰柔的類型,但能量感強,動態優異,氣質陽剛而粗獷,表現直接而大器,個性則是理智而精準,屬於非常耐聽的聲音,而且很適合大音壓聆聽。這樣的聲音哪裡聽得到呢?目前這套組合正在彰化市世華音響展示中,歡迎有興趣的朋友預約試聽,更棒的是,現在還有套裝優惠價喔!原本整套要價將近 15 萬,現在只要 11 萬 8 千元即可擁有,限量十套,心動請趕快行動吧!



店家資訊

世華音響
電話:04-726-2820
地址 : 彰化縣彰化市曉陽路102號
網址:世華音響 HS-audio

器材規格

DA&T K-422
型式:bi-amp 專用綜合擴大機(內建 DAC)
功率:D 類–145W / 8Ω,240W / 4Ω。動態 A 類–145W / 8Ω,260W / 4Ω
頻率響應:5 Hz – 80 kHz @ 32bit / 192kHz
訊噪比(D 類 / 動態 A 類):>105 dB / 102 dB
動態範圍(D 類 / 動態 A 類):>106 dB / 110 dB
THD+N(D 類 / 動態 A 類):<-85 dB / -101 dB
輸入:類比 RCA,數位光纖,數位同軸
尺寸:430 × 130 × 365 mm(寬 × 高 × 深)
重量:17.5 公斤
建議售價︰69,900 元
製造商:谷津
電話:04-2496-9609
網址:www.da-t.com

Heco Celan Revolution 3
型式:2 單體 2 音路低音反射式書架喇叭
單體:30 mm 軟半球高音 × 1,170 mm 中低音 × 1
頻率響應:30 Hz – 52 kHz
阻抗:4 - 8歐姆
靈敏度:90 dB
分頻點:2800 Hz
最大承受功率:100 W RMS / 160 W MAX
建議擴大機功率:30 – 160 W
尺寸:240 × 420 × 360mm(W × H × D)
重量:10.4 kg
售價:79,900 元
進口總代理:秦漢社
電話:04-2533-0835
網址:www.eleo.com.tw
