| 撰文/郭漢丞，攝影/郭振榮 |
2018/06/29發表，已被閱讀22,406次
|
|
25瓦的真空管機，就能輕鬆享受精緻柔美？是的，台灣冠球這部ARRIBA A8025，簡單的4只EL34真空管推挽放大，做出25瓦的輸出功率，這功率不大，沒辦法摧枯拉朽、力蓋山河，但是要達到精緻柔美倒是不難。
超過一甲子的企業經營
冠球創立於1950年，那時候的台灣還是農業掛帥，與民生相關的輕工業正在萌芽，而冠球已經開始製作收音機與零組件，要知道，Sony的前身「東京通信工業株式會社」成立在1946年，只比冠球早4年。雖然早期冠球也做收音機，但是1955年開始生產變壓器，成為主力產品，1971年還成立台灣鐵芯公司，掌握變壓器關鍵零組件，而變壓器也成為冠球發展成為跨足兩岸大事業體的核心技術。
變壓器生意大？還是音響的生意大？就算您不是生意人，隨便也能猜得到答案：幾乎所有電子產品都需要變壓器，現在人手一機的智慧型手機，配套的充電器就是變壓器，而音響只不過是家用電器的一小部分，當然變壓器事業遠大於家用音響。可是主事者黃國真董事長，一直對音響深感興趣，於是在1994年以ARRIBA作為品牌，重新開啟冠球的音響事業。ARRIBA只是冠球事業體的一小部分，總共有七位成員，包括三位電子工程師，機構工程師與變壓器工程師各兩位。

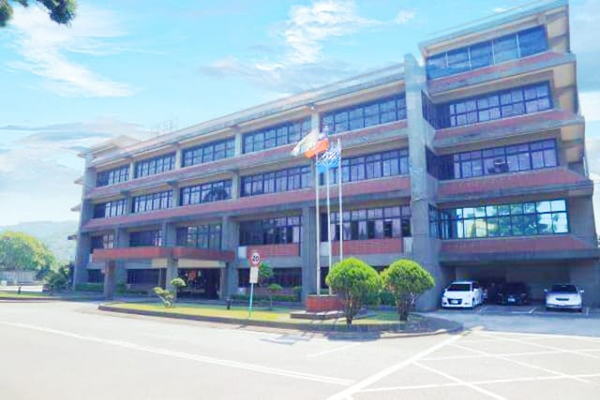

 | | 冠球位於桃園的總部。圖‧戴天楷 |
假如您還想多認識一下冠球這家公司，可以參考戴天楷寫的「冠球ARRIBA原廠採訪記（上）」與「一甲子的工業精神：冠球ARRIBA原廠採訪記（下）」，雖然只是台灣工廠部分的介紹，但已經詳細說明了冠球這家公司的企業精神。
簡單的25瓦真空管機

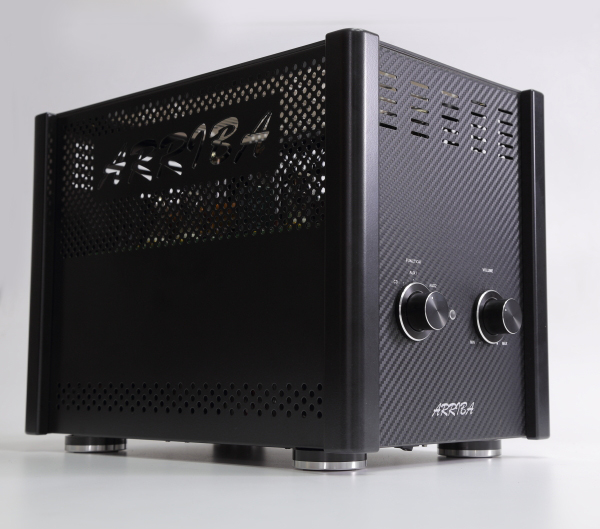

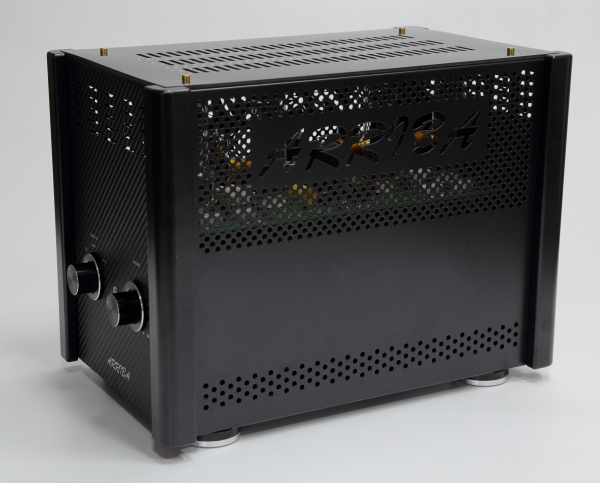

A8025採用直立式機箱，黝黑的機殼外觀滿酷的，很有德國Audio Valve的架勢。訊號管採用6922EH，這點ARRIBA倒是與美國Audio Research英雄所見略同，而且他們都是採用俄羅斯製的真空管。功率管是4只EL34，推挽放大達到25瓦的輸出功率。原廠標示的失真率為0.1%，如果您看習慣晶體機的規格，可能會覺得這個數字有點高，但對真空管機來說，A8025的失真率已經是相當不錯的數字了。
EL34功率管配上6922EH訊號管，看起來都不是什麼「從來沒看過的組合」，確實，但ARRIBA有一項與眾不同的優勢，就是冠球專業製作變壓器的能力，可以針對自家線路與零件，手工繞製規格最好的變壓器。A8025裡面有兩個輸出變壓器，採用EI結構，而輸入變壓器則是環形變壓器，都是針對A8025特別開規格製作的專用變壓器。

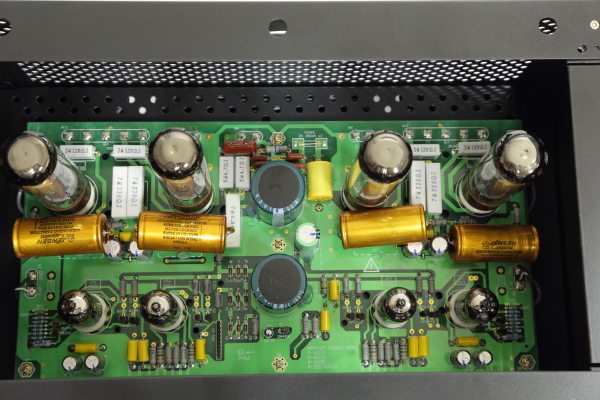

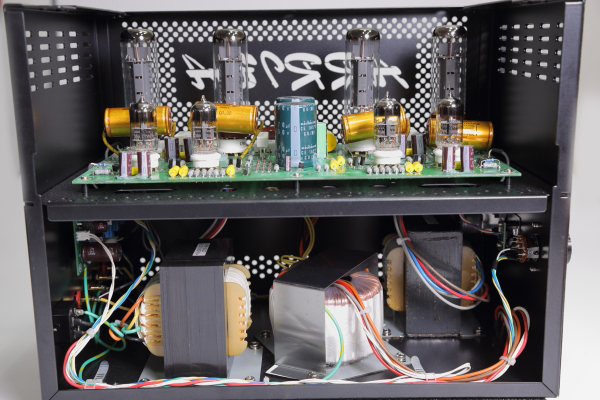

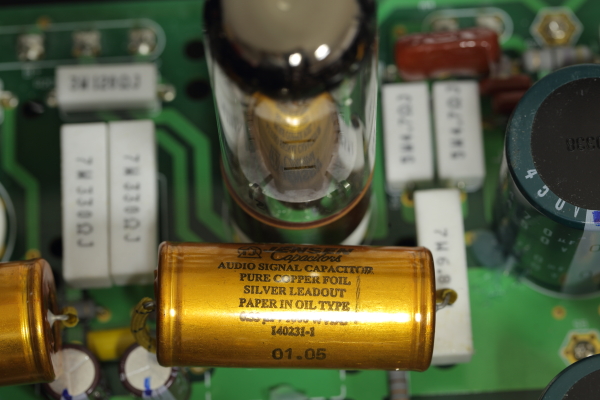

| | ARRIBA用同樣EL34、6922EH真空管製作的真空管機有兩款，一部是A8025，另一部是A7025，兩部的放大線路基本上相同，但是差別就在變壓器，A7025的輸入與輸出變壓器都是EI架構，而A8025則把輸入變壓器改為環形變壓器。因為變壓器的設計改動，A8025改為直立式設計，把放大線路轉個方向，變壓器則藏在線路板底下。而且，因為ARRIBA背後有冠球這個靠山，不僅變壓器可以量身訂做，連主機板也都是冠球自家設計製造，
量身訂做的輸入與輸出變壓器
我還想多說說ARRIBA的變壓器！一般的輸出變壓器的鐵芯，採用高導磁率的非方向性矽鋼片，進階一點的變壓器採用Z11有方向性矽鋼片，不過ARRIBA使用更高階的Z6鐵芯，不僅有方向性，而且厚度更薄。為什麼要選用厚度較薄的鐵芯？答案是可以讓聲底更柔軟，這是變壓器鐵芯應用的經驗談。
還有，ARRIBA的輸出變壓器內部使用牛皮紙（Kraft Paper）做繞線軸，繞線層間則使用0.05mm的牛皮紙做絕緣，這又是講究之處。假如您去逛電料行，試著找找看EI變壓器的材料，通常您會看到塑膠殼中間纏繞著線圈，那就是普通變壓器。使用超薄的牛皮紙做繞線軸與絕緣層，有什麼樣的好處？可以大幅降低容抗，此外超薄絕緣層可以讓線圈與鐵芯之間的距離更短，漏感更低。
結構不難，繞線有秘訣
光是嚴選鐵芯與使用Kraft Paper做繞線軸與絕緣層，只不過是材料的選用，有錢就買得到這些材料，算不上什麼技術本位。EI變壓器的結構，早就不是秘密，可是為什麼一樣結構的輸出變壓器，不同品牌的真空管機就有不同的聲音？因為輸出變壓器是「知易行難」的元件，同樣是繞線，要怎麼繞才能降低鐵損，同時維持平坦的頻率響應，還要降低容抗，並且避免磁飽和，這些數據都與繞線方法有關。
ARRIBA怎麼繞線？簡單講是把初級繞線與次級繞線分段繞，以三明治式的方法相互嵌繞，增加繞線密度，以降低漏感與容抗。我這樣描述，讀者們大概可以猜得出ARRIBA怎麼設計輸出變壓器，但是我曾經去過冠球工廠，看他們如何手工繞製變壓器，前面講的「秘訣」，除了繞線方法、繞線程序與結構，比一般變壓器更為講究之外，還要經過嚴謹的品管檢測，畢竟這是一家ISO 14001認證，加上OHSAS 18001認證的專業EMS工廠，所有手工製作的輸出變壓器，全部要合乎ISO品管規格，絕對不是一般DIY式的小規模手工製作。
功率有限的25瓦，別操過頭
關於ARRIBA的背景與技術優勢表過，讓我們回到如何輕鬆玩出A8025的精緻柔美。首先，我要說A8025是一部25瓦輸出的真空管機，想聽精緻柔美不成問題，但請不要超出它的工作負擔範圍，畢竟25瓦是有限的輸出功率，無法操駕龐大的音壓，假如您硬是催音量，是有辦法操出破音的。第二，為了發揮25瓦的精緻柔美，請選擇效率稍高，且中高頻延伸華麗的喇叭，這樣更能展現A8025在中頻至中高頻的真空管魅力。
在U-Audio編輯部，我可以搭配的玩具還不少，但也不盡然適合A8025，譬如Dynaudio Contour 60，小聲聽還輕鬆，可是音量操大一點就會失衡，低頻控制力不足，這是因為真空管機先天阻尼因數較低的問題。可是我換上更難推的義大利C. C. Admonitor Silver Preference加Submonitor II低音柱，義大利喇叭較為華麗的中高頻表現，搭上A8025溫潤的中頻，調性就很合，雖然還是無法激烈操駕，音量過大可以聽得到失真，但是以適當的音量來聽室內樂，那可真美。我還拿KEF LS50紀念喇叭來搭A8025，在U-Audio聆聽室裡，我用正三角形擺放，把喇叭距離拉得近一點，同軸喇叭展現出精準的音場定位，而A8025略帶暖色調的聲音質地，展現輕鬆柔和又精緻的音樂場面，也是相當好的搭配。所以試聽A8025的過程就以Admonitor與LS50交替使用。
| | 中頻散發溫暖色調

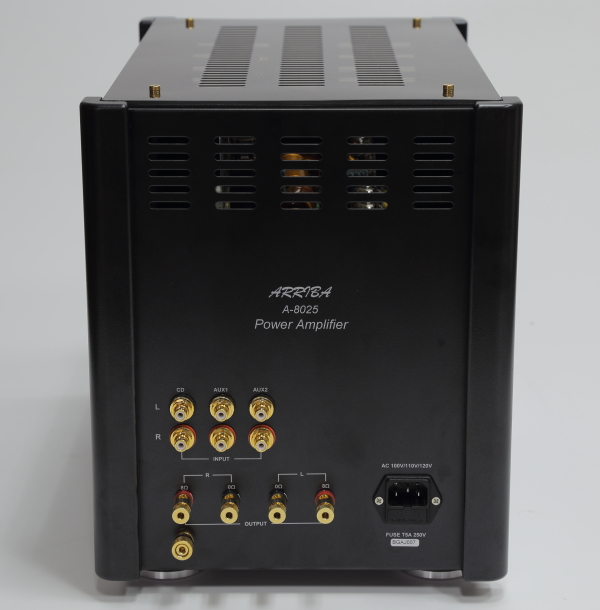

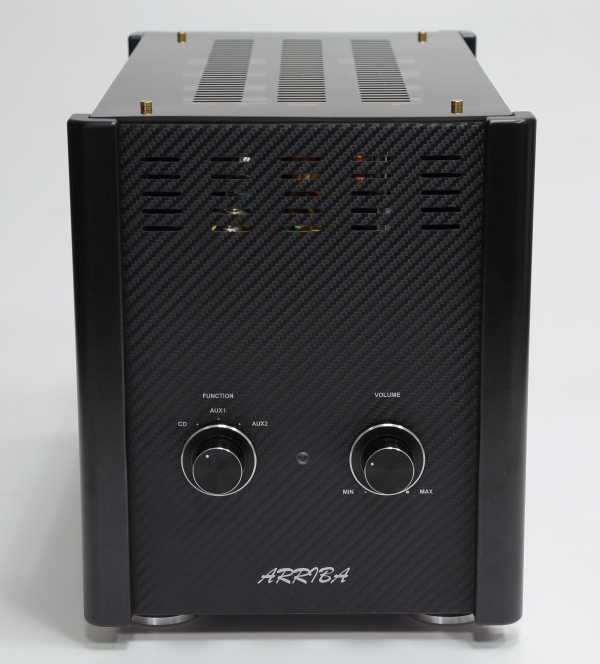

A8025的架構非常簡單，三組高電平輸入，面板左邊是波段切換開關，右邊是音量旋鈕。咦？電源開關呢？不在背板，而是藏在機箱底部靠左處，手指摸一下很容易找到。開機之後，從上方透明壓克力蓋，可以看到點亮的燈絲，直立式機箱帶來與傳統真空管機不一樣的視覺樂趣。
暖色調的中頻表現，是A8025最迷人的特色，我搭配的C.C. Admonitor與LS50，是帶著明亮且華麗色彩的喇叭，聽著蔡琴的「機遇」，柔和且帶著魅力的嗓音，好生舒服，A8025的聲底質地柔和，但別誤會這是軟趴趴又昏黃的真空管音色，A8025的音質雖柔，但蔡琴唱歌的時候凝聚有神，韻味十足。
我搭配著LS50，用A8025聽Diana Krall的「Live in Paris」，第二軌的「Let's Fall In Love」從爵士電吉他伴奏，Diana Krall清唱，電吉他的音色濃密溫暖，襯托著Daina Krall輕甜又富有磁性的嗓音，這EL34功率管經常也用在電吉他音箱上面，用A8025來聽更是對味ㄝ吉他音符顆粒飽滿又清晰，隨後樂團加入，爵士鼓輕拂，低音貝斯輕柔地襯底，A8025把搖擺輕鬆的氣氛，烘托出滿室暖意。
音量要控制得宜
同一張專輯，我換上Admonitor Silver Preference加Submonitor II低音柱，低頻量感更好，讓現場音樂會的氣氛更濃厚。當然，這對喇叭比LS 50難推，音量的掌控很重要。A8025的音量控制不需要開得很大，就有滿大的音量，就我使用的經驗，九點鐘方向可以達到輕鬆聆聽的音量，但是九點鐘到十點鐘方向，音量變化頗大，一般我聆聽的音量就在這之間。要注意，最好不要開到12點或以上的音量，有可能會讓A8025操過頭，如果音量控制開到了10點鐘方向，還沒辦法滿足您對音量的渴求，這代表A8025的25瓦不夠您用，可能要選效率更高的喇叭，或是找功率更大的擴大機。
室內樂也是A8025的強項，我想舉莫札特的「Mozart: Variations On "Ah Vous Dirai-Je Maman", K 265」為例子。什麼？沒聽過？我保證您聽過，這曲子就是「小星星變奏曲」，用小星星的旋律主題寫的12段變奏，我自己最喜歡的是海布勒的版本，熟悉的旋律用A8025推Admonitor，鋼琴顆粒飽滿，帶著晶晶亮亮的共鳴延伸，變奏的段落右手更活潑，A8025呈現亮晶晶的尾韻延伸，觸鍵帶著輕盈的表情，雖然是首鋼琴曲，但是音域並不廣，集中在中音與中高音部分，A8025更是游刃有餘地愉快唱歌。
來個低頻多一點的音樂，換上賈克路西耶的「Jacques Loossier Plays Bach」，這是爵士樂版本的巴哈，「Little Fuge in G Minor」是用巴哈賦格改編的爵士三重奏，電子鼓飽滿鼓漲的鼓點敲開序幕，Submonitor II的低音單體可以比較清楚看到跳動的樣貌，代表A8025還是能操出低頻，不過我不敢把音量操過頭，開到10點鐘方向，音量大概夠了，用力操到12點鐘方向，不行，25瓦操過頭了，可以聽到失真的粗礪感，回到10點鐘方向，用舒服輕鬆的音量來聽。
音量對了，A8025聽來就是一派輕鬆，爵士版的巴哈搖擺的節奏，伴隨著經典的巴哈賦格主題，鋼琴輕輕亮亮的表情，對應著節奏感強烈的電子鼓，音樂聽起來還是輕鬆自在的樣貌。真空管機就該是這般舒服輕鬆，略帶暖色調的中頻，加上自然舒服的中高頻延伸，低頻段帶有適當的厚度與重量，A8025營造的音樂氣氛，就是這麼地輕鬆。
簡單擁有精緻柔美
雖然A8025只有25瓦，功率難以達到無堅不摧的能耐，可是它用簡單經典的推挽架構，加上自家變壓器繞製技術，做出富有真空管味的25瓦功率。A8025不是清清如水的音色，些許真空管溫暖的染色，賦予音樂精緻柔美的色調，如果您想簡單享受音樂，一部A8025，配上一對音色清亮喇叭，精緻柔美的音樂享受，一點也不難。
器材規格
ARRIBA A-8025
型式：真空管綜合擴大機
使用真空管：EL34 x4, 6922 (6DJ8) x4
輸出功率：25 W x2
頻率響應：10~30KHz +/- 1dB
失真率：0.1%以下（1KHz @1W）
信噪比：91dB
輸入靈敏度：0.7 Vrms
輸入阻抗：100 KΩ
輸出阻尼因數：>3
消耗功率：220 W
尺寸：425 x264 x326 mm (DxWxH)
重量：20 kg
售價：76,650
