撰文/林治宇,攝影/郭振榮 2018/02/23發表,已被閱讀20,693
接觸數位器材越多,越能了解數位技術「深不可測」的潛力,它不僅僅是操作方便、聆聽方式多元而已,更能為居家音響播放帶來重大的改變,就像是這台Lyngdorf的TDAI-2170綜合擴大機,配備Peter Lyngdorf浸淫多年的RoomPerfert空間校正技術,將音頻訊號純粹在數位領域進行處理,並透過其獨特的真正的「數位放大」驅動喇叭,不僅能讓你的音響器材與空間更「水乳交融」,還能提供非常多樣化的聆聽感受,很明顯的,它已清楚點出未來音響的發展方向了。


設計大師的傑作

Peter Lyngdorf的大名或許還未到讓你如雷貫耳,但他在音響業界確實影響深遠。在他多年的音響生涯當中,曾參與多個音響品牌的創立,例如Dali、Snell、NAD、Tact甚至是Gryphon;他也擁有自己的音響連鎖通路Hi-Fi Klubben,目前在歐洲多國有超過百家音響門市;2006年更與百年歷史的Steinway & Sons鋼琴合作成立Steinway Lyngdorf音響品牌,讓音響藉由他的數位空間校正技術發出可比擬真實鋼琴的聲音。Lyngdorf Audio則是他的自創品牌,也是他所有數位技術與研發成果的完整呈現,這些技術不僅可用在兩聲道音樂系統,在多聲道家庭劇院中也能發揮強大的功能,因此Lyngdorf目前的產品便分為兩聲道與多聲道二線,兩聲道由TDAI-2170綜擴擔綱,多聲道則有MP-50環繞前級,另外還有一台SDA-2400兩聲道後級做彈性運用,可搭配MP-50組成最多16聲道的環繞系統。

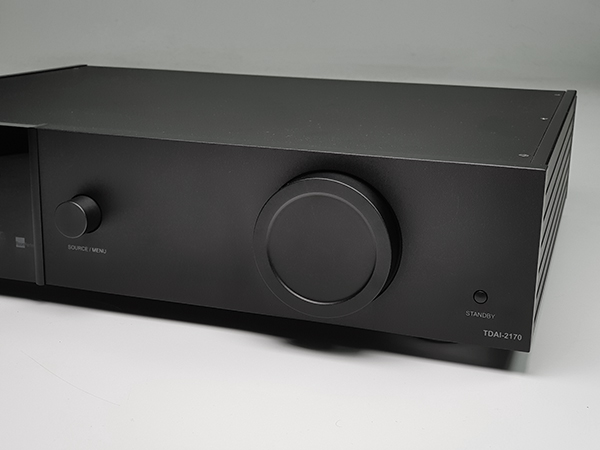

TDAI-2170是一台具有170瓦/4Ω功率的綜合擴大機,外觀造型極為簡練,具有北歐設計風格,內部所使用的技術則十分強悍,主要可分為RoomPerfert空間校正技術、全數位放大技術、輸出可設分頻點、提供超低音輸出,以及模組化設計,接下來我便一一說明。


RoomPerfert空間校正技術

透過數位演算對空間聲學進行補償校正,是Peter Lyngdorf研究超過20年的專精領域。看到這裡你或許會問,音響聽的是器材,又不是空間,空間有這麼重要嗎?事實上,空間對於你所聽到的聲音造成的影響遠超過你的想像。你在家裡所聽到音響播出的聲音,有大半都來自空間,或是說與空間融合後產生的聲音,但融合得好不好,就要看你的空間狀況與喇叭擺放條件而定,融合得好,你就上天堂,若是融合得不好,你只能聽到衰聲。但問題是,換器材容易,換空間卻很難,多數人甚至連喇叭擺位都沒辦法動了,更遑論把空間聲學給調好,於是我們不斷換器材、換線材,卻發現聲音升級幅度如同牛步,甚至懷疑評論員是不是都寫假的,其實關鍵就在空間,只要把空間調好,你的器材便獲得解放,就能展現它應有的性能。

既然多數人都動不了空間,Lyngdorf便研發出藉由數位演算來調整或補正喇叭發出的聲音,讓喇叭去適應空間,如此一來,即便擺位不好,或空間有特定頻率累積,低頻轟鳴,還是左右反射不均,都能予以克服,而得到平衡均適的聲音,這數位技術便是RoomPerfert。

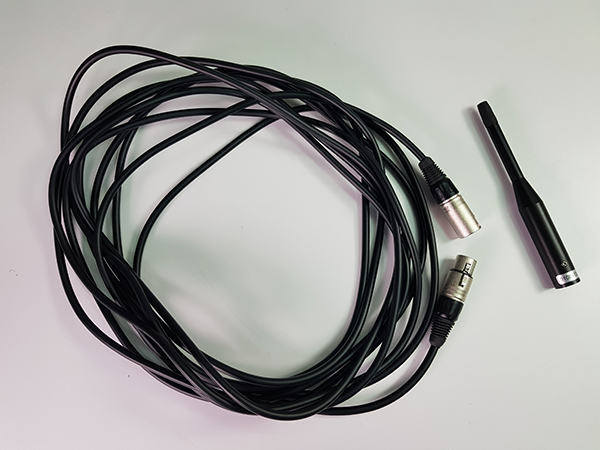

RoomPerfert必須先了解你的空間狀態才能提出解方,因此必須先用麥克風量測空間。RoomPerfert是非常專業的技術,用的麥克風可不能隨便,因此TDAI-2170的標準配備已包含麥克風與麥克風架。量的方式和一般環繞擴大機差不多,只是步驟稍多一點,花費的時間也長一些。首先,要告訴TDAI-2170你的喇叭設置,是純2聲道,還是2.1或2.2,抑或搭配Lyngdorf自家的超低音。接下來第一步是確定皇帝位的位置,要將麥克風尖端置於坐在皇帝位時的耳朵高度,朝向正前方,然後開始量測。此時左聲道會先發出測試音,接著是右聲道,TDAI-2170會依此判斷皇帝位的位置與距離,決定出「Focus」的位置。

接下來請「隨意」擺放麥克風,量測空間中不同位置的聲音,但請把握幾項原則:1.位置、指向、高度請隨意,越隨意越好,不要只量皇帝位附近;2.位置不要在喇叭後方;3.距離喇叭1公尺以上,每個點相距0.5公尺以上,也不要對稱;4.距離地板、天花板、側牆0.5公尺以上。量測過程中,TDAI-2170螢幕會即時顯示進度,它稱做RoomKnowledge,數值是百分比,必須達到90%才算合格,不過大概量到第3個位置就有90%了,接下來可自行決定要不要再多量幾個位置。我建議就繼續量下去,因為依我的經驗,只要位置夠隨意,通常第9個位置就可達到100%。此外,量測時螢幕上還會顯示另一個數值叫做Roomcorrection值,也是用百分比表示,是指RoomPerfert此時介入的程度,若你原本的空間狀況越單純,RoomPerfert需要介入的程度越低(表示它要調整的越少),百分比數值便越低。

這是RoomPerfert校正過程進行當中螢幕所顯示的畫面,這時以量測到第2個點,RoomKnowledge達到69%。

RoomKnowledge至少必須達到90%才能終止RoomPerfert程序。從螢幕上可看出,量到第3個點就可以達到90%,其實還蠻快的。

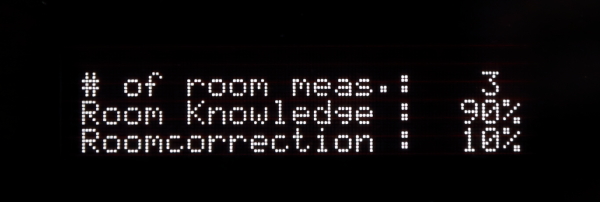

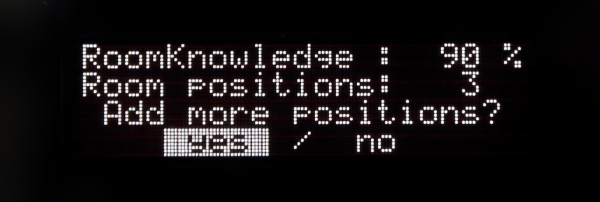

量完3個點之後,我將RoomPerfert程序終止,可以看到RoomKnowledge值為90%,Roomcorrection值則是10%,表示這個空間的狀況還算單純,RoomPerfert不用介入太多。

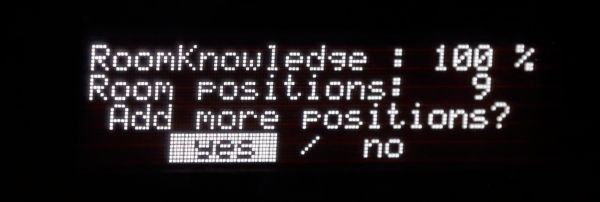

剛剛說到,RoomKnowledge值達到90%之後即可終止量測,但也可以繼續量下去,像我量到第9個點,便可達到100%了。

可儲存二組RoomPerfert資訊

RoomPerfert是針對單一喇叭擺位進行空間調校,也就是說,調校前必須先確定喇叭就是擺在這個位置了,不會再動了,才開始量測,如果後來又移動了喇叭,就必須重新量過。那要是我有兩對喇叭怎麼辦?沒問題,TDAI-2170可儲存二組RoomPerfert資訊,可讓你彈性運用。附帶一提,RoomPerfert並不能完全取代喇叭擺位的功用,如果你的空間能容許任意擺放喇叭,你可以先把喇叭擺位做好最好,再用RoomPerfert校正,這樣可得到相輔相成的最佳聽感。

RoomPerfert還可增加Focus點,讓你坐在不同位子時,也能聽到聚焦的聽感。先前提到做RoomPerfert校正的第一步是先量皇帝位,再量空間音,以此建立整個空間的聲學概況。在完成全部RoomPerfert校正後,你還可增加其他Focus點(Add focus position),例如你在皇帝位左後方有張書桌,你時常也會坐在書桌前邊聽音樂邊處理事情,此時就可以將麥克風移到書桌前你坐定的地方,執行Add focus position功能,即可增加Focus點。使用時只要按一下遙控器,TDAI-2170便會將聲音聚焦在書桌,因此即便不坐在皇帝位也能享有不錯的音場感。TDAI-2170最多可增加8個Focus點,是不是很方便呢?

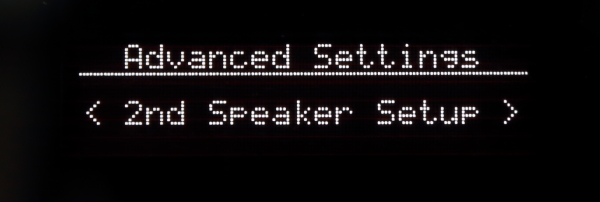

RoomPerfert是針對單一喇叭擺位進行空間調校,如果有兩對喇叭,TDAI-2170還可儲存第二組RoomPerfert資訊,只要再設定一次即可。

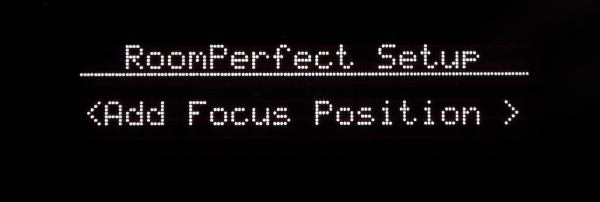

完成RoomPerfert校正後,還可增加其他Focus點(Add focus position),最多可以設定8個。

全數位放大技術

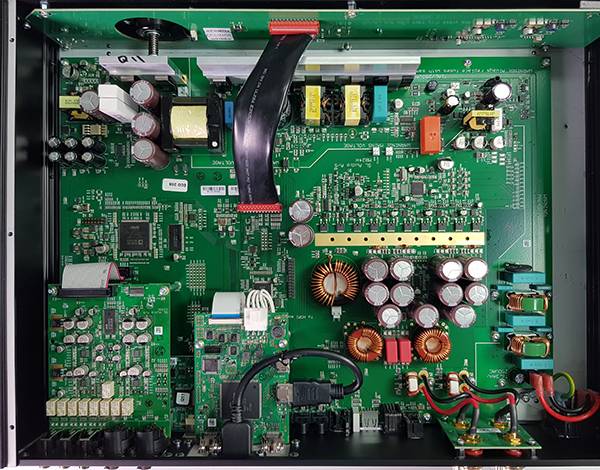

接著談到Lyngdorf的全數位放大技術。說到數位放大,讓我們不得不聯想到D類放大。D類放大的原理,是先將類比訊號轉換成PWM(Pulse Width Modulation脈衝寬度調變)訊號,再讓功率晶體以開/關的方式將PWM訊號放大,然後驅動喇叭。由於PWM是0與1的訊號,也就是數位訊號,因此D類放大也有數位放大的性質,只不過D類放大的訊號仍從類比而來,即便播的是數位訊源,仍得經過DAC轉成類比才能傳給D類放大器,也就是說,D/A轉換這個程序仍免不了。Lyngdorf全數位放大則是將輸入的PCM數位訊號直接轉成PWM,再進行放大,免除了DAC這個程序,因此訊號從源頭到功率級之前均保持原始數位格式,最忠於原始錄音。

既然是全數位,音量調整肯定不能用傳統作法。TDAI-2170不像一般擴大機只能用衰減訊號的方式調節音量,而是透過控制供電來調整音量,因此不僅非常線性,又可以做到非常精細的調整,從0到100,再加小數點後一位,一共是1,000階,夠細了吧!光是這點就很少有擴大機能做到。這時你或許想問,1,000階的音量旋鈕要怎麼設計?這就是TDAI-2170另一個要稱讚的地方,它的音量不僅轉起來非常滑順,手感優異,而且旋鈕本身帶有一定重量,因此大力轉動時,它會帶著慣性持續滾動,音量便著自行變動,想停時再輕輕按住,就會停在你想要的音量了。



輸出可設分頻點

TDAI-2170還有一個很厲害的功能,就是它的喇叭輸出、類比輸出與數位輸出都可設分頻點(高通、低通、全頻或關閉),並可選擇Linkwitz-Riley(2階、4階或8階)或Butterworth(1階、2階或4階)兩種分頻線路,也就是說,藉由這個簡單卻又不簡單的的兩音路電子分音方式,你可以靈活搭配其他器材,盡情讓系統擴充。譬如你想外接主動式超低音,建構2.1聲道系統,可將TDAI-2170喇叭輸出設高通分頻點,RCA類比輸出設低通分頻點,再把超低音本身的分頻點調到最高,就可以輕鬆將2.1系統的頻段接續調得很平順。


此外,只要把TDAI-2170的喇叭輸出關閉,它就是一台純前級;若想玩bi-amp連接,TDAI-2170更是好用,它的喇叭輸出與類比輸出都可設定音量衰減,因此即便另一部擴大機的增益與TDAI-2170不同也不必擔心。當然,你也以搭配Lyngdorf自家的SDA-2400後級,藉由數位傳輸來連接TDAI-2170與SDA-2400,要玩前後級或bi-amp任君挑選。但請記得,改變器材配置後一定要再做一次RoomPerfert校正,讓TDAI-2170重新設定整個系統與空間的音域平衡,才能發揮TDAI-2170的最大效用。

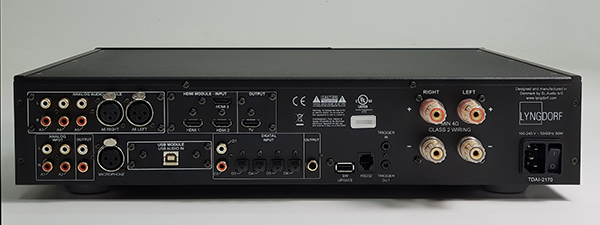

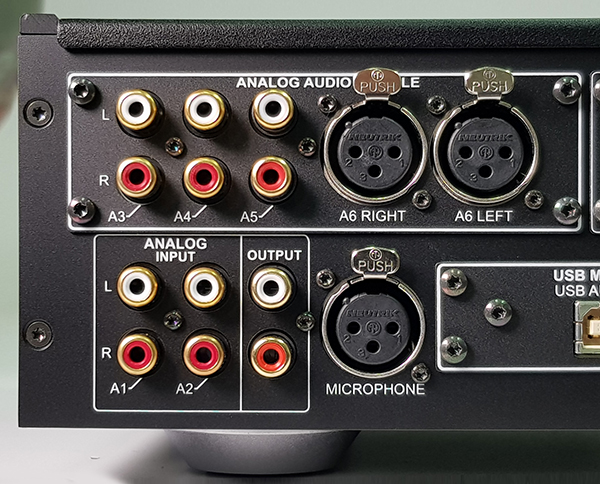

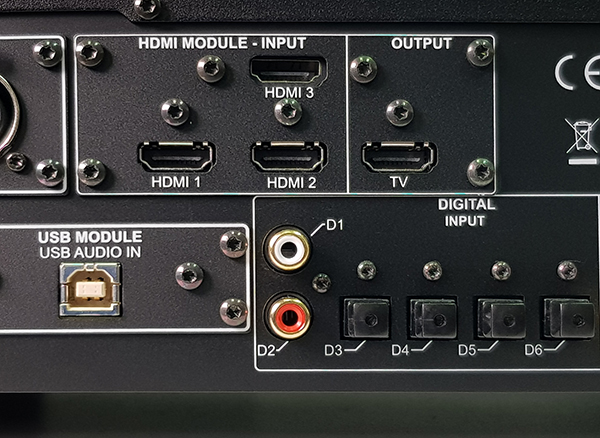

模組化設計則提供TDAI-2170更廣泛的適應性。TDAI-2170原本即備有數位/類比輸入,以及數位/類比輸出,另外還有三種模組可從背板額外添加,包括有一組平衡輸入的類比模組,可連接更多台類比訊源;USB輸入模組,可連接電腦;還有3入1出的HDMI模組,可輸入HDMI的聲音訊號,再將影像部分bypass輸出,因此可連接藍光機或其他多媒體播放機。




數位EQ提供更豐富的聆聽感受

正式試聽前,一次完整的RoomPerfert校正絕不可少,因為有沒有做RoomPerfert的聲音差別實在太大,如果不做,幾乎就等於埋沒了這台擴大機。如前所述,我量完9個點,RoomKnowledge數值即達到100%,花的時間並不多,而且量過幾次之後越來越順手,一點都不難。不僅如此,啟/閉RoomPerfert功能也非常容易,只要按遙控器中央方向鍵的上或下,即可在Focus、Global與Bypass之間切換。其中Bypass是聲音不經過RoomPerfert功能,TDAI-2170僅做訊號放大。那Focus與Global有何不同?Focus是RoomPerfert開啟後,僅針對皇帝位做聲音校正,當你只坐在皇帝位而不會移動座位時,就選Focus;Global則針對整個空間做校正,如果你聆聽時並不限於固定位子,就選Global。附帶一提,先前不是有說RoomPerfert除了皇帝位之外,還可增加Focus點嗎?沒錯,當增加Focus點後,剛剛說的Focus就會變成Focus 1、Focus 2...等,看你增加了幾個點,使用時也是用遙控器切換即可。

試聽在U-Audio聆聽室進行,我先以Dynaudio Contour 60喇叭做搭配。透過遙控器切換Focus與Bypass,也就是開啟/關閉RoomPerfert,差異就像是換了一台擴大機,讓我聽過Focus後不會想再聽Bypass。差別在哪?音場與形體。開啟RoomPerfert,音場就像是從平面變成3D,或是從水彩畫變成油畫,立刻有了縱深與層次,並兼具分離度與定位,音像的形體也立刻變得浮凸,密度、力度與重量感都更好,對比更顯鮮明,音樂聽起來也更真實了。RoomPerfert前後的落差實在太大,沒有RoomPerfert,TDAI-2170就只是一台「平凡」的擴大機,有了RoomPerfert,好像打通任督二脈,立刻變得「優異」。

TDAI-2170還有一個方便好用的功能叫做Voicing,它是透過電子EQ調整頻率響應曲線,賦予十多種不同聽感,讓用家可依照自己的口味或聆聽的樂種自行切換。Voicing不須設定,而是已內建於TDAI-2170的功能,只要按一按遙控器方向鍵的左/右鍵即可切換,切換後螢幕上還會秀出該效果的頻譜曲線,顯示Voicing在哪個頻段做了哪些調整。TDAI-2170預設的Voicing是Neutral(中性),曲線是完全平直的,沒做任何調整,因此Neutral也等同於關閉Voicing功能,聽起來的感覺確如其名,較為平淡。另外像是Relaxed(放鬆)則是略微變動的自然曲線,聽起來蠻輕鬆,其他還有Music、Party、Bass、Bright、Soft、News、Movie...等,皆可帶來不同的聽感,有些甚至十分誇張,聽起來十分有趣。試想,一台中等價位的綜合擴大機還附帶功能強大的數位電子EQ,讓你等同擁有十多台擴大機,是不是很划算?不過試聽時可不能用太跨張的EQ,免得掩蓋了TDAI-2170的本色,因此我將Voicing調在均衡兼具輕鬆的Relaxed檔,RoomPerfert則用Focus模式。

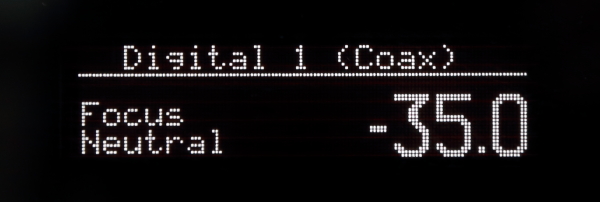

量完之後開始放音樂,這是播放時的畫面,可以看到Focus功能已開啟,Voicing功能則選在Neutral。

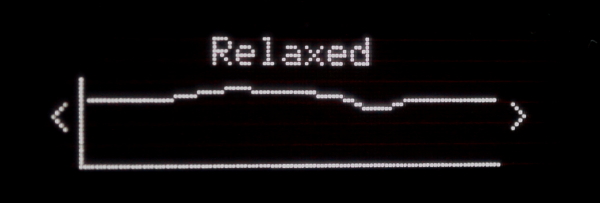

當切換Voicing功能時,螢幕會短暫出現一下該Voicing的頻譜曲線圖,畫面中便是Relaxed這個檔位的頻譜曲線,呈現自然的起伏。

走中性、精準路子

基本上,聽過RoomPerfert後大概不會有人想把它關掉,RoomPerfert與TDAI-2170就像是連體嬰,缺一不可,不過RoomPerfert並不會改變TDAI-2170的音色與個性,RoomPerfert主要是處理空間的問題,讓音場表現大幅提升。那TDAI-2170的聲音到底是什麼走向?我以Dynaudio Contour 60搭配試聽,我發現TDAI-2170與Contour 60都是走中性、精準路子,不帶好惡地盡量重播出錄音中的原始細節,手法理智、冷靜、內斂。不過,擴大機與喇叭都是同樣個性,唱起歌來就像是用第三人稱客觀敘事,聽起來極為精準卻少了些許熱情,於是我將喇叭換成以艷麗、活力著稱的Capriccio Continuo Admonitor Preference Plus書架喇叭與Submonitor MKIII低音柱,看看會有什麼不同。

這麼一搭,聲音就對了!TDAI-2170的對比與動態、透明度、解析力、聲底乾淨程度均屬上乘,可以充分顯現出Admonitor同屬這方面的優點,比起先前的搭配,不僅音色中多了些濃郁與晶潤感,賦予勾魂的魅力,且留存著原本的理性與精準,還添加了熱情成分,讓音樂聽起來更吸引人。由此再次證明,音響未必有絕對的好壞,但搭配是否得宜,聲音是否符合聽者的喜好,比單機更為重要。

2016年第37屆台北音響暨藝術大展紀念CD
接著試聽2016年第37屆台北音響暨藝術大展紀念CD,收錄的是呂紹嘉指揮NSO在台北國家音樂廳的音樂會實況。第1軌威爾第「命運之力」序曲,開頭的小提琴聲部與管樂聲部便展現出優異的光澤,聲音明亮清麗,向上的延伸豐富且輕鬆。但TDAI-2170的優勢不僅在高頻,它的低頻表現更令人激賞。我要說的並不是強奏時的衝擊力,反倒是弱音樂段的低頻形體。TDAI-2170在弱音時仍能輕鬆重播出清晰的低頻線條於軌跡,也就是說,弱的時候它仍保有優異的均衡感與細節,讓高、中、低頻維持應有的比例,音樂起伏依然輕快而生動,因此音樂聽起來不無趣,也不會一直想等激昂樂段的到來。「命運之力」還展現出TDAI-2170另一個優點:細節豐富。因此我能聽到清晰的空間殘響、堂音、尾韻,讓空間的形貌與規模都能具體呈現,更顯錄音的現場感。

馬友友「Bach Trios」專輯
又例如馬友友與曼陀鈴演奏家Chris Thile及低音大提琴Edgar Meyer合作的「Bach Trios」專輯,TDAI-2170如實重現了不同樂器的音色與定位的區別。這樣編制的錄音更能顯出TDAI-2170聲底純淨與定位精準的優勢,任何微小的撥弄、刮擦、廝磨均可聞見,各顯其音色、彈奏方式、形體規模的差別與趣味,及共鳴的質地。更重要的是,三件樂器的分離度、定位簡直可說是一絲不苟,可見RoomPerfert的威力確實不凡。

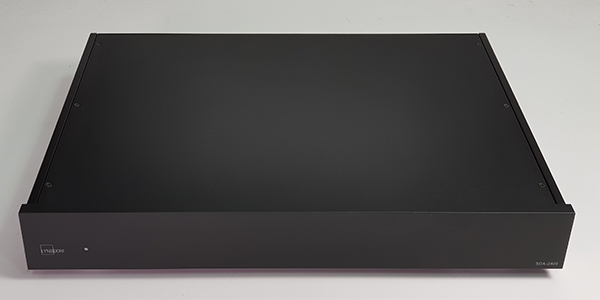

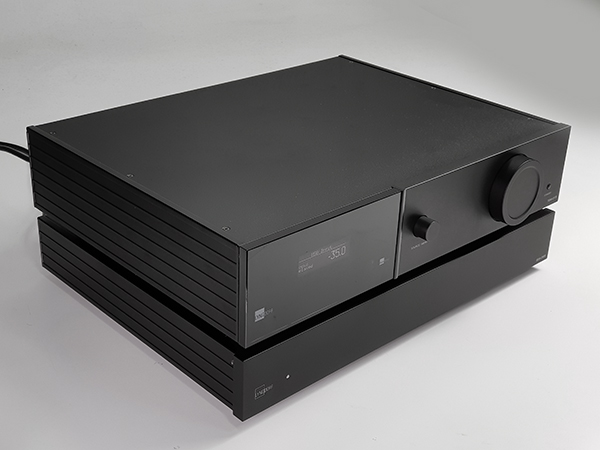

同場加映SDA-2400立體聲後級

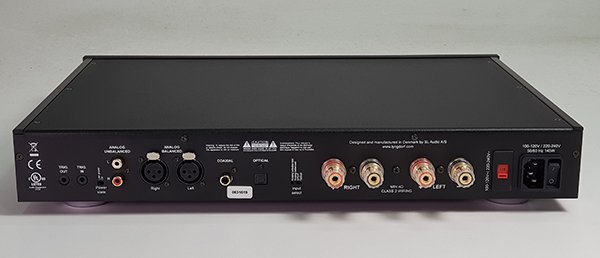

這次TDAI-2170的評測,代理商百鳴公司也一併將SDA-2400後級送來,所以我當然不能錯過難得的bi-amp驅動的機會。bi-amp連接一向都不是件容易的事,你不僅最好有兩台相同的擴大機,最好連電源線、訊號線與喇叭線都一樣,才能把兩個音路的誤差降至最低,從而獲得bi-amp的優點而非缺點。TDAI-2170與SDA-2400讓事情變得簡單。SDA-2400是一台兼具傳統類比輸入與數位輸入的後級,因此只要一條數位線即可連接TDAI-2170與SDA-2400,讓訊號傳至後級時仍能一路維持數位格式,再藉由Lyngdorf的數位放大技術驅動低音音路。據Lyngdorf表示,這樣的方式不僅讓失真保持在最低的程度,噪訊值也最低,因此你獲得的是純然更多功率,而不是徒增的變數。



不過,使用bi-amp並不是把線接上就好,還要更改TDAI-2170的設定。除了要將TDAI-2170的數位輸出設定成低通(Low Pass),分頻點設在5,000Hz之外,輸出至SDA-2400的音量也要減少3dB,並設定延遲0.6毫秒。這些參數都是Lyngdorf給的,所以只要照著設定就沒錯。設定完後,請記得再做一次RoomPerfert。

試聽bi-amp的地點不在U-Audio聆聽室,而是在我家,因為Dyanaudio喇叭從來都只接受單線輸入,Admonitor Preference Plus雖有低音柱,但好像不太適合bi-amp,所以我把兩台擴大機搬回家,用我的Aurum Cantus Grand Harmony喇叭來試試170W+400W的驅動力,用TDAI-2170推中、高音,SDA-2400推低音。與單用TDAI-2170比較,加上SDA-2400的改變在於更好的餘裕度與權威感、更清楚的3D音場呈像、更密實的質量密度、更快速精準的動態變化,不變的則是依然流暢音樂線性與均衡的頻段結構,加之而來自然就是更輕鬆的聽感與更深邃的音場,升級幅度顯著。


事實上,對於多數喇叭而言,光用TDAI-2170已經夠用了,再加SDA-2400只是錦上添花而已,但重要的是,Peter Lyngdorf在設計產品時,就已經把消費者現階段的需求與未來的需要都設想好了,想要升級時,現有器材可繼續使用,添購的設備也能無縫接軌,這樣才是聰明消費。此外,TDAI-2170是極少數能夠「主動」「融入空間」的擴大機,能克服空間的不良影響,而且,從聽感上,我感覺不出RoomPerfert對聲音的活生性、細節呈現有任何副作用,可見它對訊號本身應該沒有造成衰減或影響,能維持音樂的原貌。

器材規格

Lyngdorf TDAI-2170
型式:綜合擴大機
輸出功率:170瓦/4Ω
輸入:Optical×4(最高24bit/96kHz),Coaxial×2(最高24bit/192kHz),類比RCA×2
輸出:Coaxial×1(最高24bit/96kHz),類比RCA×1
尺寸:450×100×360 mm(W×H×D)
重量:8 kg
建議售價:188,000元(含HDMI模組與USB模組)

Lyngdorf SDA-2400
型式:後級擴大機
輸出功率:400瓦/4Ω
輸入:RCA類比×1,XLR類比×1,Coaxial×1,Optical×1
尺寸:450×73×360 mm(W×H×D)
重量:6.5 kg
建議售價:90,000元

進口總代理:百鳴
電話:04-2463-7788
網址:www.currants.info
