撰文/董鴻鈞,攝影/郭振榮 2017/11/21發表,已被閱讀7,780
從成立一開始便主打平民級價位音響器材的NAD,最近在中堅的C系列推出三台D類擴大機C338、C368與C388,建議售價27,900元、42,900元、66,900元。過去,D類擴大技術大多用在NAD旗艦級的M系列產品之中,這三台的出現,無疑象徵D類擴大技術下放。其中C338融合Chromecast播放功能,C368與C388則可藉由「MDC模組化設計」插槽擴充播放功能,再度發揮NAD一機多用、為用家著想的高C/P值設計精神。這次,NAD代理商迎家將C388與C368送來我們編輯部評測,讓我們體驗NAD新世代綜擴的魅力。

NAD:發燒圈中的大眾情人

若讀者是有二、三十年以上資歷的發燒友,相信一聽到NAD這個牌子,必定觸動您心中美好的青春回憶。原因無他,這個1972年於倫敦成立的音響廠牌,在總工程師Bjorn Erik Edvardsen以及營運經理Martin Boris的主導下,推出一部部價格親民又深具實力的器材,其中最具名氣的莫過於3020綜擴,物美價廉的功能設計,加上舒適迷人的英國聲韻,成為當時許多年輕族群第一台入手的音響器材,在音響史上,佔有難以超越的地位。

NAD像許多老牌子一樣,面臨音響市場衰落,也經歷過易主轉手的命運。現在的NAD,已成為Lenbrook集團旗下的廠牌之一,總部也遷至加拿大,不過NAD這個歷史悠久的廠牌,依舊延續務實、親民的產品設計理念,在市場中持續活躍著。我想,這除了Bjorn依舊參與NAD的產品設計有關外,還有一個很重要的因素,那就是Lenbrook集團旗下還擁有喇叭廠牌PSB,以及專攻無線數位播放器材的廠牌Bluesound。PSB由Paul Barton創立,他長期在加拿大國家科學委員會(National Science Council, Canada)進行聲學研究,並以其研究成果打造出高C/P值的喇叭;Bluesound則是打造出各式Wi-Fi播放器材以及「BluOS」播放軟體,讓用家以便捷的無線方式,聆聽Hi-Res音檔以及MQA音檔。

NAD現在成為Lenbrook集團,可以與PSB與Bluesound共享資源,發揮綜效,開發出迎合當今市場需求的器材,像是NAD先前推出的HP系列耳機、以及D3020 DAC,皆是為當今用家聆聽趨勢開發出的力作,受到市場好評。


運用D類擴大技術已累積豐富經驗

NAD不但緊密跟隨市場趨勢,更是使用D類擴大的先驅。在這邊,我們先花一下時間,了解何謂D類擴大。根據Thomas L. Floyd所寫的教科書《Electronic Devices: Conventional Current Version》(2008),D類擴大電路首先將輸入波形轉換成電位在「on」與「off」切換、寬度不一的脈衝波,也就是所謂的PWM(Pulse-Width Modulation,譯作脈寬調變)訊號;接下來PWM訊號會傳送到由兩枚電晶體(通常為MOSFET)組成的共源放大級,其中每個電晶體皆以高速方式在「on」與「off」間不斷切換,而且當一個電晶體為「on」時,另一個電晶體便為「off」。理論上經由這樣的設計,訊號在經過此級時功率幾乎沒有損失,因此可以傳達極大的功率。最後,經過功率放大的PWM訊號會經過低通濾波器,將PWM中多餘的諧波濾掉,還原出原始的波形,傳送到負載(在雙聲道系統中,負載及為喇叭)。

很多人一看到D類擴大的「D」字,便直覺以為它代表數位(Digital),也以為其電路皆採全數位設計,事實不然。儘管PWM訊號具有數位訊號的性質,但D類擴大的輸入訊號可以為類比訊號。至於為何叫做「D類」,只是純粹與A類、B類、C類擴大電路做區分而已。

NAD過去推出的Master系列擴大機中,便率先採用便以Zetex以及CSR設計的「直接數位回授擴大器」(direct digital feedback amplifier,簡稱DDFA)模組,而且還採全數位運作方式,只接收數位訊號,將接受到的PCM訊號重新取樣,轉換成高頻PWM的脈衝訊號進行功率放大,最後在以特製的高頻濾波器轉換成類比訊號,傳送至喇叭;至於音量控制,也以增加數位音頻字元深度的方式,讓數位訊號有足夠的Headroom進行音量調變。

D類擴大有體積小、效率高的特點,但是因為其以高頻運作,容易產生高頻噪訊,若是濾波電路設計不良,容易產出冷刺的聽感。然而,NAD將D類擴大運用在旗艦級的Master系列上,足見其對D類擴大深具信心。事實上,我在《高傳真》396期(2014年二月)中評論過NAD的M51前級,其內便是搭載Zetex的DDFA擴大技術,不但能呈現清晰的細節,而且聽感柔順,音量關小時,也不會有一般數位音控「浮而無力」的聽感,的確給我良好的印象。

採用具有回授路線的Hybrid Digital技術

這次推出的C388、C368與C338中所使用的D類擴大設計,不同於上段提到的M系列,而是與同廠的D3020一樣,採用NAD開發而出的「Hybrid Digital」技術。該技術可以分成DAC電路以及功率放大電路兩大部分討論。首先,這三台器材接具備DAC電路,針對輸入的輸入訊號,原廠設計出獨特的「Asymmetrical PowerDigital」電路架構。不同於一般常見的雙差動式電路(dual-differential circuit)結構,「Asymmetrical PowerDigital」DAC電路架構將其中一個聲道轉換成反相訊號,經過功率放大電路後,再恢復訊號的極性。原廠聲稱,這樣的設計,可以有效分配D類功率擴大電路上切換式晶體的工作負擔,讓擴大電路運做更有效率。

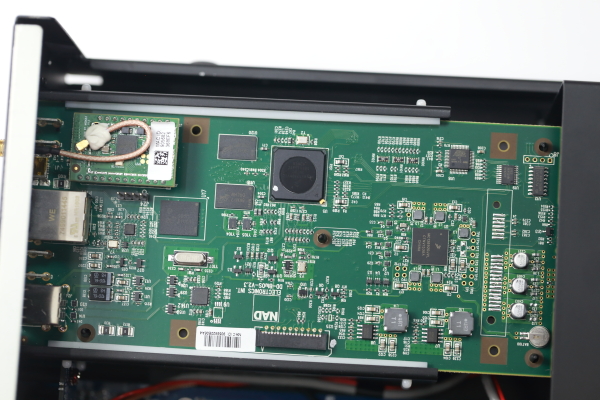

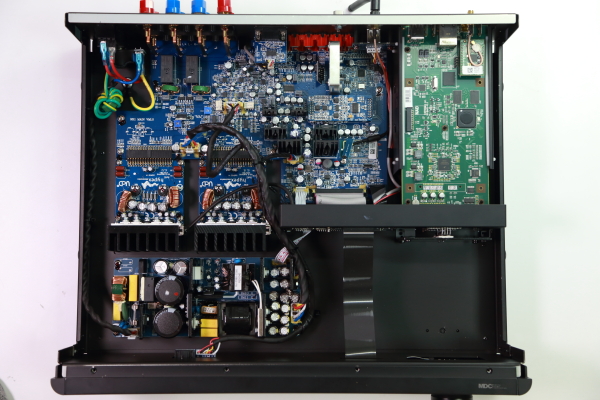

C388的內部電路,其中畫面右邊的綠色電路板為MDC BluOS-2模組,送來本站時,已安裝於本機之上。


至於功率擴大電路方面,NAD採用荷蘭Hypex推出的UcD直接將類比訊號轉換成PWM訊號,進行功率放大。更重要的是,NAD還在UcD的基礎上,增加了回授電路,以降低失真。回授電路各有其擁護者,採用它的設計者認為它可以降低總諧波失真,不採用它的人認為它會增加暫態互調(transient intermodulatuion,簡稱TIM)失真,讓聽感變得更為生硬。NAD在技術白皮書中表明,回授電路會造成過高的TIM失真是因為設計不當所致,而且回授電路在擴大機中有其必要。NAD認為,如果電路設計合宜,並適度地使用局部回授電路,可以減少相位偏移,並同時降低THD與TIM失真,效果會比無回授電路的設計要來得好。

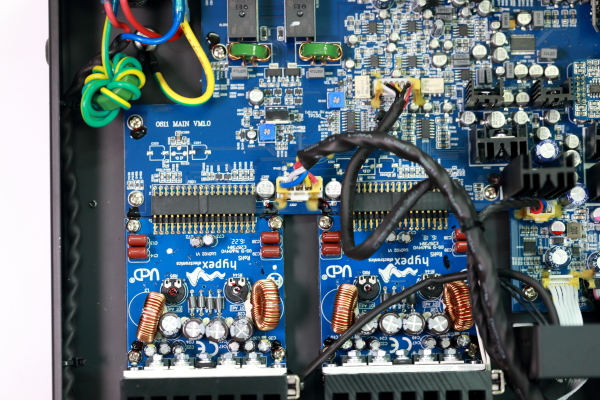

C388使用兩塊Hypex UcD D類擴大模組,而C368只有一個。

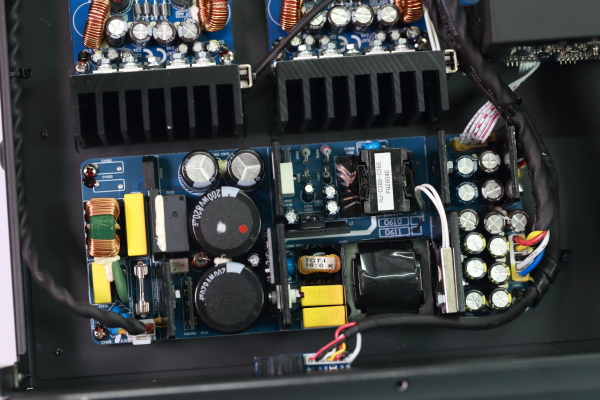

C388中所使用的交換式電源。

具備MM唱放、藍牙與S/PDIF輸入

解釋完這三款綜擴獨特的D類擴大電路技術,現在我們輕鬆一下,將焦點放回C388與C368外觀功能上。C388機身比C368略厚,不過顯示螢幕、旋鈕按鍵,以及端子配置幾乎相同。在數位輸入方面,它們都具備兩組S/PDIF RCA同軸與Toslink光纖輸入,並還具備一個藍牙接收天線插孔,讓用家得以透過無線方式播放音樂。在類比輸入端子方面,C388與C368除了具備兩組Line-In RCA端子外,原廠還考量到黑膠捲土重來的趨勢,為這兩台擴大機搭載一組MM唱放輸入,讓用家可以直接連接黑膠唱盤,享受聆聽黑膠的樂趣。

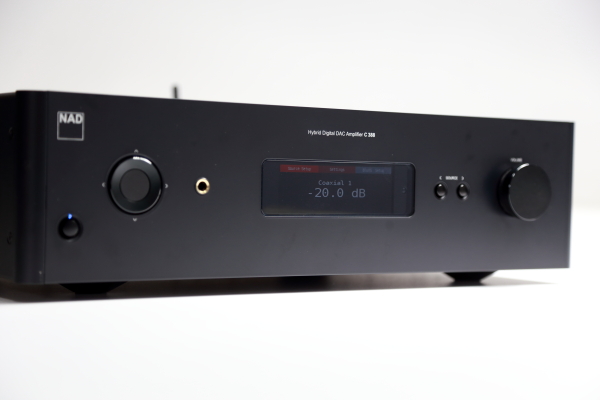

C388面板上具備一個6.3mm耳擴輸出孔。

C388與C368皆具備兩組喇叭端子,可以同時連接兩對喇叭,用家可以透過遙控器選擇讓其中一對喇叭發聲,對於喜愛收藏喇叭的玩家來說,這樣的設計,讓A/B比較更為方便。在此輸出模式下,C388的各聲道連續輸出功率可達150瓦(8歐姆承阻),而C368則可達80W(8歐姆承阻),除此之外,C368還多了一個「橋接模式」切換鈕,當該鈕切至「MONO」模式時,Speaker A的R-與L+端子便會成為左聲道的喇叭輸出端子,而Speaker B的R-與L+端子則成為右聲道喇叭輸出,如此一來,C368變可傳達更充足的推力,在8歐姆承阻下,各聲道連續輸出功率可達300瓦。除此之外,這兩台綜擴也具備耳擴輸出,讓用家得以透過耳機聆聽音樂,而不干擾其他人。

數位播放功能可藉由MDC模組擴充

看到這邊,相信有些讀者心中必定有此疑問:既然C388與C368內部已經擁有DAC電路了,為什麼背板上只有光纖與同軸數位輸入,卻沒有播放數位流比較常用的Type B USB以及乙太網路孔?可別忘了,一開始我們就有提到C388與C368具備MDC模組化設計,在這兩台器材背板的左方,預留兩個模組插孔。目前NAD共推出三款MDC模組:「DD HDM-1」具備HDMI端子,可與多聲道器材連用;「DD USB 2.0」則具備Type A與Type B USB端子,可分別播放儲存在外接硬碟與電腦數位音檔;「MDC BluOS」則是由NAD姊妹廠牌Bluesound設計,具備以太網路孔還有連接Wi-Fi接收裝置的Type A USB插孔。這次C388與C368送來我們編輯部時,MDC BluOS已經安裝在C388上了,至於其操作與聽感如何,留待後面說明。

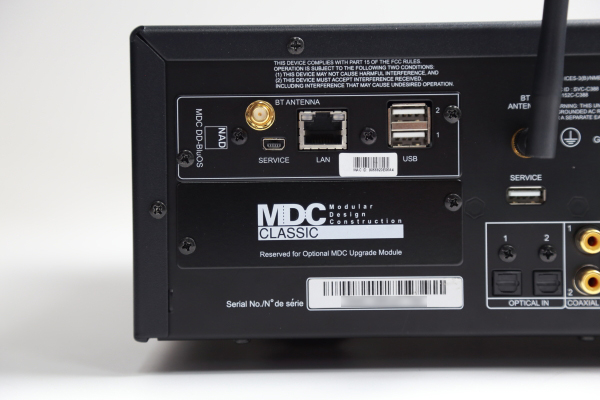

MDC BluOS 2模組上具備乙太網路插孔,另外兩個Type A USB插孔可以連接Wi-Fi接收模組,讓用家透過Wi-Fi無線播放,也可以連接外接硬碟,直接播放音樂。該模組還具備藍牙天線插孔,播放手機內的音樂更為方便。

試聽時,我以C388為主角,並以公司的North Star Design Model 192 MK II CD CD播放機做為訊源,並透過Early Bird的數位同軸線連接至C388。既然D類擴大標榜高效率,為了測試C388是否能傳出充足的功率,我特別搭配體積龐大的Dynaudio Contour 60喇叭,探知C388的真正實力。

速度敏捷,定位明確

首先我播放德國豎琴演奏家Evelyn Huber的演奏專輯《Inspire》中的〈Abendsomme〉。儘管這張專輯音樂風格靜謐,但是配器豐富,錄音效果十分發燒,相當適合測試聲音背景的純淨度以及聲音定位。透過這套系統,我可以明顯感受到樂曲一開始的風鈴聲、笛聲、豎琴聲都有著極為清晰、明確的定位,而且音場從喇叭前方大約50公分的位置一直往後延伸至喇叭後方的區域,音場寬度也超越喇叭的擺位,空間感十分完整,絲毫沒有渙散、凹陷之處,讓我印象深刻。

D類擴大擁有音色生冷、音樂性不足的刻板印象,但是聆聽此曲,我感受不出C388有此缺點。各種樂器的形體,都帶有乾淨俐落的邊緣;而高音成分強烈的風鈴聲,彷彿散發著晶瑩剔透的光芒,而非如通車頭大燈那種刺眼的光線;豎琴在彈奏時,透過這套系統我也可以明顯聽到指腹滑過琴弦時的各種瞬間細節;樂曲中還有一段小提琴模仿鳥鳴的橋段,儘管聲音細微,但是聲線帶有玲瓏的曲線以及清晰的邊緣,不會毛躁;緩緩敲擊的鼓聲,也展現軟硬適中的質地,低音也可以下潛極深,帶來舒適的聽感。總而言之,透過這套系統聆聽這段樂曲,我可沉進在其舒適的氣氛之中,完全沒想到C388是一台採用D類擴大的擴大機。

接下來,我播放John Coltrane Quartet在《Ballads》中演奏的〈All Or Nothing At All〉。透過這套系統播放,我也可以感受到Double Bass、爵士鼓、鋼琴與薩克斯風各有明確的定位。更重要的是,我發現C388與Dynaudio Contour 60之間互動良好,在呈現樂曲開頭的爵士鼓獨奏時,鼓聲不但軟硬適中,力度充足,而且反應速度十分敏銳,能夠將爵士樂中靈感即時湧現、情緒跌宕多姿的特色完整展現出來。至於擔當領奏的薩克斯風,透過這套系統聆聽,不但有寬碩的形體,而且聲音質地擁有極高的密度,聽起來柔軟又帶有勁道。我相信,Dynaudio Contour 60厚實溫暖的音色為薩克斯風帶來寬厚的形體,而C388的推力與密度讓薩克斯風的聲響更具份量。

推力不同凡響

之後,我播放Rene Jacob莫札特歌劇《Idomeneo》第三幕最後管弦樂團演奏的夏康舞曲片段。此錄音空間感十分寬廣,透過此系統播放,我可以明顯感受到空間寬度與高度比前面兩首增加了許多,而且管弦樂團節奏輕快、精神抖擻的演奏,聽起來反應靈敏,線條也帶有一些厚度與暖意,尤其演奏至強音節拍時,定音鼓也順勢加入,聲音從這套系統傳送出來,能量豐沛,而且收放迅速,讓我能夠直接感受到莫札特歌劇特有的輕快氣息。播放至〈Larghetto〉時,節奏轉慢,樂曲散發閑適的田園氣息,而在C388與Dynaudio Contour 60的合力詮釋下,節奏活潑,氣氛生動,弦樂部分堪稱滑順,不會有明顯的冷刺聽感。

最後,我播放蘇格蘭後搖樂團Mogwai在《Come On, Die Young》中的〈Year 2000〉。這首曲子運用的音效手法十分豐富,為帶有懸疑氣息的主旋律中增添活潑、頑皮的氣息。透過C388與喇叭的聯手詮釋下,鈸聲質地細膩,猶如大量的金粉灑落在喇叭前方的空間,而貫穿全曲的鼓聲節奏,魄力驚人,讓我心跳也跟著鼓聲不斷起伏跳動。至於略帶慵懶氣息的電吉他旋律,與不時在樂曲中出現的奇特音效不斷交織,透過系統播放,前後層次分明,透視感強烈,不會有音像過於平面、擁擠的感覺,讓我明顯置身於Mogwai樂團用音符精心營造的異想世界。

MDC BluOS-2設定不同於一般DLNA

聽完了C388與North StarDesign Model 192 MK II CD CD播放機搭配下的聽感,接下來我來談談MDC BluOS 2模組的操作體驗與聽感。這個由NAD姐妹品牌Bluesound技術支援開發而出的網路串流播放模組,除了具備一個乙太網路輸入孔外,還有兩個Type A USB端子,一方面可以連接模組附帶的Wi-Fi USB模組,讓此模組可以透過無線Wi-Fi播放音樂,另一方面,還可直接外接硬碟或USB隨身碟,直接播放儲存在內的音檔。此外,MDC BluOS 2模組還具備一個藍牙接收天線插孔,而且支援aptX傳輸格式,讓CD取樣率的音檔透過藍牙傳輸時,有機會不受有損壓縮處理,以避免音訊產生劣化。透過區域網路連線與外接硬碟播放音樂,MDC BluOS 2最高可以支援至24 bits/ 192 kHz的取樣率,除了WAV、FLAC、ALAC等常見的檔案格式外,還支援近年來在歐美討論十分熱烈的「MQA」Hi-Res Audio音訊壓縮技術。Tidal上的「Tidal Master」便是以MQA格式傳送的,一般不支援MQA的播放器材僅會將訊號以44.1kHz/16 bits與48kHz/16 bits的格式處理,但是透過MDC BluOS 2播放,MQA訊號便可還原成Hi-Res Audio的格式,讓用家有機會聽見解析力更為豐富的串流音訊。

看到MDC BluOS-2具備乙太網路孔,也支援Wi-Fi連線,相信很多人會以為MDC BluOS-2是透過UPnP/DLNA的通訊協定播放音樂,事實不然。原廠認為,無論透過DLNA或是Airplay,其規格皆為公訂,在使用上有諸多限制。因此,MDC BluOS-2存取區域網路中的音檔的方式,採用Blusound特別開發的技術,而MDC BluOS-2也僅能透過Blusound推出的APP「BluOS」遙控。若是使用「PlugPlayer」、「Arcam MusicLife」等專為DLNA播放設計的APP,是沒辦法在播放器列表中找到MDC BluOS-2的。

在測試MDC BluOS-2模組時,我透過網路線將其連接至公司的區域網路,而前述試聽的CD也以iTunes轉乘ALAC檔,存於公司的Synology DS212中。一開始,我試著在BluOS APP尋找NAS的檔案匣,卻發現NAS並沒有出現在APP中的媒體櫃列表。原來,BluOS並不像其它DLNA軟體一樣,可以自動搜尋到NAS的位置,而是要自行輸入NAS在區域網路中的路徑,才能讓APP播放NAS中的音檔。以我們公司的NAS為例,該NAS在公司網路顯示的名稱為「DS212」,而音樂檔案皆存在NAS內第一層的「Music」資料夾內。因此,我必須在APP中輸入NAS的路徑「//DS212/music」,之後APP便會開始為每個音檔建立索引。公司內的NAS大約儲存4500至5000個音檔,APP大概花了10至15分鐘將所有索引建立完成,如此一來,APP方可播放NAS中的音樂。

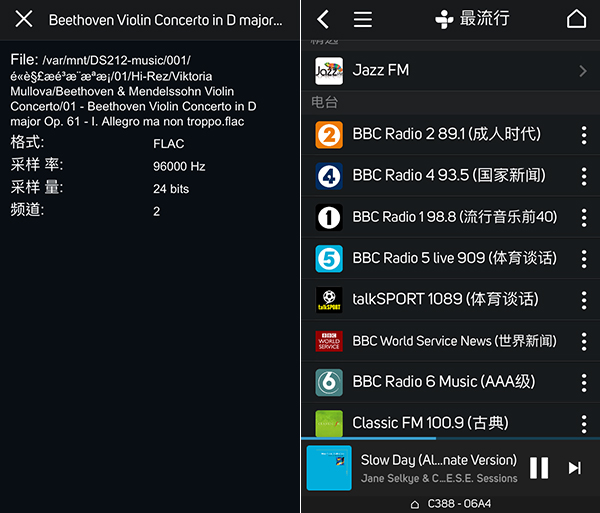

透過MDC BluOS-2模組播放與先前相同的測試音樂,我發現其聲音大致與先前以North StarDesign Model 192 MK II CD CD播放機的系統一樣,細節豐富清晰,反應明快,不過在旋律轉折、音場大小以及低頻下潛能力方面,表現略遜於前者。至於BluOS APP的操作方面,介面簡單易懂,而且進入播放畫面時,可以得知音檔的路徑位置、檔案格式以及取樣率,對於喜歡比較版本的玩家而言,這樣的設計的確能發揮事半功倍之效。此外,在搜尋專輯時,每一張專輯封面的圖示大而清楚,而且就跟Google一樣,只要輸入專輯名稱的頭兩三個字母,想要搜尋的專輯便可迅速出現,除了播放NAS中的音檔外,BluOS APP還融合了Spotify、Tidal、Tunein等網路串流服務,無需跳出APP,便可享用豐富的音樂資源,操作相當便捷。

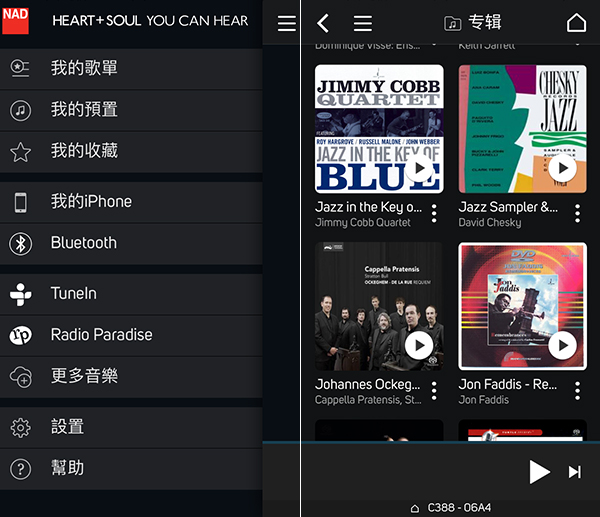

圖左:BluOS的主選單,若要查詢NAS的音樂,需進入「更多音樂」的選項中。圖右:BluOS的專輯列表,能清晰呈現專輯封面,十分美觀。


搭配大型落地喇叭的實惠選擇

最後,我也使用C368與North StarDesign Model 192 MK II CD CD播放機以及Dynaudio Contour 60搭配,播放相同的樂曲,我發現C368與C388最大的差別在於推力,相較於後者的從容、穩重,前者雖然也能讓喇叭傳達充足的音量,不過在低頻的出手力道上,顯得略為緩不濟急。礙於器材還要急著轉交其它音響媒體評測,再加上音響展前工作進度吃緊,我無法讓C368搭配其它喇叭,得知其真正實力,但是我相信若其推動體積較小的落地喇叭或書架喇吧,應該會有不錯的表現,這樣的臆想,就看C368日後還有沒有機會送來我們公司評測,再做證實。

儘管MDC BluOS-2模組在一開始設定上略為麻煩,但是我發現C388本質不錯,推力充足,手法俐落,中性的音色中又能展現圓滑的旋律線條以及空間定位,由此可見,NAD再度以優異的電路設計,屏除一般人對於D類擴大的成見。若您對落地喇吧的份量與氣勢心儀已久,卻又擔心要在擴大機上面付出過高的預算,NAD C388會是個相對便捷、實惠的強力選擇!

器材規格

NAD C388
型式:DAC綜合擴大機
4歐姆與8歐姆承阻下連續輸出功率(立體聲):>150W (at rated THD, 20-20kHz, both channels driven)
動態輸出功率:2 Ω 400W、4 Ω 350W、8 Ω 250W
總諧波失真(20Hz-20kHz):<0.02% (250mW to 150W, 8Ω and 4Ω)
訊噪比:>95dB
阻尼因數:>150 (ref. 8 Ω, 20Hz and 6.5kHtz)
頻率響應:±0.03 (20Hz-20kHz)
左右聲道分離度:>75dB (1kHz)、>70dB (10kHz)
待機功率:<0.5W
數位輸入端子:同軸 x 2,光纖 x2
類比輸入端子:Line In x2,MM唱放 (輸入靈敏度:0.3mV,ref. 200mV pre-out)
尺寸(W x H x D):435 x 120 x 390mm (17 1/8 x 4 3/4 x 15 3/8)”
淨重:11.2kg
價格: 66,900元

NAD C368
型式:DAC綜合擴大機
4歐姆與8歐姆承阻下連續輸出功率(立體聲):>80W (at rated THD, 20-20kHz, both channels driven)
8歐姆承阻下連續輸出功率(橋接模式):>300W(at 20-20kHz, at THD 0.03%)
動態輸出功率:2 Ω 250W、4 Ω 200W、8 Ω 120W
動態輸出功率:4 Ω 560W、8 Ω 500W
總諧波失真(20Hz-20kHz):<0.03% (250mW to 80W, 8Ω and 4Ω)
訊噪比:>98dB
阻尼因數:>300 (ref. 8 Ω, 20Hz and 6.5kHtz)
頻率響應:±0.03 (20Hz-6.5kHz)
左右聲道分離度:>75dB (1kHz)、>70dB (10kHz)
待機功率:<0.5W
數位輸入端子:同軸 x 2,光纖 x2
類比輸入端子:Line In x2,MM唱放 (輸入靈敏度:0.3mV,ref. 200mV pre-out)
尺寸(W x H x D):435 x 100 x 390mm (17 1/8 x 4 3/4 x 15 3/8)”
淨重:7.8kg
價格: 42,900元

MDC DD-BluOS
型式:網路串流模組
端子:乙太網路輸入孔 x 1
Type A USB端子 x 2
Type B USB端子 x 1
附件:螺絲、Wi-Fi接收模組,藍牙天線
價格:17,900元

進口總代理:迎家音響
電話:(02)2299-2777
網址:www.audio-supply.com
