| 撰文/戴天楷，攝影/郭振榮 |
2016/05/27發表，已被閱讀131,367次
|
|
三年前，天樂Divini推出了他們第一對DIY喇叭套件Kit-D，U-Audio編輯部也拿到一對。從拆箱到組裝，幾位編輯同仁一起參與，邊組裝、邊拍照、邊品頭論足，好生有趣。組裝完成後架起試聽，大概因為是自己組裝的緣故，試聽喇叭也特別有親切感。當時初見Kit-D，郭總編還說，這對喇叭的樣子活像Dynaudio Micron小喇叭，頗有向經典喇叭致敬的意味。
姑且不論當初Kit-D是否有意「複刻經典」，那個套件確實帶給不少朋友實作樂趣。製作喇叭其實沒有那麼容易，不是東拼西湊買幾個料件，拼裝起來就能好聽的。單體製作或挑選、分音器設計、箱體設計、乃至於挑選被動元件，無一不是學問。這就是喇叭製造商的know-how，尤其是箇中許多眉眉角角，還有特別的調音手法，這才造就了千百喇叭不同聲。

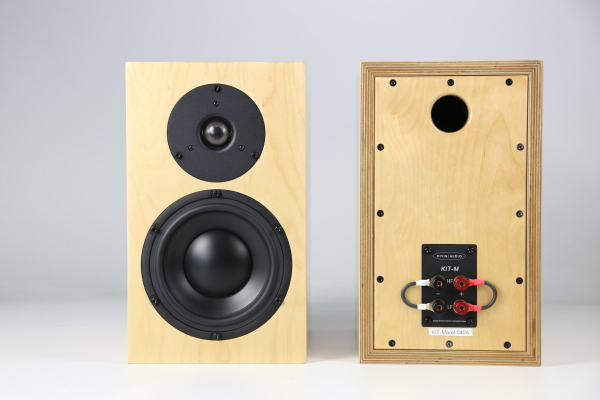

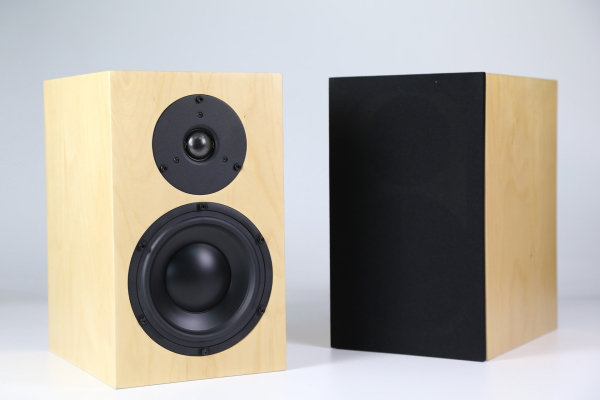

 | | 天樂這套Kit-M比起當年的Kit-D要大上不少。面網採磁吸式設計，因此前帳板上沒有任何固定面網的卡榫或孔洞，喇叭看起來更素雅。 |
套件組裝簡單，一根六角扳手就搞定
天樂的這個Kit-M套件就跟之前推出的Kit-D套件一樣，由原廠將需要專業把關的關鍵工作先做好，消費者只要簡單組裝，即可完成一對自己動手做出來的喇叭，還不必擔心這裡不對、那裡有錯。什麼最困難？無非就是分音器和喇叭箱體，不是每個音響迷都有手電焊的好功夫，至於箱體製作，榫接、上膠、黏合也都要經驗，至於箱內貼附的吸音材料，用量幾何也都要計算。這些麻煩事，天樂都幫您搞定了。因此，您組裝時不必動電烙鐵，也不必親手上膠，只要拿一把六角扳手，顧著上螺絲即可。上IKEA買過家具嗎？天樂的喇叭套件組裝，甚至比組裝IKEA家具還容易呢！

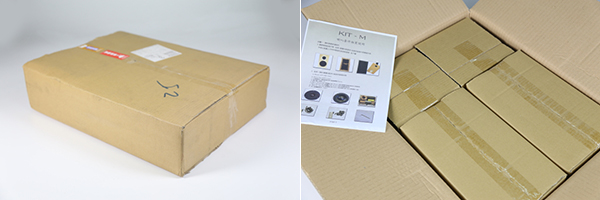

 | | 套件共有兩箱，一箱是單體、分音器、螺絲；一箱裝著兩個音箱和背板。 |

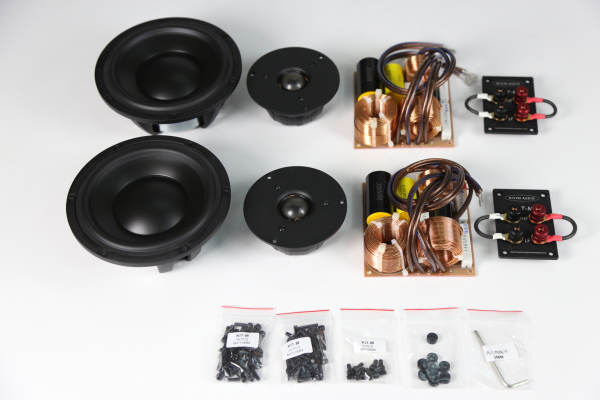

 | | 所有零件攤開桌上，單體、分音器、端子座不會搞錯，但螺絲請看清楚，不同長度規格的螺絲用在不同的地方。 |
產品分裝在兩個紙箱裡，兩個喇叭箱體裝在一個較大的紙箱，另一個較小的紙箱當中，則裝了喇叭單體、分音器、螺絲等配件。按著組裝說明書的指示，一個步驟一個步驟地來，就能很順暢的完成。組裝時有幾個需要特別留意的地方，在此提醒各位讀者：
第一，內六角螺絲口徑都是M4尺寸，但長度有別，各有其功用，不要用錯。最長的20mm用於鎖定箱體背板，次長的14mm螺絲用於固定單體、分音器與喇叭端子鋁板，最短的8mm螺絲則用於將分音器接線鎖定在喇叭端子上。原廠貼心地附上一只內六角螺絲扳手，所有組裝工作都靠它完成，當您鎖完66顆螺絲之後，您的Kit-M就可以上機唱歌了。
第二，在接線時，務必注意極性。每一個接線的步驟，都要留意極性正確，才不至於事後發現聲音有問題，卻還要逆向拆解，一環一環找問題。原廠特別在配線上以顏色為區別，方便消費者組裝時辨識正負極以及高低音。即便如此，還是請用家看清楚分音器的出線標示再下手，為什麼這麼說呢？因為我就遇到狀況。

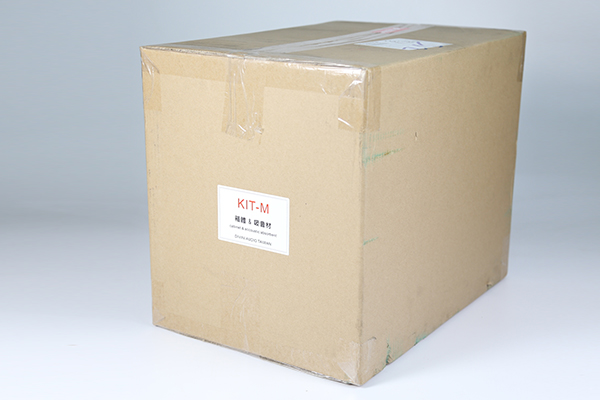

 | | 喇叭箱體裝在一個大紙箱內。 |
 | | 此箱內裝兩個喇叭音箱總成，包括空箱（內部都貼好了波浪吸音棉）、背板（已黏妥低音反射管）、磁吸式面網。 |
由於明白接線極性正確的重要，我在組裝時特別留意接線的極性標示。在組裝第一支喇叭時，我小心地每一次接線，都回溯到分音器出線處，確認極性無誤後才接上。組第二支喇叭時，因為有了經驗，就沒那麼費心，只按著說明書的指示接線。完成後一上機試聽，天啊，這是什麼聲音：沒有音像，沒有聚焦，聲音是發散的。我明明很小心了，不應該出錯才對，怎麼聲音好似反相了呢？我找同事討論，確認聲音反相了，心中縱有不服，還是得拆開檢查。後來才發現，原來其中一支喇叭的分音器出線有錯，原本有藍色邊線的喇叭線應該是正極，結果那一個分音器的低音出線，在原廠組裝時卻反接了。倘若按著組裝步驟，最後要連接單體時，分音器出線端會被箱內吸音棉遮蓋住而難以確認，因此在組第二支喇叭時，我就便宜行事，只認線色沒認出線口，這才出狀況。排除接線問題之後再試，這樣聲音就回歸正常了。基於上述經驗，在此奉勸消費者，組裝時頂好多費點心，確認出線的極性再連接。
套件製作精良、用料精挑細選
話說這對Kit-M，箱體就跟Kit-D一樣，採用樺木夾板。就連國外大廠，身價貴上幾倍的喇叭，都很少採用樺木夾板做箱體，而多半使用MDF板。原因很簡單，相對於樺木夾板，MDF成本低而且加工容易，適合從事大量生產。那天樂為什麼要用樺木夾板呢？因為經過高壓黏合的樺木夾板，硬度更好，諧振更低，可以避免MDF箱體本身特性所帶來的音染。因此，即使箱體成本更高，天樂還是選用樺木夾板為材料。
 | | Kit-M，箱體就跟Kit-D一樣，採用樺木夾板。經過高壓黏合的樺木夾板，硬度更好，諧振更低，可以避免MDF箱體本身特性所帶來的音染。因此，即使箱體成本更高，天樂還是選用樺木夾板為材料。 |
不同於Kit-D使用Scan Speak單體，天樂為Kit-M挑選的是Morel的單體。高音單體的型號是Morel CAT-308，這是一顆1.1吋的絲質軟半球高音，振膜表層經過Acuflex塗料處理，音圈套筒和繞線用的都是鋁質材料，可耐受大電流而不損壞。此單體向上延伸可達25kHz，選用這顆單體，能讓Kit-M的高音延伸性更好。中低音單體是6.3吋的Morel TIW 634Ft，使用複合材質聚合物振膜，音圈選用鈦金屬作為套筒材料，以鋁質細線繞製而成。音圈口徑足有3吋，大口徑音圈可縮短音圈的長度，這樣，音圈在磁隙間的前後移動距離較短，如此磁力系統能以更有效、準確地控制音圈的游移。此外，音圈與振膜相接的直徑更寬，在單體活塞運動時，振膜表面也就更穩定、更不易形變。上述理由能帶來理論上更低的失真。磁力系統由雙磁鐵構成，鋁質框架則給予單體穩定的支持，開放的框架結構更提供了有效的散熱。

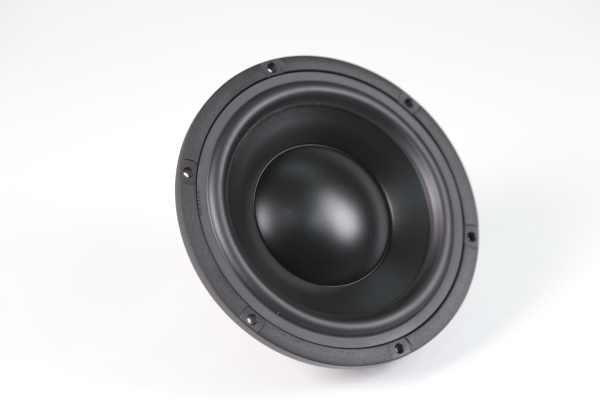

 | | 天樂為Kit-M挑選的是Morel的單體。中低音單體是6.3吋的Morel TIW 634Ft，使用複合材質聚合物振膜，音圈選用鈦金屬作為套筒材料，以鋁質細線繞製而成。 |

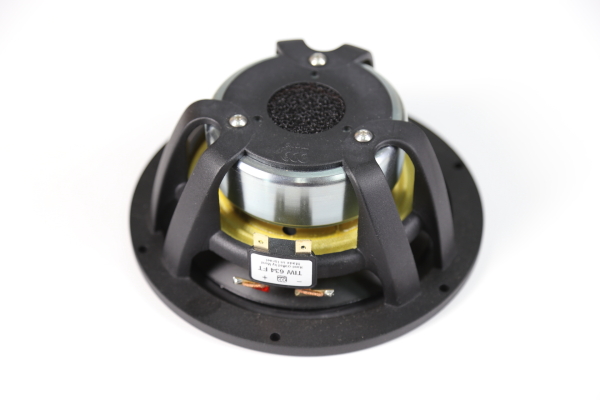

 | | 磁力系統由雙磁鐵構成，鋁質框架則給予單體穩定的支持，開放的框架結構更提供了有效的散熱。 |

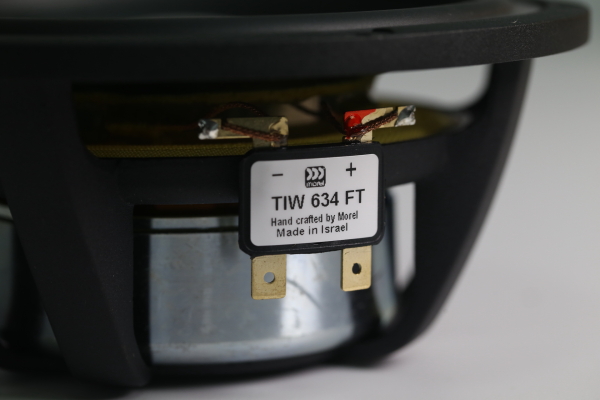

 | | 驗明正身：由以色列Morel原廠手工製作。 |
我上網查了一下，這顆Morel的高音單體，零售價一個就要一百塊錢美金（$99.99，還不含稅），這顆中低音單體則是一個一百五十塊美金（同樣是未稅價）。這樣光是四顆單體就要五百元美金。再加上：樺木夾板箱體、分音器、喇叭端子等材料，天樂為Kit-M開出的28,000定價，可真是划算。我實在不知道天樂在想什麼，這樣能賺得到錢嗎？

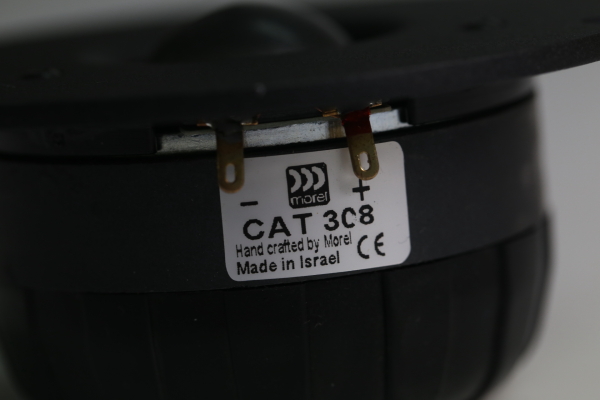

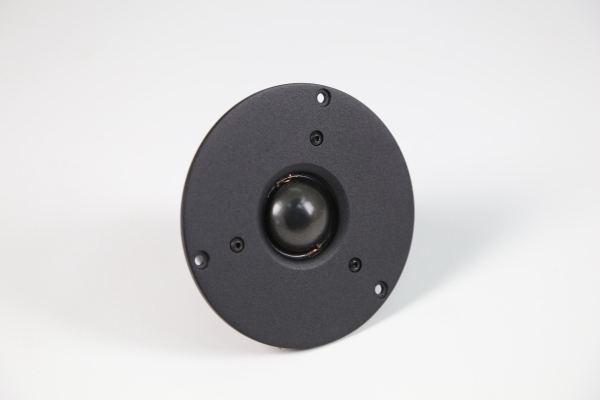

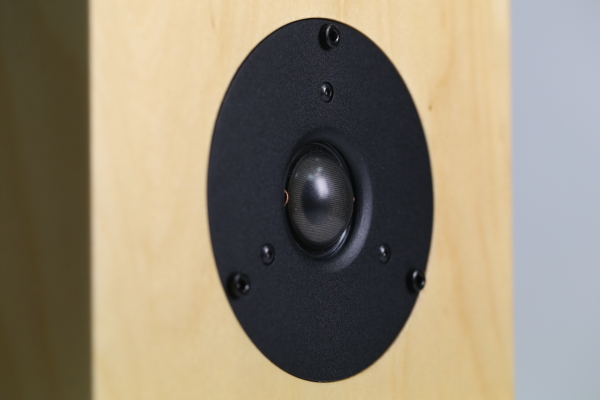

 | | 高音單體的型號是Morel CAT-308，這是一顆1.1吋的絲質軟半球高音，振膜表層經過Acuflex塗料處理，音圈套筒和繞線用的都是鋁質材料，可耐受大電流而不損壞。 |

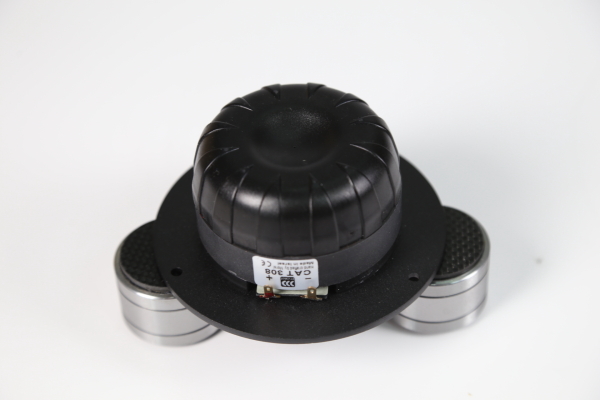

 | | Morel CAT-308高音單體的背面。（因為振膜突起，為了順利拍攝單體背面，因此攝影同仁以避震腳錐架高，腳錐可不在套件項目中喔。） |
 | | 這顆Morel的高音單體，零售價一個就要一百塊錢美金（$99.99，還不含稅），這顆中低音單體則是一個一百五十塊美金（同樣是未稅價）。這樣光是四顆單體就要五百元美金。天樂為這個Kit-M真是好料盡出。 |
除了音箱和單體用上高單價、高成本的材料，其他地方也都顯出天樂的用心。分音器的用料看來都是經過挑選的，其上大型電容和空心電感，尤其顯眼。其中台製Bennic電容，雖不是音響迷心裡的發燒用料，但它們也是本土老字號，料件品質穩定良好。Kit-M採取三階分音，以-18dB/oct的方式，衰減高音與中低音單體的頻率響應曲線。從單體選擇、音箱製作，乃至分音器設計，看得出天樂是已追求精確、傳真的走向來打造Kit-M。

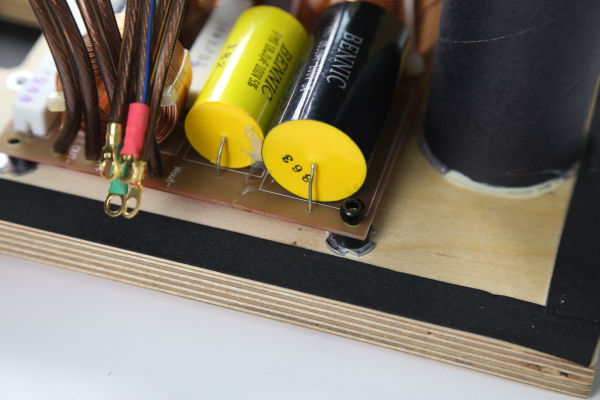

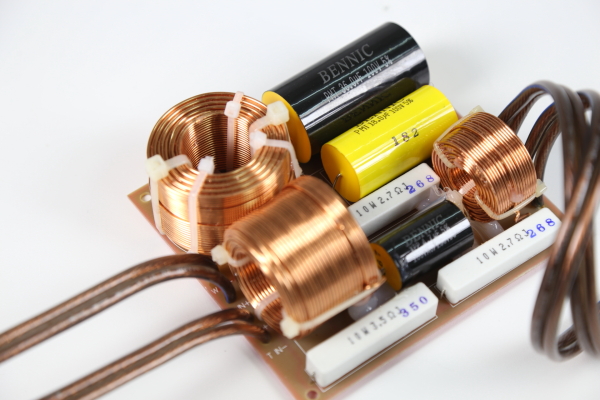

 | | 分音器的用料看來都是經過挑選的。其中台製Bennic電容，是本土老字號，料件品質穩定良好。Kit-M採取三階分音，以-18dB/oct的方式，衰減高音與中低音單體的頻率響應曲線。 |
此外，音箱背面的喇叭端子底座，是整塊鋁板，以四枚內六角螺絲鎖定在音箱背板上，面積更大、質量更重，諧振點也就更低，不但看起來頗有高級味，還能兼顧聲音考量。喇叭端子也講究，端子本身是紅銅材質，正負極端子分別套以紅色和黑色的螺帽，表面施以霧面噴漆，為喇叭質感加分不少。還有，網罩採用磁吸式設計，因此箱體正面看不到任何固定網罩的孔洞或榫柱。數到這裡，真的讓人很難相信，這般裡裡外外、處處用心的喇叭，只要28,000元。

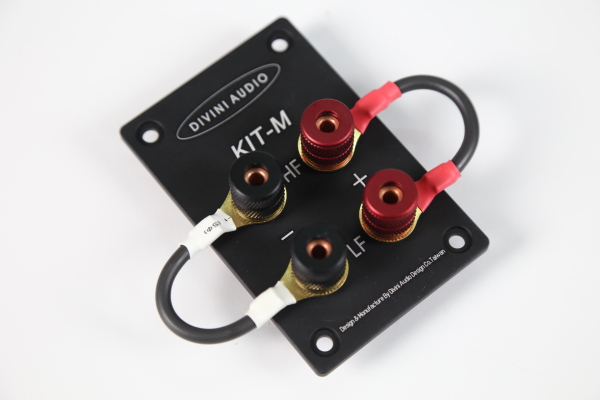

 | | 音箱背面的喇叭端子底座，是整塊鋁板，以四枚內六角螺絲鎖定在音箱背板上，面積更大、質量更重，諧振點也就更低，不但看起來頗有高級味，還能兼顧聲音考量。原廠就配附了手工製作的跳線，端子使用了純銅鍍金的O型端子。 |
氣勢、規模、頻寬都勝小弟Kit-D
我將Dinivi Kit-M接上U-Audio試聽室的Linear Acoustic LAV-60 MKII，這是一台對應4歐姆喇叭時有150W輸出的綜合擴大機；雖然價位上似乎有點不太相稱，但其輸出功率搭配Kit-M正好，而且若這樣的組合能夠出好聲，豈不更顯出Kit-M的超值嗎？剛開聲的時候，感覺聲音有點緊，高音有點犀利，且音質偏屬剛硬，低音則略感澎湃。我心想：既是新喇叭，當然要Run過再說。於是在正式試聽前，花了兩週時間先Run-in一下喇叭。
Run-in過的Kit-M，體質還是偏屬陽剛，但聲音的銳利感較不若剛開聲時顯著，聽起來滑順些、自然些。Kit-M比起Kit-D果然顯得大氣的多。Kit-D個頭小，用上足夠功率的擴大機，也能推出有模有樣的氣勢和動態；當初總編Jerry評測時，就誇它「看起來像玩具，聽起來確有不簡單的氣勢」。但是，Kit-M的箱體比Kit-D大的多，6.25吋的中低音單體也比Kit-D的4吋中低音大，一開聲就立刻壓下了Kit-D。Kit-D的聲音相較之下，顯得細緻而斯文，如果以小音量近場聆聽，模擬書桌用或錄音室主控臺的情境，Kit-D乾淨、爽朗的聲音，兼具束結、快速的低頻，實在好聽。

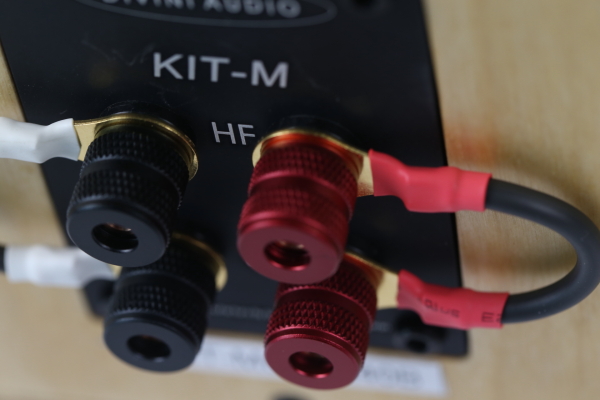

 | | 喇叭端子也講究，端子本身是紅銅材質，正負極端子分別套以紅色和黑色的螺帽，表面施以霧面噴漆，為喇叭質感加分不少。 |
Kit-M呈現出更完整的頻寬，尤其是豐沛的低音量感及飽滿度，讓音樂聽起來更顯立體。但過近的聆聽距離還顯不出Kit-M的好。把兩支喇叭的間距拉到160cm，我則退到距離喇叭約2m的位置，喇叭不作toe-in，就立刻顯出Kit-D到底是小喇叭，無論形體感、舞台規模、音樂氣勢都遜於Kit-M。
聲音性屬陽剛，果斷理智、細節明朗
聆聽Ann-Sophie Mutter演奏薩拉沙泰的「流浪者之歌」（DG 0289 437 5442 2），小提琴的聲音略帶硬度，中高頻相當扎實，聽起來顯得果斷、理智。流浪者之歌那頗有氣勢的開頭，Kit-M唱的氣定神閒，場面是寬宏、壯大的，如果沒看到喇叭，甚至還會以為是對中小型的落地喇叭。中段的小提琴獨奏，Mutter小提琴演奏的許多細節都聽得清楚明白，Kit-M聽起來沒有那麼多愁善感，卻因為細節清楚，而讓人在情緒以外找到另一條「神入」的路。
到了樂曲最後，樂團能量張放之時，Kit-M把樂團規模稱得夠大，這時我感覺它的低頻相當豐滿，而且有點過頭的感覺。這怎麼辦？我起身在試聽室裡踱步，看到牆邊的另一對腳架，於是心想：不妨換這對試試看。這對腳架的高度稍比先前那對矮幾公分，但是腳柱裡頭灌了鐵沙，因此整體質量更重。換了這對腳架，變化立刻可辨。聲音顯得更沈穩一點，毛邊變少了，聲線也就更為清晰，形體感也就更浮凸一些，低頻線條稍微收束。聽同張CD的第二軌Wieniawski的傳奇曲（Légende in G），在小提琴獨奏時，弦樂部時而以撥弦伴奏；換過腳架之後，小提琴撥弦的聲音更清楚、立體，double bass的撥弦比較收斂一點，不至於那樣龐大。
低頻過多？怎麼回事？怎麼辦？
但我還是不滿意，仍覺低頻段不夠清楚，而且正是因為低頻量感太多的關係。我去找了兩塊超細纖維布，那是美編同仁為器材拍照前，用來撢拭器材灰塵和指紋的。我把擦拭布捲起來，塞住Kit-M背面的低音反射孔。這麼一來，倒有點效果，低音量感比較少了。不過，全頻段仍不夠均衡自然，而且又有新的問題，我感覺聲音變得比較呆滯，活生感不見了。抽出擦拭布，這下聲音比較活潑一點，可是那轟然的低頻也跟著回來了。
「是因為擴大機的關係嗎？」我狐疑地自問著，接著我把Kit-M接到Integra DTR-50.7上，這是每聲道有135瓦出力的環繞擴大機。接上DTR-50.7，Kit-M登時變得比較柔和，重聽Mutter拉奏的流浪者之歌，激情少了幾許，浪漫情懷倒增添幾分，小提琴也顯得婉約，不似先前那樣果決明快。環擴有個好處，就是有數位等化可以調整，這也是我起意換擴大機的主因。我把Bass量感調小，三頻比例也跟著勻稱一點。既然EQ調整有用，我就再試一試，換上Logic A-35。這是台平價的兩聲道綜擴，比起LAV-60 MKII，在價位上搭配Kit-M更為合理一些。換了擴大機，聲音立刻不一樣了，中頻部位稍微放大一點，因此感覺音像略往前移；此外，這時候感覺音場比較淺一點，聲音略趨平面化一點。看來Kit-M對彰顯擴大機特色，似乎頗有一套。
Logic A-35也有高低音的EQ調整，我照樣衰減一點低音量感以換取低頻段的清晰度。可是，總不能老是得靠擴大機的EQ調整吧？雖然這正是一些擴大機上設置此功能的原因，讓用家可以以最簡單的方式調整頻段，以獲致較為均衡的響應。要是喇叭非得靠EQ調整來衰減低頻，聲音才會均衡好聽，那也不是辦法。就像人臉上長了痘痘，老靠塗抹遮瑕膏遮醜非長久之計，根本之法還是要尋求皮膚科醫師的診療，徹底消除臉上痘痘才是。
 | | Morel TIW 634Ft使用3吋音圈，因此中央的防塵罩口徑特別大。 |
 | | 此單體向上延伸可達25kHz，選用這顆單體，能讓Kit-M的高音延伸性更好。 |
最終療法—換線材，有效！
這下怎地是好？我站在器材區思索著。這時，靈光一動，我上樓回到座位，在抽屜裡翻出一對訊號線，「換線試看看吧！」
我把連接Audiomeca Elixir DAC與擴大機的訊號線Xsymphony XP-OCC Infusion取下來，換上這對純銀訊號線。這線不是正式廠線，是一位長年精於線材製作，也兼職錄音工作的朋友做的。他為了錄音需要，自己設計線材、找工廠依規格製作捆線，好供他錄音使用；用不完的線，就做成訊號線在網上販售。這對純銀訊號線，聲音透明度很好，高頻延伸具有光澤，絲毫沒有低價銀線的毛躁感；但缺點是低音的量感比較保守一點。我先前是拿來接在家裡的黑膠唱盤與唱頭放大器之間，後來拿到辦公室用於耳機系統上，因為它線身既細且軟，用在桌面系統正好。這下子，讓它立了功了。
換上這對純銀線後，聲音出現大翻盤。「Yes！」我一時忘形地叫出聲來。折騰一個多小時，這下所有疑慮都拋開了。原本澎湃洶湧的低頻，登時收斂起來。沒錯，都是低頻的問題，低頻量感一收，全頻段就均衡了。原本還以為聲音陽剛的Kit-M是個肌肉型壯漢，這下才發現它的真面目是位精壯型男。
Kit-M的聲音仍舊維持著略帶剛性的色調，但因為低頻量感少了，聲音的層次感就更易浮現。原本它就是細節再現清楚分明的喇叭，但當初低頻過厚的時候，一些細節會在低頻湧現時被遮蔽掉，這下就更清楚了。原本的細節只在中頻以上，厚重的低頻幾無解析可言，但現在不是這樣，聽double bass撥奏時，不再是一團一團、不清不楚，而是相當有畫面感的，得見樂手撫弦的動作，琴音也是立體浮凸的。
聲音質地結實、密度高
聽Martha Argerich在2007年Lugano音樂節演奏Poulenc的雙鋼琴協奏曲，此曲有著爆棚又激昂的開場，兩架鋼琴帶著狂喜進場，以一種戲謔的腔調，一搭一唱著，又宛如雙人舞一般錯身，樂團則在旁幫著腔，把情緒帶往高點後，全曲節奏趨緩，登時轉入靜謐，在將近樂章結尾處又如夢驚醒般回到開場的速度，這才在熱鬧中結束了第一樂章。在Kit-M上聽，那鋼琴跳躍式的斷奏富有動感，音粒分明而且質地堅實，Argerich的琴音往往帶著一種她特有的堅毅氣質，Kit-M的表現相當到位。Poulenc巧妙地運用了打擊樂器營造活潑歡愉的氣氛，位於樂團後方的打擊樂手敲起響板時，那清脆響亮的響板聲音，質地結實而有密度，相當有實在感，不但指出了它的位置，更把樂團舞台的深度給拉了出來。Kit-M的音場形塑能力不俗。
直言無隱的豪邁性格
因為Kit-M的聲音特色，我又迫不及待地換上「Friday Night in San Francisco」這張經典的吉他現場錄音。在第一首「Mediterranean Sundance」裡面，Al Di Meola與Paco de Lucía同台飆奏，無論是刷弦力道的表達，或是快速撥奏的詮釋，盡顯大師彈奏的勃發意氣。我先前說過Kit-M的細節處理相當清楚，這張錄音正可為我這句評論作見證。位於左邊的Paco de Lucía不時以左手按壓吉他低把位，右手快速撥彈，我聽見的不僅是音符，更聽見了那琴音中蘊藏的緊張感。Al Di Meola在彈奏時，刷下手指時，先行以指頭敲打琴箱，那敲擊聲也能聽得分明。越聽越過癮，我不由地轉大了幾格音量，音像依舊穩定不飄散，用Kit-M聽起這張錄音真是爽快極了。
好聽又好玩，還有升級空間
在組裝過程裡，我覺得Kit-M的用料真不像是28,000元的喇叭，賣這個價錢，真是超值。試聽過後（還經過一番波折），我要說，它的聲音也絕對對得起身價。這是一對相當敏感的喇叭，對於前端器材的特性，能夠很清楚的指出其間差異，這可從我換擴大機、換訊號線的歷程得知。對於喇叭的擺放—如腳架選用—也相當敏感，因此，當您使用Kit-M時，要注意每個小地方，稍一更動，可能都會影響聲音。如果您本身就是個音響DIY的能手，Kit-M也有許多地方值得您「玩味」的，包括更換分音器零件、修改低音反射通道的長度、更改內部吸音材料與容積量、把插接pin抽掉，改成用焊接的。可以玩的地方太多了，而且我信天樂開發出Kit-M以及之前出的Kit-D，就是要讓音響迷自己動手玩。原廠就曾向我表示：「這些套件不僅能讓人享受組裝樂趣，更能藉由DIY的過程，認識並理解喇叭的原理。」動手組、動手拆、動手改，樂趣都在Divini Kit-M。

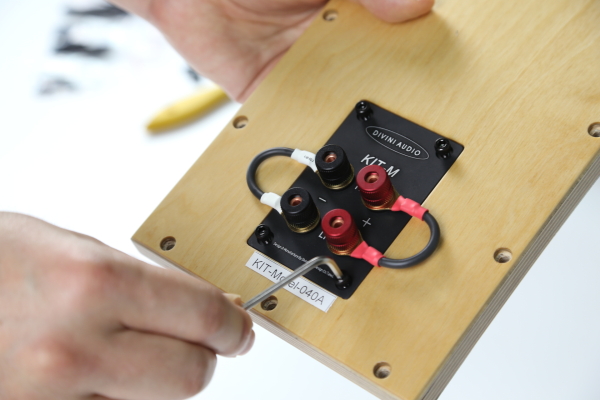

 | | 組裝很簡單，就跟你買IKEA家具一樣，單靠一支六角扳手就能搞定。依原廠的組裝說明書，先把接線鋁板固定在背板上。（請使用14mm的M4內六角螺絲） |

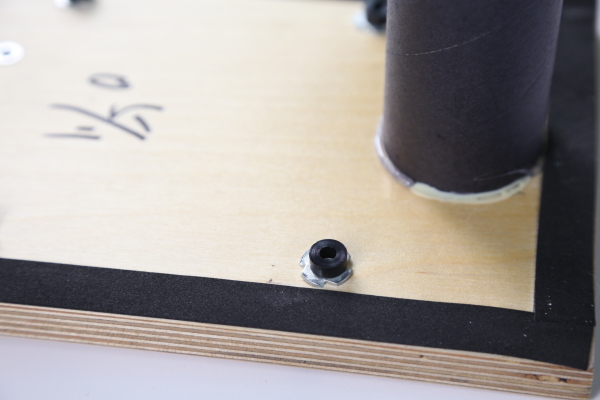

 | | 在背板內側，低音反射管是以熱溶膠黏合固定，施工前請留意，不要太大力，以免脫膠。圖中見到的是固定分音器的孔位，孔洞上方還要墊上內附的橡膠墊圈，以為避震。組裝時可不要忘記。 |
 | | 固定分音器的螺絲請用14mm的M4內六角螺絲。 |

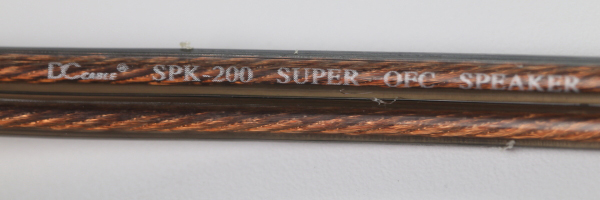

 | | 天樂為Kit-M選用的內部接線，可不是隨便找來的，而是用上DC Cable的SPK-200高級無氧銅喇叭線。 |

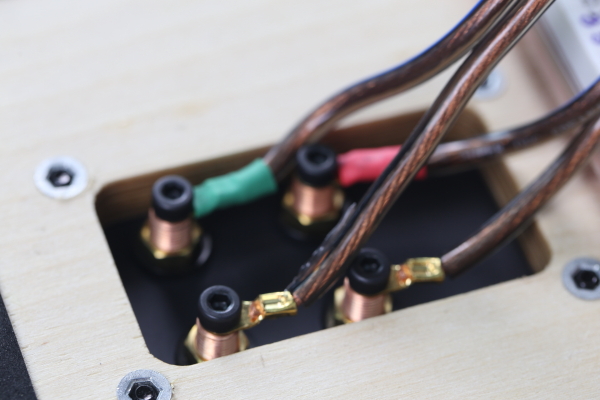

 | | 固定好分音器後，就請將分音器輸入線鎖上喇叭端子。此時，請務必留意接線，原則上，包覆紅色熱縮套的接高音、綠色者接低音；線身上有藍色標線的一端接「+」極，另一端接「-」極。然而，謹慎起見，還是請在分音器端確認極性後再鎖定。 |

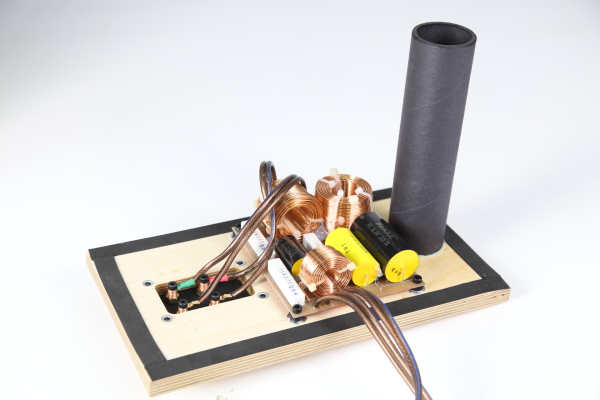

 | | 這是整個背板總成完工後的樣貌。 |

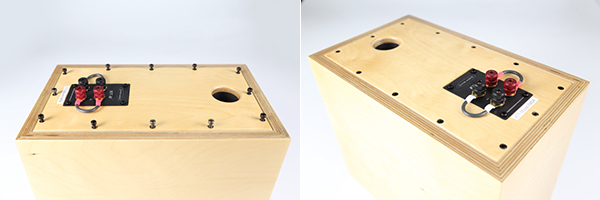

 | | 接著，請將組裝好的箱體背板固定於喇叭箱體，使用的螺絲是20mm的M4內六角螺絲。這個長度的螺絲僅用於固定背板。 |
 | | 組裝好箱體之後，就要固定單體了。高音、低音單體先裝那個都沒關係，重要的是接線不要搞錯。 |

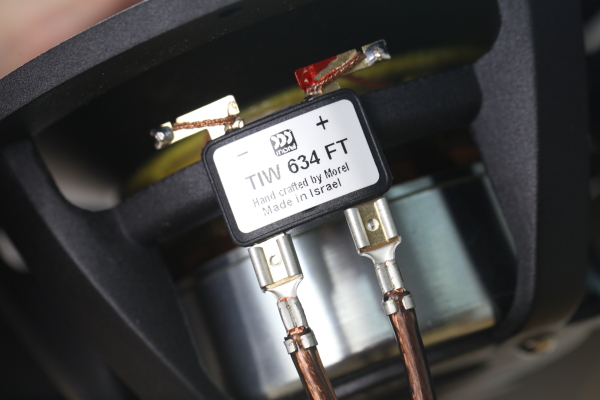

 | | 原則上，將分音器輸出線有藍色線條標示的接在「+」極，但一如我在文章中所述的經驗，請還是謹慎地確認分音器出線無誤後再予施工，一旦接錯了，聲音就反相了。 |

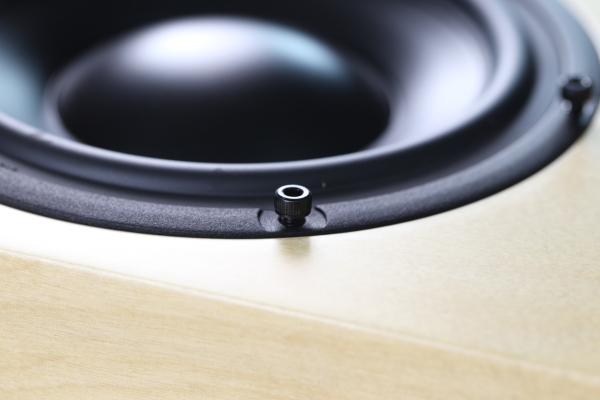

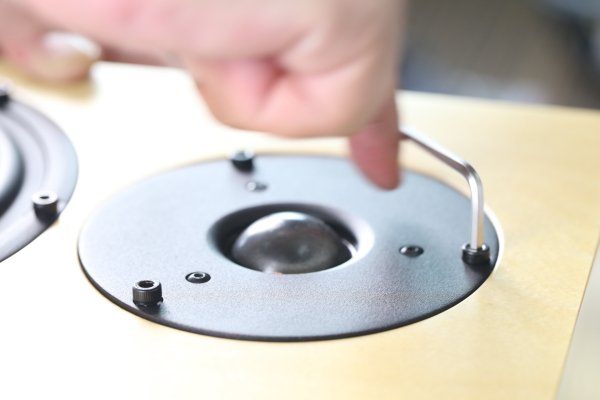

 | | 固定單體的螺絲請使用14mm的M4內六角螺絲。鎖螺絲絕對有學問，講究的玩家大可實驗力道和磅數對聲音的影響。 |

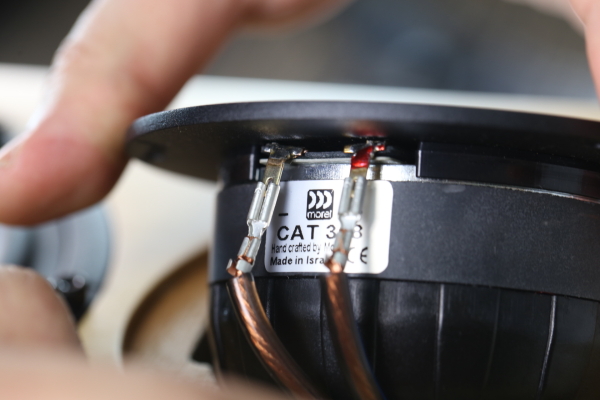

 | | 高音單體接線也是如法炮製。 |

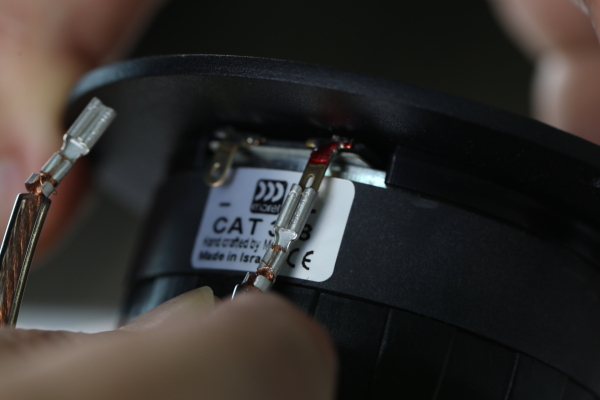

 | | 務必注意接線的極性。 |

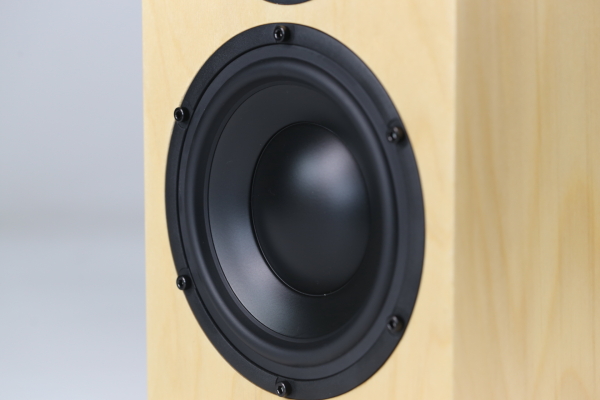

 | | 將四只單體都固定好，就大功告成了！ |

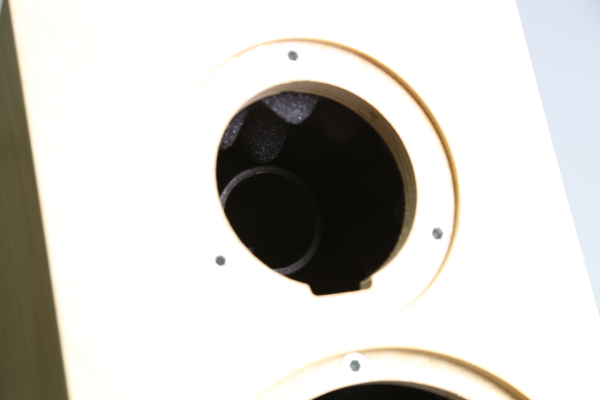

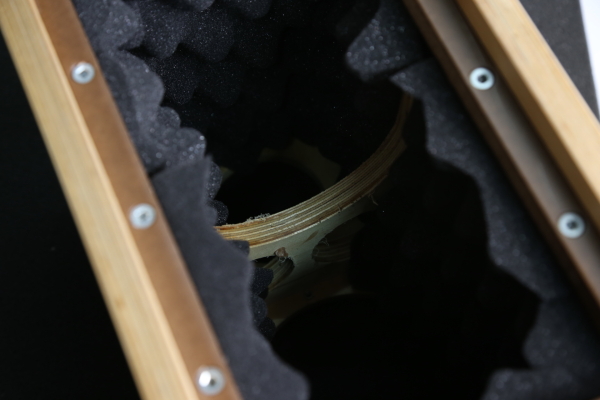

 | | 圖中可見箱體內部還有補強結構，而且補強的骨架也是使用樺木夾板。您也可注意到螺絲孔洞都有金屬套，這可讓您反覆拆裝也不怕螺絲滑牙。 |
 | | 低音反射孔通道的長度與低音量感有關，這是原廠的設計，自有其道理。 |
器材規格
型式：二音路二單體低音反射式書架喇叭
靈敏度：87dB@1W/m
最大承受功率：160瓦
平均阻抗：4歐姆
頻率響應：39~23kHz
尺寸：320 x 190 x 260mm (HxWxD)
重量：6.95kg
售價：27,800
代理商：天樂音響
電話：（04）7377-755
網址：www.divini-audio.com
|
|
|
|
|
|
|
