| 撰文/郭漢丞，攝影/郭漢丞 |
2018/06/26發表，已被閱讀37,707次
|
|
參訪In-Akusitk第一天的行程全部耗在交通與晚餐，休息一晚之後，第二天就是滿檔行程：早上進In-Akustik上課，然後參訪Referenz手工作坊，再回到In-Akustik工廠採訪，接著再上一堂技術課程，密集接收大量專業資訊，而我在參訪行程完畢之後，還與技術長Holger Wachsmann單獨留在辦公室專訪將近一小時。
技術長Holger Washmann是資深In-Akustik人，1996年就加入公司，屈指一算已經超過二十二年了。既然2018年In-Akustik參訪團來到此地，就該讓技術長出馬，好好教育一下關於In-Akustik的專業知識。相信我，早上的課程絕對不是輕鬆自在的閒話家常，而是知識含金量很高的音響線材製作觀念，也因為Holger的循循善誘，我越來越了解In-Akustik這家公司的設計理念：一切都有真正的聲學物理理論在背後支撐！
 | | In-Akustik的會議室裡參訪團一行人坐定，準備聽技術長Holger講課了，他站在左邊第一位。 |
聽起來像老生常談？沒錯，如果只聽這句話，幾乎每家廠商都會說自己有所本，但是In-Akustik究竟在哪些地方「有所本」？其實早上這堂課，講的就是Air-technology，這項技術從1999年開始，In-Akustik便已採用，但是一路到2015年才把這Air-technology技術發揮到極致。我每次寫In-Akustik的線材，都會寫「空氣絕緣」這件事，但是Holger上完課，我才知道這不是簡單的絕緣，而是從理論到實際，用將近二十年的時間精進、進化的歷程。

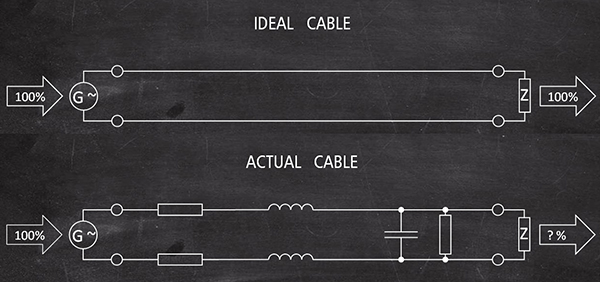

 | | 理論上線材並不會產生訊號損耗，但實際上都會受到阻抗、感抗與容抗這三大因素干擾。 |
Holger在與大家寒暄幾句之後，正式開始上課，第一個問題就是：「音響線材的『品質』有差異嗎？」答案您猜得到：「當然有！」線材品質的差異可以從四個方面觀察，分別是設計（design）、材料（material）、技術（technology）與完成度（finish），Holger認為設計、材料與完成度可能有見仁見智之處，不一定可以量化比較，但是技術（technology）絕對是有道理、有根據的硬功夫。
投影幕上開始出現技術性的畫面，那是一條理想的線材，理論上從源頭到尾端，訊號應該可以百分之百傳遞，但是實際上並非如此，總會在線材傳輸的路徑上產生若干損耗。任何線材都有三樣東西影響著訊號傳輸，那就是阻抗（resistance）、感抗（inductive reactance）與容抗（capacitive reactance），這三樣東西就像在訊號傳輸的路徑上面，加入了電阻、電容與電感，導致線材傳輸無法達到100%。

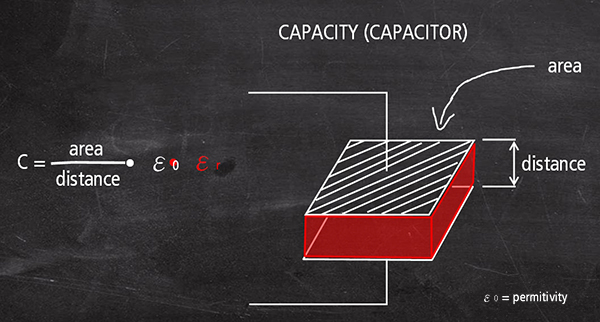

 | | 線材的感抗怎麼來的？公式算給你看。 |
不過線材使用的都是電的良導體，銅的阻抗很低，而銀的阻抗更低，傳導電訊的速度都非常快，導體本身阻抗的影響很小，所以感抗與容抗（都是降低傳導效能的因素）就是設計線材的關鍵，其中，In-Akustik認為容抗更是重要，如果能降低容抗，就能提升訊號傳導的效能。所以，In-Akustik的技術目標，就是要做出容抗最低的音響線材。
數學公式出現了！容抗的計算，等於面積除以距離，再乘以介電常數（permitivity），還要乘以距離產生的介電常數。這是什麼意思？訊號的傳輸是一來一往，正負兩條導體外表還要包覆絕緣體，而絕緣體的材料與厚度，就是容抗的來源。還有，假如能讓正負訊號傳遞的距離越遠，代表公式裡面的分母越大，除以導體面積後的數值就越小，絕緣體的介電常數影響就越小。

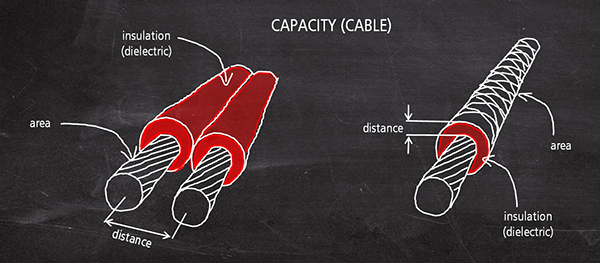

 | | 導體外圍的屏蔽材料有其介電常數，厚度與長度依據公式計算，可以知道容抗值。 |
從公式裡面觀察，我們找到兩個降低容抗的關鍵：第一、增加正負導線之間的距離；第二、找到降低容抗的絕緣體。
Holger先從絕緣體下手。線材導體外面絕緣材料，大概不脫PVC、PE與Teflon這三種材料，經過測量，PVC的介質常數約為3.5~4.5，PE好一些，大約在2.2~2.4，鐵氟龍更好，介質常數測量約為2，不過Holger找到更棒的電介質，那就是「空氣」：介質常數等於1，用1怎麼去乘，最後還是1，絕對不會增加。

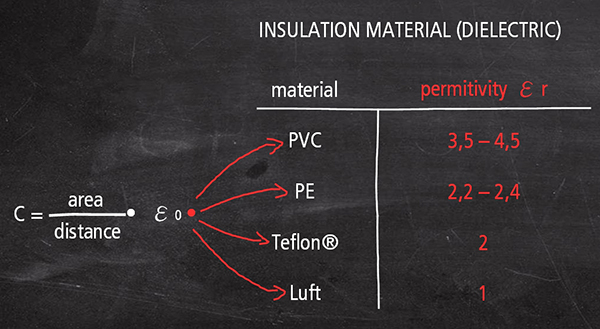

 | | 不同材質的介電常數，PVC最高，容抗也最高，PE與鐵氟龍較好，但是完全無法與空氣相比。 |
技術長Holger知道，在數學公式與技術圖表轟炸之下，與會的代理商已經昏頭轉向了，於是Holger拿出他「變魔術」的道具！喔，不是要變魔術，是把技術圖表的內容，變成「放大版本線材」。粗壯的中空玻璃管裡面，有正負兩條導線，連接到測試儀器上，Holger在中空的玻璃管倒入PVC珠子，代表導體的PVC絕緣，測量其容抗值，儀器顯示為89.39uF，然後Holger把PVC珠子全部倒出來，玻璃管裡面剩下導體與空氣，測量容抗數值大幅降低為16.15uF。大幅降低音響線材的容抗值，就是In-Akustik自豪的Air-Technology！

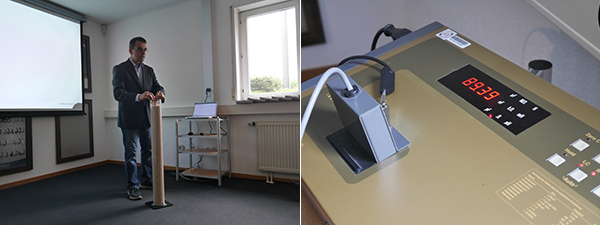

 | | 模型玻璃管放入PVC珠子，測量容抗為89.39 |

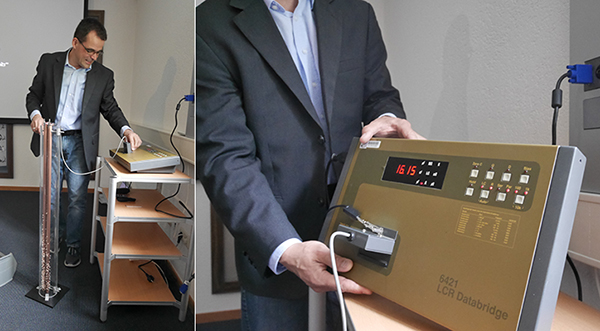

 | | 把PVC珠子倒空，以空氣為電介質，容抗降低為16.15 |
Holger進一步解釋，Referenz系列的Air-Technology經過多年技術演進而來，才到達如此理想的境界。1999第一次推出Air-Technology技術，線材混用PVC、PE與Air，但是PVC造成的容抗依然有不良影響。2004年新的Air-Technology捨棄PVC，只用PE與Air，空氣佔比約30%。2011年加入了PE管，增加Air空氣量體，空氣佔比為50%，而2015年全新設計的Air-Helix結構，只在導體周圍加上薄薄一層PE，空氣量體增加為90%。

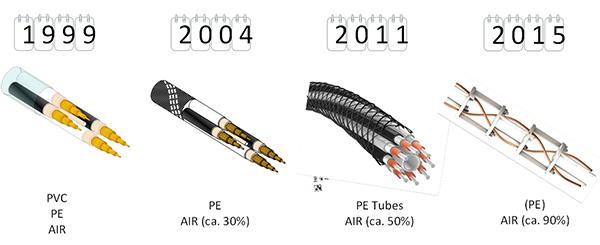

 | | In-Akustik的Air-Technology發展，從1999年推出之後，經歷四代的演化，「空氣」越來越多，容抗也越來越低。 |
從前面的實驗我們知道，空氣量體越大，Air-Technology可以達到降低容抗的效果越好。Air-Helix特殊的框架，讓導體可以維持特定的角度，而且中間充滿空氣。Holger解釋，因為空氣的電介質常數趨近於1，所以即便距離拉長，容抗值的變化也很小，反之，如果是PVC填充的線材，距離越長，容抗就越大。所以，有些發燒友偏好較短的線材，認為聲音比較好，問題可能就在容抗值，線材越短，容抗值越低。

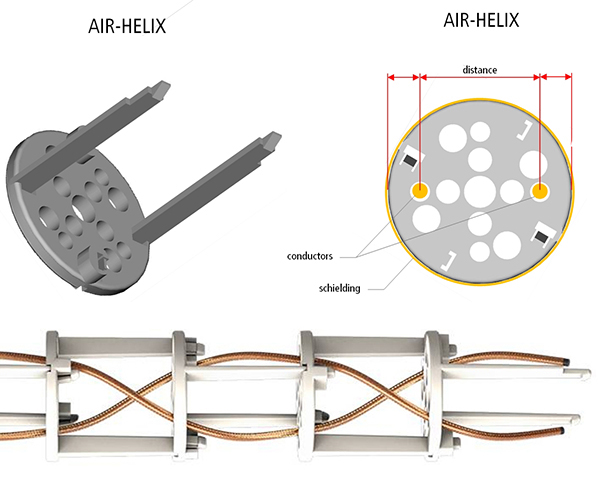

 | | Air-Helix像是骨骼一般，支撐著Referenz系列線材的導體。 |
容抗對聲音的負面影響，在訊號線與喇叭線部分略有不同。Holger解釋，在訊號線部分，容抗對頻率響應的影響較大，容抗越高，越不利高頻訊號，聲音就會聽起來比較暗，細節較少，反之，如果訊號線的容抗低，高頻訊號損失就更少，音樂細節越多。在喇叭線的部分，容抗值高則會造成相位飄移，一旦產生相位飄移，就容易有音像模糊的狀況，當然，以Air-Technology設計的Refernez喇叭線，因為容抗值超低，而且不受距離影響，就能避免相位飄移的負面影響。

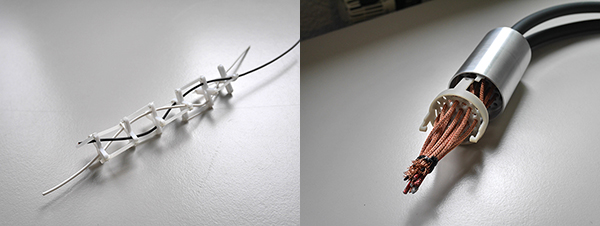

 | | Air-Helix讓導體之間的距離增加，作為電介質的空氣量更多。 |
早上的課程，Holger講了一個多小時，關鍵就是降低容抗，而且是扎扎實實的電學與物理，不講稀奇古怪的材料，專注在「有道理的技術」。硬道理的In-Akustik技術課程結束，參訪團準備移師In-Akustik工廠附近的工作坊，看看Referenz系列線材如何「德國手工製作」。
