力求寬頻寬與大動態–Ray Audio KT120綜合擴大機
撰文/編輯部 2023/02/16發表，已被閱讀11,082次

來自台灣屏東縣竹田鄉的Ray Audio華克音響，主事者連家禎是繞製變壓器的行家，也是音響設計能手。他們旗下產品多樣，其中最主要的，當然還是真空管擴大機。

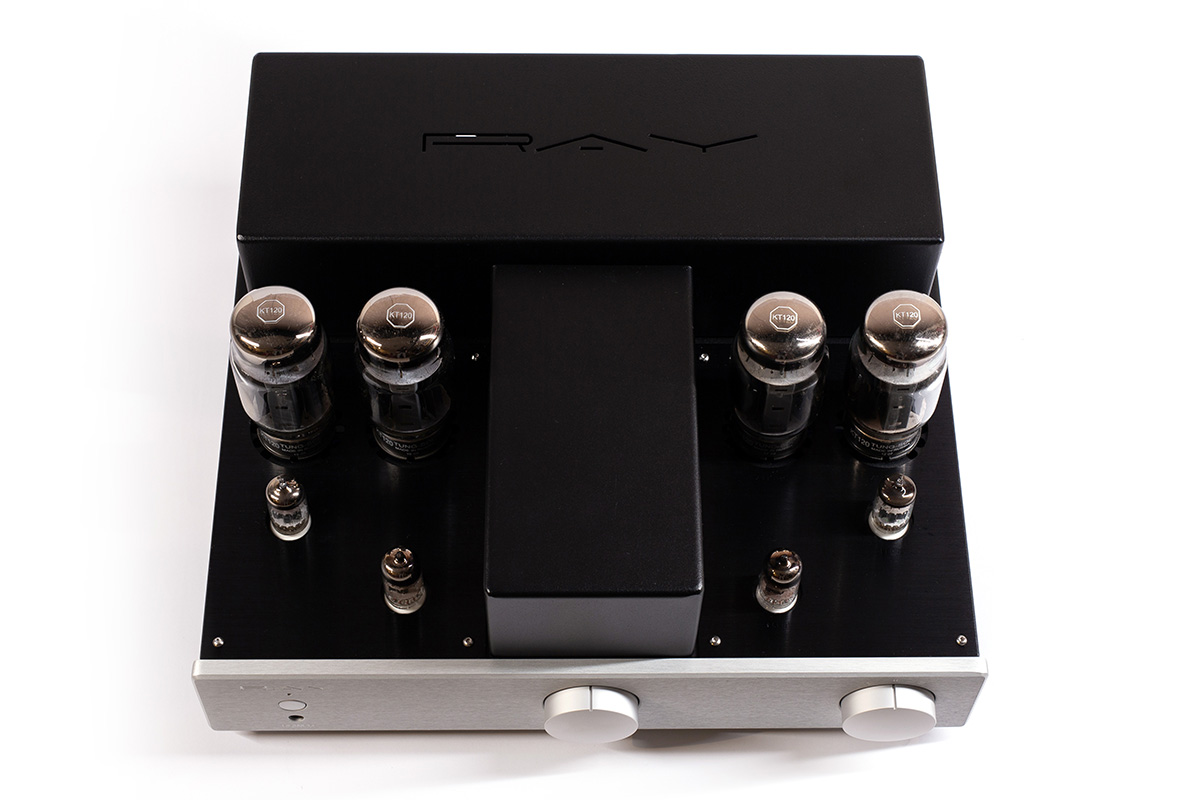

Ray Audio為了讓需要足夠推力來驅動喇叭，好帶來寬廣動態的用家，預備了KT120綜合擴大機。每聲道使用一對Tung Sol製造的KT120功率管，這個大功率的束射四極管，高壓可達700V，屏耗可到60W，尤其組成推挽的功率放大線路，以固定偏壓、超線性接法，降低KT120的內阻，藉以帶來每聲道70W的實用功率，並且保有高傳真輸出的特性。輸出級更配上自家繞製的輸出變壓器，採用日製高磁通密度鐵芯，以及多層組串繞線技術，頻率響應寬廣。




在輸入級和倒相級部分，使用2支ECC83/ 12AX7，與2支ECC82/ 12AU7的管子，華克表示，此電路具有相位飄移失真小，以及頻率響應寬廣的特點，而且這兩種管子在市場上很多，新管老管都容易取得，用家大可透過換管來增添聆聽樂趣。

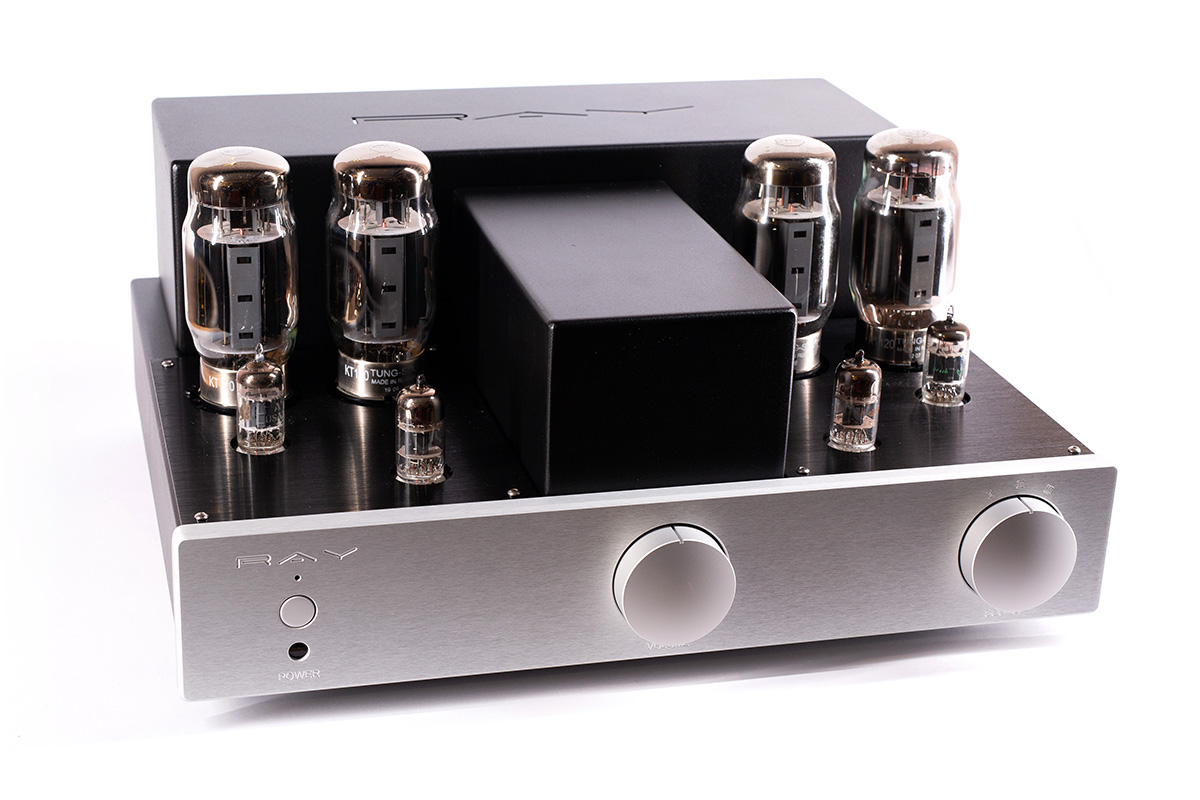

機內使用的元件，均為日本或台灣生產，品質有保障。再加上華克全手工搭棚的線路，確保工作穩定，並經久耐用。機箱使用1.6mm厚的高硬度機板，加上耐刮磨的粉體烤漆，前面板則是厚實的鋁合金面板，其上還以CNC刻出自家商標。切換訊源輸入的波段開關和音量旋鈕，都是日本生產的Alps製品。



器材規格

型式：真空管綜合擴大機

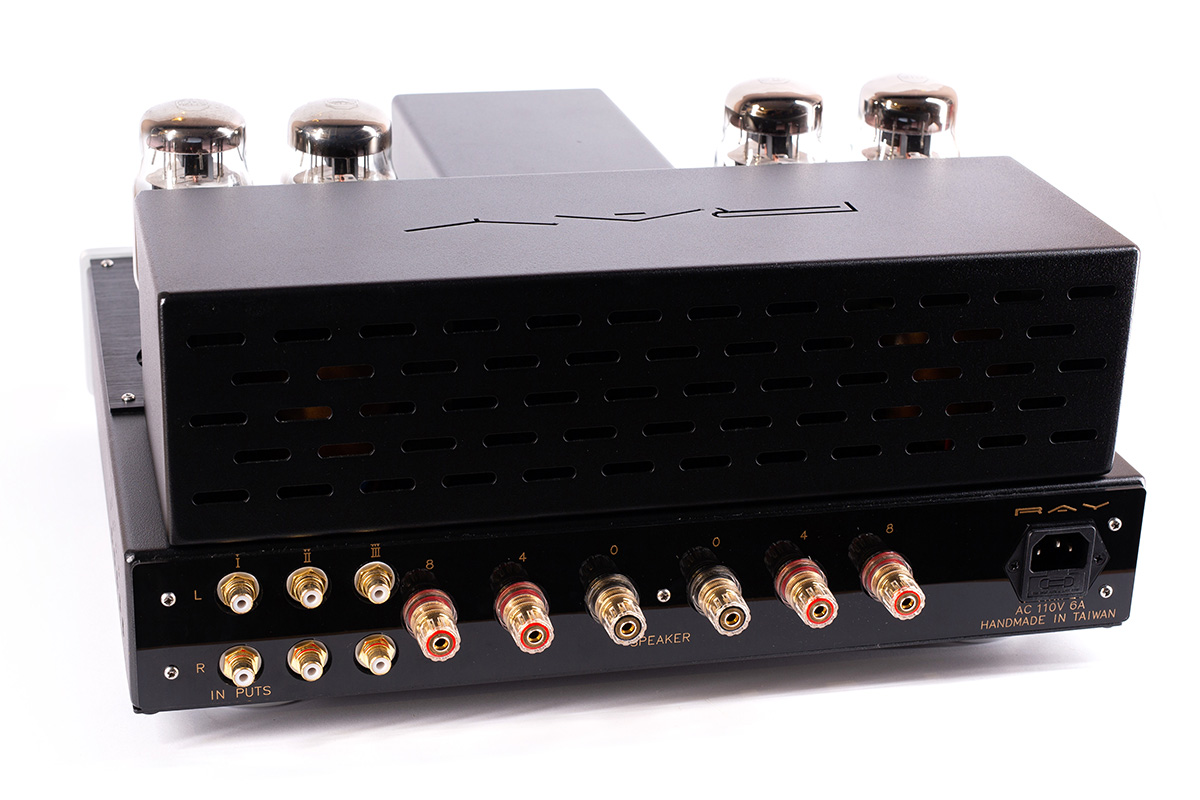

訊源輸入：RCA x3
輸出功率：70W
頻率響應：10Hz~50kHz
喇叭輸出阻抗：4歐姆、8歐姆
使用真空管：KT120 x4、ECC82 x2、ECC81 x2
尺寸：410 x 375 x 200 mm（WxDxH）
重量：23kg
製造商：華克音響
地址：屏東縣潮州鎮南京路129號
電話：08-780-2001
網址：ray-audio.com
