| 撰文/董鴻鈞，攝影/董鴻鈞 |
2017/03/30發表，已被閱讀186,317次
|
|

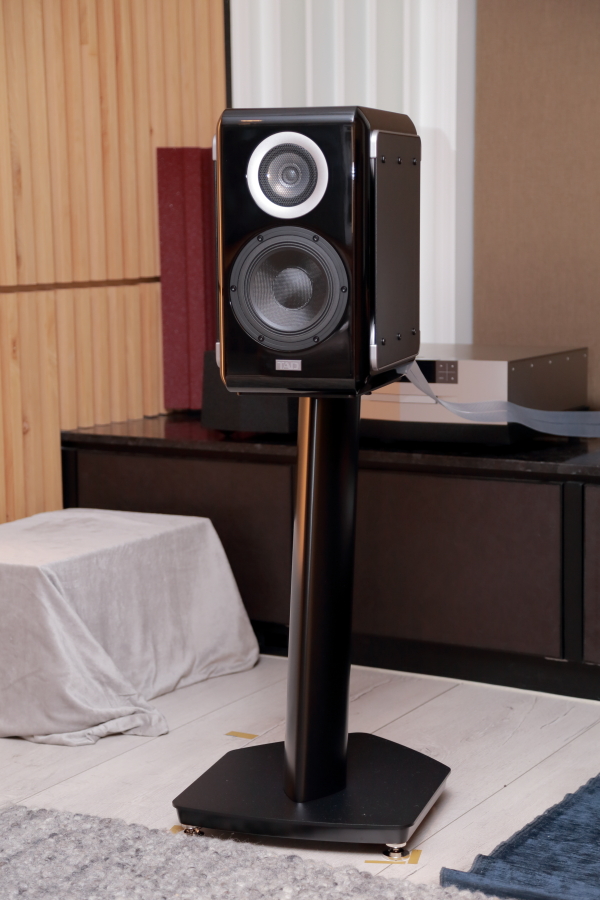

TAD前年七月才發表了CE-1書架喇叭，現在又推出了全新的書架喇叭——ME-1。ME-1為「Micro Evolution One」，顧名思義，為TAD Evolution系列旗下最小的喇叭，不過在諸多層面，不難看出ME-1的技術與CE-1一脈相承，有許多共通之處。
設計者親自來台解說
這次專程來台介紹ME-1的是新面孔——末永智裕（Suenaga Tomohiro）先生。目前在TAD技術開發部喇叭課擔任資深專業工程師的他，進入TAD工作迄今已達25年，無論是鈹振膜單體、經典的Exclusive 2404號角喇叭，還有運用在TAD M-1喇叭中的CST單體，末永都有參與設計。2005年他奉公司之命派駐東莞，2009年回到日本後，便負責R1 MKII、CRI MKII、E1、CE1等Hi-End系列喇叭的開發設計工作。這次發表的ME-1，便是由他擔當主要設計者，由他來回答ME-1技術方面的問題，絕對是最佳人選。
 | | ME-1的設計者、TAD技術開發部喇叭課擔任資深專業工程師——末永智裕親自來台解說這對喇叭的設計理念。 |
重新設計的CTS同軸單體
末永強調，ME-1最主要的設計目的，便是以體積小巧、價格親和為出發點。每支重量20公斤，不含腳架的話，寬25.1公分，高41.1公分，深40.2公分，比CE1更為小巧，一些設計細節也針對ME-1小巧的形體做了調整。
單體配置上，採三音路分音設計，中高音由TAD自行開發的「同音源同軸單體」（Coherent Source Transducer，簡稱CST同軸單體）發聲，低音則由一枚16 cm「多層芳綸纖維複合振膜單體」（Multi-layered Aramid Composite Cone，簡稱MACC單體）負責，而且搭配為於音箱兩側的「雙極式空氣力學低音反射孔」（Bi-Directional ADS），設計與去年發表的CE1頗為相近。
先從CTS中高音同軸單體談起。末永說，這次CTS單體比CE-1所搭載的單體較小，完全是考量到ME-1音箱較小而重新設計製造的。這個同軸單體由2.5cm鈹金屬凸盆高音與9cm鎂金屬振盆中音單體組成，同軸的結構不但可以實現「點音源」的理想，而且中音單體振膜也可具有作為高音導音器的作用，讓高音與中音的擴散角度與相位趨近一致。末永也透露，過去TAD所使用的鈹高音，採用蒸鍍法製成，不過這次ME-1所用到鈹高音並非採用蒸鍍法。至於製作細節為何？末永就不方便透露了。

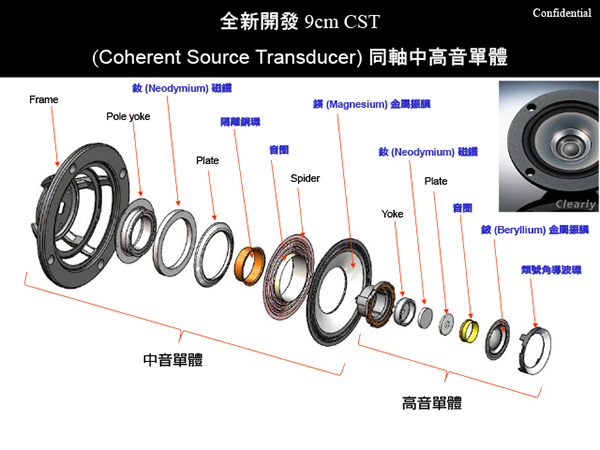

 | | ME-1採用小型CTS同軸中高音單體，由2.5cm鈹金屬凸盆高音與9cm鎂金屬振盆中音單體組成，其中鈹高音並非用傳統蒸鍍法，而採用全新製程。 |
為什麼高音與中音要分別使用鈹金屬與鎂金屬做為高、中音單體的振膜呢？末永剖析，鈹金屬是金屬材質中擁有高剛性、高內損而且質量最輕的金屬材質，因此以鈹做為振膜，可以讓高音單體擁有靈敏的反應速度，並且傳達幾無音染的聲音。至於鎂金屬，密度僅有鋁的三分之二，因此相同面積、相同重量的情況下，鎂金屬會比鋁來得厚，剛性自然也比鋁優異，再加上鎂的內損比鈹更高，因此成為製作單體振膜的理想材質。此外，CTS中的高音與中音單體個別由獨立的釹磁鐵驅動，而且以銅環隔離，避免彼此互相干擾。兩種材質搭配之下，讓ME-1的CTS單體擁有420Hz-60,000Hz的頻率響應範圍，性能優異。

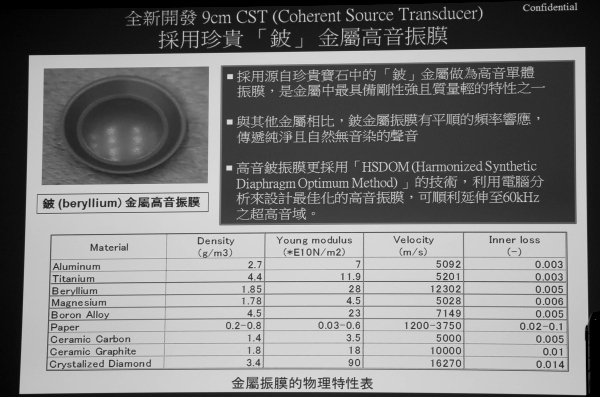

 | | 末永在簡報中列出不同振膜材質的物理特性，可以看出鈹（beryllium）與鎂（magnesium）的金屬材質中，密度（density）較低，內損（inner loss）較高。 |
| | 擁有鈦音圈套筒的MACC低音

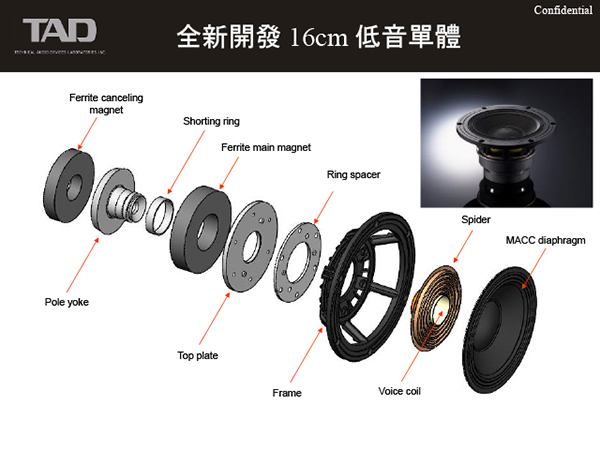

至於MACC低音單體，末永介紹，這是專為ME-1開發的新型低音單體，振膜以芳綸纖維（Aramid）及不織布壓製貼合而成的複合材質製成，並由「線性驅動磁力迴路」（Linear Driver Magnetic Circuit，簡稱LDMC）驅動。末永說明，LDMC是由鐵塊經過電腦磁極模擬以及CNC加工製成，結構對稱，能產生均勻而且高密度的磁力分布，產生線性極高的驅動力。除此之外，MACC單體中的音圈套筒以鈦金屬製成，比起一般的設計擁有更高的熱輻射性能，有助提升單體的效率，傳達更強的驅動力。
 | | MACC低音單體振膜採用芳綸纖維（Aramid）及不織布壓製貼合而成複合材質製成 |
看到這邊，相信有人會問，為什麼MACC低音單體不也像CTS一樣使用釹磁鐵驅動？末永解釋，雖然釹磁鐵驅動力鐵製磁鐵的驅動力更為強大，但是考量到ME-1的箱體與單體較小，讓低音單體以釹磁鐵驅動其實意義不大。至於為什麼MACC單體不與中音單體一樣採用鎂金屬振膜，讓低音與中音的音色趨於一致呢？末永點出，鎂金屬雖然擁有高內損的特性，「但是隨著面積增加，鎂金屬的內損反而會下降，造成不必要的共振與音染，因此作為低音單體振膜的材料並不是特別適合。」果然是資深工程師，講出一般人所不知道的物理知識。
原創性十足的Bi-Directional ADS低音反射孔

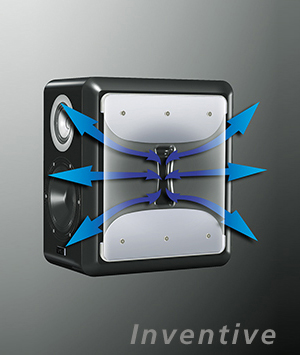

|  | | Bi-Directional ADS低音反射孔位於兩側中央位置，表面擁有流體力學設計的漏斗形開口，加上導流設計，讓氣流自左右兩側的前後方向宣洩而出。 |
單體介紹完，接下來把焦點轉到ME-1的箱體身上。末永解釋，ME-1的箱體結構採用「惰性結構薄板箱體技術」（Structurally Inert Laminated Enclosure Technology，簡稱SILENT），箱體外部由MDF板構成，內部以樺木為支架，並依據駐波分析的結果，在箱體內適當的位置填裝吸音物質。
至於低音反射孔，ME-1與CE-1一樣，採用原創性十足的Bi-Directional ADS低音反射孔設計。末久解釋，傳統的圓形低音反射孔有兩大問題，第一個是氣流在圓形導管中央流速較高，靠近管壁的地方流速較低，如此一來便會產生氣流摩擦的噪音，尤其在大音壓下，此問題更是嚴重。第二個問題就是，採用傳統的圓形低音孔設計，音箱體積勢必加大，如此一來，便違背了ME-1設計的初衷。為了解決傳統低音反射孔帶來的問題，TAD的首先找出音箱內部駐波最少的地方——音箱中央，並在音箱兩側的中心點開了漏斗形的低音反射孔，再藉由低音反射孔上下方的半圓形板以及外側的4mm不鏽鋼鐵板，讓氣流自喇叭兩側的前後縫隙宣洩而出。末久解釋，這樣的設計比起傳統低音反射管能讓低頻下潛極深，而且營造出凝聚、清晰的低頻結像。
然而，Bi-Directional ADS的低音反射孔呈狹長形，不是更容易造成氣流的摩擦聲？末久解釋，Bi-Directional ADS經過流體力學的考量，漏斗形開口表面其實如同號角一般具有流線形的表面，減少摩擦力，而喇叭兩側的鋼板也有絕佳的抑振效果，不用擔心這樣的設計會造成不必要的摩擦噪音。

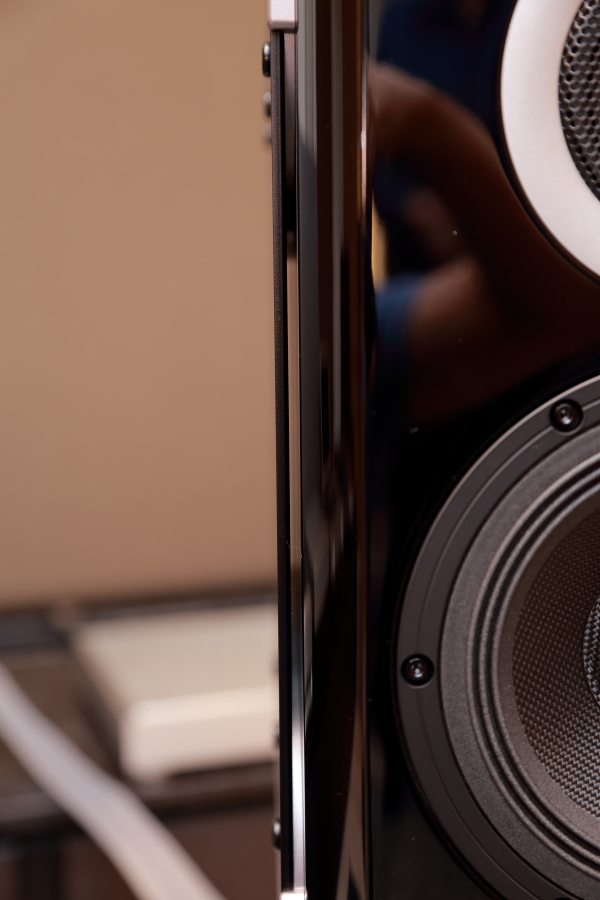

 | | ME-1箱體兩側與金屬外板之間留有空隙，讓低音反射孔的氣流得以流瀉而出。 |
分音器採用特製零件
最後，末久向大家介紹ME-1分音器上使用的PP電容、空心線圈以及電阻，都是向零件廠特別訂製的，而且CTS中高音同軸單體與MACC低音單體所使用的濾波器位於彼此獨立的電路板上，避免彼此互相干擾，減少失真。當然，TAD在較少人注意的喇叭端子上也沒有怠慢，採用兩組銅製喇叭端子，讓玩家可以用Bi-Wiring的方式推動，而且端子搭載於8 mm厚的銘板上，加上箱體的鋼琴烤漆外觀經過七道噴漆塗層、十五道功序，總共耗費三週時間完成，更讓這對TAD旗下最小的書架喇叭，散發出名貴的氣息。
介紹完了喇叭，末久特地準備了《La La Land》電影原聲帶、小澤征二指揮明尼蘇達管弦樂團演奏的白遼士《幻想交響曲》等七首TAD測試喇叭常用的曲子，讓現場媒體同仁體驗ME-1的表現，搭配的器材包括TAD-C2000 DAC前級、TAD-M2500MK2後級以及Nordost Frey2喇叭線，無論播放何種樂曲，我一開始坐在試聽室後排右邊的位置聆聽，可以明顯感受這對小喇叭擁有極高的聲音密度，而且無論任何頻段，都擁有凝聚的形體、中性、清晰的音色，以及迅速、飽滿的出手力道，換到前排沙發位置，更可感受到ME-1結像綿密，空間描繪滴水不漏，在喇叭後方形成廣闊、深邃的音場，我彷彿看見片片祥雲，朵朵蓮花，立體感強烈而生動，絲毫沒有因為ME-1箱體迷你，而讓人覺得有所缺失。
未來是否會推出落地或鑑聽喇叭？
由於TAD旗下的落地式旗艦喇叭R1推出已有相當的時間，而近三年來，TAD推出的新品也是以書架喇叭為主，是否TAD未來會推出新款落地式喇叭？末久回答，TAD目前確實有在研究推出落地喇叭的可能性，不過礙於公司規定，他沒有辦法回答此問題。
至於由專業錄音室器材起家的TAD，目前火力集中在家用Hi-End產品，專業器材只剩下TL-1601a紙振盆低音單體，還有TD-4001壓縮式高音，未來難道不會推出專業用的鑑聽喇叭嗎？末久回答，目前唱片產業不如以往，錄音室市場因此萎縮，所以TAD的產品主力集中在家用Hi-End市場中。至於目前還有生產TL-1601a、TD-4001單體，這是考量到專業用鑑聽喇叭的分頻點達到800Hz，比家用Hi-End喇叭高出許多。考量到專業鑑聽喇叭的特殊規格，加上不要讓鑑聽喇叭的音色產生改變，因此TAD還是繼續生產這些單體，讓用家得以購得備料替換損壞的單體。不過末永野表示，他們公司確實聽到重出Exclusive系列鑑聽喇叭的聲音，是否會推出復刻版，TAD內部也在研議中。
我請末永以工程師的角度，解釋為什麼TAD專業鑑聽喇叭分頻點要設那麼高，除此之外，家用Hi-End喇叭與專業鑑聽喇叭在設計上有何不同？末永解釋，專業鑑聽喇叭使用壓縮式單體，這種單體在低頻時振幅會比較大，容易打底產生噪音，因此藉由提高分頻點避免此問題。至於專業鑑聽喇叭設計上最重要的地方，最忌諱音色隨使用時間而產生改變。末久解釋，家用Hi-End喇叭與專業鑑聽喇叭都要考量到耐用程度，只是後者的標準更為嚴格，否則錄音工程師容易失去參考的標準。除此之外，外觀、聆聽距離、大小，也是區分家用Hi-End喇叭與專業鑑聽喇叭的重要因素。
體積、價格更為親民
末永最後強調，ME-1在價格與體積上力求親民，但保留了TAD喇叭精準、紮實量感豐沛的特色，讓更多人得以親近TAD喇叭的優點。從發表會短暫的試聽中，也可以感受到ME-1的聲音表現達到了末永的設計目的，讓人留下深刻而美好的印象。想要體驗ME-1的魅力，不要猶豫，趕快聯絡代理商，詢問聆聽地點！
器材規格
TAD ME1-K
型式：3音路低音反射式書架喇叭
外觀：黑色鋼琴烤漆，兩側金屬側板
單體：16 cm MACC低音單體 x 1
CTS同軸中高音單體 （9cm鎂合金中音＋2.5cm鈹高音）
頻率響應：36Hz-60,000Hz
分頻點：420Hz、2.5Hz
最大功率：150W
靈敏度：85 dB（2.83V/1m）
阻抗：4歐姆
重量：20 Kg （支）
尺寸：251 mm（W）x 411 mm（H）x 402 mm （D）
