| 撰文/林治宇，攝影/林治宇／郭振榮 |
2019/04/10發表，已被閱讀22,403次
|
|
話說上次撰寫QNAP HS-453DX NAS評論時，我為了詳細瞭解HS-453DX的相關設計細節，親自跑了一趟QNAP原廠。在與負責的產品經理與研發工程師談話時，我無意間提到正打算進行的另一個實驗，我想知道NAS與播音樂的電腦之間如果改用光纖網路取代傳統的RJ45銅線網路，聲音會有什麼改變，沒想到，產品經理想都沒想就說：「我們可以提供協助」。過兩天我就收到兩張QNAP的QXG-10G2SF-CX4光纖網路擴充卡。
我也可以升級10GbE光纖網路
為何想做這個實驗？構想源自寫Lumin X1評論的時候。X1是Lumin現役旗艦機，也是市場上第一台具備SFP連線標準的音響級串流播放機，可支援光纖網路傳輸，也備有傳統RJ45網路埠，當時我便比較過光纖與RJ45的聲音差別，光纖的聲音更為純淨，質地柔和順暢，音場與頻段的細節十分優異，相較之下RJ45雖然輪廓較清晰，音像較浮凸，但質地中帶有些許毛躁感，層次似乎也沒這麼好。當時我便對光纖網路傳輸印象深刻。後來在寫Telos GNR 3.1主動式接地機的過程中又發現，把網路線換個方向接，聲音也會有變化，如果接對了方向，聲音更好聽，由此可見，金屬導體線材對於數位音頻訊號的傳輸是個很大的變數。這兩個原因，讓我興起了做這次實驗的念頭。
要怎麼做？就靠QNAP借我的兩張QXG-10G2SF-CX4光纖網路擴充卡（為方便閱讀，以下簡稱10G2SF-CX4）。我原本就是CAT（用電腦做為訊源）用家，我的電腦裡不存任何音樂檔案，只單純做播放使用，所有音樂檔案都存在我的QNAP TS-453Be NAS裡，電腦與NAS之間直接用一條網路線相連，不經過網路交換器（switch hub），因此我只要在電腦與NAS各裝一張10G2SF-CX4，就可以讓它們以SFP+光纖網路線相互溝通。
 | | 感謝QNAP提供全新QXG-10G2SF-CX4光纖網路擴充卡，讓我順利完成這次試驗。 |
 | | 10G2SF-CX4是PCIe 3.0×8規格，PC主機板至少會有一個PCIe×16插槽，因此一定可以安裝，但如果你已經裝了獨立顯卡，就必須確認你的主機板是否有另一個PCIe×16插槽（或PCIe 3.0×8插槽）。 |
不怕磁場干擾
那光纖網路線有什麼優點？首先，傳輸速率更高。10G2SF-CX4可支援10G網速，是目前家庭網路主流1000M（也就是1G）的10倍，速度更快。當然，對播音樂來說，即便是多倍DSD檔案，1000M網速就夠用了，因為音樂是持續播放，而非瞬間需要龐大流量，但更高的網速代表硬體處理資訊的效能更好，對於也講求高規格的數位播放來說，應該也有一定程度的助益。其次，光纖能傳送的距離非常遠，即便上百公尺都不致減損訊號，這表示你未必要把NAS和音響放在一起，無形中增加了使用的方便性與彈性。此外，這種光纖網路線的價格非常便宜，網路上3米大約二百元，訂做幾十公尺也才幾百元而已，而且這東西現在還沒有發燒線，所以不必想東想西，用標準規格的就好。
但上述優對音響重播都不是最重要的。什麼最重要？那就是光纖不感磁，也不會傳輸雜訊，不正是發燒友夢寐以求的傳導方式嗎？傳統金屬導線靠電流傳輸訊號，只要有電流通過，就會在周圍形成磁場，而影響其他導線所傳輸的訊號，簡單地說就是你干擾我，我也干擾你，亂成一團。此外，音響最講究電源了，尤其是擴大機，變壓器越大顆越好，而變壓器造成的磁場干擾更嚴重，因此在擴大機附近的線材很難不受影響。不僅如此，金屬導體就像天線，容易吸收空氣中的無線雜訊與射頻干擾，所以音響線材都很重視屏蔽就是這個緣故。另外，金屬導體連接兩部器材，表示兩部器材本身的雜訊也會透過導體相互傳導，大家傳個沒完，簡直就是「剪不斷，理還亂」。但光纖線就沒有這些困擾，既不受磁場干擾，也不會傳遞雜訊，只傳0與1訊號，因此可將變數大幅降低，理論上而言，應該可以聽到更純粹的訊號。
接下來我將一一介紹使用10G2SF-CX4所需的相關軟硬體條件與設定方式。

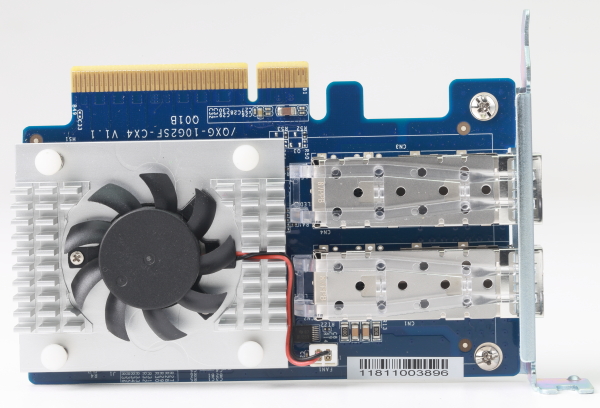

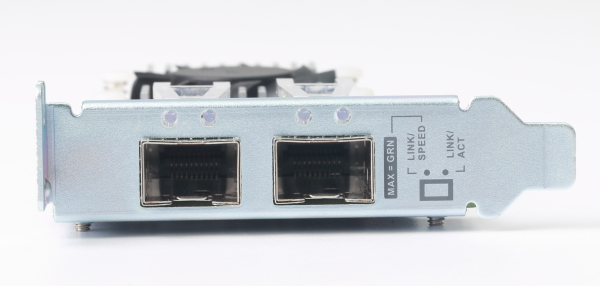

 | | 10G2SF-CX4提供兩組10GbE網速SFP+連接端口，若要使用光纖傳輸，並須另購光纖模組。 |

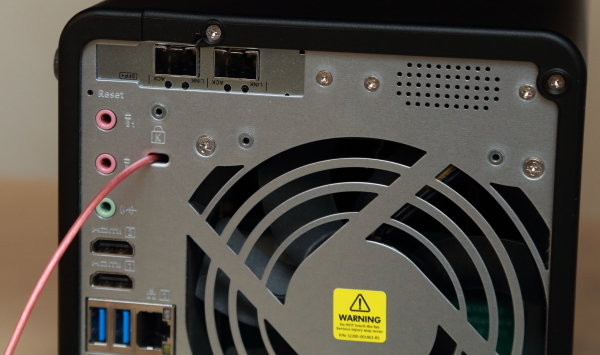

 | | 這是QNAP TS-453Be NAS的背板，左上角可以看見已經安裝好10G2SF-CX4光纖網路擴充卡。 |
NAS需具備PCIe插槽
想要使用10G2SF-CX4確實有些門檻，先看NAS這端。首先，NAS必須具備額外的PCIe擴充插槽，才能安裝10G2SF-CX4，還好，我的QNAP TS-453Be就有。目前家用等級NAS中有PCIe插槽的機種還不多，QNAP還有一台2 Bay的TS-251B具備此功能，此外像是TS-431X則直接內建一組10GbE SFP+網路埠，就不需要另外安裝光纖網路擴充卡了。相容性方面，QNAP最新版QTS作業系統可支援10G2SF-CX4，裝上去就能使用，因此只要確認QTS有更新到最新版本即可。此外，還要準備二個SFP+多模光纖模組，分別安插在10G2SF-CX4的插孔，才能連接光纖線。
PC這端也得安裝10G2SF-CX4，所以筆電是一定不能用的，桌機才行。10G2SF-CX4是PCIe 3.0×8規格，PC主機板至少會有一個PCIe×16插槽，因此一定可以安裝，但如果你已經裝了獨立顯卡，就必須確認你的主機板是否有另一個PCIe×16插槽（或PCIe 3.0×8插槽），不然只能二擇一了。此外，PC必須安裝10G2SF-CX4的驅動程式，請至QNAP官網的10G2SF-CX4產品頁面，上頭就有驅動程式的下載連結。接著，請進到PC的BIOS設定，將SR-IOV Support與Intel Virtualization Technology都開啟，網卡才能正常運行。

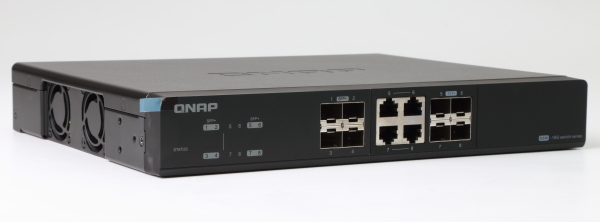

 | | 這台QNAP的QSW-804-4C交換器，這次也一併送來搭配測試，它可提供4埠10G SFP+，以及4埠10G SFP+與RJ45複合式端口，可將家中原有的RJ45網路與10G SFP+光纖網路結合。 |

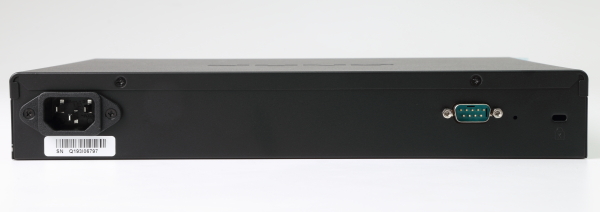

 | | QSW-804-4C內建電源，因此以一般電源線即可直接供電，不會有外置的電源供應器。 |
為什麼我要讓兩張10G2SF-CX4直連，而不透過網路交換器？原因有二。第一，一是目前能支援SFP+的交換器都不便宜，像是QNAP的QSW-804-4C交換器可能是現在市面上最超值的機種，但也要一萬三千多元，反正我家裡也沒有其他網路設備有SFP+介面，所以我讓兩張10G2SF-CX4直連就好，可以省下一台SFP+交換器。第二，兩張10G2SF-CX4直連的路徑更短、更單純，資料傳遞時的轉換過程更少，所受的干擾更低，聲音應該會比經由交換器更好。經過多次實證的結果，直連的聲音確實比經過交換器明顯更好，所以我當然選擇直連。
兩張卡裝好之後，分別開機看看系統是否有抓到各自的10G2SF-CX4。接著要進行網路設定，好讓兩張卡互連。設定方式很簡單，只要運用QNAP NAS的虛擬交換器功能就行了。
使用虛擬交換器功能好處多多
虛擬交換器的設定方式，請詳見以下截圖畫面與圖說。

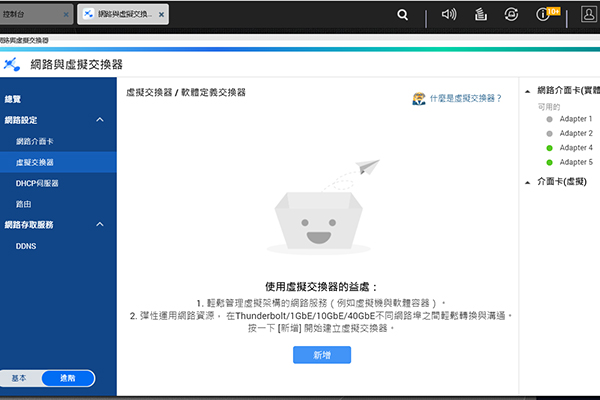

 | | 至NAS管理介面的「網路與虛擬交換器」，點選左邊「虛擬交換器」，然後按右邊下方的「新增」。 |

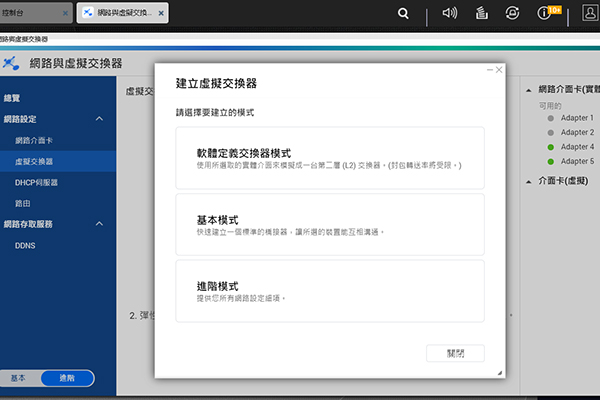

 | | 選中間的「基本模式」。 |
 | | 畫面中可以看到4個網路介面卡，其中Adapter 1與Adapter 2是NAS原本已內建的RJ45網路埠，Adapter 4與Adapter 5則是10G2SF-CX4光纖網卡上的2個網路埠，其中Adapter 4已透過QNAP一併借我的QSW-804-4C交換器連上網際網路，所以它有得到一組IP（192.168.0.30），Adapter 5則已連至PC上的10G2SF-CX4網卡。 |

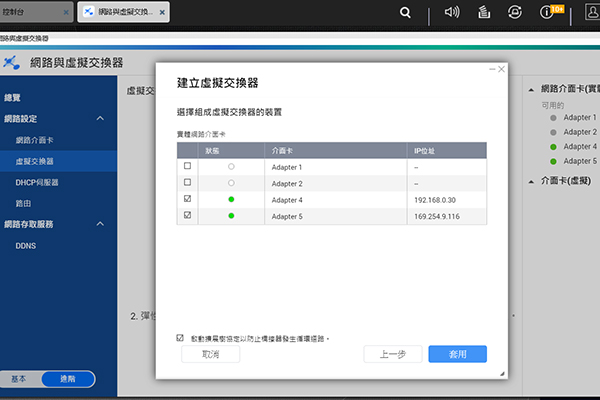

 | | 我要運用Adapter 4與Adapter 5建立虛擬交換器，因此我勾選Adapter 4與Adapter 5，然後按下方「套用」。 |

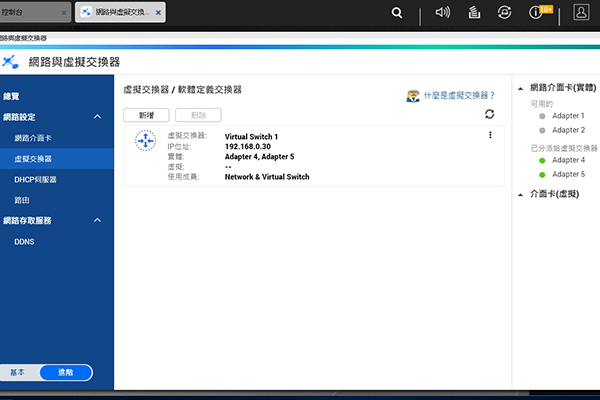

 | | 這時就可以看到一組名為Virtual Switch 1的虛擬交換器，是由Adapter 4與Adapter 5介面卡組成，IP位址就是192.168.0.30。 |
虛擬交換器設定完成後，NAS會派發給PC一組IP位址，PC不僅可與NAS直接溝通，而且可藉此連上網際網路，也就是說，PC不必再另接網路線了。用這種接法的好處不僅是方便而已，還徹底免除了網路線的干擾。試想，這時PC只靠一條光纖網路線，既可直連NAS，又可連上網路，因此不會有雜訊透過其他RJ45網路線竄入。此外，你還可以進到PC的BIOS設定，把主機板上的網路埠給關了，讓系統更輕簡，對聲音也會有幫助，是不是一舉數得？
PC與NAS完成直連之後，就可以聽音樂了。如果你是Roon用家，且是以NAS做為Roon Core，請在PC安裝Roon Bridge，然後在你的Roon遙控裝置上將輸出裝置設定為Roon Bridge，就可以播放了。想用DLNA也沒問題，你可以使用免費的foobar2000播放軟體，加裝UPnP套件，並在NAS安裝MinimServer媒體伺服軟體，然後以手機透過BubbleUPnP遙控軟體，就可以很順利地播放了。

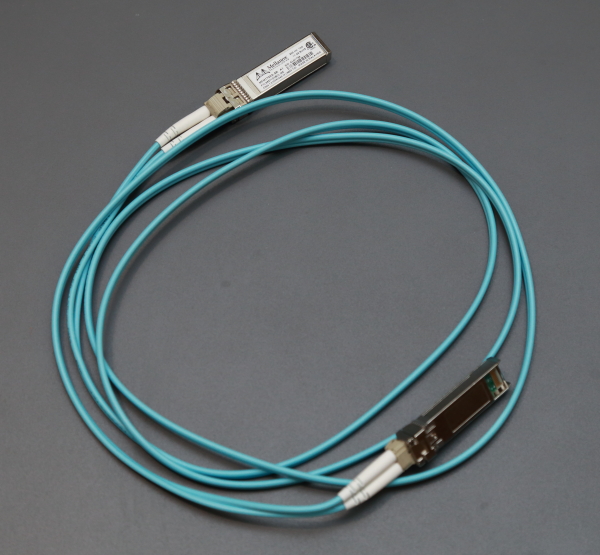

 | | SFP+光纖可長距離傳輸，傳上百公尺都沒問題。畫面中便是光纖網路線，價格十分便宜，買個3米大概只要200元。 |

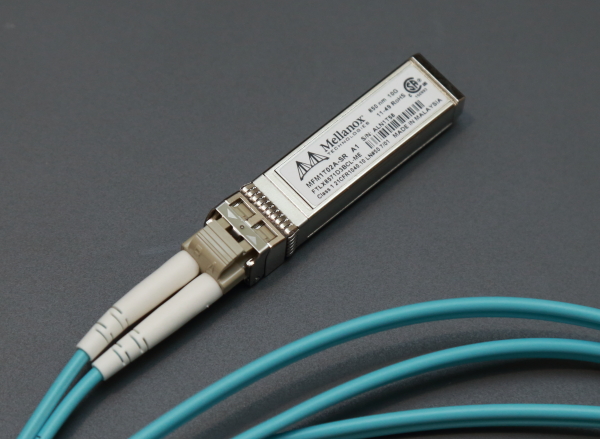

 | | 光纖線本身是很便宜沒錯，還必須搭配畫面中的光纖模組才能使用。光纖模組就比較貴了，從數百元到上千元都有。 |
| | 用光纖交換器，免受RJ45網路線干擾
如果還想隔離得更徹底一點，以避免NAS受到RJ45銅網路線的雜訊干擾，或許你可以考慮先前提過的QSW-804-4C網路交換器。QSW-804-4C支援10GbE網速SFP+光纖傳輸，也支援一般RJ45，因此家中的IP分享器至QSW-804-4C之間可以使用原有的RJ45，而QSW-804-4C至NAS便可使用光纖，如此一來，你的NAS與PC這部分就等於被光纖斷開，不會受到到前方網路設備的雜訊干擾，而家中其他設備也可透過QSW-804-4C讀取到NAS裡的資料，而且NAS與QSW-804-4C之間是10GbE網速，可說是兼具速度與「衛生」。
這時你或許就想問了，如果只是為了隔離而買一台QSW-804-4C，有必要嗎？有沒有必要因人而異，但它確實有幫助。這次QNAP一併借我一台QSW-804-4C，讓我有機會做比較，我發現當NAS用光纖連網時，聲音比之用RJ45連網更流暢更自然，起伏的層次更好，細節也更豐富，可見RJ45的影響確實不小。我想，QSW-804-4C就像是「選配」，當你的PC與NAS都已使用SFP+光纖傳輸，而且你的音響系統等級也達到一定級數，些許小改變都能清楚反映出來時，即可考慮使用QSW-804-4C，你將會發現，排除RJ45銅線之後，那差異是很鮮明的。
 | | 運用QSW-804-4C網路交換器，家中的IP分享器至QSW-804-4C之間可以使用原有的RJ45，而QSW-804-4C至NAS便可使用光纖，如此一來，NAS與PC這部分就等於被光纖斷開，不會受到到前方網路設備的雜訊干擾。 |

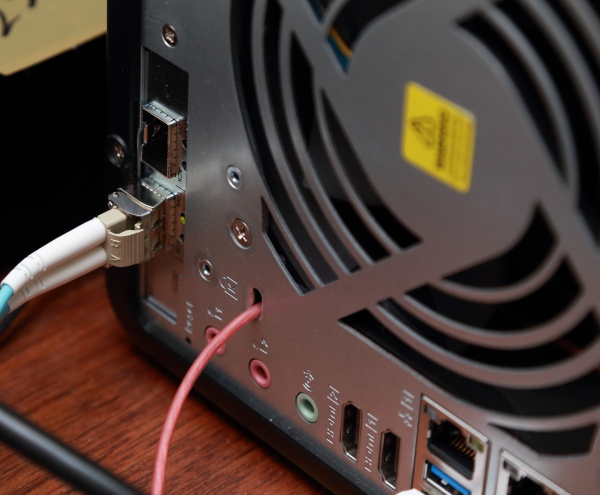

 | | TS-453Be NAS已接上光纖網路線了，傳輸速度輕鬆直達10G。 |
低頻提升立竿見影
我以前就是用PC與NAS直連的方式聽音樂，但用的是RJ45網路線，改用SFP+光纖直連之後，聲音有什麼變化？我只能說，實在太棒了！一聽就回不去了！
敘述聲音前，先交代一下聆聽時所用的參考器材。我以QNAP TS-453Be做為Roon Server，播放機是PC電腦，透過USB線連至DAC，包括Audiobyte的Hydra Z DDC與Black Dragon DAC，擴大機則有EC 4.8前級與NuPrime Evolution One單聲道後級，驅動Aurum Cantus Grand Harmony喇叭。
一開聲，當下立即察覺到的是低頻明顯提升了。並不是量感的提升，而是細節，不論是低頻的形體、軌跡，還是低頻的層次、延伸，抑或音場下盤的規模感，都能交代得比過去更清晰、更具體，彷彿輕而易舉就把低頻搞好了。要知道音響系統中最難的就是低頻，往往增加了量感卻失了輪廓，或是得到了形體卻減了延伸，總是顧此失彼，但10G2SF-CX4藉由光纖傳輸卻能面面俱到，讓低頻立馬提升。聆聽電影配樂大師Hans Zimmer的作品便特別有感，他最愛使用層層堆疊的複雜又龐大的低頻去鋪陳情境，像是「達文西密碼」、「蝙蝠俠—黑暗騎士」、「神鬼戰士」等，透過10G2SF-CX4的播放就會發現，低頻並不只是龐大雄厚或量多大港，而是充滿了Zimmer精心安排的層次變化與強弱起伏，聽起來氣氛更顯緊張與詭譎。

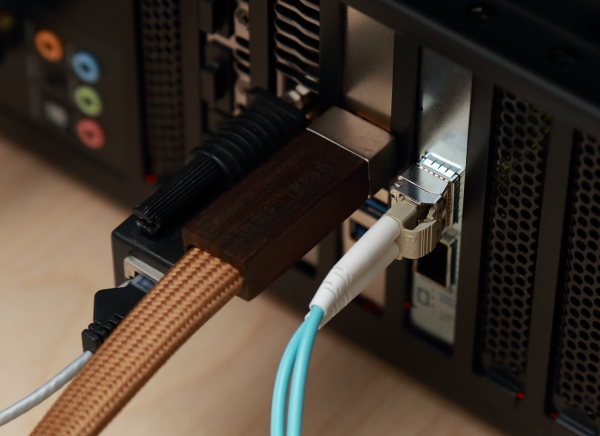

 | | 畫面中是我電腦的背面，可以看到電腦也已經裝好10G2SF-CX4網卡，並插上光纖網路線。 |
高、低頻延伸極其自然而輕鬆
繼續聆聽，接著發現光纖網路傳輸的第二個優勢，那就是優異的音場形塑能力感。10G2SF-CX4讓頻段從低至高拉得更開，不僅上、下延伸極其自然而輕鬆，且整體頻段非常平衡，不同頻段不會相互扞格，也不會偏重某頻段，所以音場開放而精準，聽起來極為輕鬆舒適，我可以用很大的音量聆聽也不覺有壓力。除了輕鬆、流暢外，無論是音像的清晰度、不同聲部或樂器的定位、聲道分離度，或是音場前後的層次感，均大幅提升，我從來沒聽得那麼舒暢，坐下就一直聽，幾乎不想起身。這樣的優勢播放起交響樂簡直如探囊取物般容易，複雜的編制與配器都能結構井然地呈現在眼前，音場開放又深遠，又不會失掉應有的凝聚力。
音色與質地方面也和銅網路線有很大的不同。我們多半認為光纖線有很多細節沒錯，但聲音往往偏冷調，甚至有些生硬，很不耐聽，但我必須要說，那是S/PDIF Optical光纖數位線的聲音，而10G2SF-CX4的光纖網路傳輸並非如此。它的聲線十分流暢而線性，沒有毛躁感，而且帶有很自然的暖意與圓潤感，又兼具非常好的解析力，細節豐富。光纖的純粹、乾淨與無染，讓我覺得似乎更接近錄音原本的聲音了。初聽可能會覺得有點淡而無味或太過柔和而力度不足，那是因為我們已經習慣把銅網路線的毛躁與銳利當作紋理或細節了。兩相比較之下，銅網路線的聲音躁躁的，聽起來音像好像更凝聚、浮凸、有力，但其實是毛躁造成的菱角與銳利感，其實形體並不是那麼清晰，然而透過10G2SF-CX4，我聽到了更豐富、更寫實，卻又更滑順、更圓融的音色與質地，音像輪廓與定位也能清楚交代。真沒想到，屏除了干擾，聲音竟能有如此大的進化。

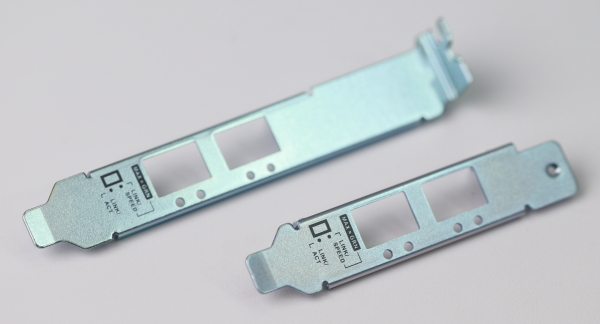

 | | 10G2SF-CX4隨附3種檔板，包括QNAP NAS專用檔板，長型PCIe電腦檔板，與短型PCIe電腦檔板。 |
絕佳投資報酬率
最後談到動態表現。如同前述，10G2SF-CX4的光纖傳輸讓聲音變得柔和、溫暖、圓融，乍聽之下會覺得力道好像變弱了，動態似乎退步了，其實並非如此，那是因為動態起伏更線性，強弱變化的階調更豐富所致。這樣的聽感差異有點像是16bit/44.1kHz檔案與高解析檔案的區別。有人會覺得同樣的錄音，44.1kHz格式聽起來比高解析檔更有力，那是因為44.1kHz的動態階調比較差，聽起來更「生猛」而已。光纖網路傳輸就像是高解析檔，明暗對比更鮮明，強弱起伏更線性，簡單地說，就是動態更好了。因此我用比以前更小的音量播放，就能聽到豐富細節，也能用比以前更大的音量播放，聽得更爽。
用過10G2SF-CX4之後，我終於知道，所謂磁場與空氣中的雜訊會影響導體內的訊號傳輸，這種說法並非空穴來風，而音響器材之間會藉由金屬導線互相傳遞雜訊，絕不是業者的宣傳話術。但光纖就像是絕緣體，可免去導體的影響，像是在一個重要環節排除瓶頸，刪去產生變數的因素，讓數位訊號的傳輸變得更單純。
以聲論價，我認為QXG-10G2SF-CX4具有非常高的投資報酬率。二張QXG-10G2SF-CX4光纖網路擴充卡，加二個SFP+多模光纖模組，不到兩萬元可搞定，雖然也是一筆不小的金額，但說實話，若想透過其他方式達到同樣的提升效果，簡直緣木求魚。如果你也是以電腦做為訊源的CAT族，並以NAS儲存音樂檔案，強烈建議你不妨一試，QXG-10G2SF-CX4肯定會讓你耳目一新。

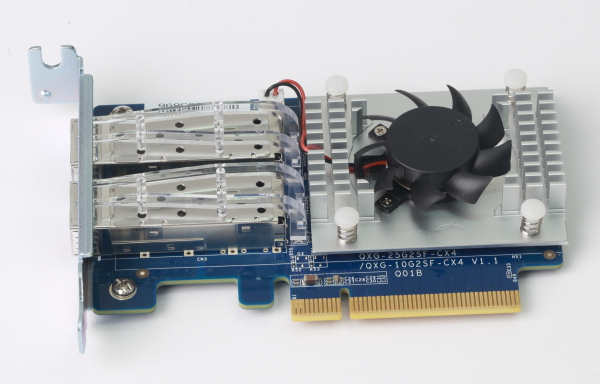

 | | 高速網路傳輸時，10G2SF-CX4網卡上的晶片會產生一定熱度，必須藉由風扇散熱，如果你家裡的聆聽環境非常安靜，不播放音樂時有可能聽到風扇聲。 |

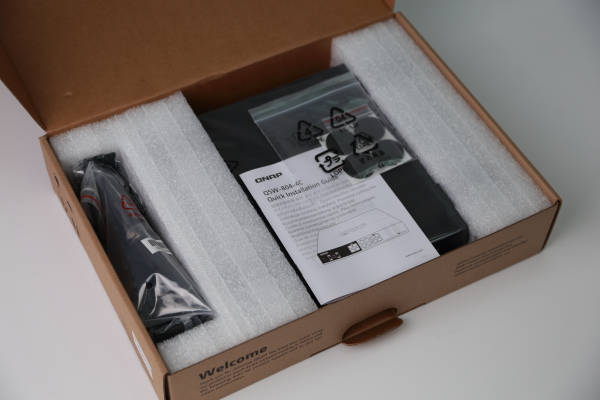

 | | QSW-804-4C交換器的開箱照。 |

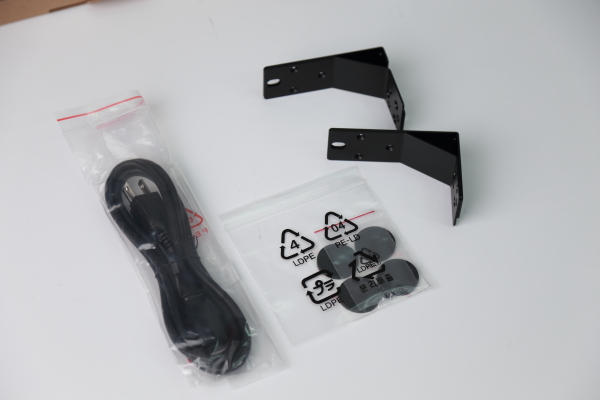

 | | QSW-804-4C隨附固定架，可將交換器安裝於機櫃內。 |
器材規格
QNAP QXG-10G2SF-CX4
型式：光纖網路擴充卡
硬體介面：Mellanox ConnectX-4 Lx EN
連線標準：SFP+
傳輸介面：PCIe Gen3 ×8
支架型式：預裝Low-profile，附贈桌上型及Full-height
適用連接埠與線材：Direct Attach Cable（1.5M, 3M, 5M）或SFP+ OPTIC transceiver
參考售價：7,590元
製造商：QNAP威聯通科技股份有限公司
電話：02-2641-2000
網站：www.qnap.com
|
|
|
|
|
|
|
