撰文/戴天楷,攝影/戴天楷、Avantgarde Acoustic 2019/01/08發表,已被閱讀2,905
我只道是來聽Uno Fino Edition的,沒想到是來聽Uno XD。今年TAA音響展,Avantgarde原廠稍來消息,他們發表了一款Uno Fino Edition,那是Uno XD的縮小版,少了一只超低音,但是把原本密閉式的主動超低音改成低音反射式,讓Uno更小一點。到了勝旗的音響室,怎麼這對Uno看起來這麼眼熟,「這是Uno XD,Uno Fino Edition還沒到。」代理商解釋。唉,恐怕是訂單太多,原廠來不及消化,當初Avantgarde國際業務經理Jérôme André說10月就會出貨了,現在都要12月了。不過,這樣更好,Uno XD我見過幾次,從沒有好好聽過。這回,終於有機會品味一下。

Avantgarde是號角專家,他們的喇叭清一色都是號角設計,根據大小,分為Trio、Duo、Uno和Zero。Trio最大,除了高音、中音、次中音三只號角的主體,還要搭配主動低音使用。Duo則是將高音、中音單體做成獨立的號角,以金屬框架架起,下方則是主動低音。至於Uno,則是把高音與中音號角與主動低音結合在一個箱體裡,體積比起Duo更小。至於較晚推出的Zero更簡潔,沒有獨立的喇叭花狀的號角,而是直接在箱體上設計出高音與中音的號角開口,體積也更小,更重要的,它是主動式的,買了Zero,就不必煩惱擴大機了。

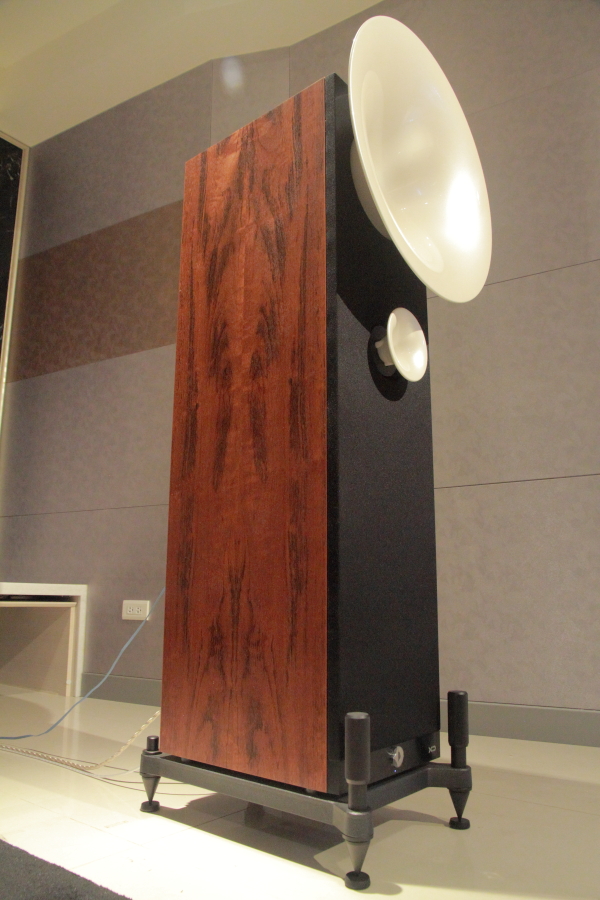

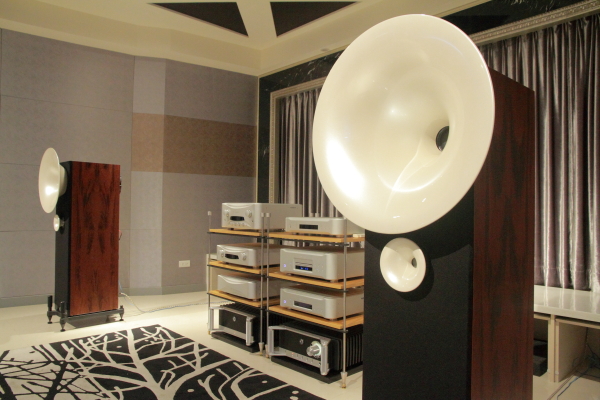

Avantgarde Uno把高音與中音號角與主動低音結合在一個箱體裡,體積比起Duo更小。

Uno XD才是進入Avantgarde號角世界的起點

如果空間不大,預算受限,Zero就足以品味Avantgarde的聲音哲學。但是,我認為,若想真正享受Avantgarde那獨特的號角設計,不管是聽覺還是視覺的,Uno才是真正的起點。最新的款式稱為Uno XD,比起Duo和Trio更嬌小的身軀,更適合進入台灣的家庭。但別以為Uno XD是小喇叭,我後面會細述它的聲音表現。它有著開放的聲音、寬闊的音場、龐大的音像、溫暖又厚實,就算開大音量也不覺得刺激噪耳,這些特性都跟它的號角設計以及主動低音的應用大有關係。

為什麼要號角?

為什麼要號角?號角是一個非常傳統的喇叭設計,最早的留聲機播音就是用號角。號角的最大作用就是提高發聲效率、延長聲波傳遞距離以及控制聲波擴散角度。想認識號角的功用,您只消把雙手圈起來成一個號角狀,圍在嘴邊喊叫便知。但號角有不同的形狀,Avantgarde認為圓形號角在聲學上表現最好,並且他們經過嚴整的計算,改良早期90度指數型擴展的圓形號角,開發出他們自己的號角。這很重要嗎?您若不信,照著剛剛的動作,一邊發聲,一邊改變雙手的開口大小,鐵定會發現聲音不一樣了。開口怎麼開,會直接影響聲音。Avantgarde的目標就是一個:避免傳統號角造成的音染,盡可能維持全頻段的自然與純淨。怎麼做?這就是他們的know-how了。

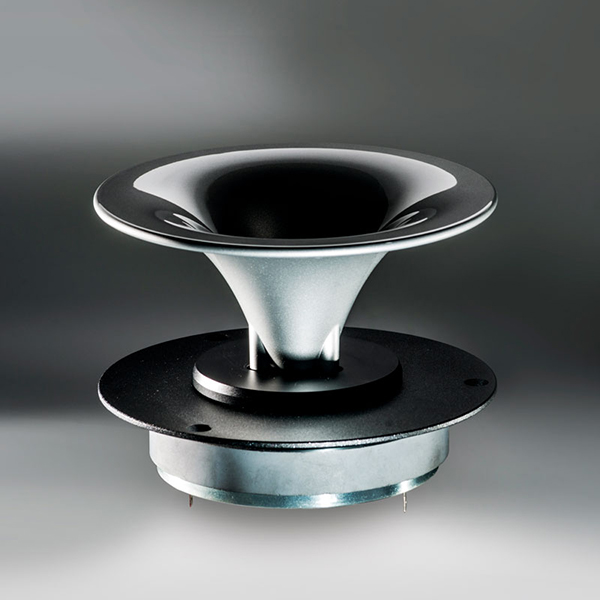

高音採用一個25mm的麥拉振膜,前方為號角,連成一個高音總成。

中音單體振膜則採用一種稱為Soft-Mesh-Compound的材料,材質本身很堅韌,其上有一層具有彈性的表層,其中有許多細小的孔洞,這些都是為了減少諧振。

Avantgarde號角的與眾不同

Avantgarde的號角,不用天然材質,老留聲機的號角是金屬,傳統號角喇叭則多半用木頭。金屬號角有金屬味,木頭號角則有材質不夠均勻的問題。Avantgarde採用ABS壓鑄成型,這樣材質最為均勻,而且透過控制配方,可以降低材質的音染。他們以精密的金屬模具,以2500噸的力量壓鑄,誤差值僅有0.05mm。精密的製造,讓每一對Avantgarde喇叭的左右聲道都能一致。

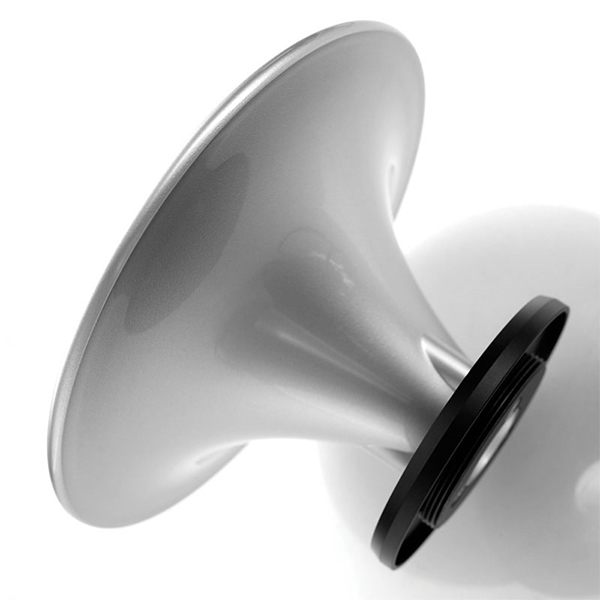

Avantgarde的號角採用ABS壓鑄成型,這樣材質最為均勻,而且透過控制配方,可以降低材質的音染。他們以精密的金屬模具,以2500噸的力量壓鑄,誤差值僅有0.05mm。精密的製造,讓每一對Avantgarde喇叭的左右聲道都能一致。

CPC分音線路的高音

看了他們家號角的設計特點後,回過頭再來繼續解釋Avantgarde為什麼要用號角。前面說了他們要追求傳真、自然的聲音。為此,他們特別設計了可以與號角搭配使用的單體。因為中音的學問大,放後面講。先講高音單體。高音採用一個25mm的麥拉振膜,前方為號角,連成一個高音總成。特別的是,高音在截止分頻上採用一種CPC偏壓電容。Avantgarde發現一般的電容會有電介質記憶效應,這會導致失真,特別是在訊號電壓極低的時候。Avantgarde使用的CPC分音線路,把音樂訊號轉換到100V,就可以控制送入訊號變化時不致產生偏移進而導致失真。


這是高音單體的分解示意圖。

實現無分音器中音的密技

中音就有趣了。首先,這個中音單體沒有分音器,聲音不經過分音器怎麼劃分中音向下與向上的頻段銜接呢?Avantgarde透過號角的特殊腔室設計,可以在中頻下段提供18dB的衰減、在中頻上段則有12dB的衰減。透過這個由號角來完成的被動分音,讓聲音訊號不經過任何其他電子元件,直接驅動中音單體,因此損耗最少、音染也最少。

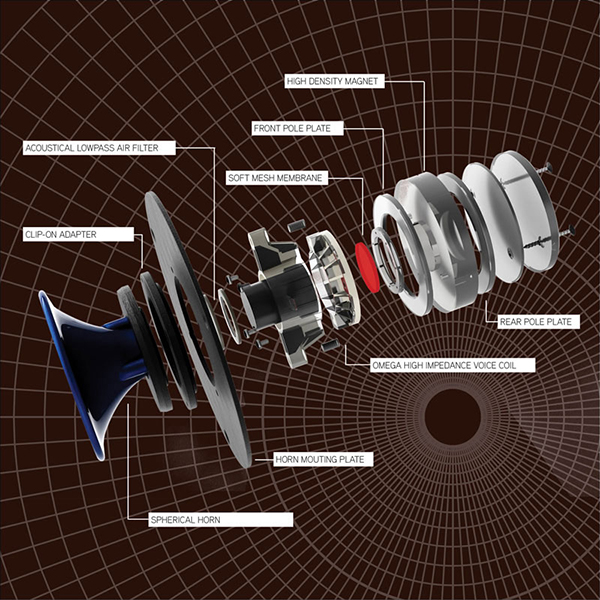

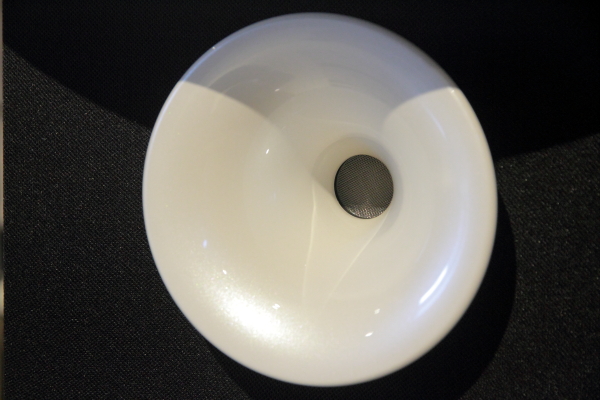

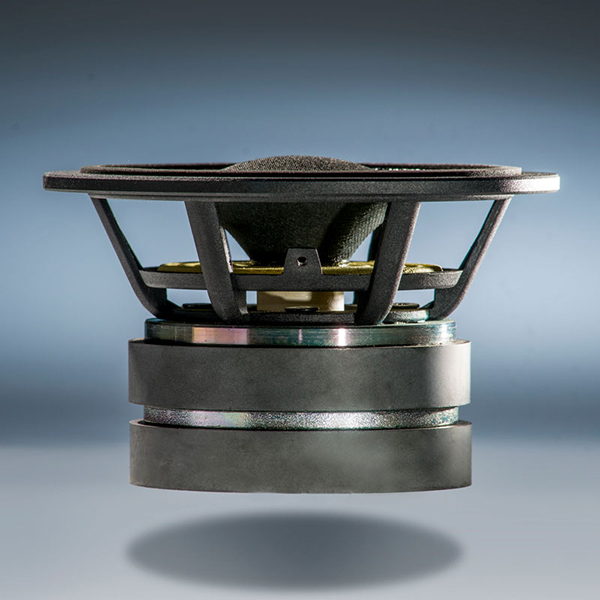

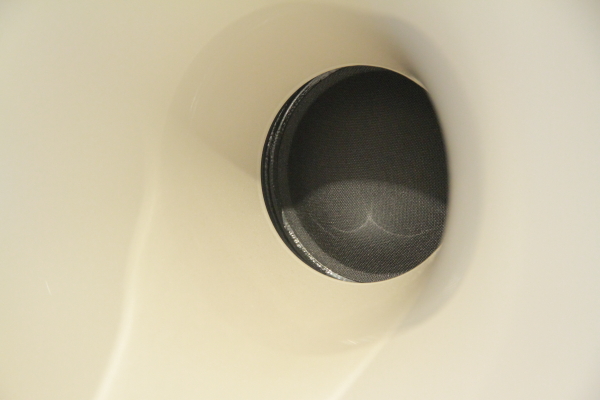

這是中音單體。

再者,他們不採用傳統號角喇叭慣用的壓縮驅動器作法,讓聲波通過窄小通道再行擠壓噴射出來,使聲波傳遞更遠,效率更高。他們要的是直接提高單體的效率:增強磁鐵的磁力、減少音圈與磁鐵間的磁隙。單體音圈採用一種稱為Omega Coil的技術。這是什麼?他們用非常細的銅線繞製音圈,因為線芯細,需要通過的電流少,就讓單體更容易驅動。但這不容易做,細繞線增加了繞線的困難度,所需要的輔助製具更多也更特殊。此外,Avantgarde還刻意加大音圈尺寸,求取大音圈對單體有更好的控制力,並且讓單體衝程短一點。只要往號角內部看過去,單體中央那個明顯的大而又圓的防塵罩,就說出了它大音圈單體的血統。單體控制力好,失真就小;衝程短,同樣失真也會小,並且還節省了驅動單體的電流需求量。這樣的設計,多有效呢?原廠說,可以讓擴大機對單體的驅動力提高450%,並且降低喇叭線長度的負面影響達80%。易言之,擴大機更容易驅動,長喇叭線造成的衰減更不明顯。

至於中音單體振膜則採用一種稱為Soft-Mesh-Compound的材料,材質本身很堅韌,其上有一層具有彈性的表層,其中有許多細小的孔洞,這些都是為了減少諧振。這樣一來,這個中音單體的失真更少。為什麼要強調這個中音單體的設計力求低失真呢?因為號角有放大的作用,一旦單體有失真,就會被號角放大出來。所以,既然用上號角,單體當然要求最低失真。


追求最大動態、提升喇叭效率、有效降低失真

這樣的設計真的那麼厲害?還是僅為原廠的一廂情願?Avantgarde延請亞琛工業大學(RWTH Aachen University)的教授Anselm Goertz博士實測研究,結論是:Avantgarde的號角可以提高8倍的動態範圍、減少90%的失真,並足以重現1/10音量的細節。

至此,我們複習一下:Avantgarde的號角設計,實現了最大的動態、增加了喇叭的效率、並有效降低了失真。這落實在Uno XD上是怎樣的面貌呢?Uno XD的效率高達107dB,它的被動單體阻抗是18歐姆,僅需少少的電流就可以驅動。不過,Uno XD還有一個重點,就是主動低音。

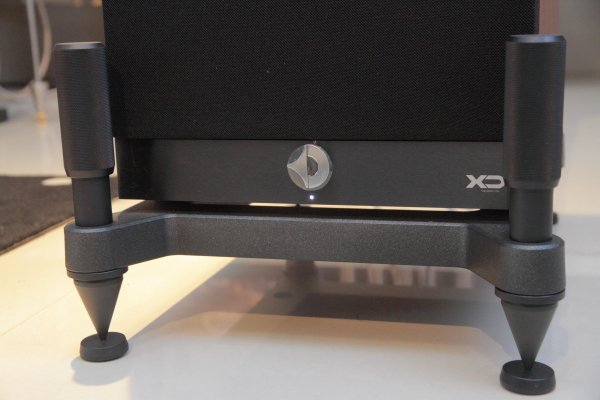

鋁合金噴漆的腳錐,調整高度只需旋轉上方把手即可,非常方便。因為低音是主動式的,所以需要插電。

搭載全新XD模組的主動低音

Avantgarde的主動低音也是重頭戲,Uno XD用上了兩顆10吋低音,內建兩組500W的D類擴大機,分別推動那兩只低音。低音配有完整的DSP調整,可做主動電子分頻,以及低頻的濾波調節。以前的Avantgarde要調整低頻得透過背後的操作介面調整,現在這些實體介面依舊保留,但更方便的是利用自家程式調整。只要把Uno XD透過乙太網路線連上區域網路,應用程式會自動找到它,您只要把左右聲道設成群組,就能連動調整了。這個2015年推出的XD款,就是指它們採用D類擴大機驅動低音,並且配備可以軟體控制的主動電子分音系統。這麼一來,Avantgarde喇叭對於空間的適應性就更高了。

透過這個在電腦上操作的軟體,您可以調整主動低音的音量、低音的低通分頻點、低頻向下延伸的衰減、還可以針對10個點拉EQ,衰減的斜率有多種可選。這有什麼好處?一方面,您可以調整自己最喜歡的整體聲音,二方面,若您家在某個低頻頻段有駐波,可以透過EQ調整來調整,這就解決了空間缺陷的問題了。這些所有的調整都是即時的,您一調整,只要確定,就立刻可以聽到聲音的改變,非常方便。該軟體提供了80組記憶,原廠預設了20組,其他的可以讓您自己來設定。這樣,就算您家裡每個人對低頻的喜好不同,都可以建立起個人的資料,只要一鍵,就可以立刻切換。Uno XD不是男主人一人的喇叭,是全家人的喇叭。

此外,原廠還有特殊服務。如果您的空間聲學條件不佳,始終無法把您的Avantgarde喇叭調整得好聽,可以跟代理商聯絡,透過原廠的整套儀測器材,將空間數據整理後傳給德國原廠,他們會模擬並演算最佳的EQ數據,再回傳給代理商,經過代理商工程師載入原廠調校的數據後,就算再特殊的聆聽空間也能獲得有效改善。不過,一般的空間只要自己用軟體拉EQ、慢慢聽、慢慢調即可。

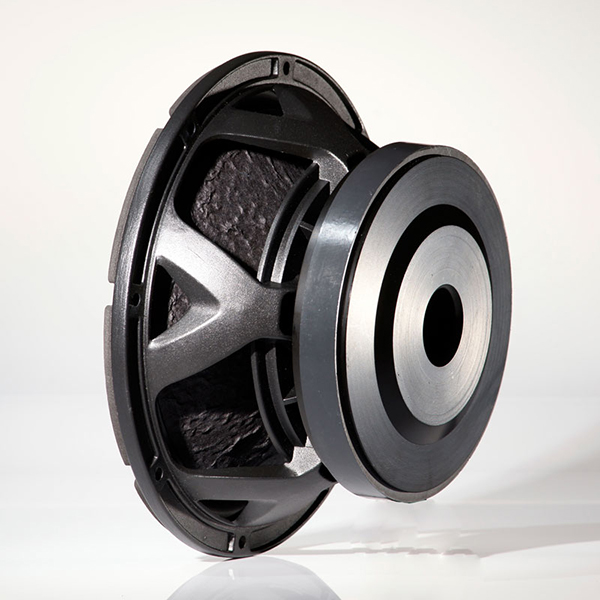

這是主動低音的低音單體。單支Uno XD一共用上2顆10吋低音。

30mm厚的MDF箱體

使用上,有兩種接法,正常的接法是從擴大機接喇叭線到Uno XD高音後方的喇叭端子,然後以原廠配給的跳線連到中音,在喇叭音箱內部則另有接線分給低音。這樣最單純,也最好調整,是代理商最推薦的方法。Uno XD後面也有XLR端子,您也可以透過雙輸出的前級分訊號給低音的部分,但代理商的經驗是中高音與主動低音間的平衡很難調整,低音量感不好抓。因此,建議用家還是採用第一種接法為宜。我看到代理商使用的喇叭線很細,印象中,他們只要擺出Avantgarde都是用這喇叭線,便一併問個清楚。代理商的工程師表示,因為Avantgarde喇叭效率高,不需要大電流,因此無須線徑粗的喇叭線,但是喇叭線的品質很重要。他們使用的,都是Avantgarde自家的喇叭線,就是用於喇叭內線的線材,原廠不對外販售,但代理商特別商購了一定的量,供用家選購。

最後,結構方面,Avantgarde也扎扎實實,毫不含糊。整個箱體採用厚達30mm的MDF製成,這比市面上很多喇叭都要更厚。底座是實心鑄鋁製成,四個腳錐可調高度,而且原廠設計了高出一截的把手,這工業設計不僅好看,還很好轉動。原廠箱體顏色共有四款:白色、黑色、斑馬木皮和虎皮玫瑰木,號角顏色更有11款之多,足以讓您選到最適合您家裝潢的色系。

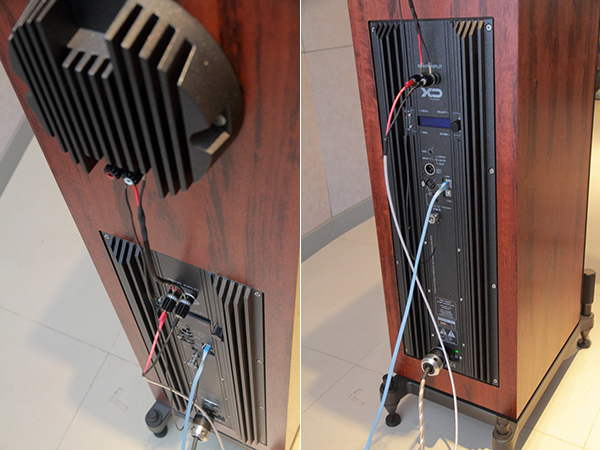

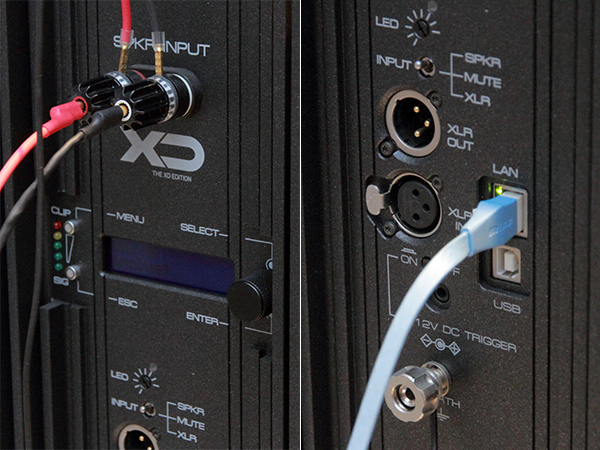

喇叭線直接接在中音背後的端子,再使用原廠附上的跳線連接高音。雖然Avantgarde在XD主動低音背後留下了XLR端子可以類比線材連接擴大機,但是最好的方式是透過網路來調整低音的DSP。


Form Follows Function

Avantgarde盡可能地把單體做好,透過號角提高單體發聲的效率,這確實有效。Uno XD的聲音溫潤醇厚,而且細節清楚。千萬別以為Avantgarde只是漂漂亮亮的喇叭,金玉其外而已。工業設計圈有句老話「form follows function」,意思是外觀為什麼這樣設計,其實都有其功能和設計概念上可循的脈絡。Avantgarde的號角,做得這般漂亮,但是,這號角確實成功地耦合了中音和高音。

代理商為Avantgarde Uno XD配上自家的XA Pre、XA Power前後級,訊源則是Esoteric次旗艦K-01Xs。XA Pre前級的輸出級採全A類單端放大,無負回授設計,48級電子控制的音量控制,還內建五顆2,300mAh的電池,可在電池供電下工作。XA Power後級同樣是無負回授設計,每聲道有150W的驅動力,它還可以進行橋接,讓一台立體聲後級變成單聲道後級,功率則提升為300W。至於K-01Xs則是Esoteric新一代Xs系列訊源的代表作,再上去就是Grandioso K1了。它採用了Esoteric引以為傲且與Grandioso系列訊源一樣的VRDS-NEO [VMK-3.5-20S]讀取機構,解碼機構採取35bit高位元運算,數位解碼線路採雙單聲道設計,電源也是左右聲道各自供電。根據最近的幾次接觸經驗,我覺得新一代的Esoteric訊源越來越有類比味,聲音也更有韻味了。

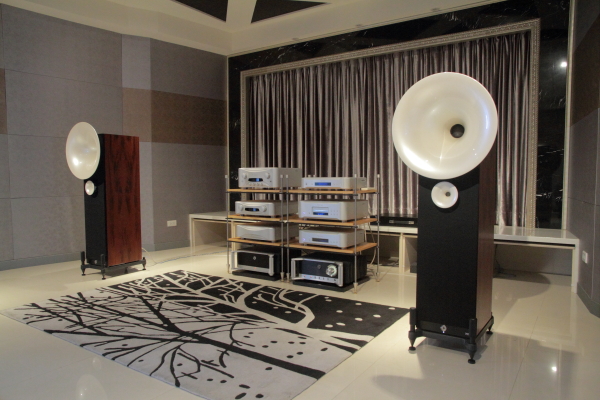

當天負責驅動Avantgarde Uno XD的是自家的XA Pre、XA Power前後級,訊源則是Esoteric次旗艦K-01Xs。

氣勢恢弘、音像龐大、質感寬鬆

從什麼聽起呢?我挑了一片勝旗試聽室裡的Esoteric SACD,那是安賽美指揮瑞士羅曼德管弦樂團的「天方夜譚」,這錄音歷經超過半世紀的年日,依舊是頂尖版本,足與萊納/芝加哥的版本抗衡。開頭樂團以莊嚴沈重的樂音展開,那是國王充滿威嚴的現身,主奏小提琴委婉地唱出悠揚的旋律,那是雪赫拉莎德。Uno XD雖然體積不大,但是儘可以扭大音量來聽,就算樂團Tutti齊奏,富有能量的聲音,卻不讓我感到刺耳。號角聲音會硬嗎?會吵嗎?不會啊!別把PA喇叭的經驗帶進來。

Avantgarde的號角開口弧度變化,以及號角與單體的搭配都經過計算,務求最佳表現。什麼是最佳表現?就是在提高效率、控制擴散、耦合聲波的同時,盡量不改變聲音的音色。從詮釋雪赫拉莎德的那把小提琴可以聽得,從樂曲中出現的木管獨奏可以聽得。這些獨奏樂器的質感必須鮮明,不讓人把低音管誤認為單簧管,把雙簧管誤認為長笛。

不過,在樂團總奏的時候,我感覺低音的原初設定量感多了點。原本的設定在12dB的音量,這讓樂團總奏時感覺聲音轟然,細節被遮蔽掉了。我試著往下調,既要抓出低音該有的量,才不至於讓樂團下盤鬆垮,又要顧及樂團該有的聲部層次及細節。大概拉到9dB讓我覺得算是比較平衡了,就算樂團齊鳴,音樂也有層次,而且音樂的重量還能兼顧。好,就此繼續聽下去。

Uno XD的音樂活生感很好,我真喜歡聽它表現弦樂團撥奏的樣貌,彈性和Q度十足,還勾畫出音樂廳的空間感。Uno XD雖然算是自家號角喇叭裡體型較小的款式,但是聲音依舊龐然壯碩,表現起管弦樂,唱起這天方夜譚,那恢弘氣勢還真與其精美外型不太相稱。Uno XD能量感豐富又不刺耳,讓我盡情催大音量,XD Pre前級的音量已經轉到2點鐘方向了,我可以聽見樂團裡最細微的騷動,在總奏時也不感壓迫,只覺聲浪逼人,好生過癮。這大概就是Avantgarde要把低音獨立出來做成主動式的原因,他們只要想辦法控制好中音和高音,讓他們的失真最低,至於低音部分,交給主動式超低音負責,可避免驅動效率不一的各單體的難題。

細節充足、質感真實

我想再試試低音的調整。身上帶著一張名為「Happy Blue」的雙低音提琴爵士演奏,兩把double bass撥起來,那可不簡單。書架喇叭系統是絕難享受到什麼是起雞皮疙瘩的牛筋味,落地喇叭也不一定辦得到。Uno XD不僅唱得好,透過這張CD倒真讓我玩它玩過癮了。Uno XD的主動式超低音向下延伸可達18Hz之譜,對於低音提琴來講,誠然足夠。要唱好,關鍵在量感調節。管弦樂可以調低音,這張雙貝斯的爵士專輯也同樣可以調低音。因為這裡有兩把貝斯,所以我要抓出兩把琴來。勝旗的喇叭擺位大致沒有什麼問題,但是低音量感調節會影響貝斯的成形結像。道理一樣,量太多了,細節沒有了,就是轟然一團。若量感不足,貝斯的形體就不夠鮮明具體,撥奏琴音顆粒感會不夠Q彈。這回,我又覺得9dB有點太多了,來回試了幾個數值,最後定案在8.5。Avantgarde讓用家可以小數點下兩位來微調量感,這真是太貼心了。

一旦平衡感調出來了,兩把貝斯競相撥奏起來,可真過癮。Uno XD的音像龐大,聲音帶有寬鬆感,這讓兩把低音提琴的龐大身軀聽來更為雄壯。它也有著豐富的細節資訊量,這足以傳神的傳達出樂手手指在琴弦上把弄的殷勤。手指滑動、壓按、放鬆,那些瞬間的音色抖動、陰暗變化,都是還原演奏的要件。低音提琴琴弦粗,很不好按,因此,貝斯撥奏時「雜音」特別多,那是這把比人高的提琴無可避免的。可,我們聽音響就愛這味不是?Uno XD把這些細節都說出來了,現場感就出來了。低音調對,真是重要。

盡情享受大音壓的衝擊

既然又調過了低音,而且我認為8.5dB下更均衡,再回去聽一下大編制如何?我放上阿格麗西在2006年盧加諾音樂節的現場演奏,蕭士塔高維契為鋼琴、小號與弦樂團所做的第一號鋼琴協奏曲。Uno XD給了一個直接、剛勁卻又略帶微微溫暖的琴音。直接,是指它能把鋼琴音質的諸般細部和紋理表現出來,比方說左手重壓彈奏和弦時,能有豐富的琴弦振動和琴身共鳴感。剛勁,除了指琴音的顆粒堅實果斷以外,也說出了演奏家彈奏時施予琴鍵的力量層次,那輕重之間層次越分明,音樂的表情就越多。至於溫暖,當然是指音色,這一點微微的暖意,消磨掉了音樂最強勁時那刺激感,讓音樂更柔和一些。我前面也說過,即便在大音壓下,Uno XD的失真還是很低,因此,音質的純粹感很好,始終不聞噪耳尖銳。我認為這跟兩件事有關,一個是那個號角,號角耦合了聲音,賦予了聲音一定的厚度和溫度;一個就是均衡的低頻,如果低頻量沒調出來,聲音也會顯得單薄。

我也發現Uno XD的音場表現很不錯,舞台層次整個拉開,前後有度,弦樂聲部的開展很自然,還稱不上涇渭分明,但是主奏的樂器卻很立體,鋼琴也好,小號也好,都很突出。比較像是音樂廳中後排聽到的,帶著點空間環境的作用,舞台表現具有一定融合效果,不像前排聽見那樣直接明確,也就不帶絲毫犀利火氣。

人聲形體略大,溫暖有韻

這種既有細節又有溫度的聲底,放起人聲,豈會不好聽?以Cassandra Wilson與鋼琴手Jacky Terrasson合作的「Rendezvous」專輯為例,開頭第一軌是爵士名曲「Old Devil Moon」,這首歌在重新詮釋下,帶有迷幻、藍調和爵士的融合興味。樂曲當中的打擊樂幾乎不曾停歇,透過混音,四佈在音場各處,有左有右,有前有後,還會遊走,樂音則扎實而音粒明確。鋼琴的伴奏像是星光綴點,透著溫暖的光澤與光暈。Cassandra Wilson的歌聲濃厚有韻,她的歌聲本就低沈厚實,在Uno XD播放下,一個吞吐,喉韻浮現,就是一個人在那裡唱著。Uno XD放起人聲,形體略略放大一點,喜歡聽人聲的人多半會喜歡;下次去音響展,看到勝旗擺出Avantgarde,別忘記讓他們放個人聲來聽聽。

光看就覺得美

關於聲音和實際操作的經驗,我已經說得夠多了。最後,我想主觀地,甚至帶點偏私地幫Uno XD講幾句話。在我看來,Uno XD是Avantgarde全系列裡最漂亮的一款。比起Trio的張揚,Uno在氣質上顯得謙和;較諸Zero那少了那喇叭花的設計,Uno具有更高的品牌識別度;與金屬框架獨立架起號角的Duo相較,Uno更具整體感,而且,金屬框架角少了,就多了一分溫暖和人文。我認為在Avantgarde全系列當中,Uno XD最是好看,最調和了經典和前衛。如果您對Avantgarde喇叭有興趣,去看看Uno XD,那喇叭光看就覺得美。

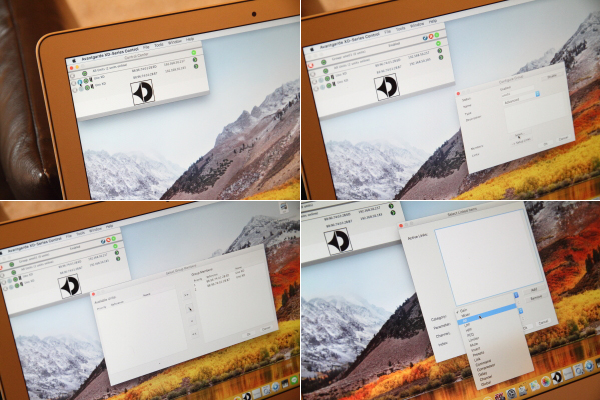

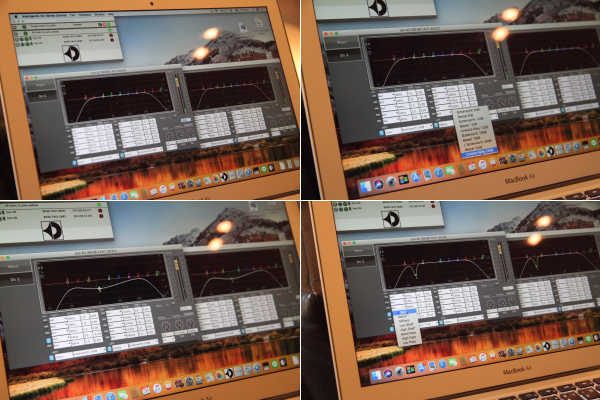

連上網路後,在專屬APP裡可以抓到兩支Avantgarde喇叭,將他們設成一組,調整時數值就會連動。

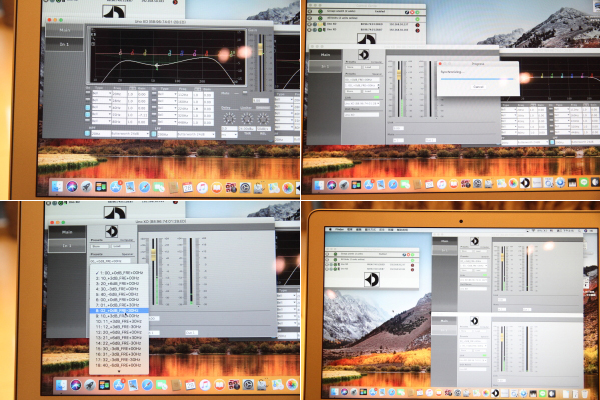

原廠給了10個點可以拉低頻EQ,做增減量,並控制衰減斜率。


設定完成後,可以儲存起來,日後只要叫出檔案,就不必再調了。原廠給了80組空間。


器材規格

Avantgarde Uno XD
型式:半主動式喇叭
效率:107 dB
阻抗:18 ohm
單體:25mm麥拉振膜高音x1、127mm Omega 中音x1、10吋低音x2
內建超低音擴大機功率:1000W(500Wx2)
頻率響應:290 – 20000 Hz,超低音18 – 500 Hz
分頻點:290/3000 Hz
建議擴大機功率:> 10 Watt
售價:1,060,000元
進口總代理:勝旗
電話:02-2597-4321
網址:www.winkey-audio.com.tw
