在眾多TAD迷的引頸盼望下,Evolution系列終於推出落地款喇叭了!Evolution系列是多數想一親TAD芳澤的發燒友最能負擔的產品系列,但過往只有 CE1與ME1兩款書架喇叭可選,從今天起,又多了E1TX落地喇叭了。不僅如此,TAD這次一併發表M1000後級擴大機,可說是E1TX最佳搭檔。為此TAD代理商先鋒公司舉辦了新品發表會,並請到M1000設計者沼崎裕光與E1TX設計者末永智裕親自擔任解說。

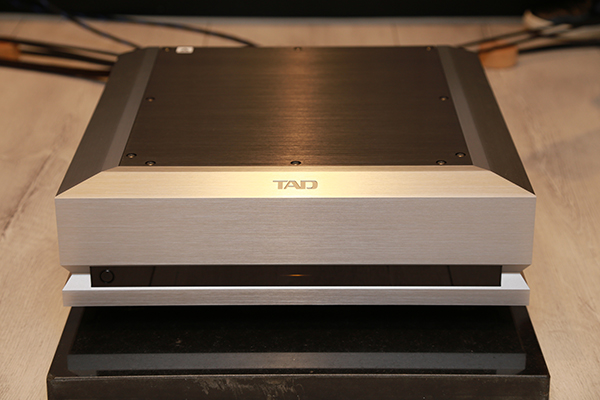

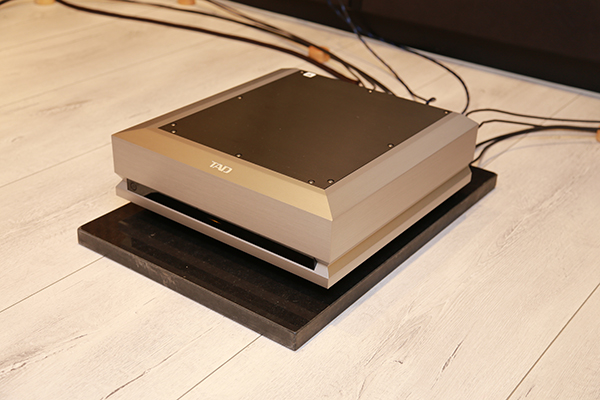

M1000立體聲後級擴大機

雖說是親自解說,不過沼崎裕光人在日本,並未來到台灣,而是採用視訊會議的方式「直播」,倒是十分別開生面。沼崎裕光(Numazaki Hiromitsu)目前擔任TAD單機設計部門經理,負責電子產品的設計。他自1993年便進入Pioneer,專職擴大機電器迴路設計,期間也任職過CD唱盤的設計工作。2007年更參與TADL的設立,負責電器迴路與音質設計,自此之後便是TAD主要的單機器材設計者,曾參與包括D600、C2000、C600、D1000、DA1000的音質設計,之後更直接負責D1000MK2、M2500MK2及M1000等機型的核心設計。

發表會先從M1000開始。沼崎裕光首先揭示M1000的五大設計重點,包括「對稱式全平衡設計」、「制震腳錐及高強度喇叭端子」、「高效率的D類放大」、「高容量電源供應」,以及「更具彈性的bi-amp雙擴大機設計」。

M1000設計者沼崎裕光人在日本,並未來到台灣,而是採用視訊會議的方式「直播」。

首先談到「對稱式全平衡設計」。沼崎裕光表示,M1000不僅左右聲道完全獨立,基本上就是兩部擴大機裝在一個機殼裡,而且從訊號輸入至輸出均為全平衡架構。電源當然也是左右獨立,厲害的是連電源的正、負極電路都彼此對稱,
所有電路部局也完全對稱,甚至連機體結構與機內配線都要對稱,吹毛求疵的程度可見一班。

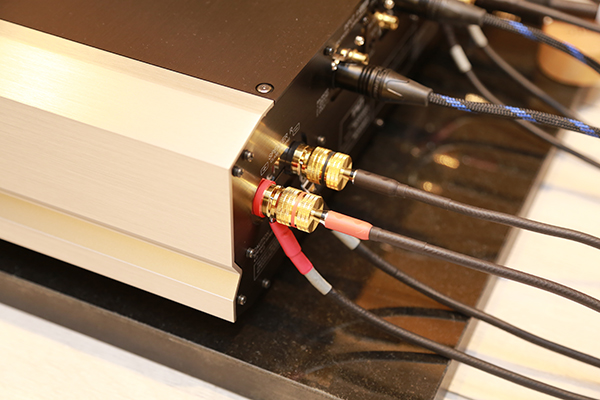

關於「制震腳錐及高強度喇叭端子」,M1000採三點式著地設計,使器材容易保持平衡,且最為穩固。腳錐藏在底下看不到,容易讓人忽略它的存在,但沼崎裕光表示,腳錐是M1000一個非常重要的設計。M1000採用和Reference系列相同的S-TAD腳錐,採多重結構設計,腳錐中心為高內損的鉻鉬鋼材質,搭配特殊ISO隔離技術,可避免任何從地面傳來的震動,不僅能提升細節表現,對於聲音的清晰度、音場的寬闊度有很大幫助。喇叭端子又有什麼特別呢?M1000的喇叭端子是從旗艦喇叭R1便開始使用的製品,設計目標在於可承載市面上越來越粗、越來越重的重量級喇叭線,可避免音喇叭線重量造成的阻抗變化而影響聲音表現。


再來談到「高效率的D類放大」。沼崎裕光表示,所有的功率晶體或晶片都有接腳,但他們發現接腳的阻抗值很高,會影響聲音的速度感,因此M1000所用的功率晶片沒有接腳或導線,而是將晶片內的核心電路直接焊接在電路板上,讓電流可以直接傳輸到電路板,如此一來對聲音的動態、速度感、音場的開闊度、細節表現力…等,都有很大幫助。其次,M1000採用D類放大,具有高效率與低發熱特性,即便功率高達500瓦/4歐姆,也不需要散熱片。由於具有高效率,M1000即便在輸出大功率輸出下,也能維持低耗電,電源供應器的負擔也相對較小。

電源當然更是重點。關於「高容量電源供應」,M1000在電源迴路設計上非常注重電源阻抗的問題,因此致力於降低電源阻抗,著力點包括變壓器與電容器的選用與搭配,當電源阻抗降低之後,聲音的速度感就很容易表現出來。沼崎裕光表示,先前設計M2500時就有注意到降低電源阻抗,現在M1000的技術又再提升,M1000電源阻抗僅為M2500的75%。此外,M1000採用訂製環形變壓器,不僅噪訊極低,容量又大,一顆就有1000KV,對於500瓦輸出而言,已是倍數供應。另外他還提到,變壓器初級線圈與次級線圈離越遠轉換效率越低,損耗越大,為了降低損耗,他們在繞線時初級與次級線圈採並列方式,因此轉換效率更高,有利於電源供應,且不怕瞬間的大功率需求。


電容器也採客製化,他們和供應商一起研究了兩年才做出符合要求的電容。M1000內含4顆33,000uF訂製電容,左右的正負極各一顆,呼應先前所提的正負極對稱。此外,不只濾波電容,電路板上其他的大小電容也都是訂製,輸出非常穩定,可確保聲音最大的安定性。此外,M1000採用線性電源,而非D類放大常搭配的交換式電源,這是因為交換式電源面對大輸出時,負載增加,就容易產生噪訊,對於音場與音像都有影響,他們不希望這部分有所妥協,因此採行線性電源。

最後一點是「更具彈性的bi-amp雙擴大機設計」。M1000本身是立體聲後級,也可切換成單聲道bi-amp模式,讓原先的左右聲道可分別驅動同一支喇叭的高音與低音,提高運用的便利性,也提升了升級彈性。沼崎裕光表示,這種方式比橋接成單聲道的機種有更好的分離度,因為不僅左右聲道分離了,高低音也分離,雖然這樣的配置有點奢侈,對聲音表現卻有絕對正面的助益。

令人好奇的是,M1000與原有的M2500MK2功率相同,規格近似,難道意欲取代之?沼崎裕光表示,M1000並非M2500的後繼或取代機種,而是另一個系列機型。M2500機殼以CNC製成,抑制震動效果更好,外觀設計與質感也比M1000更好,而M1000開發的目的是外型上要能夠搭配D-1000MK2唱盤與DA-1000 DAC,價位上則能匹配E系列喇叭,例如同時發表的E1TX。功能上,M1000則多了bi-amp功能,進可攻,退可守,使用彈性大,也更能符合預算有限的消費者的需求。


E1TX落地喇叭

下半場由末永智裕(Suenaga Tomohiro)來介紹最新發表的E1TX落地喇叭。末永智裕目前任職TAD揚聲器技術部設計課課長,他也是資深員工了,1992年便進入Pioneer,後來在TAD負責單體與鈹振膜的開發。2000年起,他開始負責設計ME1所用的CST單體,之後更操刀設計R1MK2、CR1MK2、E1、CE1、ME1...等產品,目前也是E1TX的主要設計者。

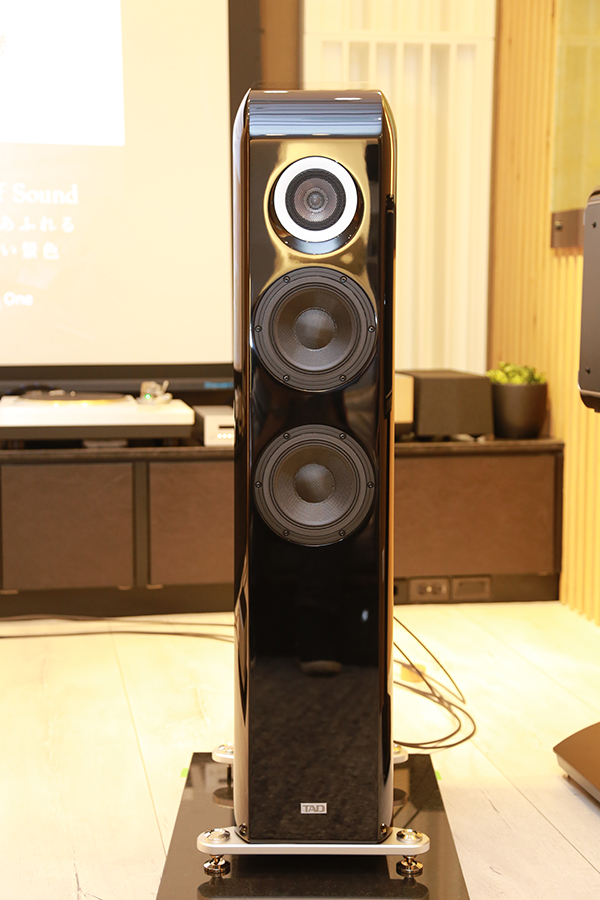

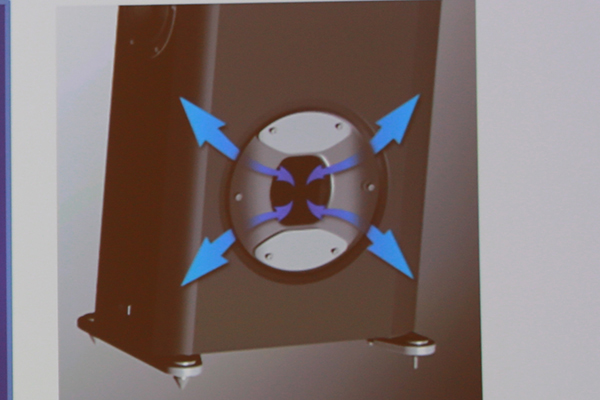

兩年前ME1發表時,也是由末永智裕來台擔任簡報,他表示,E1TX基本上就是ME1的放大版,不僅承襲ME1的諸多技術,也延續其聲音特質,包括高解析力、精準的音像、寬闊的音域...等,在這樣的基礎上再加以放大,賦予其更充沛、低伸的低頻表現,成為一款更全面性的落地喇叭。在架構上,E1TX仍以9公分CST同軸單體負責中、高音,以16公分MACC 多層芳綸纖維複合振膜單體負責低音,但多加了一顆變為兩顆低音單體,箱體結構也配備了獨家的Bi-Directional ADS雙極式空氣力學低音反射孔設計,差別在於為了因應落地喇叭的需要,反射孔形狀由ME1的類似沙漏型,改成E1TX的圓形,可說是最大的變化。關於CST、MACC與Bi-Directional ADS可參考先前小得有理,小得精彩–TAD ME1新登場報導,當中有詳細敘述,接下來我將重點放在E1TX的箱體設計。

下半場由末永智裕(Suenaga Tomohiro)來介紹最新發表的E1TX落地喇叭。

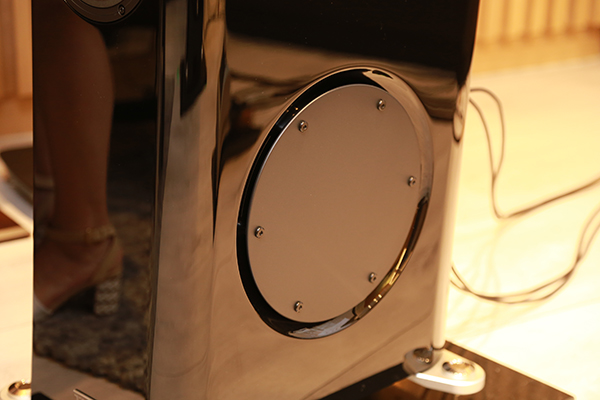

末永智裕表示,E1TX音箱與ME1最大的差別在於E1TX 箱後傾斜3度,可使CST同軸單體與兩顆低音單體的時間相位更為一致,另外再刻意將CST同軸單體往前傾斜,使其正對前方,則剛好可以與低音聚焦,使音場與音像更為精確。此外,為了降低CST單體周圍的繞射影響,特別將單體邊緣弧形的範圍加大,可有效將低繞射,減少干擾。E1TX音箱亦採用SILENT無共振化音箱結構,箱體外部使用高內損的MDF構成,內部以高剛性樺木做為支架,如此結合成的三明治式音箱可抑制箱體諧振。箱體內部則進行駐波分析,在重點部位施以吸音材料,可有效消除內部駐波。E1TX的Bi-Directional ADS反射孔改成圓形,因此外覆的鋼板也做成圓形,看起來像是低音單體,其實不是。此鋼板厚達4mm,重量非常重,可讓喇叭的重心下移,也有抑制諧振的效果。

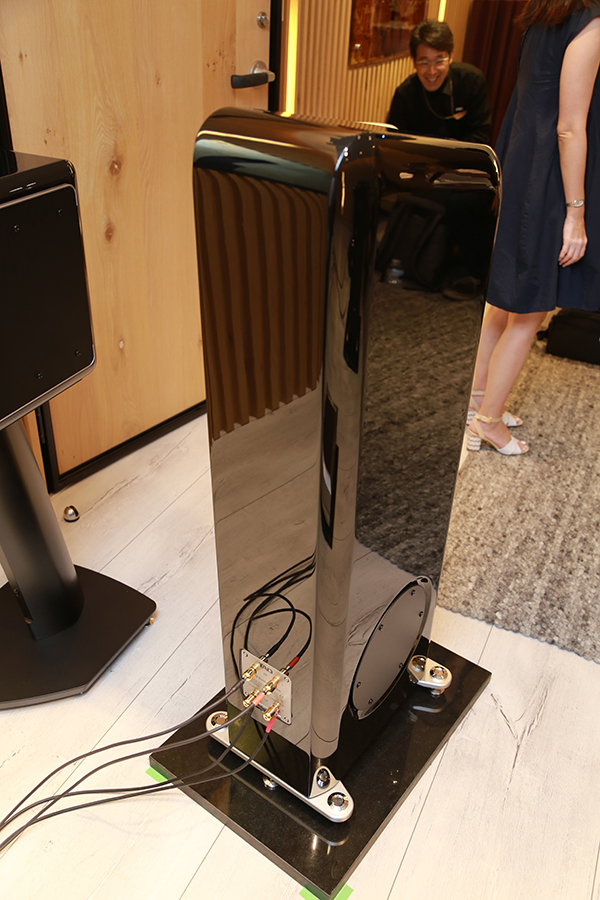

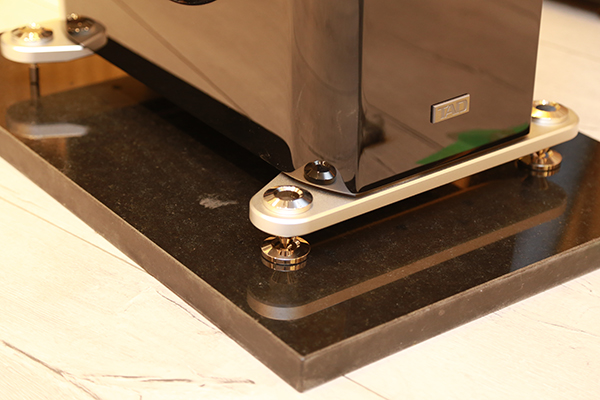

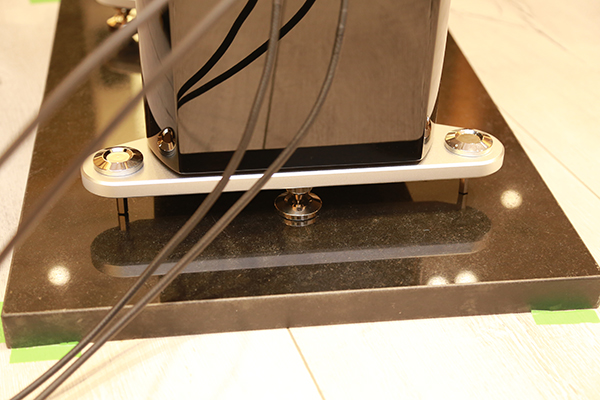

接著末永智裕談到分音器。E1TX的分音器分成兩部分,一是CST同軸單體分音器,二是低音單體的分音器,兩者各自獨立。E1TX音箱底部有個獨立箱室,專門用來放置分音器,可避免音箱內部強大的音壓影響分音電路。喇叭端子則是中、高音與低音分離,因此想要bi-wire或bi-amp接駁也不成問題。底座部分,E1TX前後各有一塊由15mm厚的鋁板切削而成的底座,底座與音箱之間則襯以樹脂塗裝的三明治夾層,可避免震動傳導。腳錐和M1000相同,也採前2後1配置,後方的腳錐剛好是喇叭重心所在,能穩固承受來自低音單體的強大震動能量。此外,底座後方也刻意設計了2個額外的腳錐,並無接觸地面,用途是防止傾倒。

最後我好奇地問末永智裕,E1TX大部分的設計都沿襲自ME1,為何ME1發表後隔了不算短的兩年時間才開發出E1TX?末永智裕說是因為箱體設計花了非常多的時間。從書架型延展成落地型,E1TX的音箱等於是重新設計了一遍,像是向後傾斜3度,平行四邊形的型態,都是經過多方嘗試後才做出的決定,又例如Bi-Directional ADS低音反射孔的形狀、位置、出風角度...等,都必須做出模型進行實地試聽,才能得出最適當的搭配,所以隔了兩年才讓E1TX問世。事實上也正是如此,TAD喇叭有哪一款不是千錘百鍊後的成果,而且這次連最速配的擴大機都一併準備好了,正待您前往試聽鑑賞。
