撰文/ 2017/06/28發表,已被閱讀12,410
Sony Signature系列旗艦級耳機系統,不但採用平衡方式驅動耳機,更開耳機產品之先河,首次採用日本JEITA制訂的4.4 mm Pentaconn端子規格做為平衡驅動的端子格式,不但體積比XLR端子更為小巧,其電阻也比傳統的2.5mm、3.5mm平衡式端子更低,讓您以更便利、更安心的方式,享受平衡式驅動帶來的好音質。先前我在評測Sony Signature系列旗艦級耳機系統時,透過MDR-Z1R所附的4.4mm端子平衡線聆聽,就感受到了平衡式驅動下的訊噪比、空間感和驅動力,都遠遠超乎一般3.5 mm非平衡端子所帶來的聽感,於是評測時,皆以平衡方式驅動MDR-Z1R耳機聆聽。

然而,為什麼4.4mm Pentaconn平衡式端子有此魔力,能讓音質大幅度提升?為什麼Pentaconn端子的規格為4.4 mm,而不是其它直徑呢?什麼又是平衡式驅動呢?這次,我們帶領各位讀者深究4.4 mm Pentaconn端子規格與平衡式驅動的優點。

終結平衡式端子規格亂象

過去的非平衡式耳機端子,無論其直徑為6.3 mm或是3.5 mm,皆是採用TRS型式,換句話說,端子上有兩個黑環將端子上的金屬部位分成三個接點,前端負責傳輸左聲道的正極訊號,中段負責傳輸右聲道的正極訊號,而左右聲道的負極則共用端子底部。正因為左右聲道負極訊號共用同一個端子部位,想當然爾,會讓左右聲道缺少穩定的電位基準,影響到聲音的純淨度以及分離度。

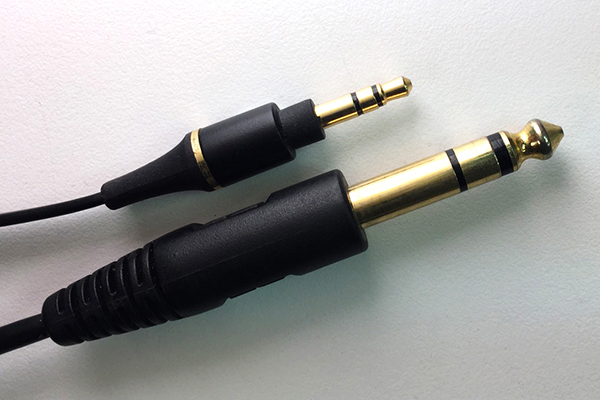

過去的非平衡式耳機端子,無論其直徑為6.3 mm或是3.5 mm,皆是採用TRS型式,端子上有兩個黑環將端子上的金屬部位分成三個接點,前端負責傳輸左聲道的正極訊號,中段負責傳輸右聲道的正極訊號,而左右聲道的負極則共用端子底部。

為了解決傳統TRS端子對聲音造成的音響,近年來耳機市場掀起一股平衡式驅動的風潮,讓左、右聲道負極訊號由獨立的端子傳輸。然而,這樣平衡式驅動的耳機端子,過去一直缺乏市場標準,形式五花八門,有的耳機或耳擴採用1個4pin XLR,有的採用1個2.5mm TRRS端子,也有採用1個3.5mm TRRS端子,甚至還有2個3 pin XLR端子與2個3.5mm TRS端子的。這樣的亂象,有可能讓耳機玩家面臨平衡耳機線與耳擴無法相容的困擾,需要自行訂做平衡是耳機線才能解決這樣的問題。

L+、L-、R+、R-、接地獨立傳輸

為此,由多家日本消費性電子龍頭廠商組成的「一般社團法人電子情報技術産業協會」(簡稱JEITA)決定以全新的4.4mm 5pin端子,一統規格,做為平衡式耳機端子的標準。

由多家日本消費性電子龍頭廠商組成的「一般社團法人電子情報技術産業協會」(簡稱JEITA)決定以全新的4.4mm 5pin端子,一統規格,做為平衡式耳機端子的標準。

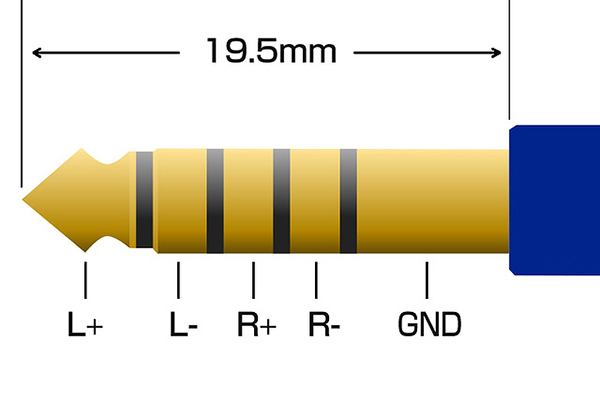

JEITA此全新的端子規格命名為「Pentaconn」,其中「Penta-」為希臘文字根「五」的意思,而「conn」則為端子英文「connector」的開頭,明明白白表示此專為平衡式驅動的耳機格式,共有5個金屬接點。該端子直徑為4.4mm,長19.5mm,上面的5個接點,從尖端到底部依序負責傳輸L+、L-、R+、R-、接地,達成左右聲道、正負極訊號以及接地皆獨立的設計。

4.4mm 5pin設計,降低接點阻抗

為什麼要將耳機平衡式端子制定為4.4mm的規格,而不是原有的2.5mm與3.5mm?JEITA內部負責主管「音響變換機器標準化小組」的原毅(Hara Takeshi)表示,2.5mm端子的接點間阻抗值較高,對音質會造成不好的影響,而3.5mm就音質面來說也不是很理想的設計,因此新推出的Pentaconn端子,便採3.5mm 與6.3mm的中間值—4.4mm做為直徑。

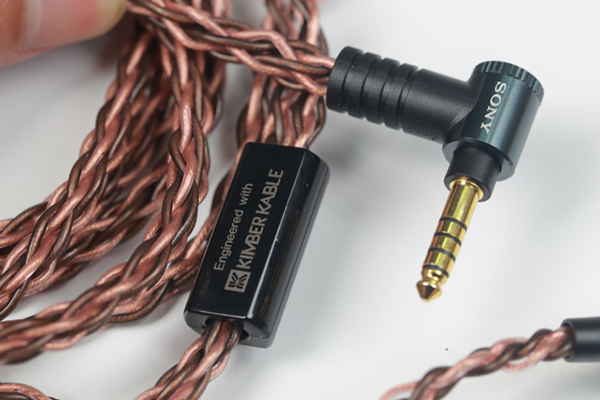

由Sony與Kimber Kable合作推出的4.4mm平衡端子耳機升級線。

此外,音響器材上常用的XLR端子,一方面因為體積過大,二方面是因為端子上面有扣鎖,若是線材稍微拉扯,耳擴可能會因為拉扯掉到地上,當然更不在他們的考慮範圍內。

說到音質,最理想的設計應該是左右聲道的正、負極與接地訊號各自獨立,如此一來端子上便需要6個接點,那麼為什麼Pentaconn採取5-pin設計,而不是採取6-pin設計呢?原毅表示,這是考量到許多耳擴還是專為傳統TRS端子設計的,內部端子依舊只有3個接點,因此Pentaconn上的5-pin設計,正好可與傳統非平衡式端子相容,由接地部分共同傳輸左右聲道的負極訊號。

比2.5mm、3.5mm 端子更加穩固

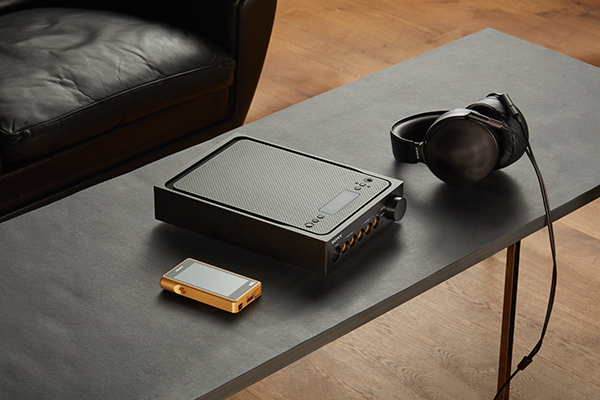

過去Sony所推出的PHA-3耳擴,上面的平衡式耳機輸出端子採取雙3.5mm端子的形式,而這次Singature系列TA-ZH1ES DAC耳擴與WM1Z/WM1A播放機上使用的平衡式耳機輸出端子,便採用Pentaconn端子規格,可以說是全世界首次採用此全新端子規格的播放機。

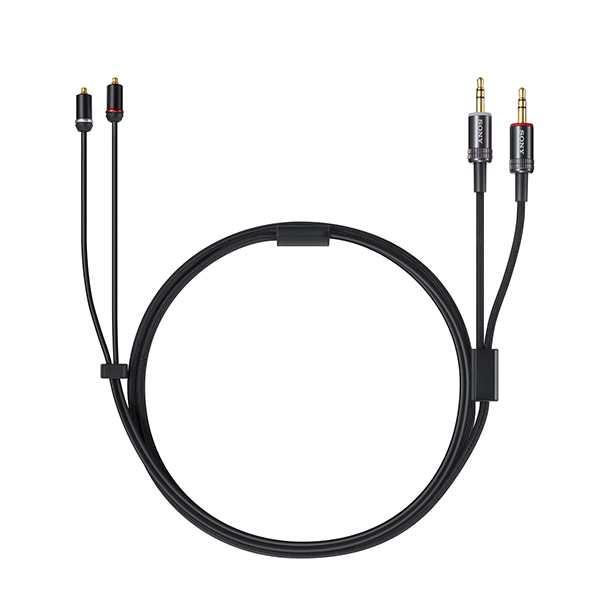

採雙3.5mm平衡端子形式的耳機升級線

負責WM1Z/WM1A結構設計的工程師石崎信之表示,相較於現行支援平衡傳輸的插頭規格,Pentaconn端子橫截面面積夠大,能有效降低電阻,而且強度夠堅韌,可避免傳統小型插頭因為太緊而卡在母座裡的意外。

線材、母座均為一時嚴選

WM1Z/WM1A的專案負責人佐藤朝明更進一步補充,雖然Pentaconn端子的平衡式傳輸比起傳統非平衡式傳輸,音質更為優異,但是他們在開發產品的過程中不斷試聽,發現端子母座的品質對音質也有關鍵性的影響, 因此他們負責生產端子母做的合作廠商——日本 DICS ,試驗不同材質對聲音的影響,經過無數測試才敲板定案,選用現在的母座版本。WM1Z/WM1A所使用的Pentaconn母座在每個端子(L+/L-/R+/R-)都各有 2 個接點,這樣的設計,可避免端子因為接觸不良無法發聲,又能降低接觸電阻,對音質絕對有正面的幫助。

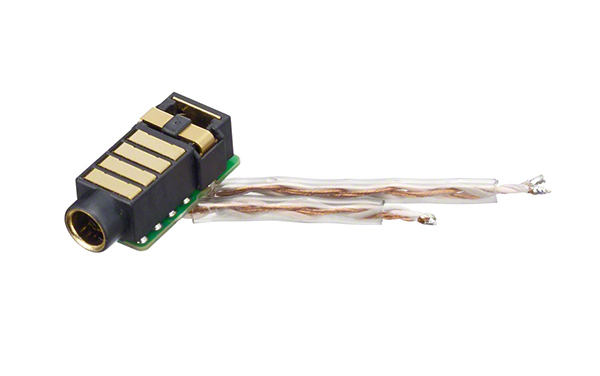

WM1Z/WM1A所使用的Pentaconn母座在每個端子(L+/L-/R+/R-)都各有 2 個接點,這樣的設計,可避免端子因為接觸不良無法發聲,又能降低接觸電阻,對音質絕對有正面的幫助。

透過Sony MDR-Z1R耳機內附的4.4mm平衡線聆聽,可以感覺到錄音的背景更黑更純淨,更可以聽出錄音中的深度層次,營造出充滿立體感的聲音場景,無論音質、力度或是音場空間,都要比3.5mm非平衡式耳機線來得優異。總而言之,4.4mm端子平衡式與3.5mm端子非平衡式推動所營造的聽感,很難透過言語以三言兩語形容出差別,但是一聽就知道前者帶來的爽度遠遠高出後者,聽過之後,就很難回到3.5mm非平衡的聽感。

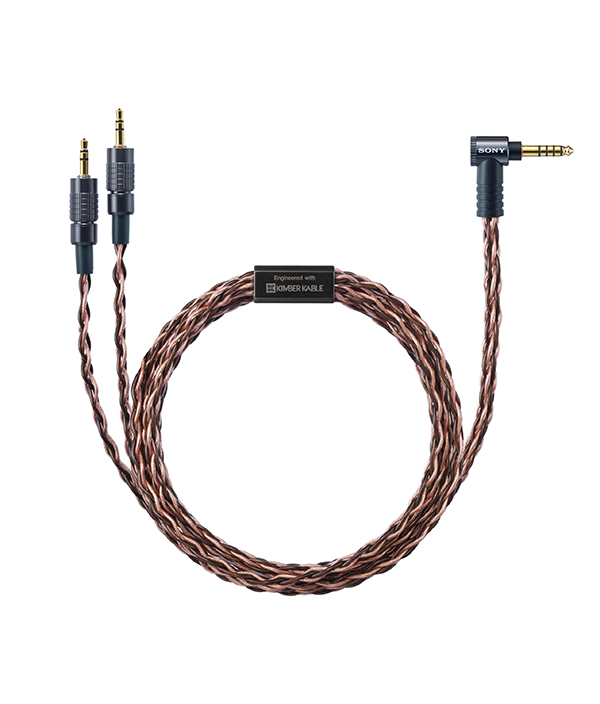

本來我以為這樣方式聆聽的Signature系列耳機系統,其音質已經到達巔峰極限,沒想到Sony還與美國發燒線材大廠合作,為Singnature系列耳機MDR-Z1R開發搭載Pentaconn端子的MUC-B20SB1平衡式耳機升級線,該升級線擁有Kimber Cable招牌的「辮子卷」四股絞繞外觀,並以純度極高的無氧銅為導體,而連接耳擴的Pentaconn端子採L形設計,插拔更為容易,透過該線聆聽,無論音場的開闊程度、左右聲道的分離度、訊噪比,以及聲音出手的衝擊力道,還有人聲中最具生命力的血肉感與溫度,又比MDR-Z1R所附的線材更上一層樓,儘管這條升級線身較重,用起來沒有耳機本身附的平衡線輕鬆,但是優異的聽感讓我捨不得換回去。我想聆聽這套Sony Signature旗艦耳機系統時,我都是在桌前聽,不會帶著去外面走動,因此這款Kimber Cable平衡式升級線就成為我聆聽的標準配備了。




Pentaconn:打通平衡電路的任督二脈

在最後跟大家講一個好消息,那就是平衡式端子帶來的優異聽感不是只有MDR-Z1R旗艦級耳機獨享而已。針對XBA、1A系列耳道式等耳道式耳機,Sony也推出了MUC-M12SB1、MUC-M20SB1 Pentaconn端子耳機升級線,除了優異的導體材質加上特殊的編繳方式,可以帶來比內附線材更好的音質,升級線上採用的Pentaconn端子,讓左右聲道正負極訊號以及接地獨立傳輸,解決非平衡傳輸方式音樂訊號傳輸時容易造成飄移,產生聲道分離度不佳的問題,更是讓音質大幅升級的重要關鍵!

Sony Signature系列耳機系統,無論是MDR-Z1R耳機、TA-ZH1ES DAC耳擴、或是WM1Z/WM1A播放器,就技術規格以及線路設計,都為Sony登峰造極之作,而4.4 mm Pentaconn端子的運用,更有如打通整個Sony Signature的任督二脈,讓您以最便捷的方式聽見平衡式驅動的魅力。
