撰文/郭漢丞,攝影/郭漢丞 2015/11/25發表,已被閱讀188,929
「Mark Levinson are proudly design and made in USA.」這是Harman Luxury Group總裁Jeff Poggy,在帶領我們參訪Mark Levinson位於麻薩諸塞(Massachusetts)Westford生產基地之後所下的結論。

結束Revel採訪,代理商卡門李先生、我與音響論壇劉總編一行三人,從西岸飛到東岸,預計參觀Mark Levinson兩個重要的設施,分別是位於麻薩諸塞州Westford的生產基地,與康乃狄克州新成立的Shelton音響研發實驗室,最後一站則是位於紐約市中心的Harman旗艦店。為了這一趟行程走得順,所以我們飛到更北邊的波士頓(Boston),在此停留一晚,第二天一大早出發,大約一個小時車程可以抵達Westford工廠,等看過工廠之後再出發前往Shelton,這段車程要從麻薩諸塞跨入康乃狄克,路程比較遠,所以趕不上參觀Shelton研發實驗室,要隔天才去,看過Shelton實驗室之後便要趕赴紐約,參觀Harman旗艦店,接著趕搭當天晚上午夜的航班返台。您看,這趟行程多充實,來美國五天四夜(加兩夜在飛機上度過),從西岸飛到東岸,光是東岸兩天半就要跑三個地方,採訪行程非常高效率。


行程表過,且讓我帶大家走入Mark Levinson位於Westford的生產基地。原本Mark Levinson的生產基地位於康乃狄克州的New Haven,不過New Haven工廠在2003年關閉,生產移到Westford,從器材打樣到量產,全部在此完成。工廠佔地108,000平方英尺,換算台灣習慣使用的坪數,大約是三千餘坪。所有電路板的焊接、組裝,全部在Westford完成,從廠區的概觀來看,您應該注意到沒有CNC機器,所以Mark Levinson機箱的金屬加工部份並不在此。工廠管理符合多項ISO認證,包括最高的ISO 13485,管理嚴謹,在我們進入廠區之前,全部要在鞋子外面穿著引導靜電的帶子,經過靜電導通測量通過,才可放行,廠方人員還叮囑切勿觸摸任何主機板,避免身體上的靜電損壞IC。

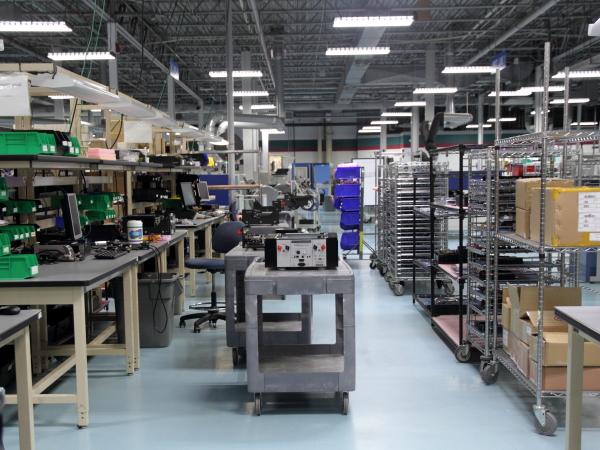

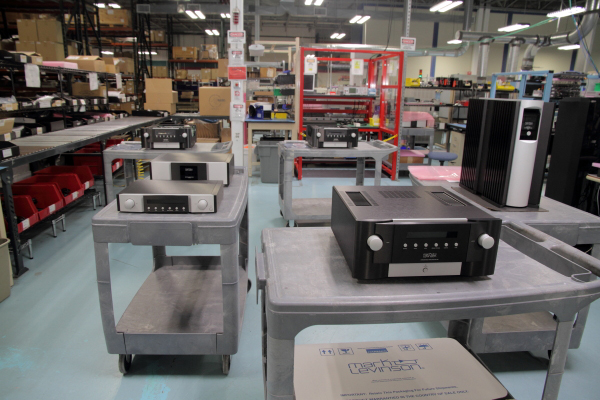

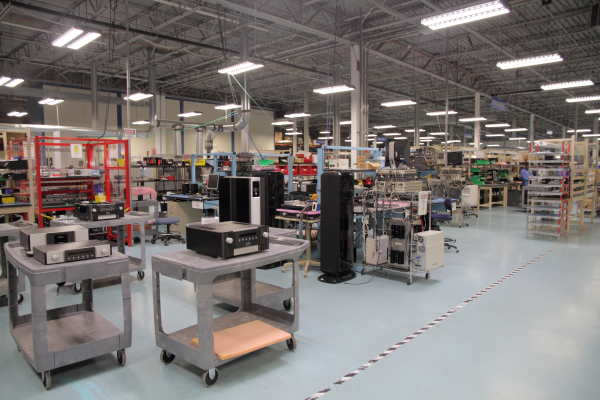

Mark Levinson在Westford生產基地的概觀,剛剛完成的No. 585綜合擴大機、No. 53後級正擺在活動的工作檯上。

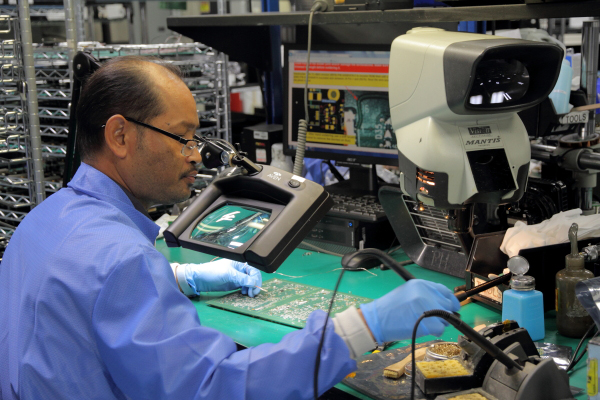

工作人員正在手工插件,因為元件很小,所以需要放大鏡輔助。事實上Westford的廠區有許多全自動插件SMD精密加工機器,但是這些昂貴的機器不准拍照,所以只好拍手工插件。絕大部分Mark Levinson的主機板,都是SMD製作,然後再加上插孔元件(Through Hole),像是大尺寸的電容,都必須手工插件。

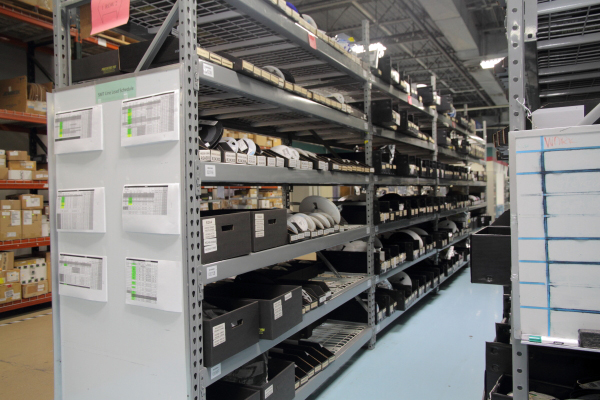

貨架上都是電子零件,您可以看到長得像膠卷的盒子,那是SMT表面黏著技術所需的微小零件,貼在膠帶上捲起來,讓機器自動「捲入」插件。

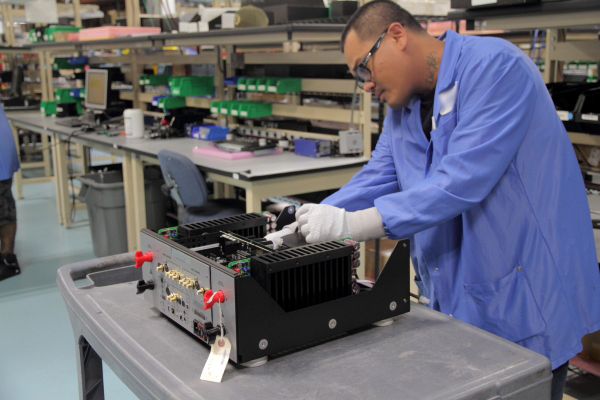

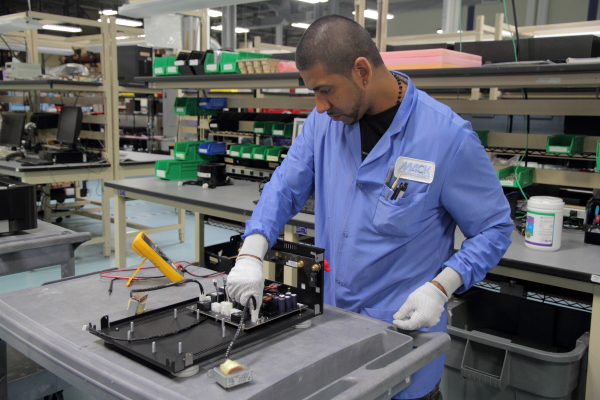

工作人員正在組裝機器,內部還很空,問了才知道是No. 585。機器下面是活動平台,從空機殼到組裝完成一路可以輕鬆「推進」,無需搬動。

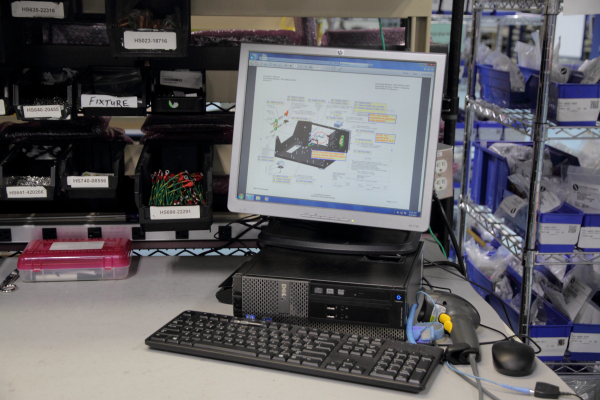

組裝工作的標準作業流程(SOP)全部要看電腦螢幕,包含料號、組裝順序與注意事項,這也說明Westford工廠如何執行「無紙化」的工作模式。

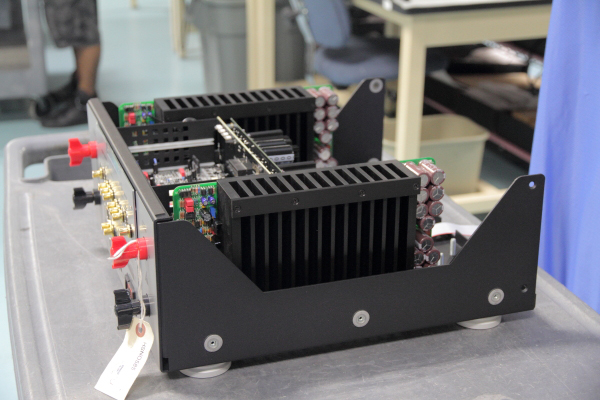

另一部組裝中的No. 585,完成度已經到一半了,左右兩側是功率模組,中央後方是前級與DAC,還缺什麼?變壓器。

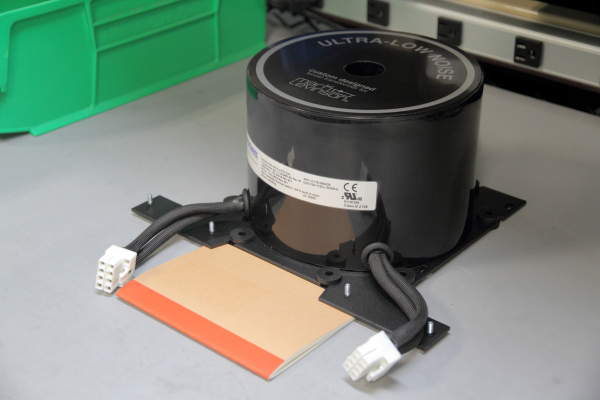

我在變壓器下面擺著「無印良品」小筆記本做對照,您看,No. 585的環形變壓器有多大啊!真是料好實在。

小心安裝重量級的環形變壓器,這可得費勁使力啊!

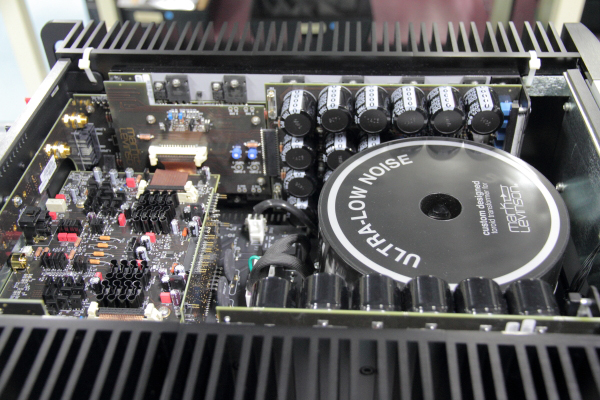

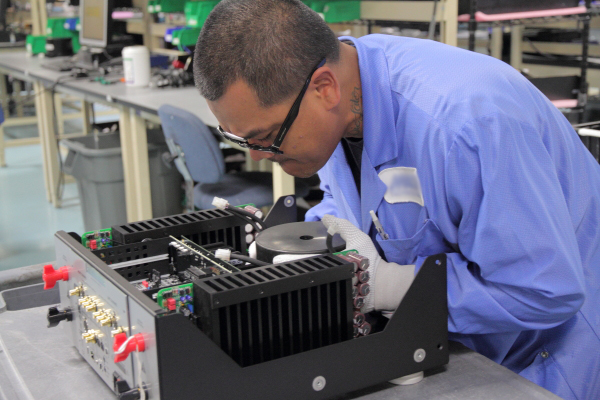

大尺寸環形變壓器安裝完畢,接下來把電源供應端子連接好,塞入變壓器的No. 585機箱,空間馬上變得很擠,插線的動作變細活。

Mark Levinson招牌的弧形面板,左右兩側各一塊,都是實心鋁合金CNC車製而成。

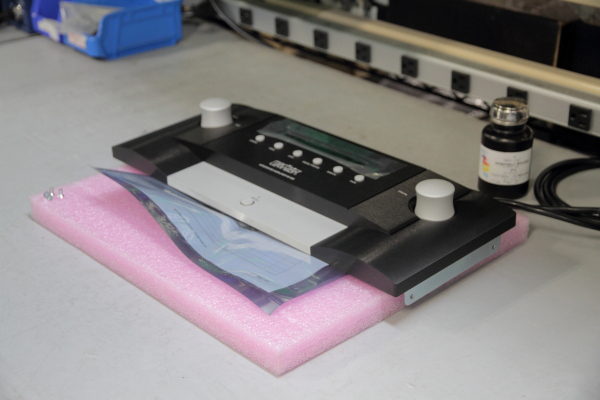

No. 585的面板。

把面板裝上去,No. 585已經接近完成,但是在把頂蓋裝上去之前,要先送來經過電腦測試。

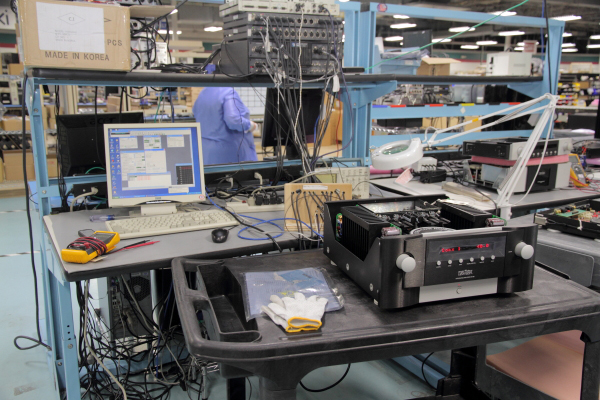

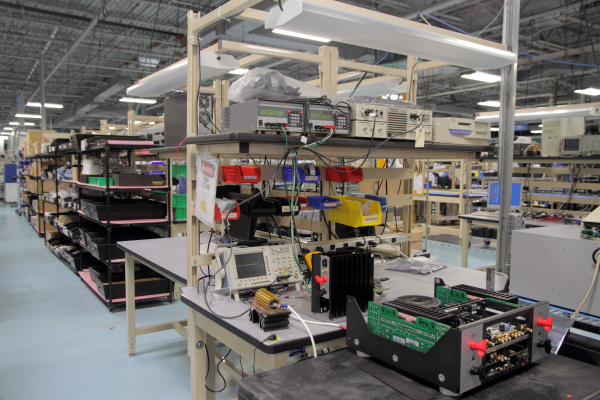

AP電腦測試儀器是必要的標準配備,不僅測試組裝好的機器,各部分元件在裝機之前也都需要通過測試。

測試完畢還要經過燒機,然後才能等待包裝出貨。一部No. 535綜合擴大機從無到有組裝需要多少時間?答案是2.5小時,等於一個工作人員一天只能生產三部。

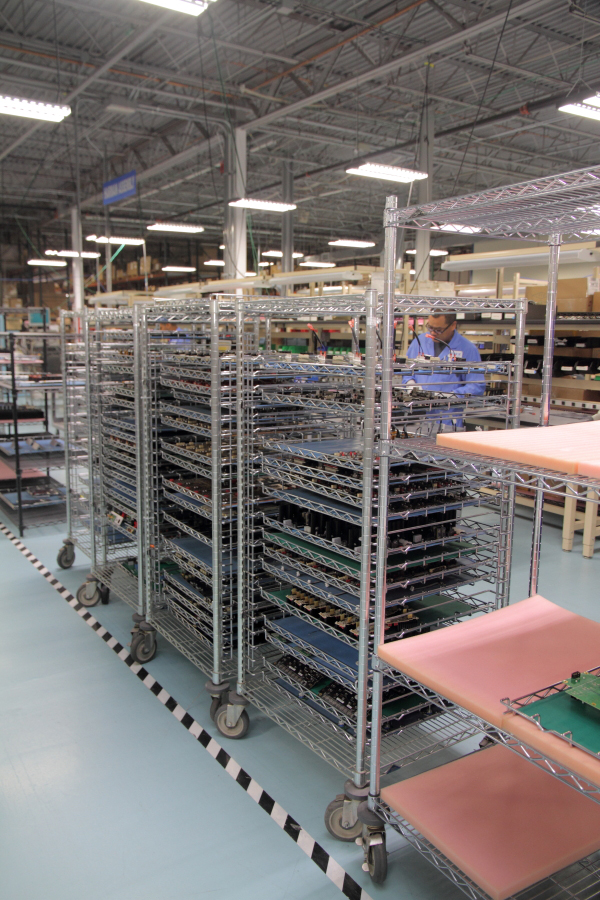

架子上滿滿的都是等待組裝的機板,貨架整齊地對準地上的標線排好,可見管理相當嚴謹。

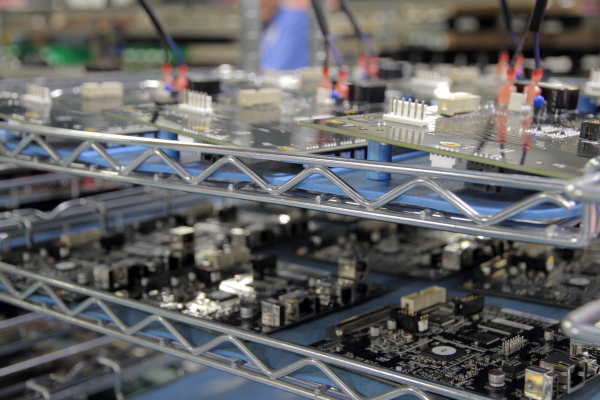

貨架上的機板靠近看,底下還鋪著絕緣墊,從備料的數量來看,可見Mark Levinson的生產量相當大。

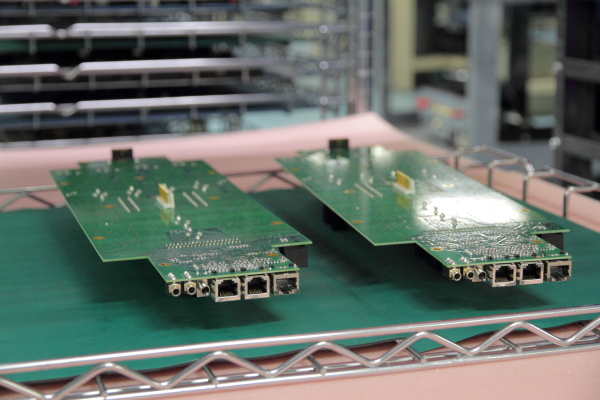

Mark Levinson機器內部用來Trigger連動的機板,方便連接自動化控制。

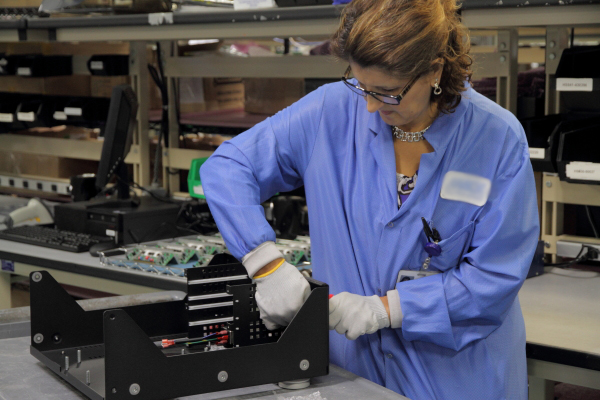

剛開始組裝的Mark Levinson機器,問了才知道是No. 536單聲道後級,預計2015年11月正式供貨,所以我們九月底去剛好是上市前的備貨生產期。

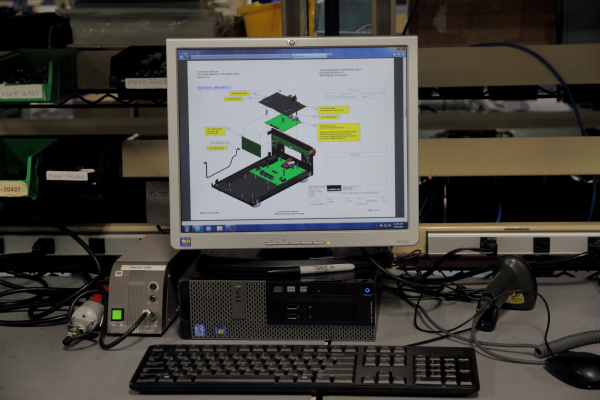

電腦螢幕上顯示的是No. 536後級的組裝流程。

No. 536單聲道後級的環形變壓器,一樣是又大又重,當然要如此,這部單聲道後級輸出功率有400瓦啊!

No. 536後級的功率輸出模組,功率晶體直接鎖定在散熱片上,而濾波電容則貼著功率晶體直接耦合,這不就是最短路徑設計嗎?

組裝接近完成的No. 536後級。

從這個角度看可以看出後方三層線路,手工組裝實在複雜,而環形變壓器幾乎佔據了一半的空間。

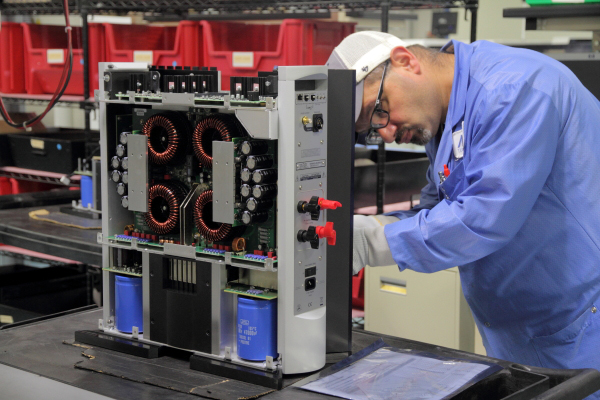

重頭戲來了!工作人員正在組裝旗艦後級No. 53。這部單聲道後級重達75公斤,8歐姆負載輸出500瓦,4歐姆負載輸出1,000瓦,是不折不扣的功率驅動猛獸。

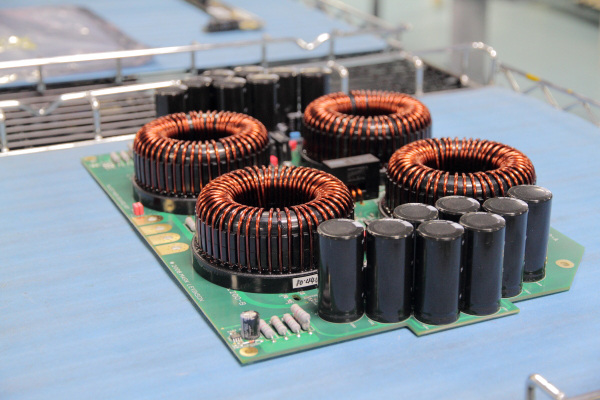

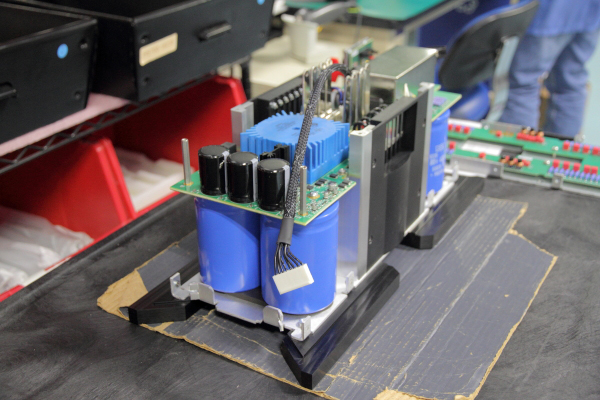

這是No. 53的「底座」,也就是電源供應模組,電容尺寸可真大。

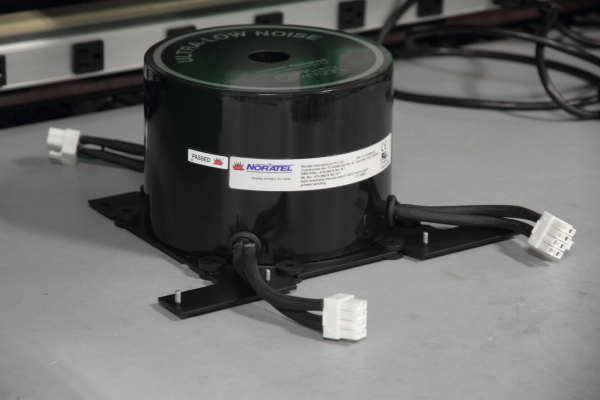

No. 53的環形變壓器藏在黑色蓋子裡頭,掀開才看得到。

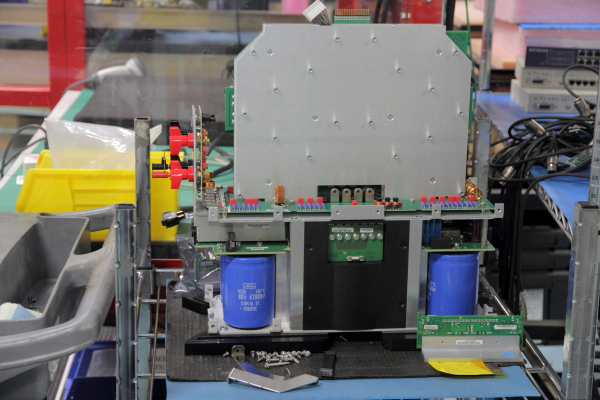

電源供應模組當「底」,上面再架一層線路板與金屬隔板,在金屬隔板上要安裝兩個IPT功率放大模組。

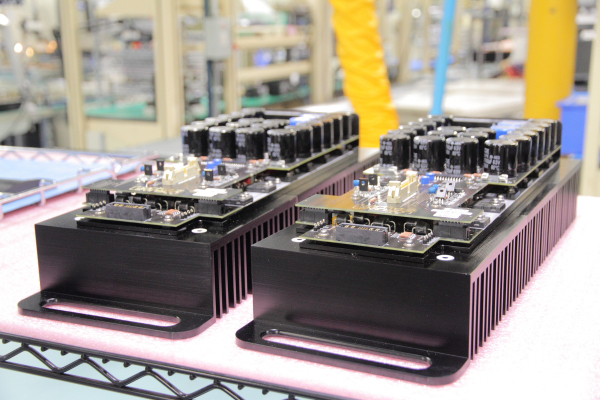

這就是No. 53使用的Mark Levinson專利IPT功率放大模組。

從這裡看No. 53,底部是電源供應,中間那層是兩塊IPT放大模組,最上面是輸入級,三層樓分得清清楚楚。

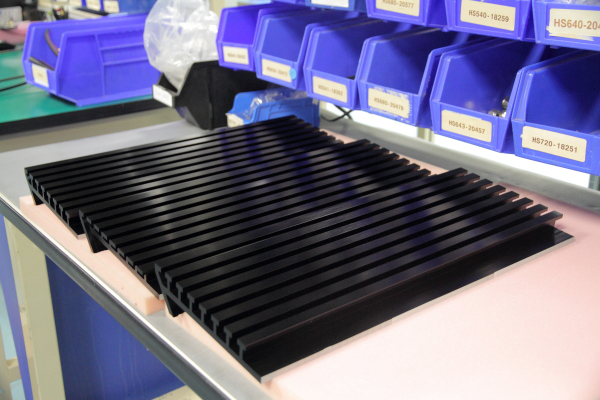

No. 53的散熱片,等一下要鎖到機器上。

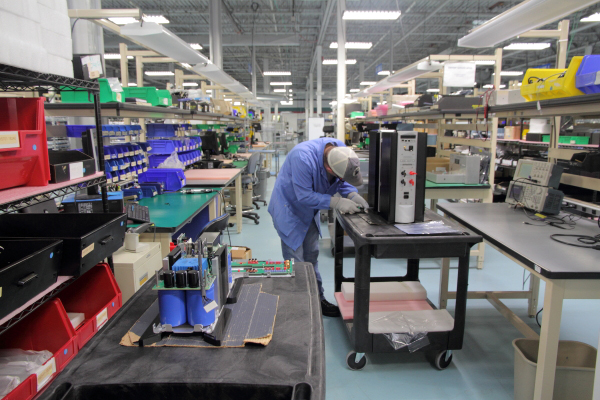

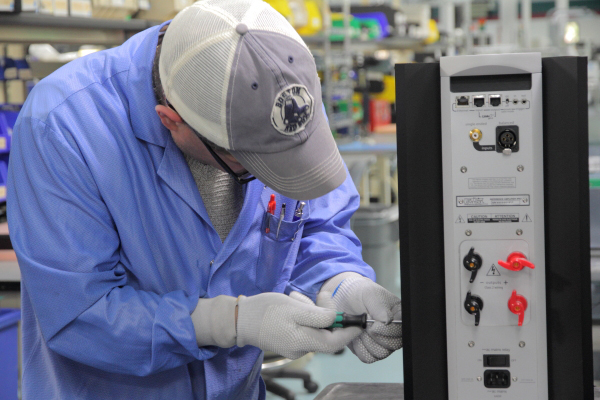

剛才擺在旁邊的散熱片,工作人員正一片片按照流程鎖上去。從電源開始組裝,一層層把No. 53後級疊起來,組裝過程中還要分階段測試,原廠說總共要經過五次反覆測試,一部No. 53大約4小時才能裝機完成,等於一位工作人員一天只能裝好一套(2部)No. 53單聲道後級。

從側片拍攝組裝區,可以感受到工廠管理井然有序,難怪產品做得好。

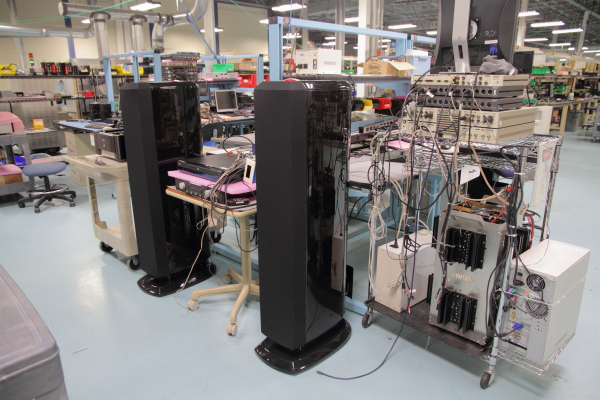

機器測試區使用什麼喇叭?當然是自家兄弟Revel啊!

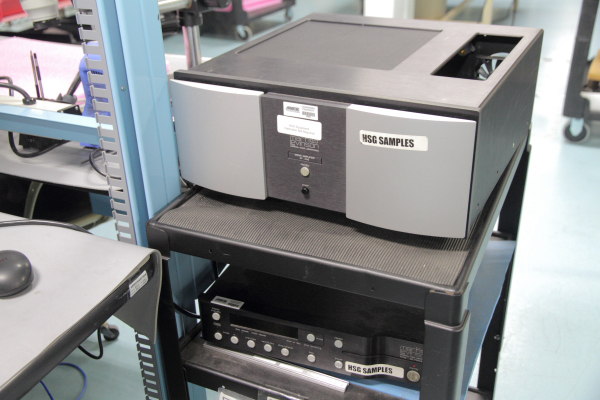

測試區還有許多Mark Levinson的器材,機箱上面都有Sample貼紙,原來這是Golden Sample,萬一器材出了問題,可以用原始的樣機來比對。

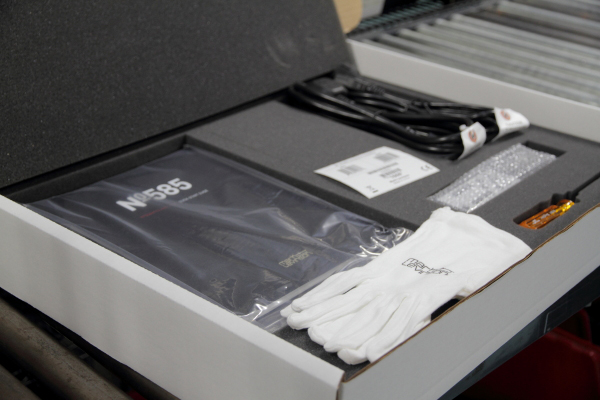

紙盒裡面是No. 585的配件,包括說明書、電源線、遙控器、螺絲起子,還加上一副白手套。

準備打包No. 52旗艦前級。

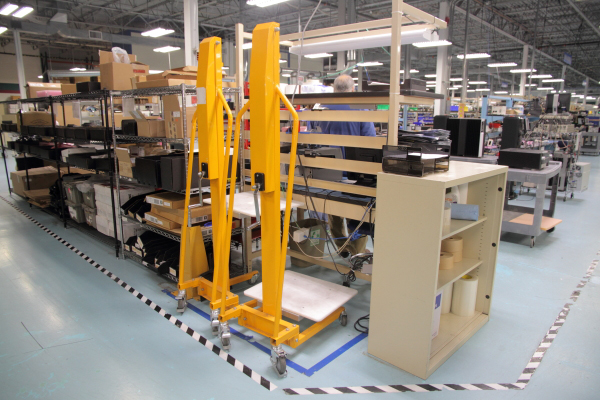

黃色起重機?是啊,Mark Levinson的後級一部比一部重,包裝的時候需要這些工具輔助,不然很容易產生職業傷害。

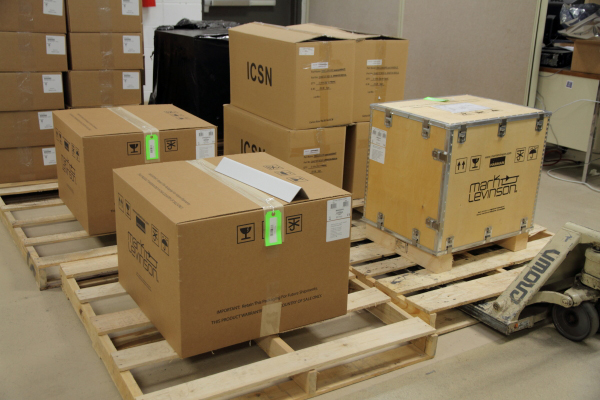

打包完畢,準備出貨。

在Westford工廠的參訪,其實只有拍攝一半,因為自動化主機板SMD區域不能拍攝,這部分重點不在SMD機器有多新穎、多昂貴,更重要的是Mark Levinson品管檢驗的嚴謹。譬如主機板完成之後,會先經過電腦光學檢驗,確認零件編號、位置都正確,然後經過X光2D自動檢驗,檢查是否有冷焊問題,然後再經過3D MRI檢驗,確保多層電路板每一處都焊接正確。3D檢驗對照的是設計時的CAD資料,每六分鐘檢查17,000點,電腦自動掃描,如果發現機板出了問題,就會送回人工檢驗,看是否能夠修復,否則就丟棄。從零件測試、機板檢驗到手工組裝分段檢驗,一部Mark Levinson機器要完成,中間反覆經過了不知道多少次檢驗程序,目的就是要確保機器出廠最高完成度。
