| 撰文/林治宇，攝影/林治宇 |
2015/07/30發表，已被閱讀168,450次
|
|
TAD上一次發表新喇叭是2012年的事了，當時發表的Evolution One才只是TAD的第3款喇叭。時隔3年，第4款喇叭Compact Evolution One終於在今年慕尼黑展亮相，雖然系屬Evolution系列，但Compact Evolution One（以下簡稱CE-1）運用了最新開發的低音反射孔設計，可說是前無來者；外觀上結合日本傳統的漆器技術，則是繼往開來。如此特殊的一款喇叭，昨日在台北慕軒總統套房正式發表，台灣先鋒公司特別請到TAD社長平野至洋蒞臨現場，親自向專業媒體解說最新的「Bi-Directional ADS」低音反射孔是如何運作，外觀如何運用漆器，又怎樣與工業設計名廠Neal Feay搭上關係。
 | | 這次CE-1在台發表，TAD社長平野至洋親臨現場，並親自解說新產品的設計與技術。 |
前無古人的低音反射孔設計
CE-1雖然掛在TAD的Evolution系列，但其實是一款不折不扣的新概念產品，因此在推出前，TAD內部便討論應該要以落地喇叭還是書架喇叭的形式推出。平野社長表示，當時日本國內業務的建議是落地喇叭，因為比較好賣，但市調與經銷商的建議則指出，CE-1做成落地喇叭容易被眾多同類產品淹沒，但若是書架喇叭，肯定是鶴立雞群的創新產品，因此決定先推出書架型式。

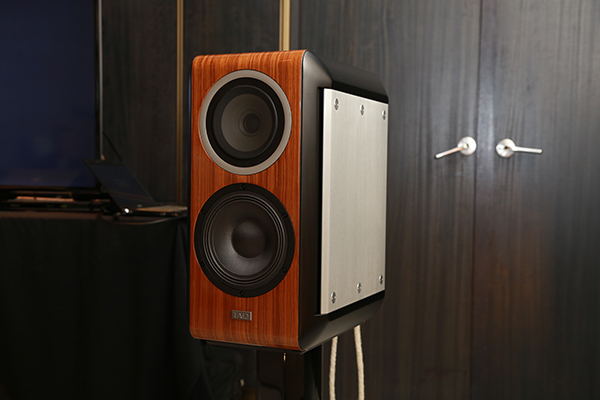

 | | CE-1最大創新之處在於Bi-Directional ADS低音反射孔，也就是由鋁合金側板與音箱之間形成的縫隙。 |

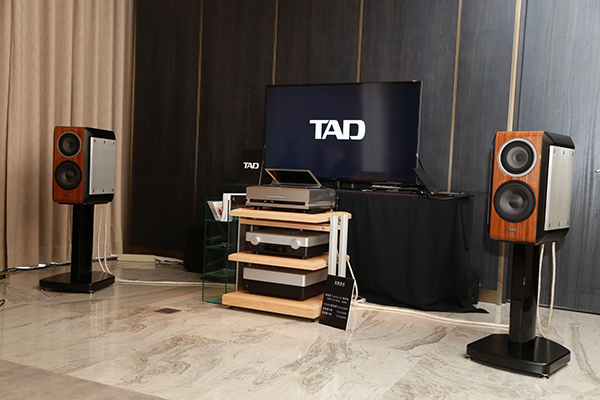

 | | 發表會現場使用全套TAD器材，包括最新的TAD-D1000 SACD唱盤、TAD-C2000前級，以及TAD-M2500後級，展現出十足鮮明奔放的音樂個性。 |
CE-1外觀趨近方正，看起來不過就是加了削邊側板的大型書架喇叭，有何特別？其奧妙正是在於左、右側板。以標準版CE-1而言，它的左、右側邊在音箱本體外各有一片厚1公分的髮絲紋鋁板，用螺絲鎖在音箱兩側，鋁板和音箱本體之間留有4mm寬度的縫隙，那縫隙便是CE-1的低音反射導管，更特別的是，前後都有縫隙，因此前後是貫通的，這樣兩側加前後共有4條縫隙。CE-1的低音反射孔則被鋁板覆蓋，詳情請見下方3張圖。

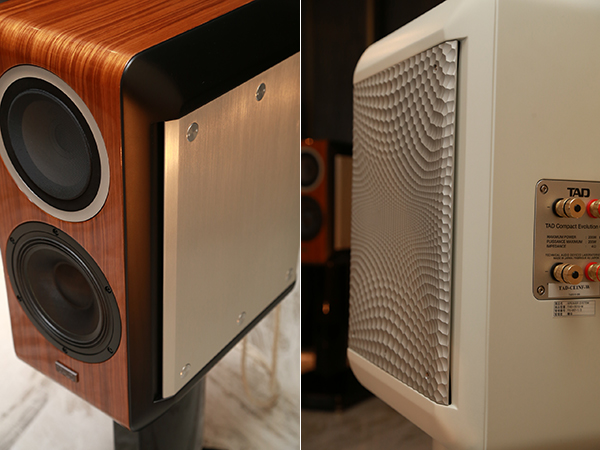

 | | CE-1的左、右側邊在音箱外各有一片厚1公分的鋁板，鋁板和音箱本體之間留有4mm寬度的縫隙，那縫隙便是CE-1的低音反射導管，導管前後相通，左右對稱。 |

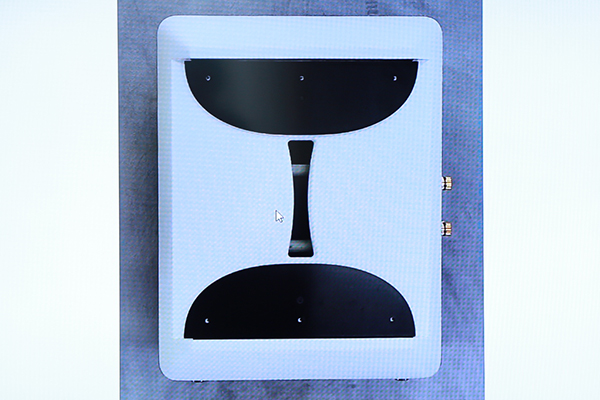

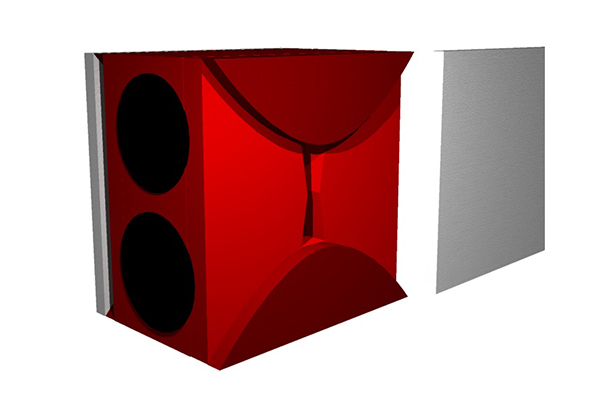

 | | 這是把側邊鋁板拆掉的CE-1，可以看到中央像是沙漏型狀的就是低音反射孔，剛好位在音箱最中央的位置。當然，另一側也有一個一模一樣的孔。上、下的黑色半圓是什麼？半圓部分比較厚，會和鋁板直接接觸，也就是說，4mm寬度的低音反射縫隙就在上、下半圓之間的白色部分，成一個類似號角的形狀，氣流向前後流動。不論是音箱、反射孔還是縫隙，一定要做成左右對稱、前後對稱，才能確保空氣的最佳流動，消弭空氣噪音。 |
 | | 這張圖看起來更清楚，上、下半圓的地方比較厚，是固定鋁板的地方，中間凹陷處就是低音反射管的縫隙。 |
這就是Bi-Directional ADS雙向空氣力學低音反射孔設計，可解決傳統低音反射孔的大問題。平野社長表示，傳統低音反射孔有兩大問題，一是容易受到音箱內部駐波的影響，二是導管易產生空氣流動的噪音，兩者加乘便使中、低頻變混濁，聲音不乾淨。TAD如何解決這兩大問題？首先是內部駐波，據TAD的研究顯示，音箱內部駐波最少的地方是在音箱中央，因此CE-1將低音反射孔開在音箱兩側的中心點。至於低音反射管的空氣噪音，其成因是管內中心的空氣流速與管壁的流速不同，而引發噪音，且音壓越大，速差就越大，噪音也越大。TAD的解決方案便是把低音反射管做成僅4mm的縫隙，讓各處的速差一致，就不會有空氣噪音了。而沙漏型低音反射孔與號角型低音反射管，就是為了讓流速更為均勻一致而做的設計。雖然CE-1的反射孔縫隙僅4mm厚，但整體相當於口徑為70mm的傳統低音反射孔，因此低頻的量感與延伸絕無問題。

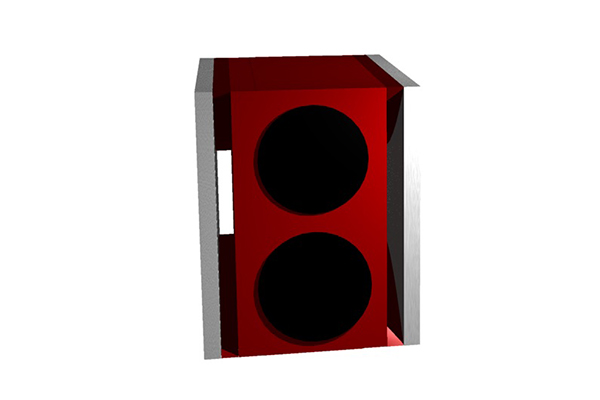

 | | CE-1的反射孔縫隙僅4mm厚，而且前後相通且對稱，讓氣流能自由均勻進出，毫無阻礙。 |
限量版CE-1全球一年僅40對
有鑑於傳統音響發燒友的年齡日趨年長，且人數逐年下滑，因此CE-1針對的目標消費族群不再是傳統發燒友，而是注重設計感、品味與生活品質的愛樂者，TAD決定賦予其結合多素材的造型質感，添加更多的藝術元素，並考慮到目標消費族群的另一半的影響力，創造出深與淺兩種色系，一共4款標準色的CE-1。中央的木紋部分一律為熱帶橄欖木皮，配上精緻手工打磨與烤漆塗裝。側邊則為黑色或白色的箱體，搭配銀灰或深灰鋁合金檔板。

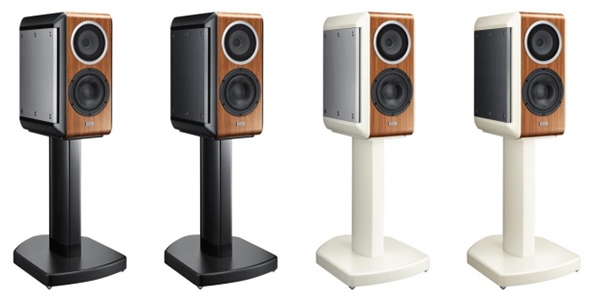

 | | 標準版CE-1的塗裝，共有4款配色，木紋部分均為熱帶橄欖木皮配上精緻手工打磨與烤漆。 |
上述4款標準色為量產版CE-1的塗裝方式，但限量版可就沒這麼簡單了。TAD這次與日本Duco漆器及美國專做鋁合金的Neal Feay工業設計公司共同合作，推出4款限量版CE-1，將原先的鋁合金側板換成漆器壓克力板，或是蛇紋鋁合金板，賦予CE-1有別於工業製品的人文風味。
TAD為何會選用日本最傳統的漆器來妝點喇叭？平野社長表示，先前TAD數款產品在歐洲頗受喜愛，是因為蠻多消費者是衝著Made in Japan而來，因為不論是Reference One還是Evolution One，最能代表日本製產品強調精緻、細膩、手工的傳統，既然要強調日本手作，有數千年歷史的日本漆器再適合不過了。不過Duco漆器可不是我們印象中的黑底或紅底配上金箔的花樣，而是運用漆的自然特性創造出的繁複瑰麗花彩。目前CE-1可提供晶紋與烈紋兩種漆紋可選擇，由於紋路是靠漆加上金箔、銀箔，經自然晶裂而形成，所以即便在同一支CE-1上頭，左、右側板不會完全相同，真正完全手作，獨一無二，每種紋路的CE-1一年僅限量10對喇叭。

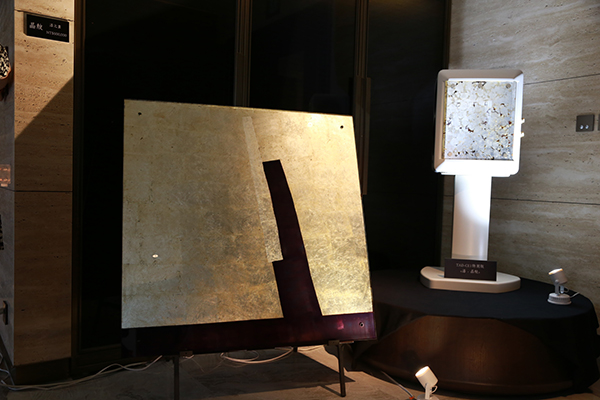

 | | 左邊便是日本Duco漆器公司的作品，將晶裂紋路製作於壓克力板上，便於懸掛展示。右邊則是命名為晶紋的CE-1喇叭。 |
 | | 色彩瑰麗奇幻，紋路則是天然生成。 |
Neal Feay則是音響業界鼎鼎大名的公司，你也看過Neal Feay的作品，像是Ayre、Constellation、Playback的鋁合金機箱，便由Neal Feay製作。Neal Feay的產品並不限於音響機箱，包括裝飾品、藝術作品，甚至是LV店頭的網狀格柵都可以用鋁盒進製作，這次Neal Feay幫CE-1設計的則是蛇紋鋁合金側板，也有2種，銀灰色蛇紋板配純白音箱，亮黑色蛇紋板則配純黑機箱。同樣的，Neal Feay版CE-1也是一種紋路一年僅限量十對，一共20對，數量極少，更凸顯其稀有性。

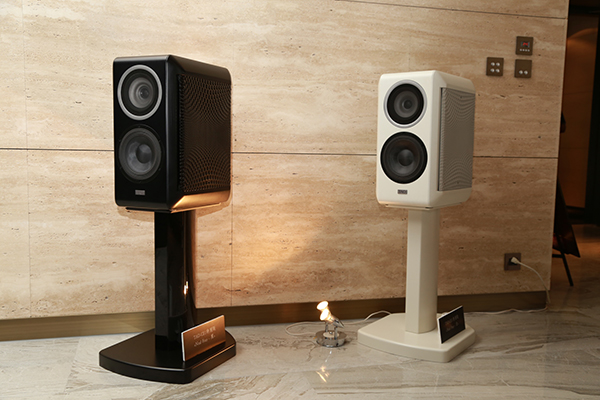

 | | Neal Feay版CE-1，側板為蛇紋鋁合金，有灰色蛇紋與亮黑色蛇紋2種，每種每年僅限量10對，共20對。 |
 | | 喇叭上有這樣的紋路，實在太酷了！ |
TAD家有一老 如有一寶
現場播放展示過後，是媒體提問時間，平野社長首先為眾家媒體解答了一個共同的疑惑，那就是首席工程師Andrew Jones離開TAD後，對TAD的產品研發是否有影響？平野社長表示，TAD有3個設計團隊，分屬在歐洲、美國與日本，各自負責不同領域的工作，但有關於喇叭單體、分音器與音箱的設計工作，都由日本統籌。Pioneer與TAD的許多產品，包括TAD的4款喇叭，從R-1、CR-1、E-1，到最新的CE-1，完成後都會送去美國給Andrew Jones聽，參考他的建議做修正。Andrew Jones擅長的項目是分音器與測量，至於單體與音箱，真正的高手則是日本TAD社內的一位資深員工，名叫中谷徹，具有49年設計經驗，TAD所有大大小小產品的設計都會經過他，而CE-1最新的低音反射孔設計也是出自他的想法。
1994年中谷徹派駐美國，代表日本TAD和美國TAD交流，當時正是TAD M1的籌備階段，後來Andrew Jones加入美國TAD，中谷與Jones一起工作，磨合出很好的默契，也增長彼此的能力，進而共同創造出許多作品。中谷在美期間，他為TAD投注甚多，給予美國方面許多協助，因此美國TAD的人都稱他為TADtooru（徹的英文tooru），即TAD徹，意思就是把中谷徹視為TAD的代表。平野社長強調，TAD原本就有各種領域的人才，所有人一齊合作完成TAD的產品，只要這樣的運作繼續順暢運轉下去，TAD仍然可以開發出優質的新產品，即便Jones離開了也不會有影響。
另一個問題則是，限量版CE-1的側板材質和標準版並不相同，Duco版是漆器加壓克力，Neal Feay版則是CNC過的鋁板，這樣子聲音會不會和標準板不同？平野社長表示，這問題他們考慮過，也已經過實測，不同側板材質確實會對最後的聲音產生些微影響，不過那樣的差別極其微小，儀器測得出來，但人耳應該聽不出差異，所以不必擔心限量版CE-1的聲音是不是反而比較差。談到CE-1的專屬喇叭架，TAD做過多個不同造型的版本，最後還是選擇聲音最好的，也就是目前這個造型最簡單的版本。至於CE-1的售價如何？標準版一對750,000元（含專屬喇叭架），但一年全球僅40對的限量版售價還未公布，有興趣的朋友可後續向先鋒洽詢。

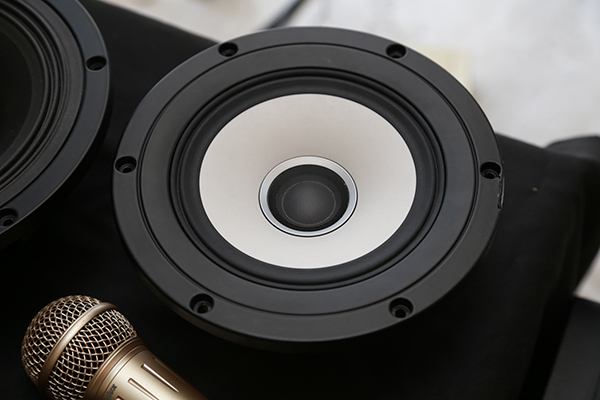

 | | CE-1採3音路設計，高音與中音使用和Reference One相同的CST同軸單體，高音為3.5公分鈹振膜，以真空蒸鍍法製作，與一般的熱壓法完全不同，高頻可直上100kHz。中音為14公分鎂合金振膜。CST同軸單體的高音與中音音圈位在同一個面上，也就是發聲點相同，是真正時間相位一致的單體，真正做到點音源發聲。 |

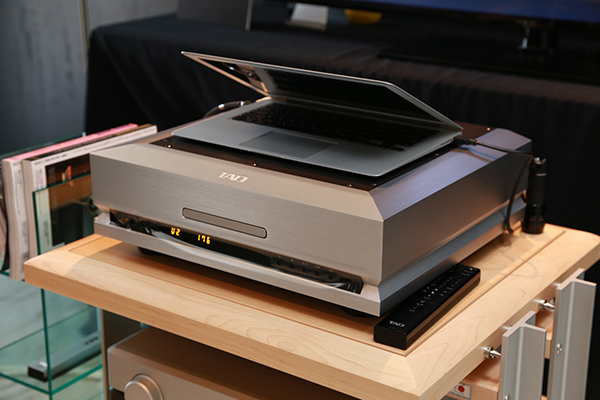

 | | 現場播放展示時使用TAD最新的D-1000 SACD播放機。 |
