360度發聲喇叭曾經是許多音響工程師的夢想，因為聲波本來就是360度傳送，而傳統動圈式單體則是固定在喇叭箱體上面，採前後運動的方式傳送，與樂器傳聲的原理不盡相同。有沒有辦法做出真正的360度發聲喇叭？有的，那就是MBL Radialstrahler！
2015年慕尼黑音響展之前，由MBL代理商藝聲蒲少雄先生領軍，帶著蒲栩洋、音響論壇總編輯劉漢盛先生與我，一行四人前往柏林參訪MBL原廠。這趟原廠之旅走得精彩，MBL毫無保留地把壓箱寶全部亮給我們看，不僅講解仔細，拍照也毫無保留。當然，這留下另一個難題：要怎麼把MBL這麼豐富的故事講得清楚？我決定從MBL招牌的Radialstrahler開始講起，從發聲原理一路到實際製作，深入了解MBL這家公司獨特之處。
許多人都曾經在音響展上看過、聽過MBL喇叭，可是Radialstrahler究竟怎麼發聲？我借用MBL自家插圖來仔細說明。Radialstrahler正中央有一個垂直軸心，圍繞這個軸心的周圍是喇叭振膜，模樣像是一個「瓜」（melon，MBL就是這麼稱呼的，說是哈密瓜可能形狀更貼切）。喇叭振膜靠什麼來推動？一樣是音圈與磁鐵，但是這個音圈與磁鐵總成擺在振膜下方，所以音圈是「上下運動」，當音圈向上推動的時候，哈密瓜形狀的振膜就會向外膨脹，而音圈向下運動的時候，振膜就會向內收縮，靠振膜膨脹收縮推動空氣產生聲波，就能再生我們聽得到的音樂了。
Radialstrahler單體基本上的工作原理，與動圈式單體一模一樣，但是因為設計的不同，讓原本只能前後發聲的動圈式單體，變成獨特的Radialstrahler 360度發聲單體。所以Radialstrahler也和動圈單體一樣，區分為高、中、低音，我們可以看作是小、中、大哈密瓜單體。在MBL的產品當中，Reference Line的101 Extreme與101E MKII，使用等級最高的三音路Radialstrahler，包括高、中、低三個頻段，而116F、126與120則是使用二音路的Radialstrahler，只有高、中兩個頻段。

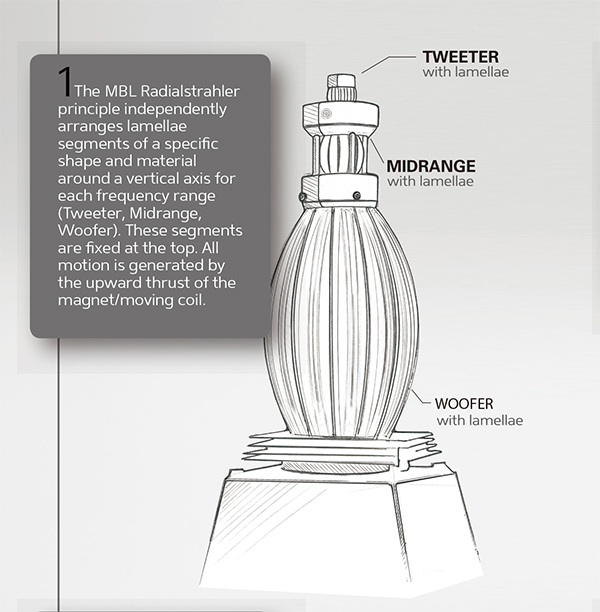

 | | MBL Radialstrahler的工作原理是把多片超薄振膜圍繞著垂直軸心，並且分為不同的頻率範圍發聲（高、中、低頻）。這三個部分從頂部固定，靠底部的磁鐵與音圈推動振膜。 |

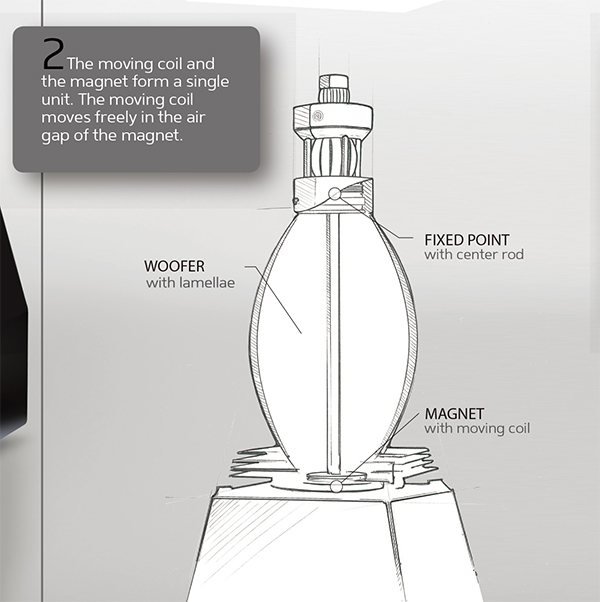

 | | 音圈與磁鐵組合為一個元件，音圈可自由地在磁鐵的間隙中運動。 |

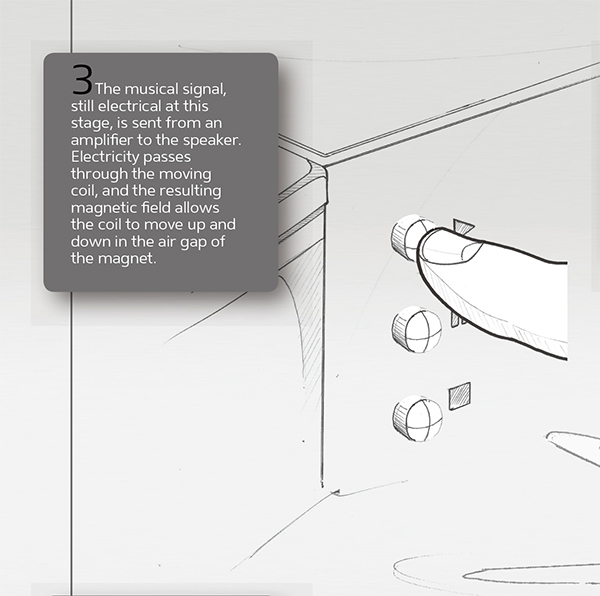

 | | 音樂訊號（目前還是電力）由擴大機傳送到喇叭。電力通過音圈產生磁場與磁鐵交互作用，讓音圈在磁隙中間上下運動。 |

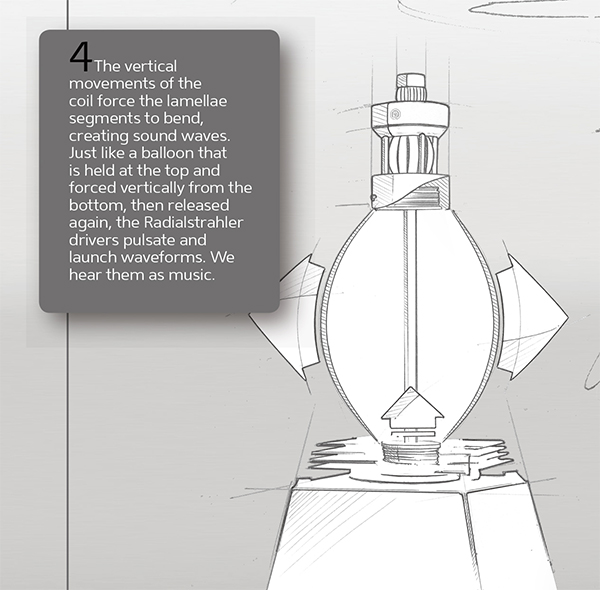

| |  | | 音圈的上下運動產生推力，讓超薄振膜受力彎曲，振動產生聲波。就好像一個氣球一樣，如果固定在頂部，從底部向上推，氣球就會向外擴張，向下拉氣球就會向內收縮，藉此Radialstrahler原理產生聲波，再生音樂。 |

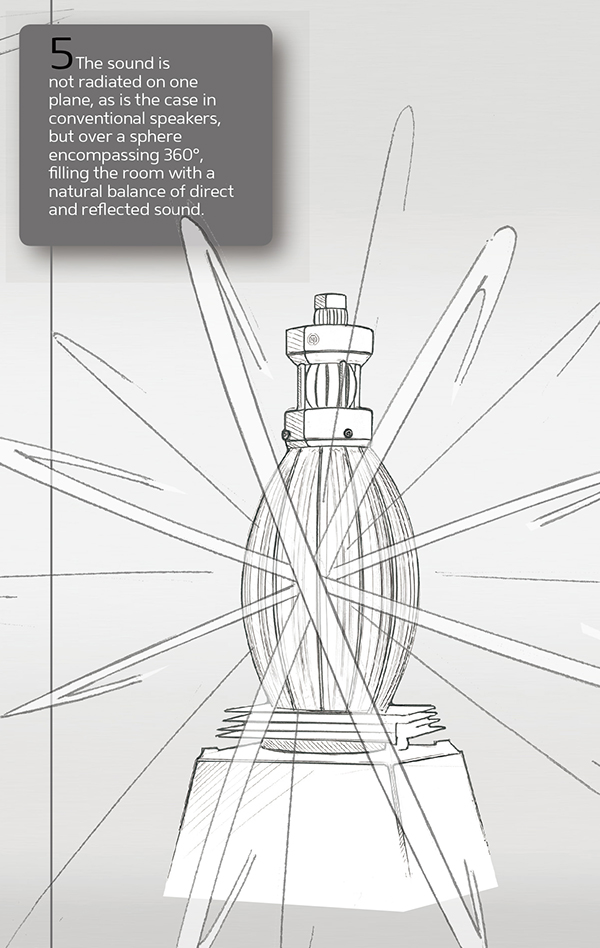

 | | 因此聲波不再是單一方向傳送，而是如同球體一般360度發聲，再生自然均衡的直接音與反射音。 |

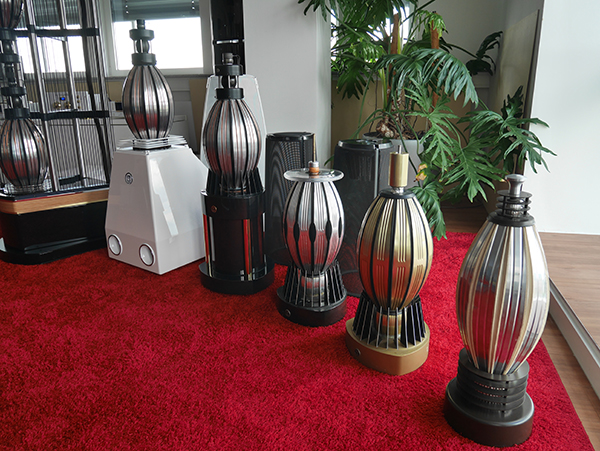

透過MBL自家的圖片與影片說明，相信讀者們對於Radialstrahler的工作原理已經了然於心，可是看起來只是動圈喇叭的「變形」，卻讓Radialstrahler一枝獨秀、縱橫武林三十年，難道沒有人可以參透Radialstrahler的道理去模仿嗎？來MBL採訪的第一天，我們在柏林的辦公室先聽首席工程師Jurgen Reis介紹Radialstrahler的前世今生，從1975年開始的原型（Proto Type）開始看起，一路看Radialstrahler的演化到最新的101E MKII與101 Extreme，走過三十年的研發過程，第二天再搭車到距離柏林大約一小時車程的工廠參訪，我才知道原來Radialstrahler是「知易行難」，要從單體了解Radialstrahler的工作原理並不困難，可是真的要製作，那可是難上加難。
怎麼說製作起來難上加難？第一、製作單體的模具不易模仿，加上許多部分需要手工上膠，製作的良率很低。就拿Radialstrahler的高音來說，MBL說不良率高達50%，雖然不良品還可以割掉振膜重做，但也只能反覆二到三次，您說這Radialstrahler的製作成本有多高？第二、因為手工製作的程序太多，人力需求很高，這般耗力費時的生產過程，加上在德國製作，人工成本怎麼可能不高？我知道很多人都說Hi End音響昂貴，可是看過MBL怎麼生產，就知道這樣的音響器材絕對沒辦法賣得便宜。
Radialstrahler的工作原理表過，算是認識獨特360度發聲喇叭的基礎，接下來的報導將從首席工程師Jurgen Reis預先準備好的「Radialstrahler喇叭群」，從1975年的Proto Type原型，一路看到最新的101E MKII，看看MBL怎麼用三十年的時間，把Radialstrahler做到盡善盡美。
