| 撰文/林治宇 |
2025/06/23發表，已被閱讀3,844次
|
|
音響設計除了涉及電子、機械、聲學、材料等領域外，還有一個面向和聲音表現息息相關，那就是振動，它潛伏在聲音重播的所有環節中，是所有音響設計者念茲在茲的課題。各式各樣的器材或配件中，有些就是專門設計來對付振動的，例如墊材和音響架。這次的主角 Modulum 音響架，便是處理振動的高手，它藉由量測瞭解層板振動的狀況，再於適當位置施以阻尼，妥善控制層板的振動，進而減少了承放器材受到的干擾，讓音質獲得提升。
創立者竟是律師
Modulum 來自加拿大，是由愛好音樂和設計的 Jean-François Michaud 於 2014 年創立。說來有趣，Jean-François 本業是律師，也是要求嚴苛的音響發燒友，但他對於市場上現有的音響架或相關承放設備不太滿意，沒有一款能同時在性能、設計、靈活性、容易組裝等各方面符合他的要求。
在 Jean-François 執業生涯中，曾因代表加拿大大型製造業協會簽屬國際協議，而參與過家具產業，認識了不少家具製造商，也對傢俱製造生產流程和細節十分熟悉，於是他就自行投入研發，並與加拿大家具製造商合作開發音響架，歷經數年之後，創立 Modulum 品牌。
控制振動才是好方法
Modulum 的核心技術叫做 Vibration Control Platform System，即振動控制平台系統，你可以看出重點在於「控制」，他們認為音響架應做的不是消振、導振或抑振，而是控制振動，才是效果最好的方式。
Modulum 從各個面向來達到對振動的良好控制。首先是層板材質，他們試過玻璃、大理石、花崗岩、MDF、夾板、實木…等材質，最後實木雀屏中選。經過正確層壓和 CNC 塑型後的實木板，消散振動的效果最好，因此 Modulum 選擇用實木製作層板。

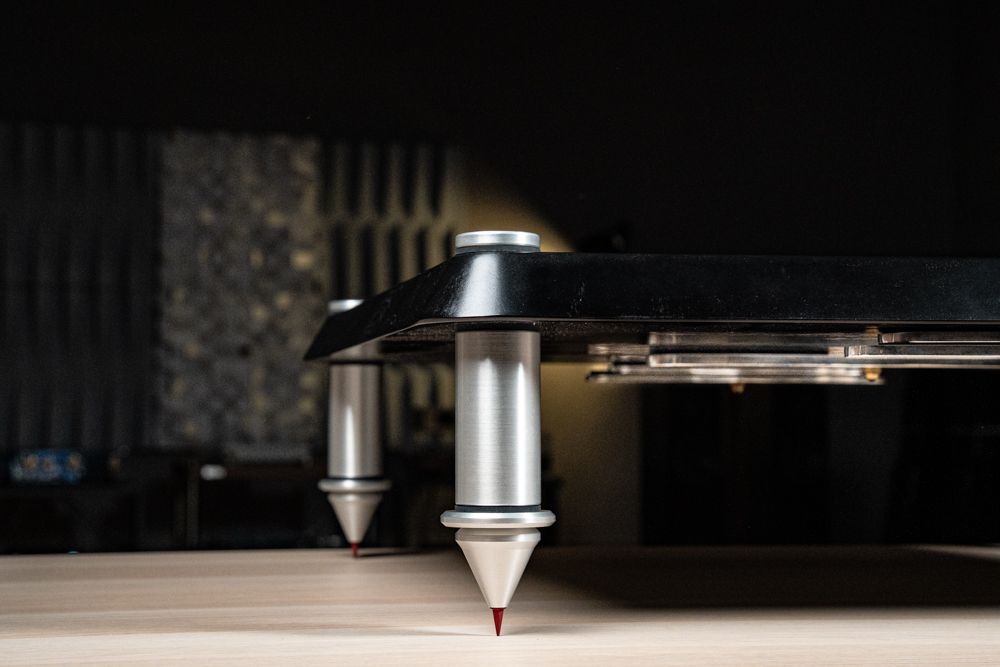

層與層之間的立柱，Modulum 則採用航空等級的 6061-T6 實心鋁合金柱，直徑達 1.5 吋，透過螺絲可將各層牢牢鎖定。立柱的長度有 3 吋 / 8吋 / 10 吋三種，兩根柱子還可以相接，因此有多種層板高度可供選擇。

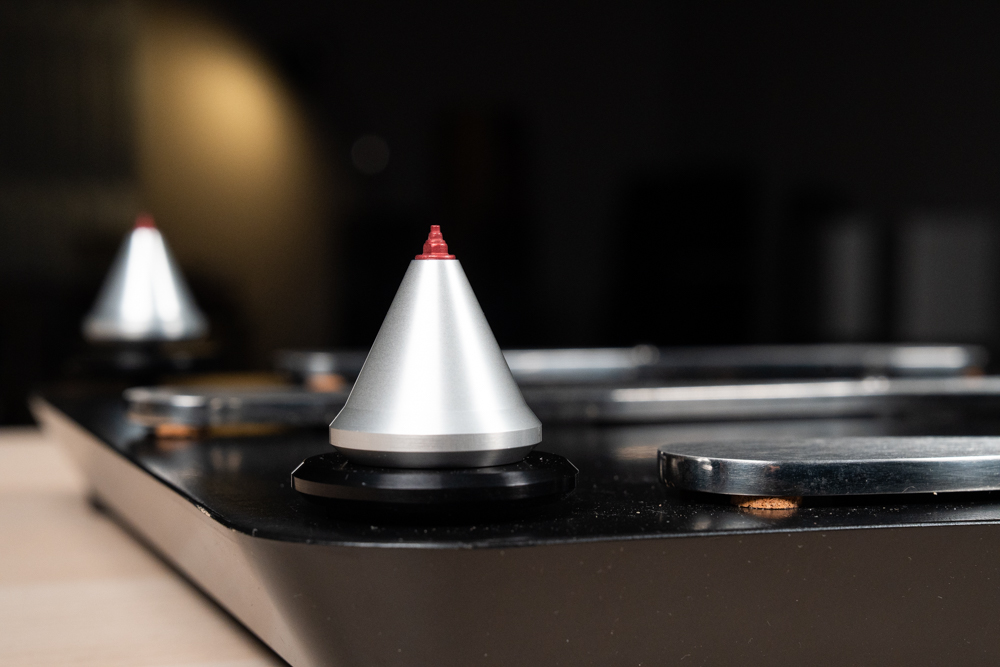

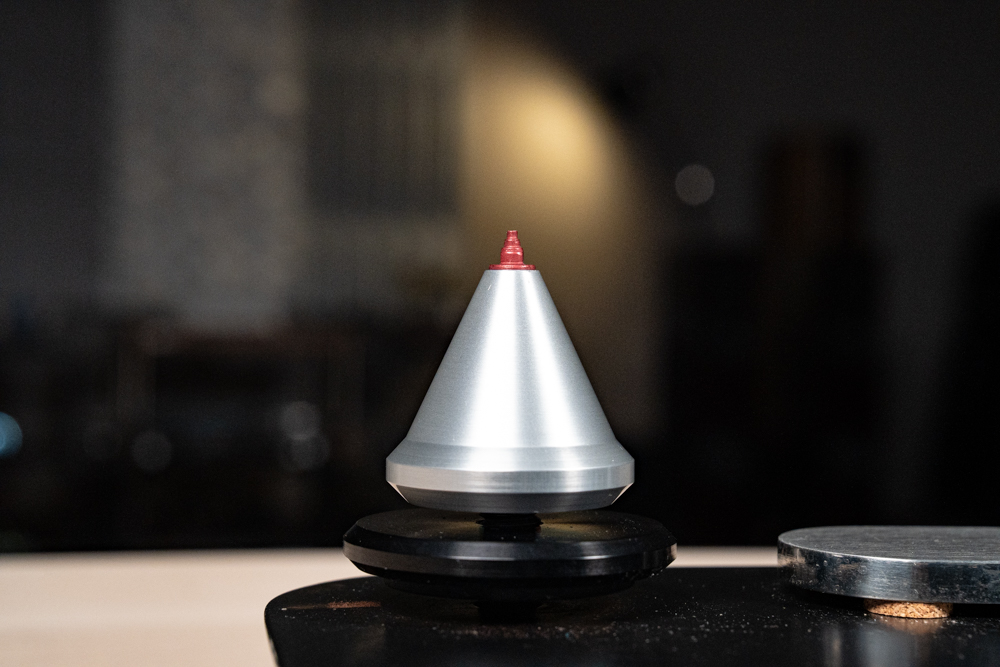

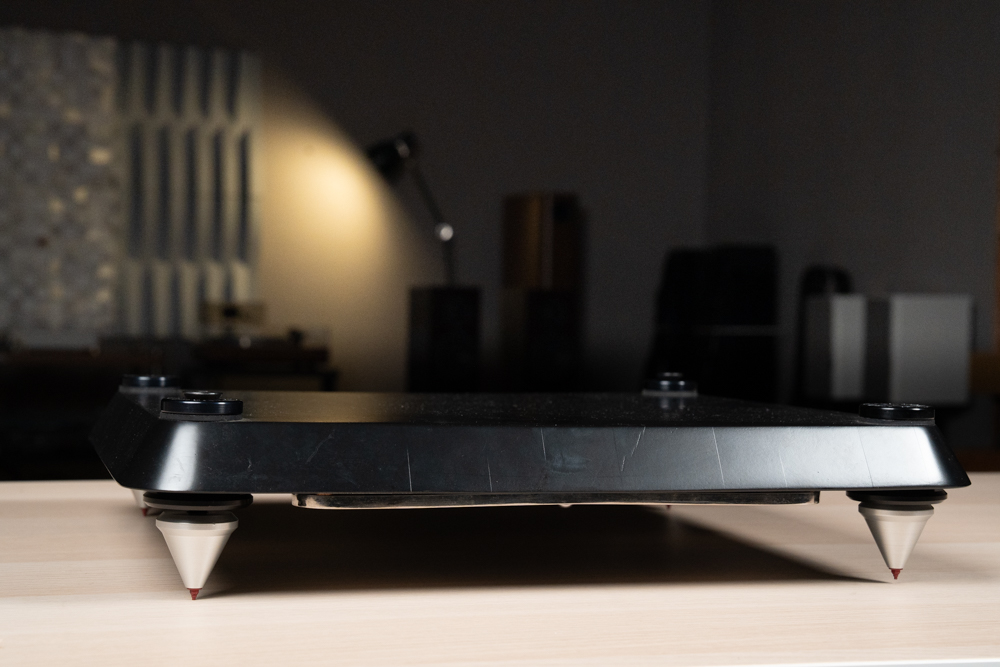

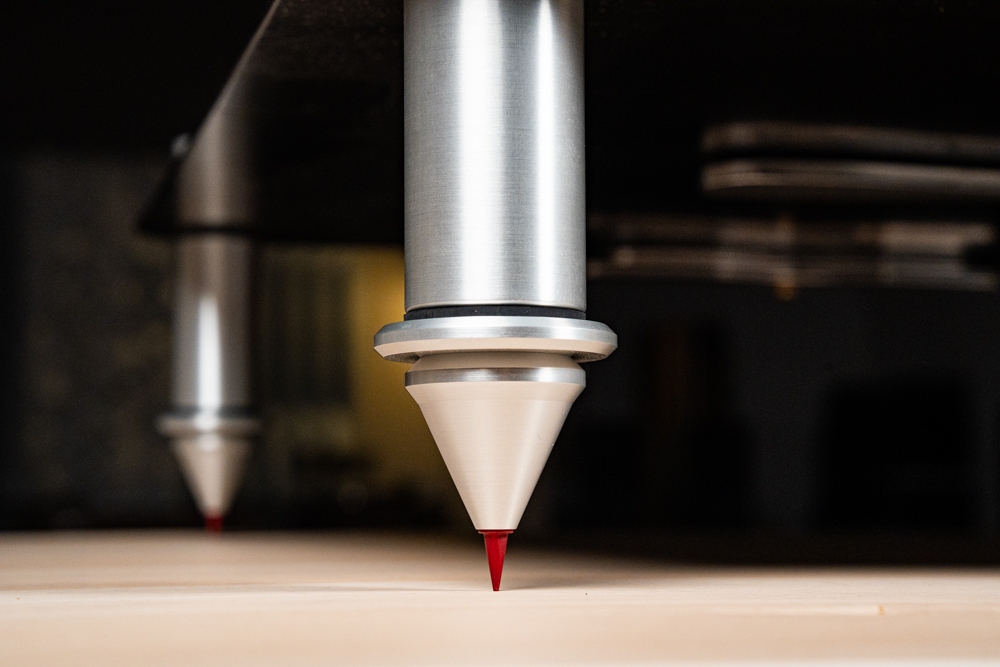

層板與立柱之間的連接也有學問，並不是硬碰硬直接鎖在一起，而是墊了橡膠墊圈，讓層板與立柱之間有了緩衝，減少振動的傳遞。此外，Modulum 音響架的落地腳釘也很特別，它並不是透過底下的鋁錐落地，而是在鋁錐尖端再裝一根小小的陶瓷腳釘，藉由陶瓷腳釘落地，來控制振動的傳遞。

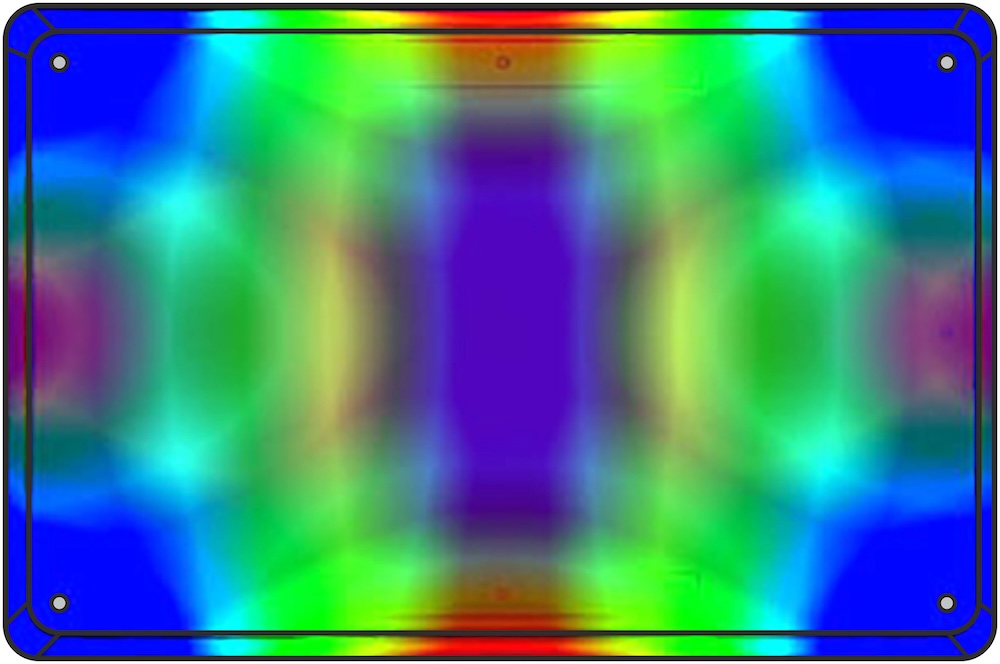

 | | Modulum 運用有限元素分析，找出層板振動影響最大的位置，圖中是未使用減振棒的情形，紅、黃、綠色表示振動較強，可以看到層板中央區域殘留的寄生振動最顯著，其次是前後緣處。 |
運用有限元素分析找出振動根源
以上說的還只是 Modulum 音響架的基礎振動控制（Fundamental Vibration Control）而已，它還有一招更厲害的機械振動控制（Mechanical Vibration Control），是暗藏在每一層的層板底下。

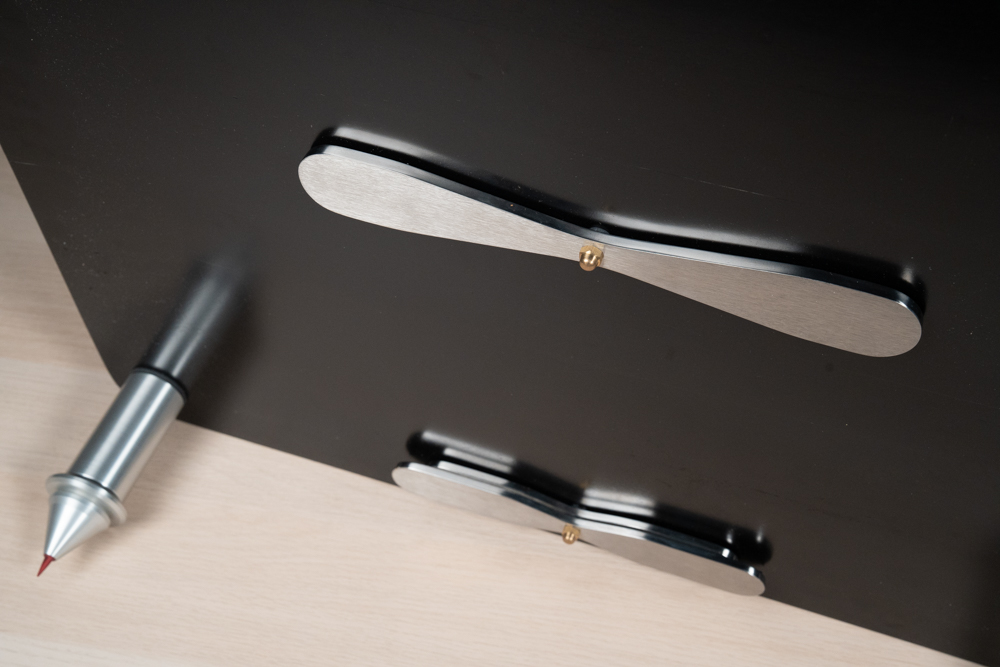

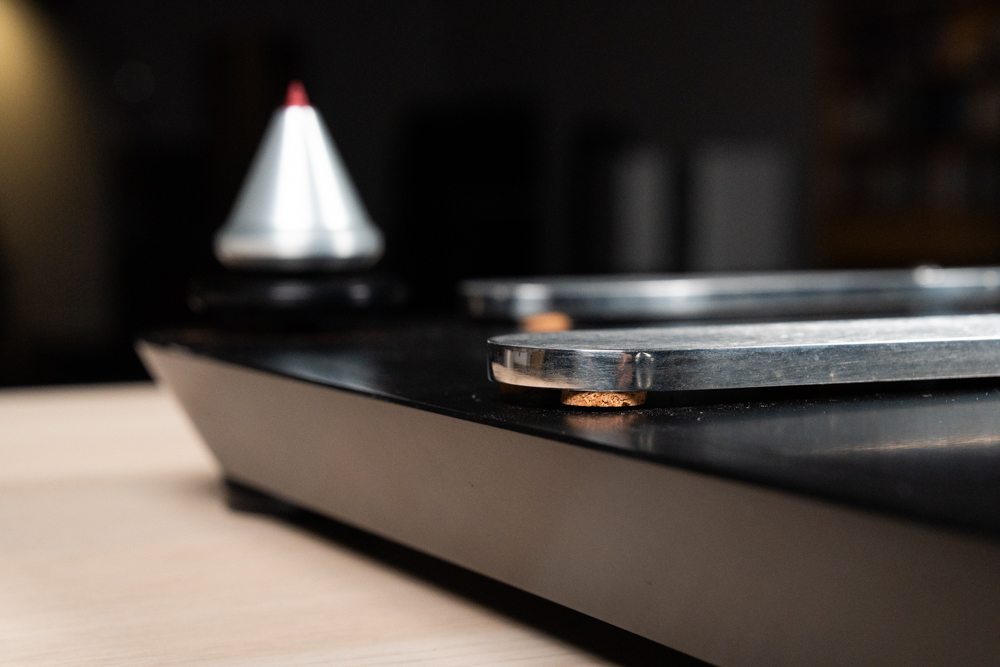

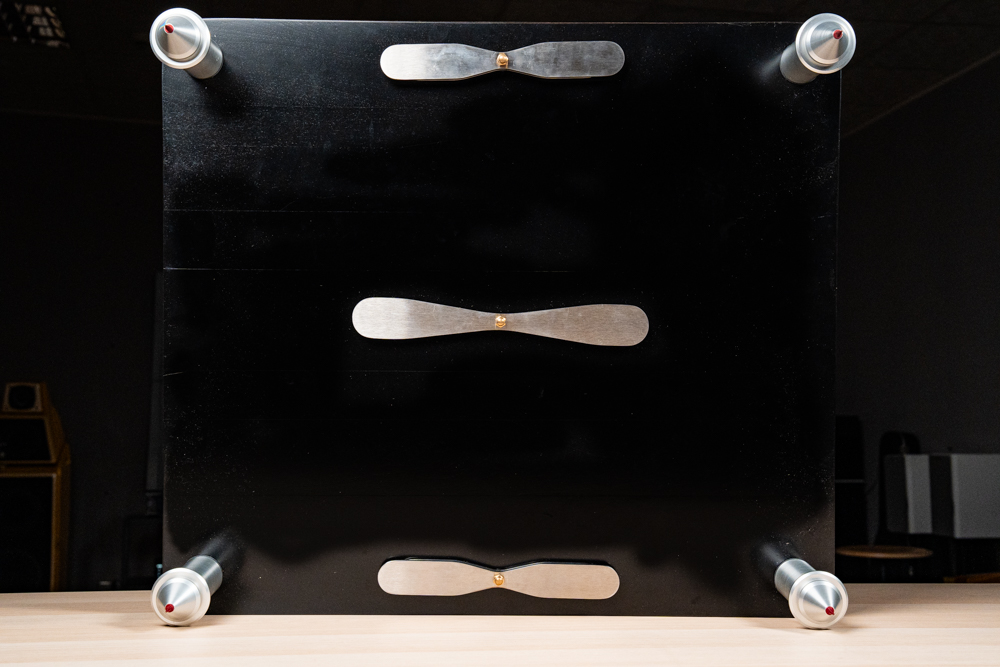

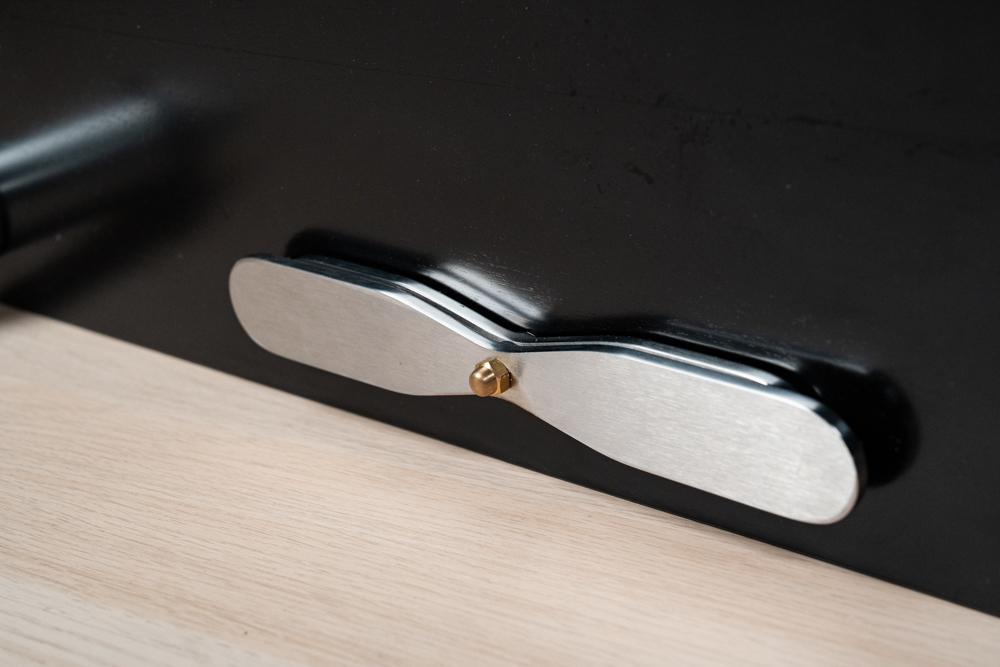

為了進一步瞭解層板的振動特性，Modulum 運用有限元素分析，找出振動影響最大的位置，接果發現層板中央區域殘留的寄生振動最顯著，其次是前後緣處。找到了振動最劇烈的位置，接下來就要想辦法加以控制。Modulum 研究了許多種振動控制技術，最後找到了一種稱為 Stockbridge Damper 的調諧質量阻尼器。Stockbridge Damper 原先用於摩天大樓、斜張橋、輸電線等設施，可抵消因風或地震導致的諧振，Modulum 利用同樣的原理，將 Stockbridge Damper 製成狹長的不鏽鋼減振棒（諧振吸收器），安裝在層板底下，較長的一根置於中央，較短的兩根置於前、後緣，就能有效控制層板的振動了。
Modulum 網站上秀出了減振棒使用前和使用後，有限元素分析的差別，從圖片中可以看到，未使用減振棒時，層板上分布了不同顏色，周圍是藍色，表示振動較小，前後緣是橘色至紅色，表示振動蠻強的，中央則是紫色，表示振動最劇烈。使用減振棒之後，層板周圍是深藍色，靠近中間是淺藍色，表示振動確實減少了許多。
減振棒的原理看似簡單，做起來可不容易，因為它的長度、寬度和弧度都必須精心設計，而且不同尺寸的層板，減振棒的長寬比例也必須跟著調整，沒什麼公式可套，最終 Modulum 花了幾個月的時間才替不同層板找出適當的減振棒組合。目前美德聲引進的 Modulum 音響架有大小兩種尺寸，大的是寬 24.5 吋 × 深 21.5 吋，適合擺放一般尺寸器材或大型落地喇叭，小的是寬 17 吋 × 深 15.5 吋，適合擺放中型落地喇叭或小尺寸器材。

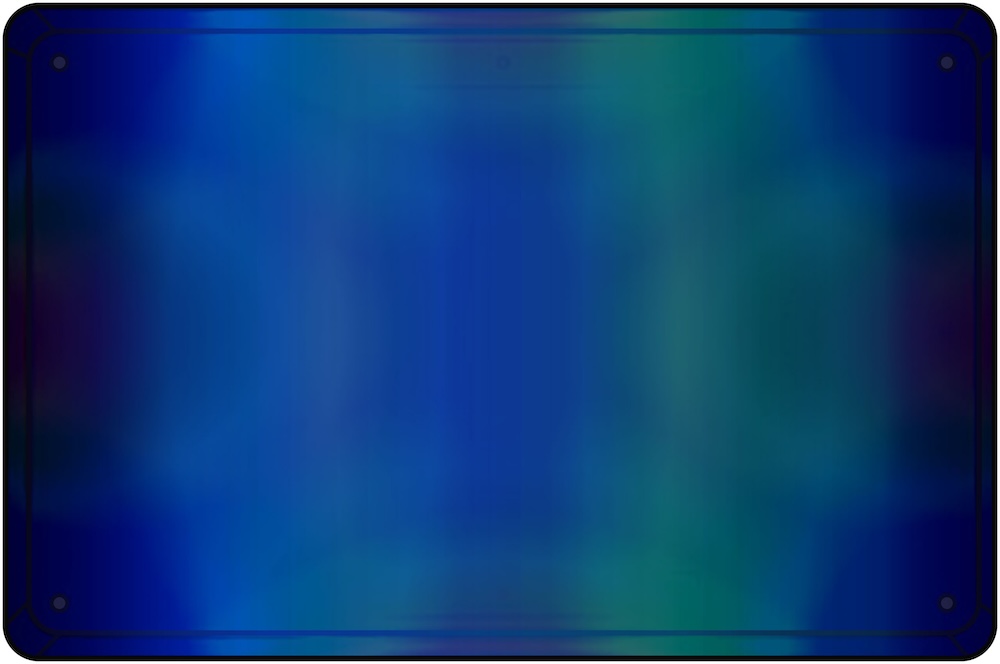

 | | 使用減振棒之後，再用有限元素分析，可以看到層板周圍是深藍色，靠近中間是淺藍色，表示振動確實減少了許多。 |
有沒有效果，一聽就知道
試聽過程在 U-Audio 聆聽室進行，使用的系統包括 YBA CDT450 CD 轉盤、Merging NADAC DAC、Van Medevoort MA360 SE 綜合擴大機，以及 Wilson Audio Alexia V 喇叭，參考音響架是 Sound Organisation 音響架。試聽方式很簡單，就是把 YBA CDT450 CD 轉盤先後放在 Modulum 音響架和 Sound Organisation 音響架上，比對聲音的差別。為何挑 CD 轉盤來試呢？因為 CD 轉盤裡有轉動的機械結構，振動較大，應該更容易凸顯出音響架的效果。結果如何？差別相當明顯，比個一、兩次就能清楚分辨。
以 Jennifer Warnes 的「Famous Blue Raincoat」專輯中《Song of Bernadette》一曲為例，當中有人聲、鋼琴、貝斯和弦樂，透過 Modulum 音響架可以感受到不同樂器的分離度變得更好，定位和形體浮凸，還感覺得出高低位置的不同；貝斯的顆粒和低頻軌跡更清楚，撥弦的質地更清晰，讓弦好變更繃緊了一些，音樂更有起伏感；人聲輪廓更清晰，音像更立體，而且音色質地也變得更清爽、透徹一些。相對的，參考音響架的音場比較像是凝成一團，聚集在喇叭之間形成一個大圓型，上、中、下的結構，以及樂器形體的位置，比較分不出來，貝斯的位置比較高，聲音聽起來有點亂。簡單講，Modulum 音響架的音場更像是一個畫框或畫面，上、中、下和左、中、右的結構清楚，條理佳，而且高頻的飄逸感更好，低頻的沉潛感也更好，聽起來既清楚，又舒適。
有種撥雲見日的感覺
又如「Uncompressed World Vol. III」測試片，當中歌曲的伴奏樂器種類更多，低頻規模和量感也更大，透過 Modulum 音響架播放出來，聲音提升的幅度似乎比上一張專輯更顯著。相比之下，參考音響架的空氣感沒這麼清透，音樂畫面像是有點霧霧的，聲音有點黏，也比較圓潤軟綿，不是很乾脆，音像輪廓也不是那麼清楚。Modulum 音響架則有種撥雲見日的感覺，不僅音場的透視感更好，聲音更清爽明晰，強弱對比也顯得更清楚、鮮明，讓歌聲變得更有力度。除此之外，Modulum 音響架並不會因為聲音更清楚了，而讓質地變硬或變乾，更不會變呆板或沉重，而且頻段分布沒有改變，聲音不會變厚或變薄，整體的亮度還變得更好。總體而言，Modulum 音響架幫助聲音往正向發展，音樂更活生，明顯變得更好聽，更有吸引力。Modulum 真的蠻厲害的，確實有兩把刷子！
鮮活的音樂起伏
接著播放 2017 年高雄音響大展紀念 CD，當中收錄了史坦威唱片公司的精選作品，我想藉由裡面的鋼琴獨奏曲，看看 Modulum 音響架會帶來什麼樣的改變。經過一兩次比較，很快可以發現差別也是很明顯，聲音提升了許多。參考音響架的鋼琴規模感比較小，或是說窄了一點，沒那麼開放，而且觸鍵感較不明確，快速音有點黏。Modulum 音響架的音場寬度則能夠平坦展開，鋼琴形體很自然，尾韻和殘響豐富，聽起來更像是真的；音色質地更乾淨、清透，且不失水分；觸鍵是很明確的，當音樂來到比較快速的連續音符時，顆粒和顆粒之間的區別更清楚；強奏的時候，感覺更大聲，或是說，聲音揚起的感覺更明顯；弱音樂段時，背景很沉靜，氣氛很沉穩，可是音符又是很鮮活的，讓人聽起來很放鬆，又會很專注在音樂上。
天王品牌也肯定

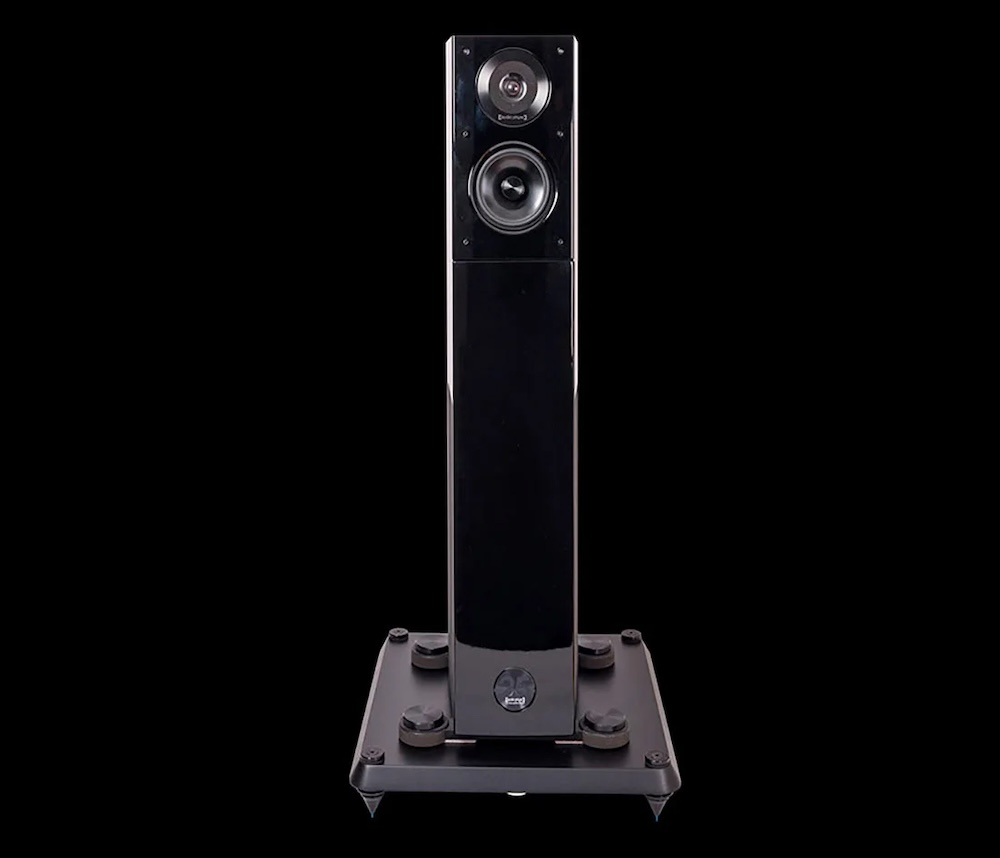

振動實在是很微妙，用不同的方式去處理，用吸收的，用導引的，用抑制的，或用調諧的，得到的聲音都不同，以結果而論，Modulum 音響架用的方式相當高明，因為聲音確實提升了，聽起來既清晰又自然，而且沒有副作用。此外，Modulum 音響架還有一個其他品牌音響架少有的功能，就是可以承放落地喇叭，如果您府上的聆聽空間是用木頭地板，容易和喇叭起共振，Modulum 音響架就可以派上用場。附帶一提，瑞士 Nagra 在國際音響展上也會使用 Modulum 的音響架，連天王品牌都肯定了，你還不趕緊洽代理商安排試聽。
器材規格
Modulum 音響架
層板：實木
腳柱：直徑 1.5 吋實心 6061-T6 鋁合金
尺寸：大承板｜24.5 吋 × 21.5 吋，小承板｜17 吋 × 15.5 吋
柱高：3 吋 / 8吋 / 10 吋
建議售價：大承板一層 90,000 元（含一組腳柱），小承板一層一對 160,000 元（含二組腳柱）
代理商：美德聲
電話：02-2365-1968
網址：madisonaudio531.com
FB粉絲頁：www.facebook.com/madisonaudio
|
|
|
|
|
|
|
