Classic這個英文字，在牛津字典裡，一共有三個正式的解釋：
值得被認為是該類別裡最好或最重要者（accepted or deserving to be accepted as one of the best or most important of its kind）
具有你期待的所有特質；非常典型（with all the features you would expect to find; very typical）
富有吸引力，但風格或設計簡單而傳統，不受時尚變遷的影響（attractive, but simple and traditional in style or design; not affected by changes in fashion）
Classic，經典。每個設計師，都希望自己設計出來的作品，能夠成為經典。但結果往往不是這樣，能成為經典的作品，其實不多；能創造經典的設計師更少。如果只存在於過去的某個時代裡，那還不能稱為經典，而只是曾經顯現的美好，那是vintage，不是classic。要能傳承，要能延續，要能發展，要能進化，卻還保有大量的原生元素，敢於抗拒潮流的誘惑，堅持初心與信念，那才叫做經典。
ASR Luna 8 Exlcusive，就是經典的作品。
ASR，就是經典的製造者。
ASR在1982年首度推出Emitter擴大機，時至今日，已近40年，而這擴大機的總體設計，無論是概念、線路、外觀，多年來卻始終如一。但是，ASR不是沒有進步的公司，他家的Emitter每一個世代看起來似乎一樣，實際上，當他們發現更好的方案，收到了客戶回饋的意見，每過幾年就會提出或大或小的改款。所以，今天的ASR無疑地比30年前的更進步，無論是功能上、使用體驗上、聲音表現上，新款的ASR，更勝當初。
或許你要問：為什麼ASR在台灣的型號以Luna相稱，不同於歐洲的Emitter呢？那是因為在國外，原廠提供了選單客製的服務，針對一些特定元件進行升級，項目洋洋灑灑列了一張A4清單。本地代理商不想讓消費者麻煩，既然這些升級是原廠認為好的，就一律買單。因此，到了台灣，Emitter改稱Luna，標誌出這是透過上瑞訂製的特別款機型；輸出功率小的Emitter I叫做Luna 6；輸出功率大的Emitter II就叫Luna 8。
 | | ASR的旗艦型號Luna 8 Exclusive，每聲道有280W（8 ohms），比標準版的Luna 8的250W輸出為高。本身除兩個電源供應箱外，還多了一個負責輸入級供電的電池供應箱。 |
不是綜擴，是加上音控和輸入選擇的擴大機
ASR的基本設計是一台「加了音控和訊號選擇的擴大機」，內裡並無前級線路。這在今天並不稀奇，但這在Emitter誕生的1980年代初期卻不多見。
前級主要的功能包括了音量控制、輸入選擇、阻抗匹配、電平適配以及唱頭放大。這些都是基於早年以黑膠為主要訊源的Hi-Fi系統的需求，當CD來臨，進入了高電平輸出的時代，訊源的輸出阻抗低、輸出電壓高，對擴大機來講非常友善。ASR主事者Friedrich Schäefer甚至認為，訊號透過前級再送到後級，可是先衰減再放大，又要經過端子、線材、放大級等多重路徑，所換得的，其實是訊號損失與「愉悅」失真。而唱頭放大所要處理的訊號非常微弱而敏感，越接近唱盤越好，獨立的唱頭放大器比內建在前級裡的唱放更理想。倘若這樣，我們還需要前級嗎？
所以，Schäefer從一開始，就認定：ASR的擴大機，就是加上音量控制和輸入選擇的後級。這才是最理想的設計，並且一直堅持到今天。

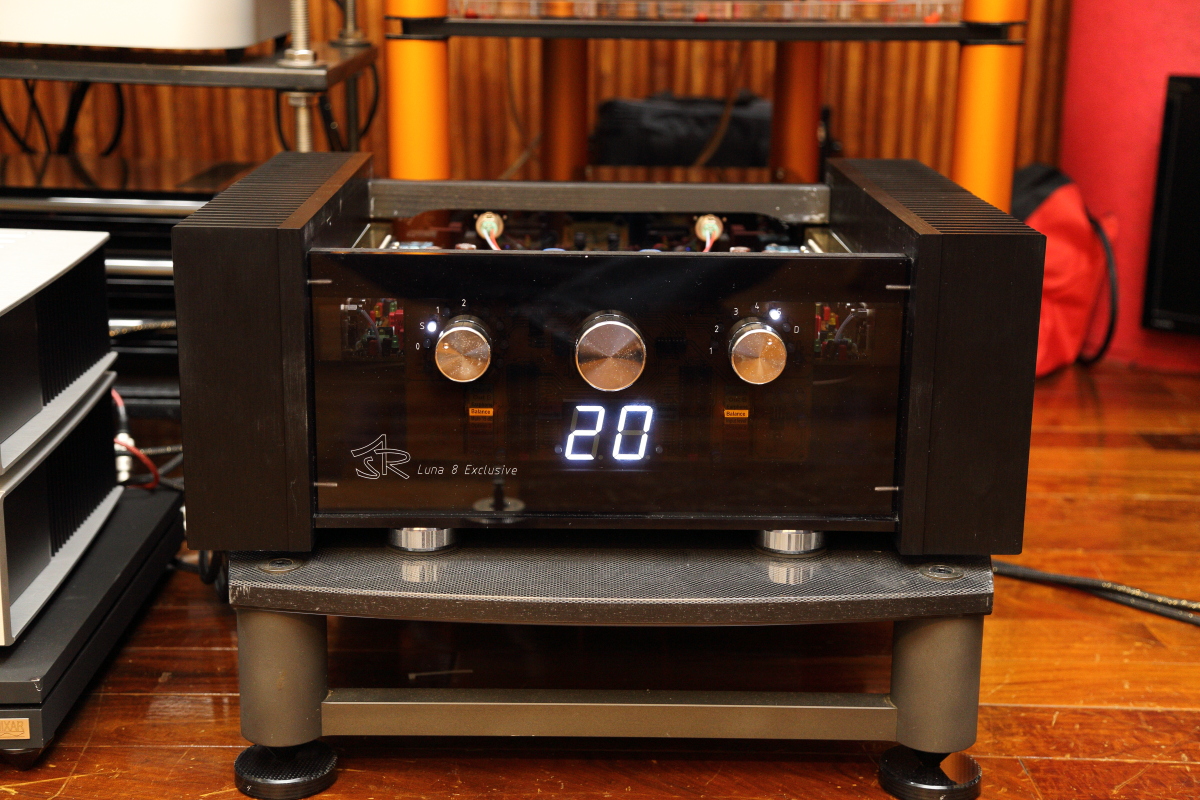

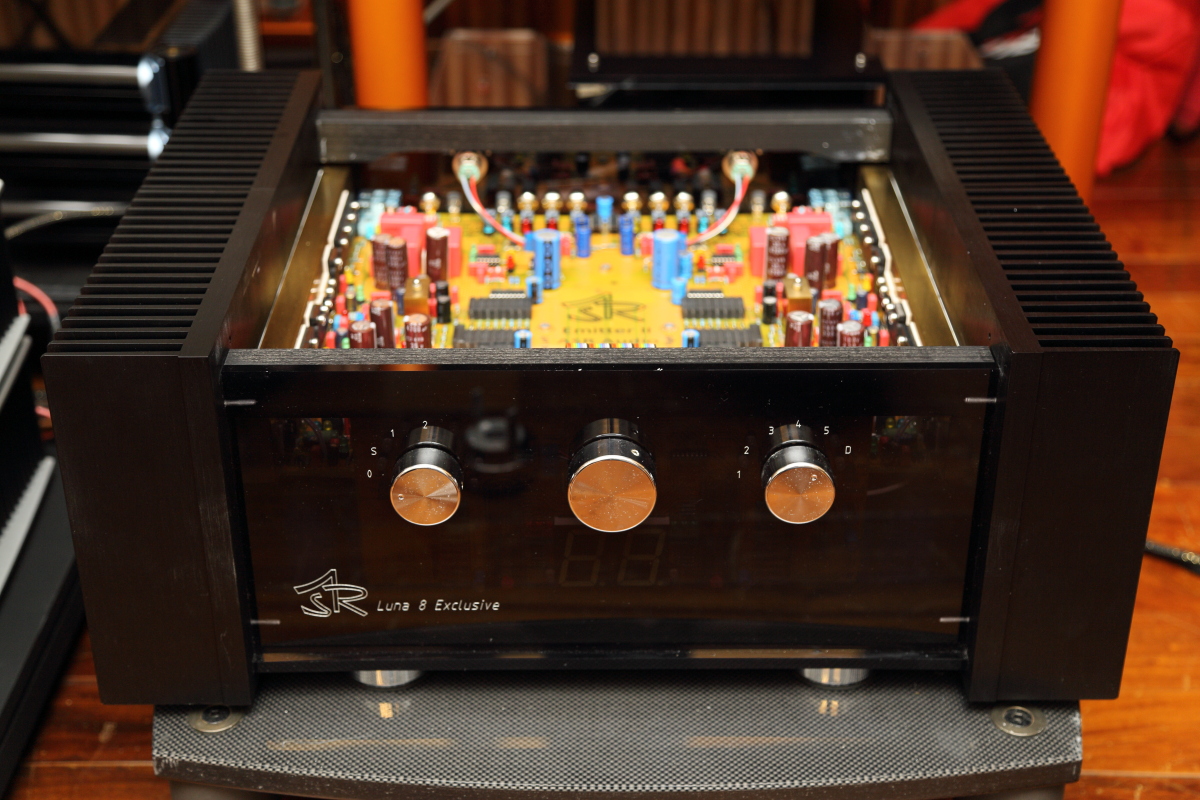

 | | ASR的擴大機在歐洲稱為Emitter，到了台灣，因為代理商選配了升級方案，並且專供亞洲市場，為與原廠型號有別，改以Luna相稱。 |
繼電器切換輸入檔，電阻陣列音控
早年ASR也與多數的廠商一樣，採用電位器來做音量控制和訊號輸入的選擇，但Schäefer很清楚，這不是最佳途徑，不管再好的電位器仍會帶來訊號損失。因此在1991年，他全面改採電阻陣列的音量控制；並在隔年換裝繼電器切換的輸入選擇。這樣一來，他解決了擴大機裡最容易造成失真的被動元件。
 | | ASR擴大機的輸入選擇一律採用繼電器切換。 |
訊號從輸入端進來，經過繼電器切換，就送到電阻陣列的音控做衰減。Schäefer知道很多使用者家裡其實只有一部訊源器材，這時，用家可選擇關閉其他組輸入，從標示Direct的直通端子輸入訊號。雖然繼電器在線路上的接點只有兩個，已經很單純了，但是地線卻彼此相通。一旦選擇不經過繼電器的Direct直通輸入，訊號透過銀線直接連到音量控制，聲音更純淨。只不過，一旦選擇使用Direct檔位，其他輸入就得維持空接狀態。如果你的訊源是「唯一最愛」，ASR就讓它以最美的姿態呈獻給你。
訊號經過電阻陣列的音量控制，就直接送給放大線路逕行功率放大，而且這個輸入到輸出的路徑，都是左右聲道分離。

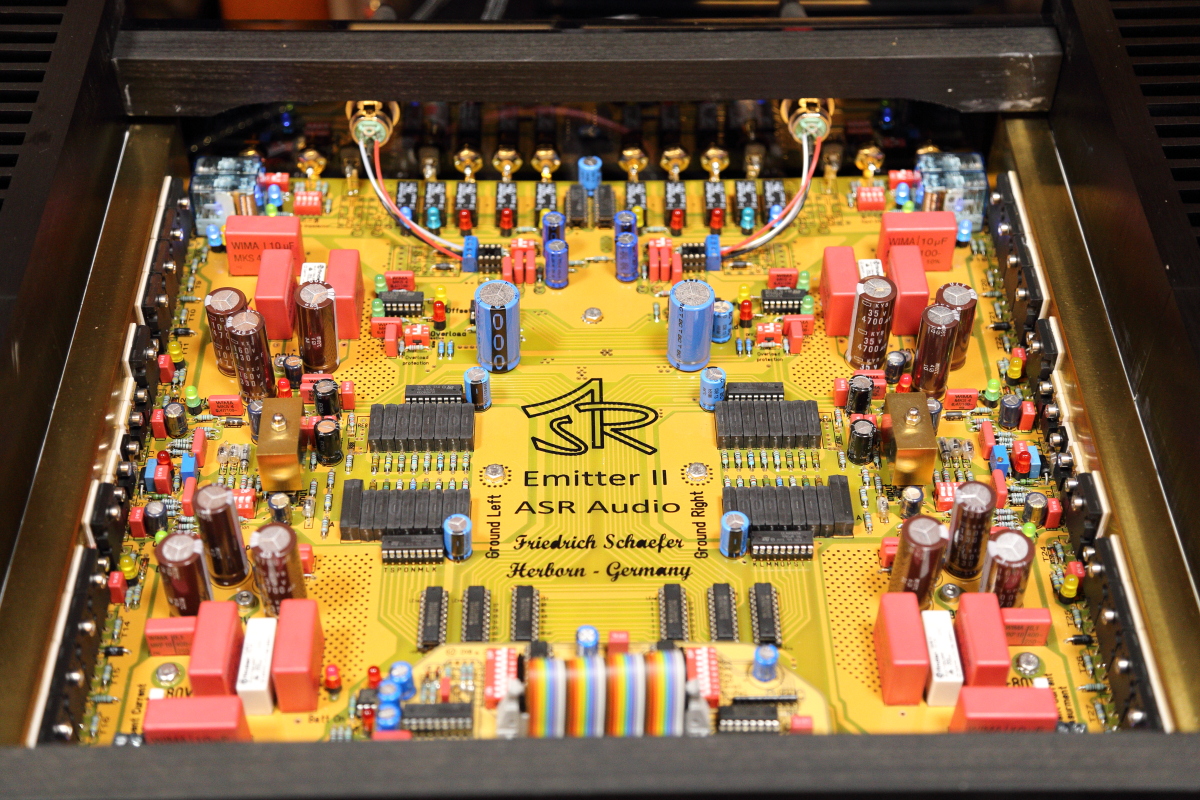

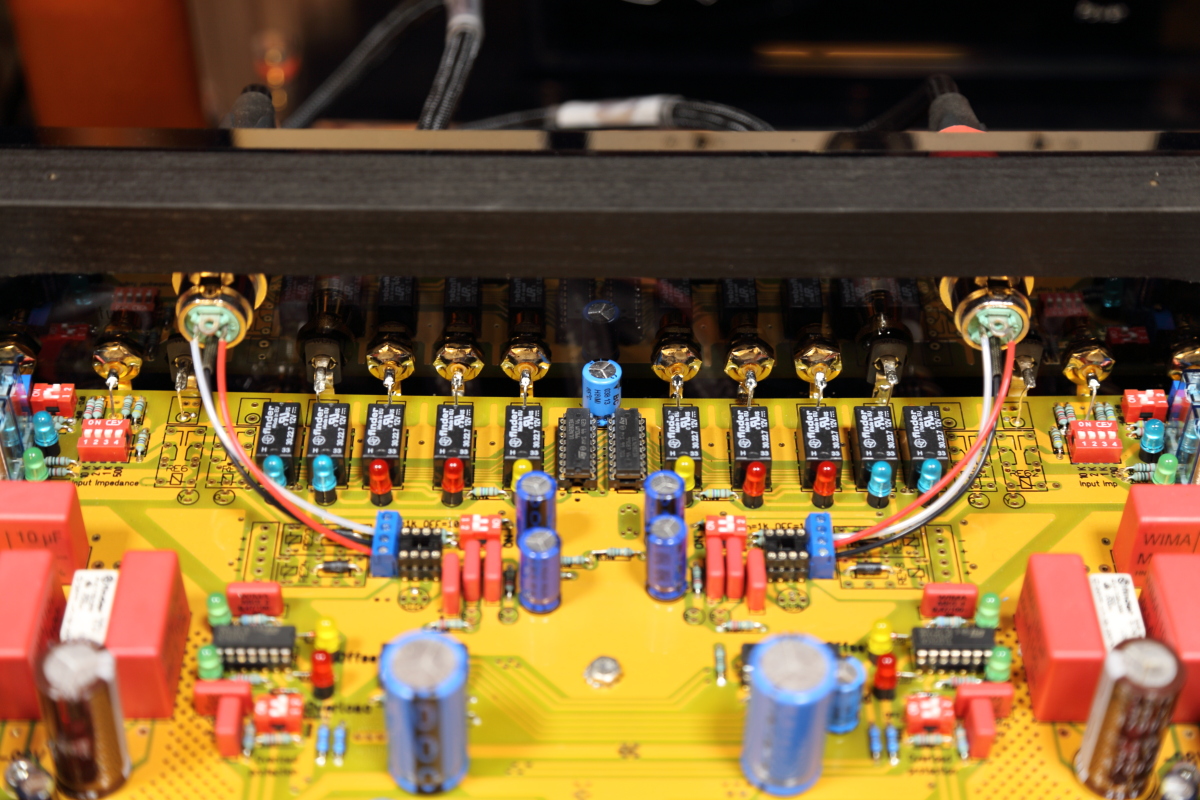

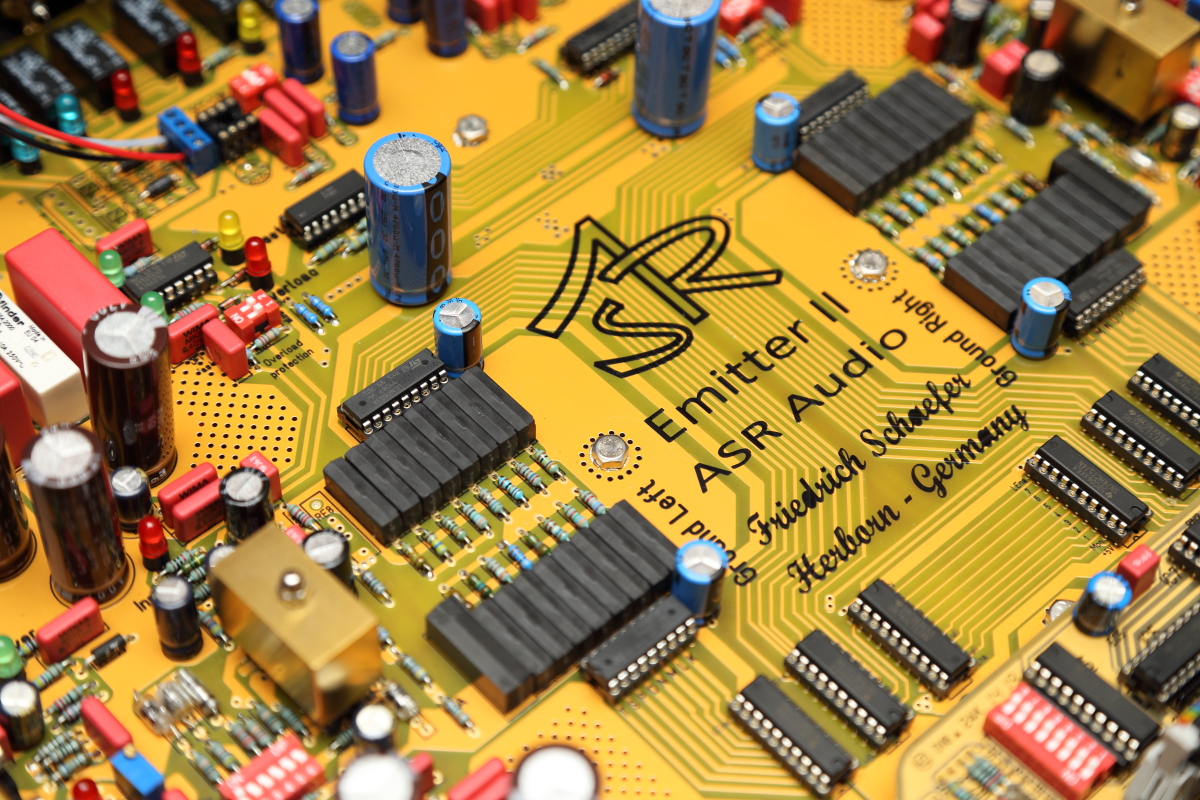

 | | 工整的佈局，講求最短傳輸路徑，左右聲道分離。在商標字樣兩側的電阻與繼電器，就是音量控制。訊號輸入後，接到音量控制，然後就送去放大。 |
銅塊散熱密技
這裡，我們又看到有趣的了。負責驅動的OP放大晶片上，Schäefer加了一個銅塊用以散熱。放大級的MOSFET功率晶體，全部先鎖在一塊厚實的銅條上，銅條再固定於機箱兩側的散熱片上，再細心看，墊在晶體與銅條之間的絕緣片還刻意加厚。為什麼要這麼「搞工」？Schäefer要所有的功率晶體都在同樣的溫度下工作，銅條散熱快，這樣一來，功率晶體的溫度條件才能平均。而且，銅的諧振更有助於聲音，這就是為什麼樂團裡有「銅管」，卻沒有「鋁管」。怎麼用銅，是Schäefer的調音密技。

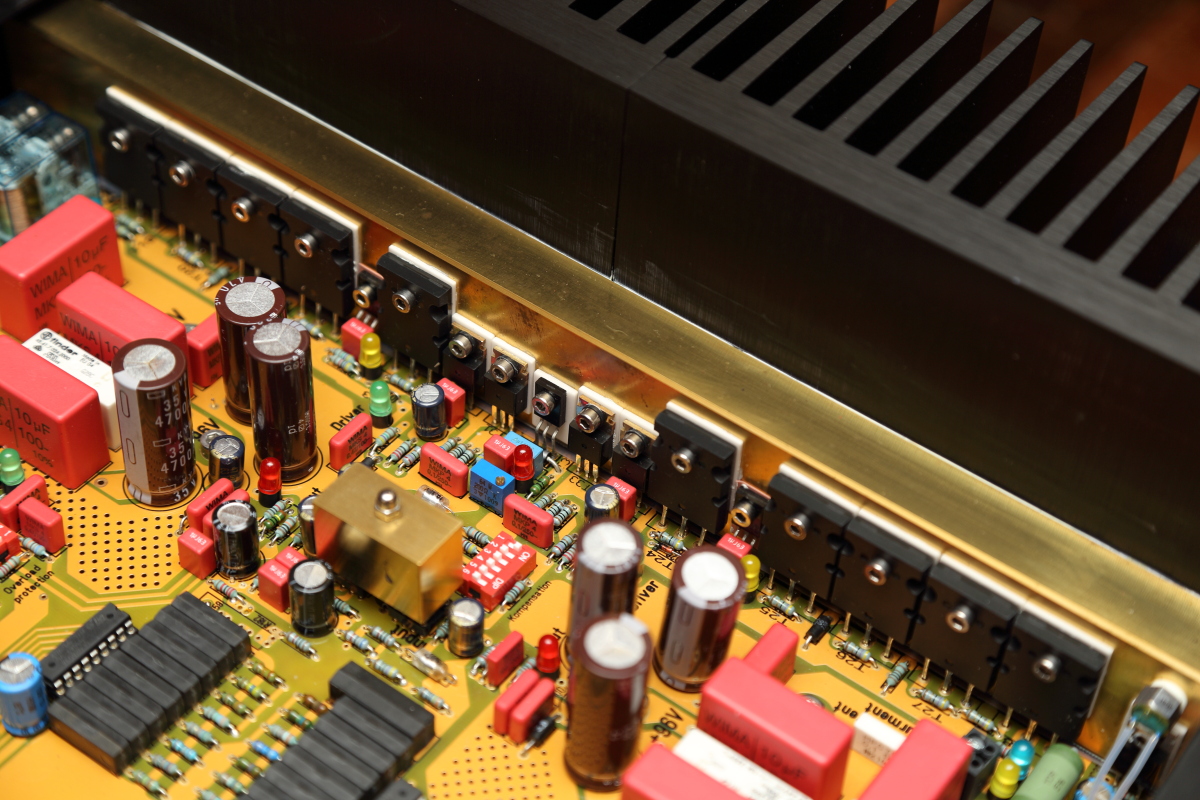

 | | 負責驅動的OP放大晶片上，Schäefer加了一個銅塊用以散熱。放大級的MOSFET功率晶體，全部先鎖在一塊厚實的銅條上，銅條再固定於機箱兩側的散熱片上，再細心看，墊在晶體與銅條之間的絕緣片還刻意加厚。這些都是在Schäefer多方嘗試後採取的調音手段。 |
加厚PCB，並堅持手工焊錫
再者，除了看得見的WIMA電容等補品好料，這線路板也有很多講究。Schäefer特別訂製的線路板，厚度達2.4mm，其上的銅箔還有厚達105um的鍍金，所有的零件都以手工焊接，並且用上高含銀量的銀錫。過錫爐不是很快？不。錫爐雖然生產效率高且節省人力，但焊點的不良率高，接點用錫不如人工手焊牢靠。
以ASR擴大機的主機來講，線路設計完善，因此路徑直接，內部用線很少。看到的接線一律用上實心純銀線，Schäefer認為高品質的純銀是最好的導體。這純銀線用在哪裡呢？先是訊號輸入端子到線路板，然後是訊號輸入到音量控制，再來就是放大線路連通到喇叭端子需要接線。ASR在Exlusive版的喇叭端子接線，甚至用上16根0.8mm純銀線，線徑達8mm平方之多。早年ASR還不是用銀線，但從1994年開始，就全面換裝純銀接線，直到今天。

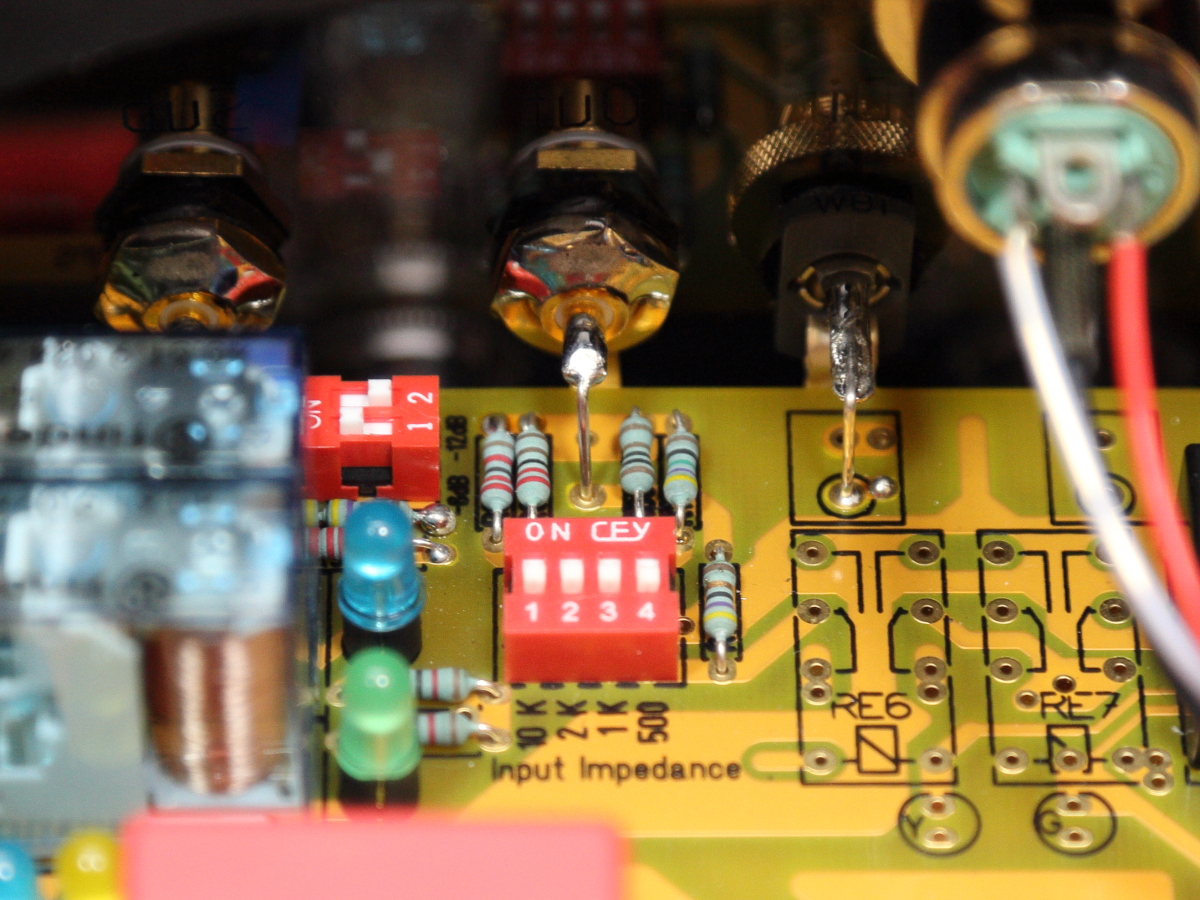

 | | ASR擴大機的輸入阻抗可調，用家得根據前端訊源的輸入阻抗做匹配。 |
輸入阻抗、過載保護、高頻補償可調
單單這一面線路板上的秘密還沒講完。仔細觀察，會發現線路板上、左右對稱的位置上設有幾個紅色的DIP開關。例如，在輸入端子旁一組可調整輸入阻抗，分為500、1,000、2,000、10,000、22,000歐姆五段可選，讓用家根據前端訊源的輸出阻抗做匹配。

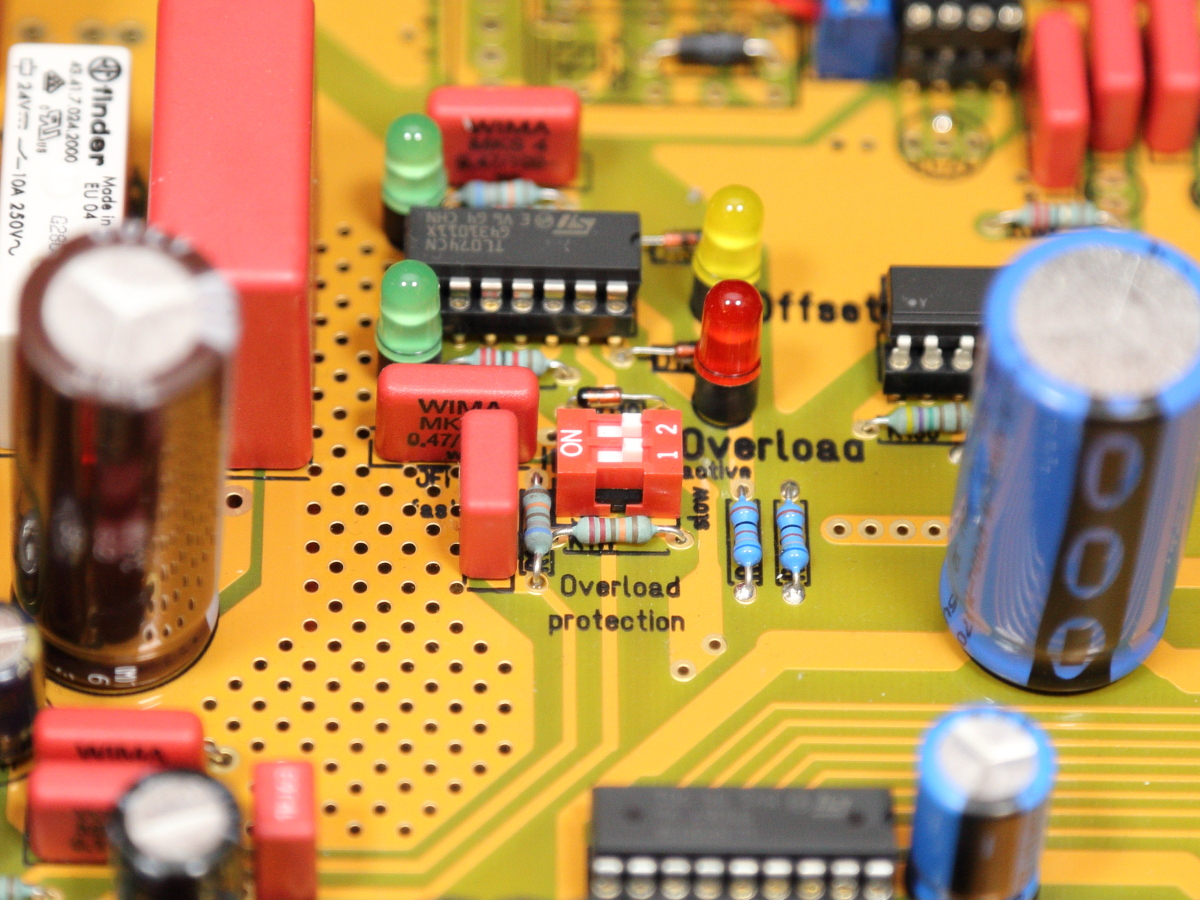

 | | 在放大線路旁邊還有過載保護開關。 |

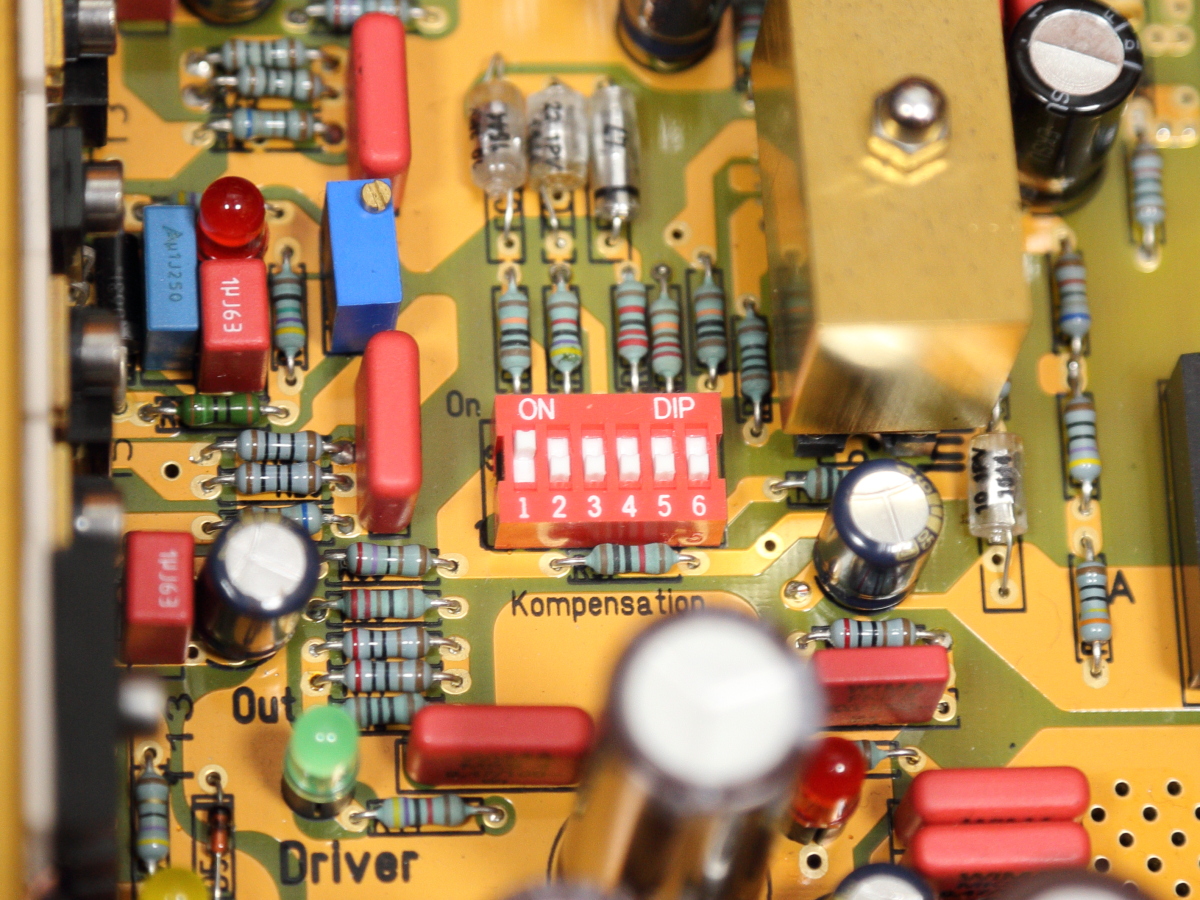

 | | 為了因應線材容抗噪成高頻減損，ASR設置了高頻補償功能。 |
ASR擴大機裡也裝了防止overload的保護線路，避免clipping失真出現，甚至燒壞喇叭單體，線路板上也有一組選擇是否啟動保護線路的開關。此外還罕見地加入了高頻補償開關，因為器材之間都需要接線，但線材的容抗會影響高頻響應，有了高頻補償，遇到高容抗線材就不怕了。

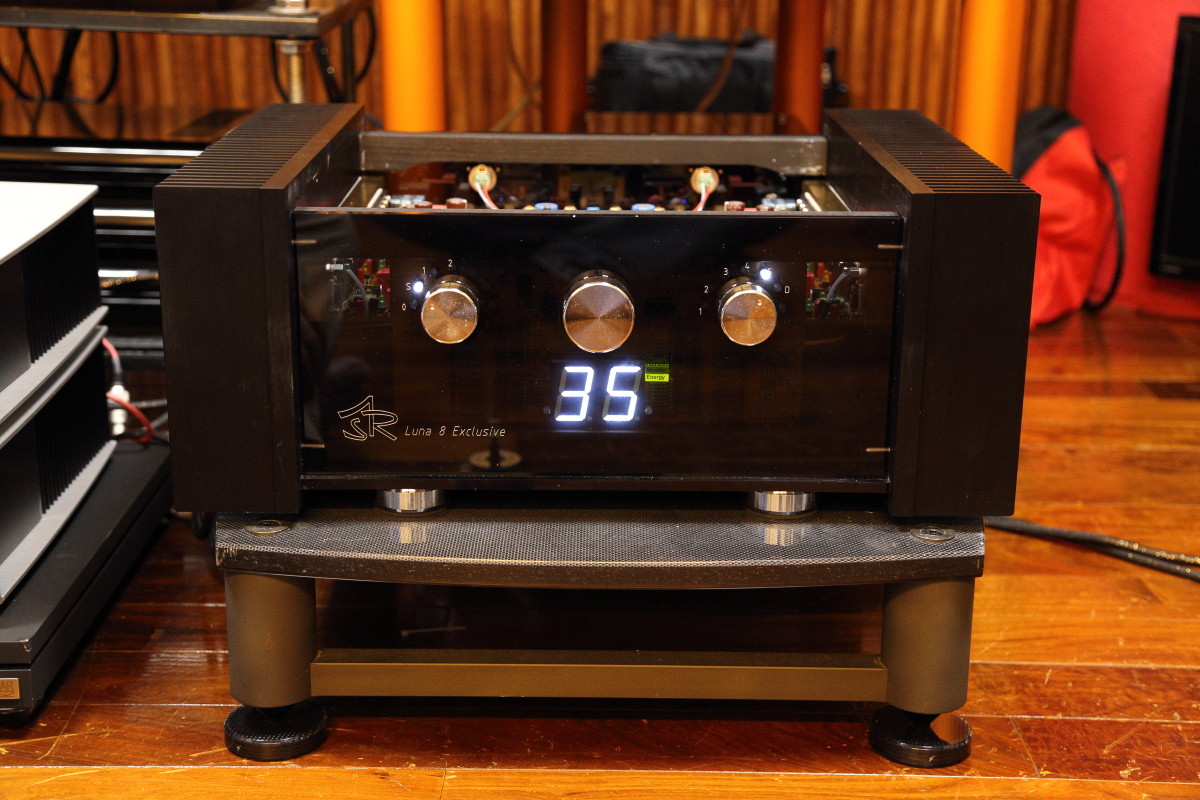

 | | 左方旋鈕是電源開關，第一段O，表示Off，關機；第二段S，表示Stand by，待機；1檔，表示節能模式，音量最高開到61格；2檔，就可以使用最高76格的音量。 |
罕見的節能模式
ASR的擴大機面板上就只有3個旋鈕，中間的大旋鈕是音量開關，左邊的是訊號輸入選擇，右邊的開關則是開機控制。開機需要有四段嗎？它第一段O，表示Off，關機；第二段S，表示Stand by，待機；至於下面兩檔1和2就有趣了。1檔，表示節能模式，音量最高開到61格，如果訊源的輸出夠高（原廠說的『夠高』是1-2V），1檔就夠用了。如果想放手讓ASR不受限制，打到2檔，就可以使用最高76格的音量。
至於節能模式，再多說一點。因為雖然它叫做「節能」（energy-saving mode），但不只是為了節能減碳的環保目的。Schäefer表示，在節能模式下，進入電源供應的電壓會減半，屆時，擴大機只會接受到1/4的電力供應，總體能耗剩下1/3。以上的部分，都跟「節能」有關，但後面提到的事，就跟聲音有關了。這時候，電晶體在半電壓的狀態下工作，此時，更適合處理小訊號，整體的解析度會提升，背景還會更安靜。Schäefer建議，如果聆聽音量不大，聽輕柔的音樂時，可以試著使用1檔；若要催音量，那就還是得切到2檔。
Schäefer也愛玩車嗎？怎麼這個設計跟汽車排檔這麼像？
這個問題，下次遇到他再問。此一節能設計讓ASR擴大機得以「一機兩用」—兼有小功率擴大機的柔美細緻，又可得大功率擴大機的強悍推力。很聰明的設計，是不？你知道這個線路什麼時候想出來的嗎？答案是1993年的改版，ASR就開始配備節能線路了。
ASR的擴大機，除了兩側的散熱鰭片外，其他部位都採用壓克力板；這在ASR這種售價從萬元美金起跳的擴大機上相當少見。Schäefer對此表示，壓克力其實是一種諧振特性很好的材料，所以我們才會看到壓克力被廣泛地運用在黑膠唱盤上。為此，ASR用上8mm厚的壓克力板，藉以避免金屬機箱的共振影響聲音。
 | | 在節能模式下，進入電源供應的電壓會減半，屆時，擴大機只會接受到1/4的電力供應，總體能耗剩下1/3。這時候，電晶體在半電壓的狀態下工作，此時，更適合處理小訊號，整體的解析度會提升，背景還會更安靜。 |

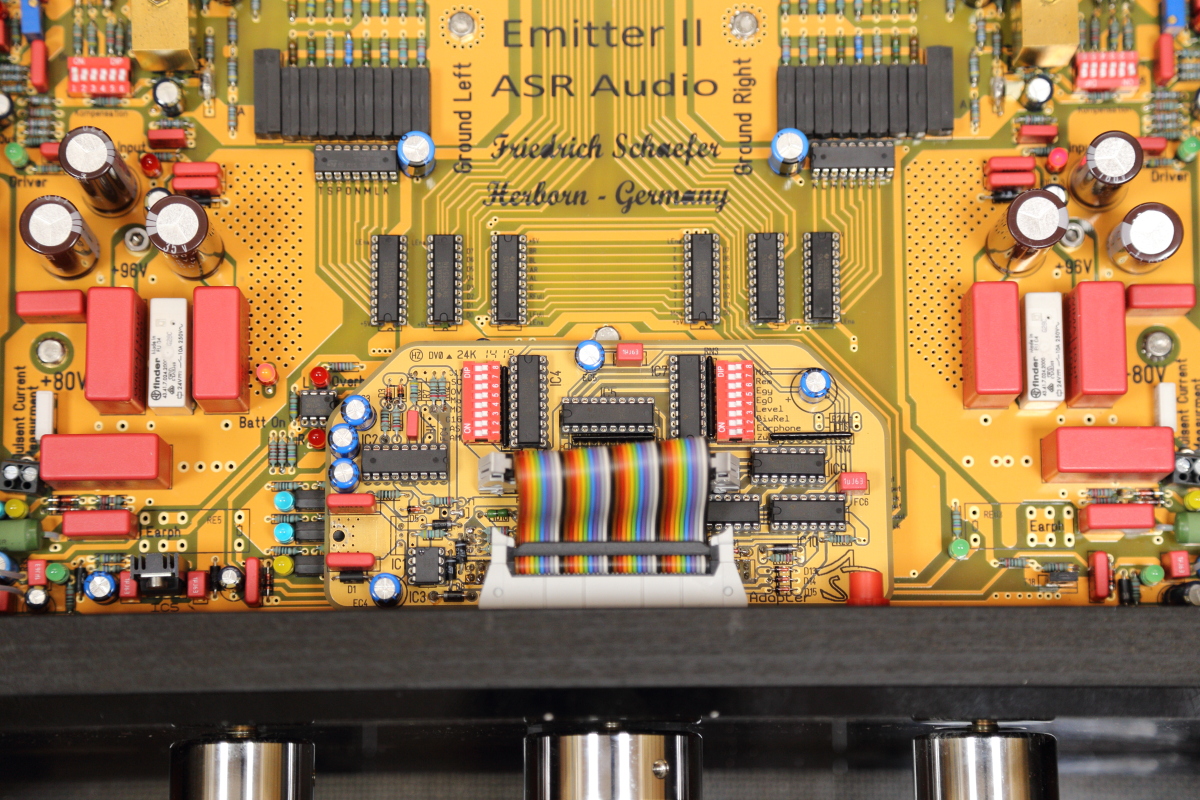

 | | 靠近前面版的部位，是ASR擴大機的邏輯控制線路。圖中也可見到有一些LED燈泡（紅、綠等），這些燈號可以幫助用家和原廠確認機器的狀態。萬一出現故障，能以快速找到根源予以排除。 |
微處理器監控機器狀態，可調功能豐富
雖然是黑色壓克力，但仍可以透光。在機器開啟時，會看到線路板上有許多LED燈亮起，又紅又黃又藍又綠的，這些燈又是為了什麼呢？Schäefer在擴大機裡設置了微處理器，透過自行撰寫的程式，監控機器狀態並進行多重設定。這些燈號，就是用來顯示當前的狀態。
這是一台80年代就誕生的擴大機，90年代就大抵定案了，這許多功能，若出自集團型公司之手，那可理解，但出於一個僅有Schäefer一個設計師的音響公司，那就很不簡單了。
事實上，很多功能都要參考使用手冊，在開機時透過可按壓的旋鈕做設定。例如，螢幕顯示的LED亮度、左右聲道平衡調節、各組輸入的電平調整等。ASR擴大機的外觀看起來很簡單，但是功能卻豐富又強大。

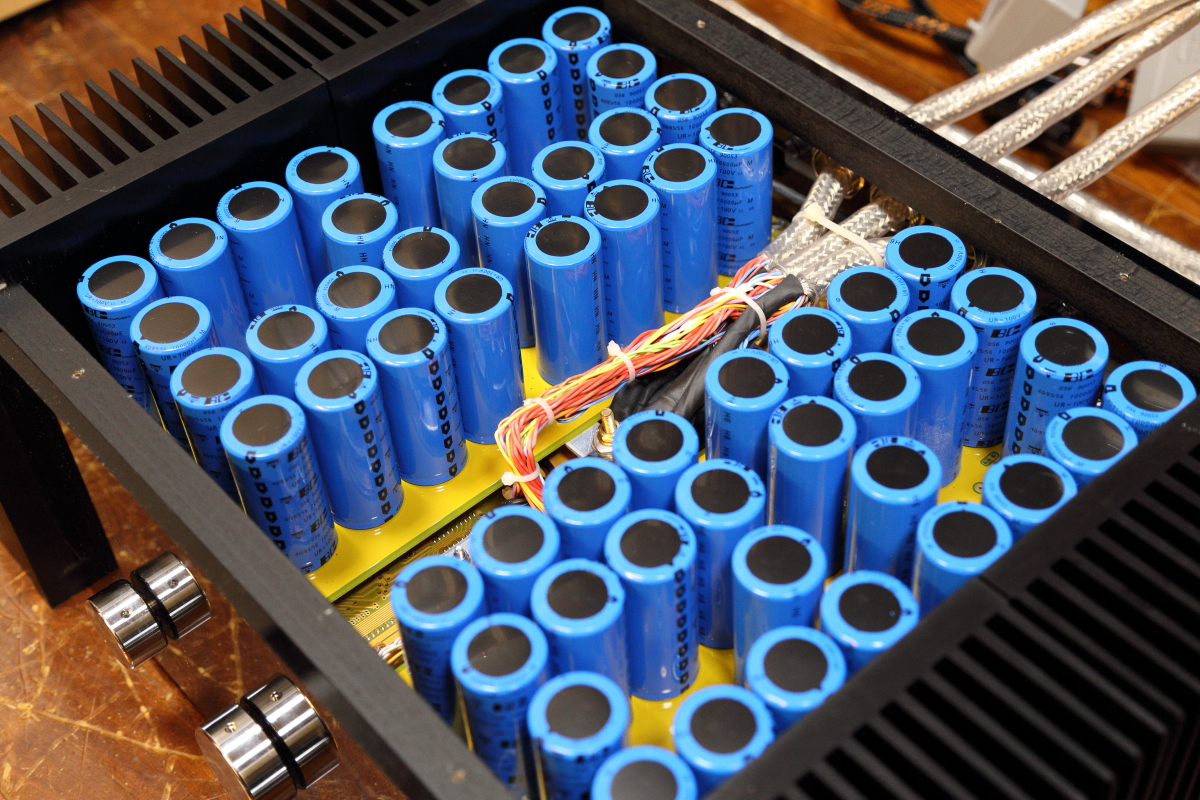

 | | Luna 8 Exclusive主機下方的電容，比標準版的Luna 8為多。 |

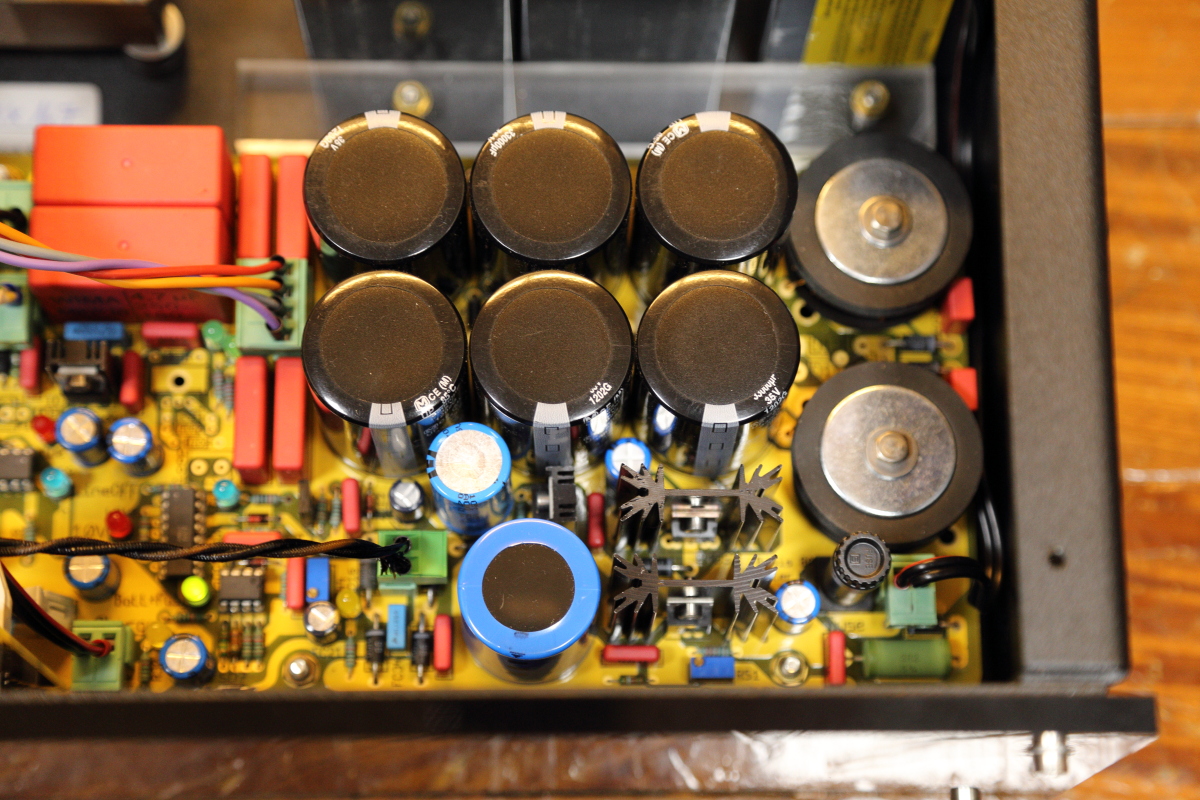

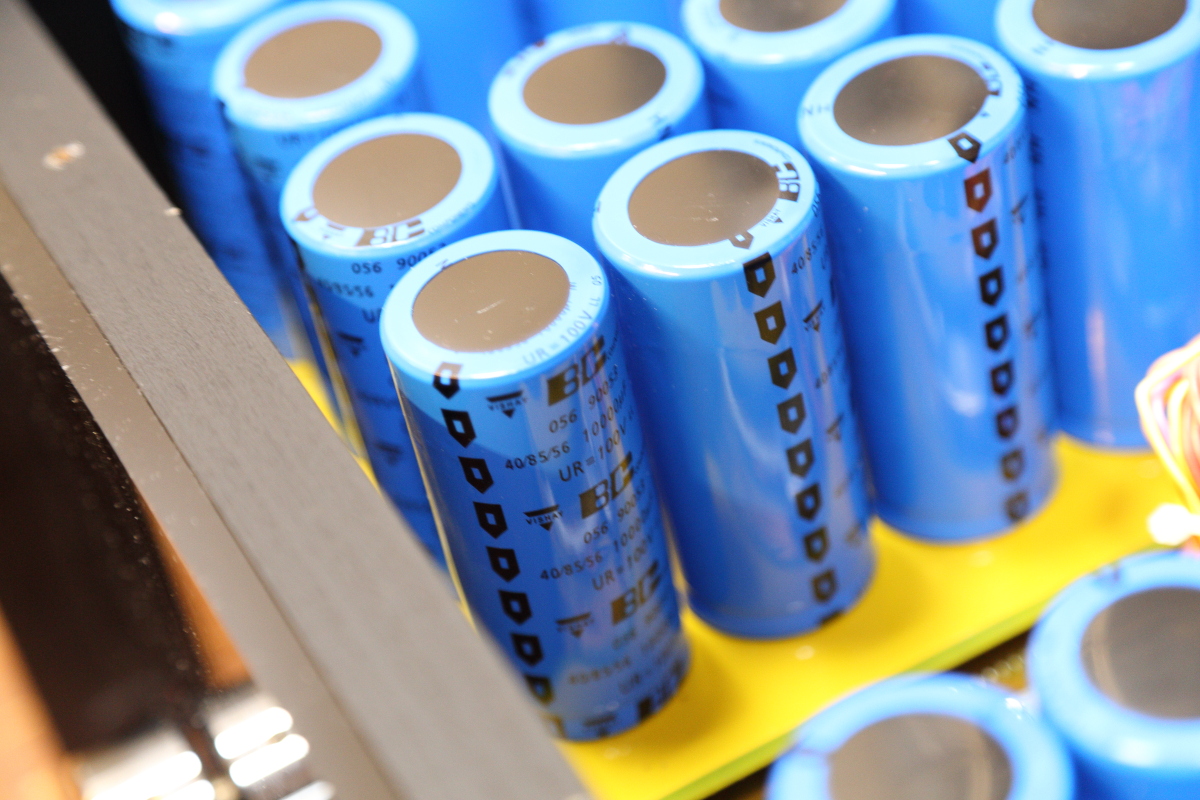

 | | ASR所選用的電容耐壓值高，他們最新版本的機器，一律採用100V的電容。 |
採用高耐壓電容
當我們只看到擴大機上蓋掀開的樣子，會奇怪：看起來還好啊，怎麼機箱要這麼高呢？請把機器翻過來，鬆開腳墊，揭開底板，你就知道了。下方還有一層線路板，其上滿佈電容。電源供應器送入的電力，就儲存在這些電容裡，隨時供應您聽音樂的需求。看到那個陣仗，真讓人驚訝。以我在上瑞拆箱研究的這台Luna 8 Exclusive為例，就有56顆10,000uF的電容，而且這些電容的耐壓值有100V。這就是Luna 8 Exclusive對應8歐姆負載有250W、對應4歐姆有490W、對應2歐姆有900W輸出的原因，也解釋了為什麼它聽起來動態可以這樣寬廣，聲音可以這樣有實在感，而且動靜皆宜。（關於這美好的聆聽經驗，且留待後篇再述。）
電源分離好處多
最後，要講到ASR擴大機的最大特點，也就是他們的分離式電源供應。一般版的ASR Luna 6和Luna 8就都是採取電源分離，Luna 6有一台電源箱，Luna 8則有兩台；Exclusive版本則多一台電池供電箱，負責供給輸入級的電力。
為什麼要將電源分離？隔離，隔離變壓器的電磁波，還要隔離振動。Schäefer認為電磁波的磁場若靠近擴大機放大線路，會讓聲音聽起來不夠乾淨，影響動態和精準性。同樣的，變壓器工作時會有振動，線路受到振動干擾，聲音也會變的不清楚。
真的不能做在一個機箱裡嗎？Schäefer試過，當他把Emitter II（Luna 8）的電源和放大線路都裝在一起，這個機箱將寬60公分、深50公分、高80公分，重量更高達130公斤。你搬得動嗎？所以Schäefer寧可麻煩一點，把電源供應獨立出來。
那如果把電源箱做小台一點不就好了嗎？Schäefer不這麼認為。他刻意把電源供應做這麼大，是為了確保即便在高音壓輸出下，電源供應都可以穩定地輸出電壓，這樣一來，聲音就不會緊繃，空間感和低頻的衝擊力道都會更好。Schäefer認為擴大機要在高電壓狀態下工作，聲音訊號的起伏才會順暢，因此，他對電源供應的講究，都是為此。
他甚至提出，播放音樂時，喇叭會對擴大機產生反動電勢（back electro-motive force），這會減損擴大機對喇叭的控制力，降低聲音表現。夠大、夠充沛的電源供應可以改善這個狀況，讓擴大機對喇叭控制力更好。這是另一個他講究電源供應的理由。

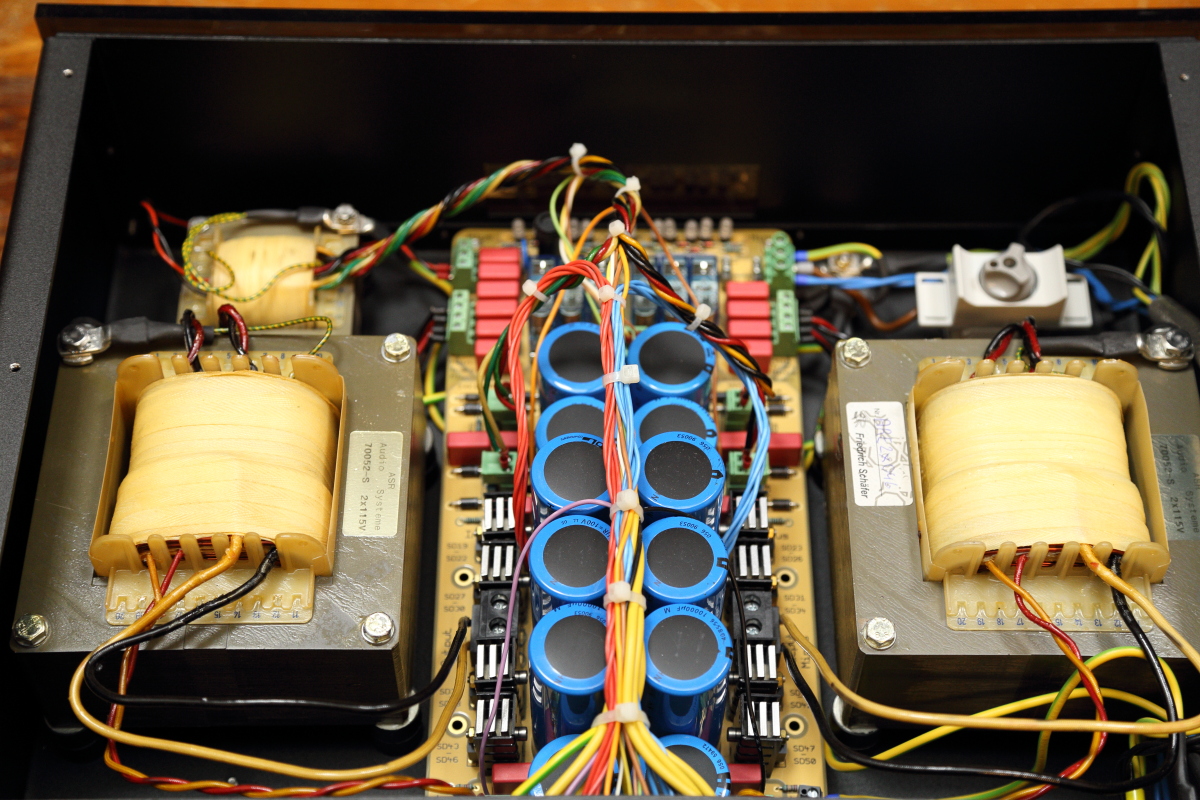

 | | 這是ASR Luna 8 Exclusive的電源箱內部，兩個大型EI變壓器分別輸出500VA，分別處理正負半波的電源。中央的線路板上還可見到他特別增加整流二極體，讓電源更加穩定。 |
EI變壓濾除雜訊，多組蕭特基整流
以Luna 8 Exclusive來講，兩個電源箱內分別有二大一小的EI變壓器，都是找Philbert-Mantelschnitt 訂製的。現在多數的廠商習慣採用效率更高、體積更小、漏磁更少的環形變壓器，但為什麼ASR要用EI變壓器而不是用環形變壓器呢？首先，做的好的EI變壓器，也不太需要擔心漏磁問題，加上ASR又是獨立電源供應機箱，可以遠離放大線路，漏磁問題可以略過。其次，EI變壓器有著很好的濾波特性，因此用EI變壓器的雜訊更低。ASR所採用的Philbert-Mantelschnitt製變壓器，其第一級繞組與第二級繞組各自獨立，其效用就像隔離變壓器一般，能以避免電源不良的影響，聲音更加純淨。

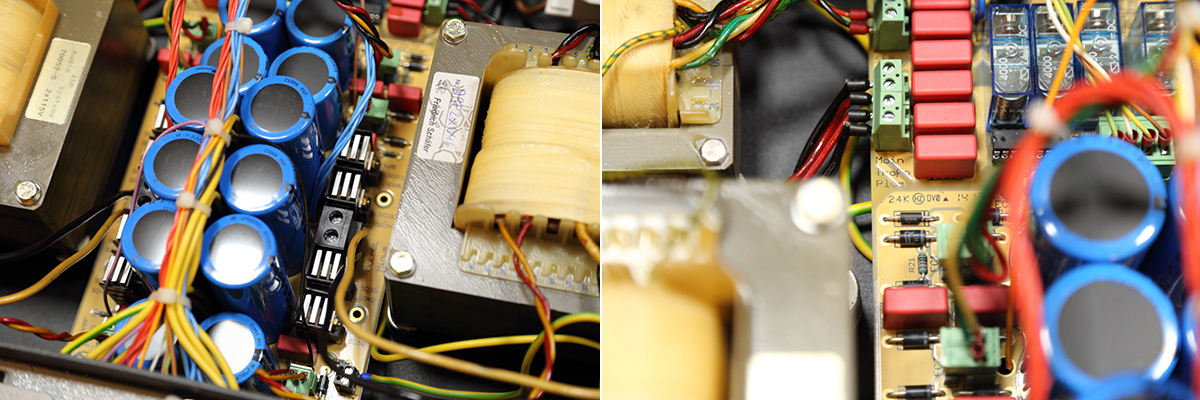

 | | 左圖可見Schäefer不用一般架構簡單的橋式整流，而採用逆向恢復時間更快的蕭特基二極體做整流。右圖則顯示即便是電源供應所採用的線路板，一樣採用厚銅箔配24K鍍金的導體。 |
Schäefer在Luna 8 Exclusive採用兩個電源箱，分別供應左右聲道的電力，每一個電源箱裡各有兩個500VA的大變壓器。那為什麼要用兩個呢？Schäefer的作法也很特別，他用一個變壓器處理正半波，另一個變壓器處理負半波。
兩組變壓器又各自有整流線路，Schäefer不用一般架構簡單的橋式整流，而採用逆向恢復時間更快的蕭特基二極體做整流。以Luna 8 Exclusive的電源箱為例，一個機箱裡就用上8組電壓、共64個蕭特基二極體。

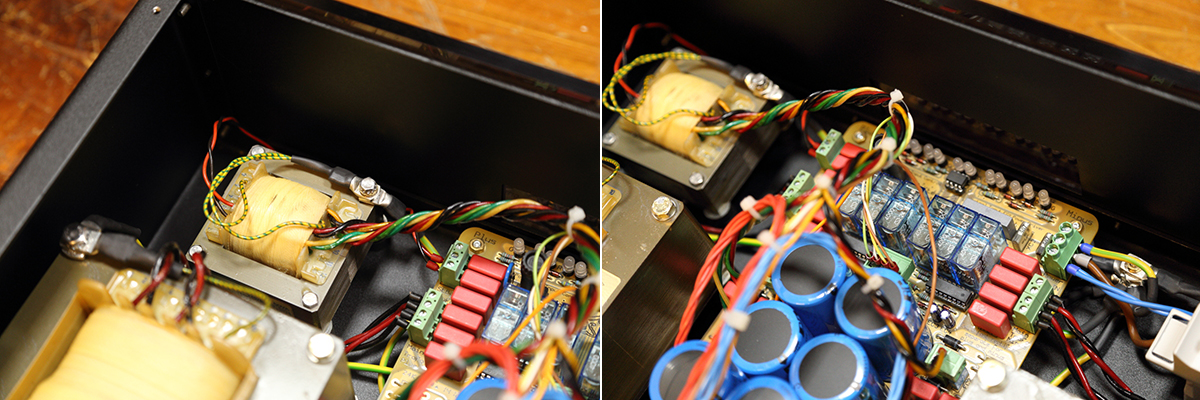

 | | 電源箱內另有一組小的EI變壓器，提供溫機、繼電器開關、安全監控線路所需的電壓。 |
放大線路以外電力獨立供應
此外，另有一組小的EI變壓器，提供溫機、繼電器開關、安全監控線路所需的電壓。ASR盡可能的把電源供應分開來，他們大可以用一個更大的變壓器搞定所有的事，但Schäefer選擇更麻煩的途徑。
這樣的電源供應設計，也不是一日而成的。當年ASR剛推出Emitter時，分離電源供應只是一個小機箱，裡頭用上兩個環形變壓器和一個小變壓器。之後，每過一陣子，就有些更動。至於現在這個嚴謹無比的電源供應，可是Schäefer琢磨了20年，到2002年才大致底定。

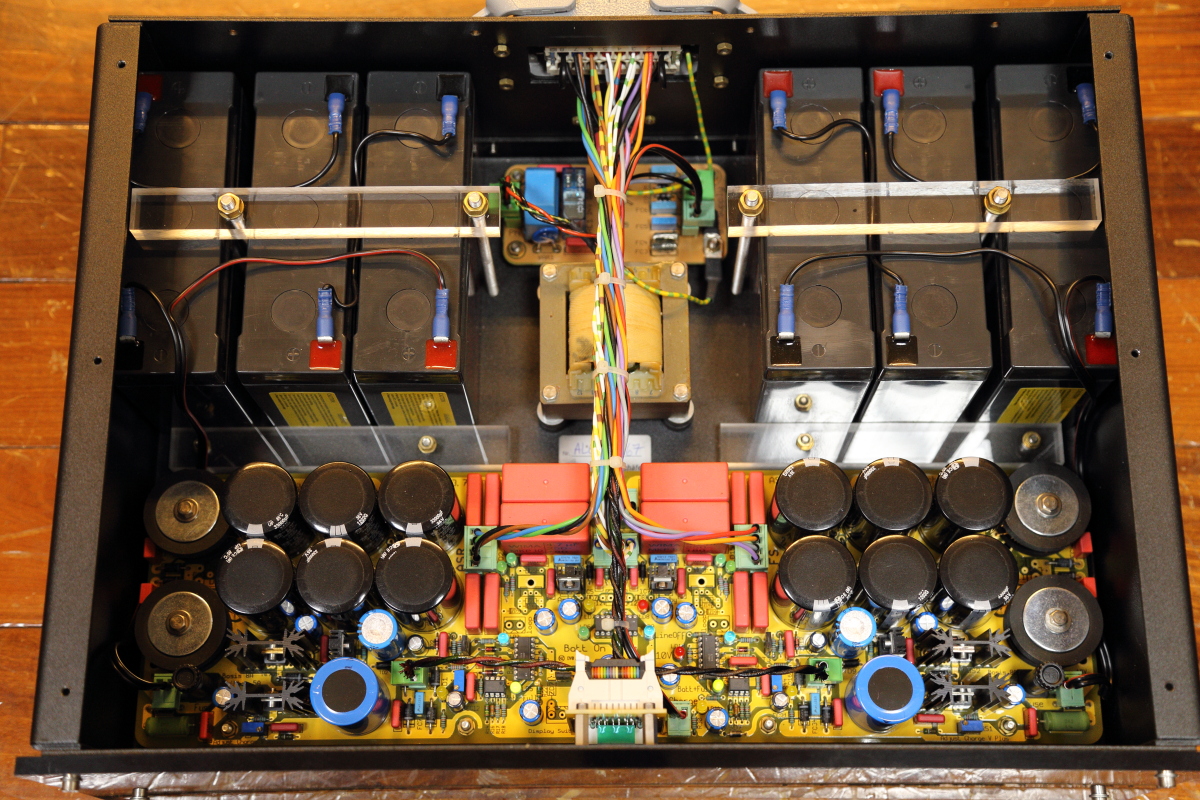

 | | Exclusive版本，比標準版多了一個電池供電箱，負責輸入級的供電。當前版本的電池供應箱內採用的是6只鉛酸電池，在充飽電的狀態下，可連續使用17小時。其中採用光耦合線路，確保電池以18V的電壓供電，其充電與放電都有特殊設計的電源管理系統，讓電池慢充慢放，以延長使用壽命。 |
電池供電專給輸入級使用
Exclusive版本，比標準版多了一個電池供電箱。這個電池供電，也不是供給全機使用，而是僅僅負責輸入級而已。這裡的邏輯有兩方面的考量，第一，是電池供電本身的純淨度高，因此透過電池供給輸入級所使用的直流電，比透過傳統電源供應器更乾淨。第二，因為電池供電獨立、乾淨、穩定，因此，輸入級所需要的電力，不會因為突如其來的音樂動態，讓放大線路吃掉大多數的電力而短缺。
ASR早年也還沒有電池供電，當Schäefer發現電池供電的好處後，1997年首度採用了電池電源供應，之後又歷經幾次調整，到了2007年又重新設計了電池箱內的線路。Schäefer就是這樣，不認真問，不仔細讀資料，還會以為ASR從來沒改過。事實上，ASR一直在改變，一直在進步。
當前版本的電池供應箱內採用的是6只鉛酸電池，在充飽電的狀態下，可連續使用17小時。其中採用光耦合線路，確保電池以18V的電壓供電，其充電與放電都有特殊設計的電源管理系統，讓電池慢充慢放，以延長使用壽命。代理商表示，一組新的電池，至少可用8年，只要購買的是公司貨，上瑞還提供免費更換服務。
關於電池供電，再補充一事。如果礙於預算或某些因素，購買Luna 6或Luna 8的Exclusive版，還可暫時不買電池，Exclusive版本身已經是Battery PSU Ready了，日後有預算或改變心意了，還可以加購電池供應。

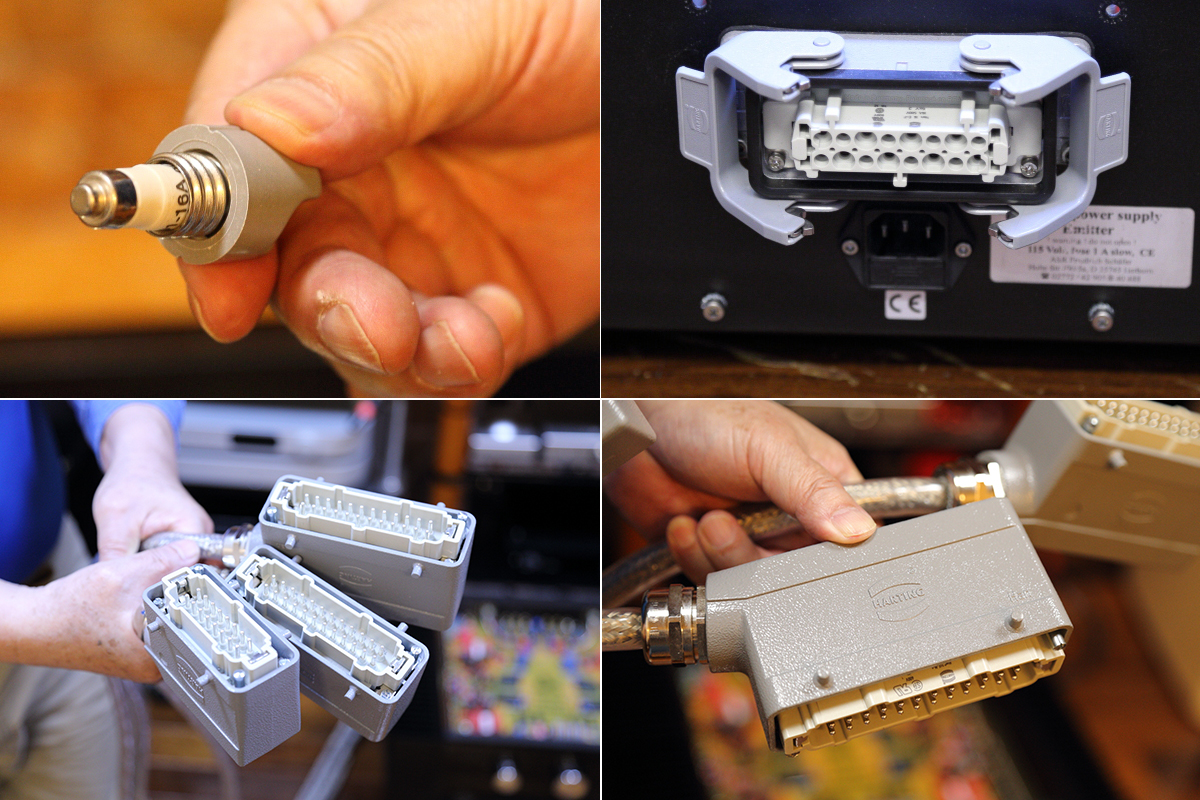

 | | ASR的電源供應器裡用的不是一般的保險絲，而是低損耗的Neozed高耐壓熔斷器。電源箱連接擴大機的導線和插頭，導線經過了雙層屏蔽，連接插頭和插座採用德國的Harting製品。連接線長度標準品就有2M，還可訂製長度。 |
工業級耐用規格
至於ASR擴大機的電源供應，還有至少三點值得一提的。第一是保險絲。ASR的電源供應器裡用的不是一般的保險絲，而是低損耗的Neozed高耐壓熔斷器。第二則是電源箱連接擴大機的導線和插頭，導線經過了雙層屏蔽，連接插頭和插座採用德國的Harting製品。連接線長度標準品就有2M，還可訂製長度；可見Schäefer多在意電源箱與擴大機的距離。第三，原廠附上的電源線，不是一般的，而是稱為ASR Magic Cord的電源線。供主電源箱使用的為20A插頭，供電池供電箱使用的是15A的IEC插頭。
Exclusive版不只多電池供電，乃是全面提升
最後，Exclusive版跟標準版的差別可不只是有沒有電池供電箱而已，裡面的用料都有加強，加量的電容，強化的電源供應，讓擴大機性能再提升。以Luna 8為例，標準版的Luna 8每聲道250W，Luna 8 Exclusive則有280W，功率略增，聲音表現也更進一步。
而你現在買到的Luna 8 Exclusive是2016年更動後的最新版本。當中採用了加厚的電路板、鍍金銅箔；換上了新的輸入級晶體；電容耐壓度從80V改成100V；換裝更高級的繼電器；強化保護線路；將平衡輸入直接連於線路板上，以減少接點縮短路徑；將輸入阻抗改為可調式等等。

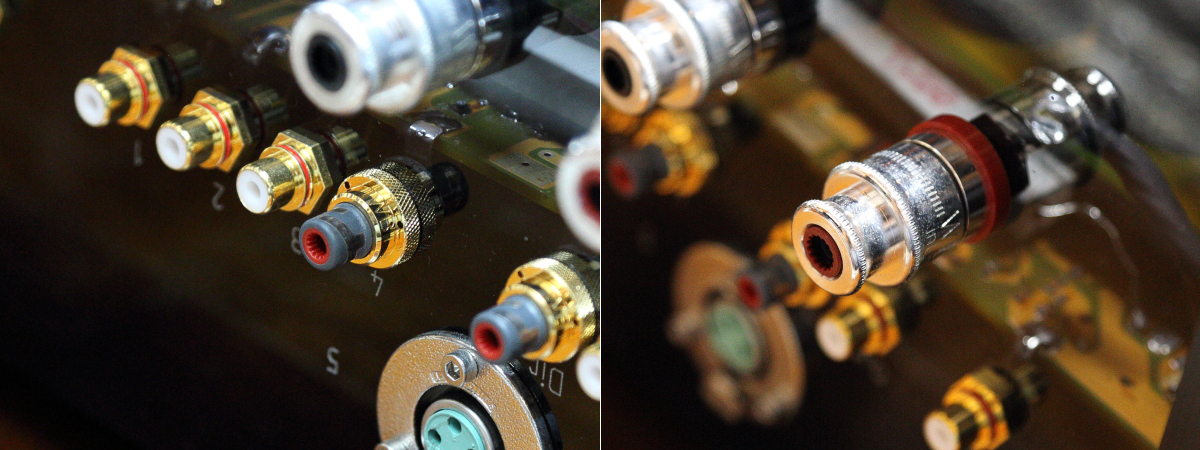

 | | Luna 8 Exclusive的端子也用上最好的，一律採用WBT的製品，其中Direct輸入的RCA端子為WBT 0210Ag、喇叭端子為0705Ag。 |
這，不是經典，什麼才是？
總結Schäefer的設計理念，可歸納為三點：第一，干擾訊號的因素要盡可能遠離擴大機；第二，訊號路徑越短越好；第三，盡力讓所有東西都非常穩定耐用。如果你也認同這三點是一台優質擴大機必備的條件，你理當會認同ASR的設計，特別是跟我一起深入探究了它的好之後。
若再考慮它在一個既定的設計基礎上，琢磨再琢磨，精進再精進，這才有現在看到、聽到的ASR Luna 8 Exclusive。這，不是經典，什麼才是？
在深度探索過ASR後，下回，我要告訴你的，是ASR Luna 8 Exclusive與音樂的距離。
