撰文/林治宇,攝影/郭振榮 2018/12/28發表,已被閱讀82,549
這幾年以來,我寫過不下十台音樂伺服器或NAS的評論,其中包括專為音響設計的高檔NAS、網通大廠的消費級NAS,也有具播放功能的音樂伺服器,或是支援Roon Server的數位轉盤等,這些產品的價格落差相當大,從萬把塊到數十萬元不等,若要問我哪種最好,說真的,很難回答,因為每個人的需求不同,用途不同,對3C產品的熟悉度不同,口袋深度也不同,適合的產品當然不同,不過,若是問我用什麼做音樂伺服器,那容易回答:我一直都在用網通大廠QNAP的NAS。為何?價格當然是主因之一,此外,QNAP NAS的功能十分完整,迎合我的需要,最重要的是,我覺得它的聲音夠好了,足可滿足我這個發燒友的要求。最近,QNAP推出最新的無風扇機種HS-453DX,其HDD×2 + SSD×2混合式架構可完整支援Roon Server與4K影音伺服播放,讓人看了不禁十分心動…


可能是Roon Server的最佳解決方案

HS-453DX是QNAP繼HS-251+機種後新推出的無風扇美型旗艦 Silent NAS(關於HS-251可參考評論居家影音總管—QNAP HS-251),光從型號即可得知HS-453DX有著大幅進化。QNAP型號命名規則是數字部分的前一位或前二位代表可安裝的硬碟數,HS-251+可裝2顆硬碟,HS-453DX可裝4顆,另外像是企業級的TS-1277則可裝到12顆。HS-453DX擴充了硬碟bay數,除了2個可從前方直接拆卸的3.5吋SATA硬碟槽,還增加2個M.2 SATA SSD槽(需打開上蓋安裝),不僅讓效能與使用彈性大幅提升,且可完整支援Roon Server。

Roon對Roon Server的硬體建議是4GB以上記憶體,並具備SSD好安裝Roon Database。所謂Roon Database指的並不是你的音樂檔案,而是Roon加入你的音樂檔案後所提供的曲目資訊與唱片封面,當你使用手機或平板遙控時,Roon Database資料便會即時從Roon Server傳到平板,好讓你瀏覽封面與曲目,你能不能流暢地瀏覽,關鍵便在於Roon Server能不能快速讀取Roon Database,而SSD則可加快讀取速度。HS-453DX可安裝M.2 SSD,拿來容納Roon Database最適合不過了。至於你的海量音樂檔案收藏,可以存在單位容量成本比SSD低得多的3.5吋HDD,而且HS-453DX可安裝2顆HDD做Raid 1鏡像儲存,資料絕對有保障。那2顆HDD容量夠不夠用?我想,現在10TB硬碟已慢慢變成主流,4K影片都蠻夠裝了,音樂檔案應該綽綽有餘。

記憶體部分,HS-453DX使用DDR4規格,有4GB(2GB×2)和8GB(4GB×2)兩種型號,內部採模組式插槽設計,如果買了4GB款後來發現不夠用,還可自行更換更大的記憶體(但要先確認是否為原廠建議的相容款式)。此外,你也可以更彈性地運用HS-453DX的2個M.2 SSD槽,來配置SSD快取或QNAP的Qtier自動分層儲存技術,以達到最佳儲存效能,甚至可讓聲音表現更上層樓。關於SSD快取與Qtier待會兒再來詳述。

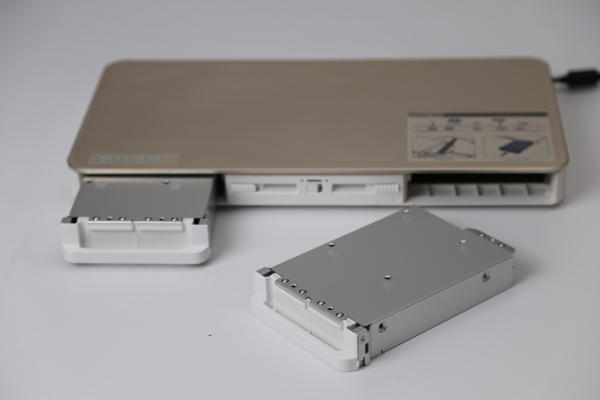

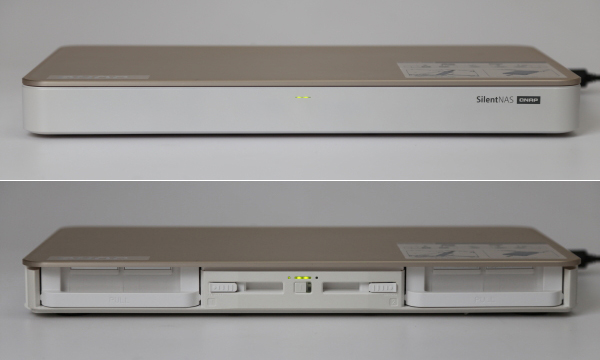

HS-453DX高質感的設計讓它獲得2018年Computex d&i設計獎青睞,簡潔造型更容易融入不同的居家裝潢風格與環境。前方面板可直接取下,方便換置硬碟。中間燈號下方的小方塊即是電源按鍵,隱藏在面板內。


支援4K影片播放

HS-453DX不僅是Roon的最佳解決方案,也可做為家中影音播放的中樞。它搭載Intel Celeron J4105四核心處理器,內建Intel UHD Graphics 600繪圖晶片,配備HDMI 2.0與HDMI 1.4雙輸出,不僅支援4K 60FPS高畫質播放,並提供2路H.264影片硬體解碼播放與轉檔,可及時將4K影片轉檔為不同裝置適合播放的格式。例如你坐在馬桶上想用手機觀賞儲存在HS-453DX的4K影片,但手機播不了4K,家裡的無線網路也傳不了4K,此時HS-453DX便會將影片轉檔成手機適合播出的格式,再傳至手機,讓你順暢看片。

透過App Center安裝Plex多媒體伺服器,除了可在與HS-453DX以HDMI相連的電視觀看影音,還可將影音內容串流至DLNA播放器、Apple TV或Chromecast等設備播放,觀賞更不受限。此外,App Center也備妥你常用的app,像是Facebook、Chrome、YouTube、Spotify、Skype、TuneIn…等,只要將HS-453DX接上鍵盤與滑鼠,基本上已經可以取代電腦了。

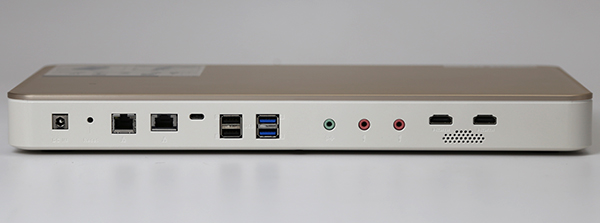

HS-453DX背後提供的介面非常完整。

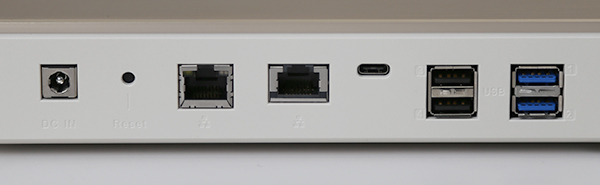

網路埠有2組,左邊是一般的1GbE網路埠,右邊的則是10GBASE-T,可支援10GbE高速傳輸,也能相容一般的1GbE RJ45線纜。再往右側則有USB 3.0 type-C、USB 3.0 type-A與USB 2.0等介面。

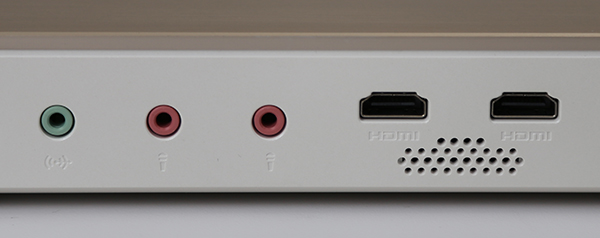

HDMI有1.4與2.0各一組。音源輸出與麥克風輸入也都準備好了,功能非常完整。

無風扇免除噪音與震動

HS-453DX除了規格高強,外型與質感也同樣讓人激賞。它一反HS-251+的沉著基調,改採明亮簡約設計,因而獲得2018年Computex d&i設計獎青睞,也更容易融入不同的居家裝潢風格與環境。無風扇設計是它深獲許多音響迷喜愛的賣點,讓它免於散熱風扇引起的噪音與震動,不過我覺得優點還不止此。扁平機箱可更方便擺放在層板或音響架上,不像直立式NAS有些層架就可能放不進去,此外它的重心更低,且3.5吋硬碟則對稱置於兩側,讓整體結構更為平穩,有利於減少諧振,自然也有利於聲音表現。

HS-453DX配備兩組網路埠,其中一組還可支援10GBASE-T,能提供10GbE高速網路傳輸。這是什麼?和一般RJ45網路埠不同嗎?基本上,目前一般家裡使用的大概都是1GbE網路,10GbE傳輸速率是1GbE的10倍,效能更好,只不過,你若想充分享受10GBASE-T的高速,家裡的路由器與串流播放器也必須支援10GbE才行,還好HS-453DX的10GBASE-T網路埠可向下相容5G/2.5G/1G/100M網路,所以家裡原有網路線插上也會通,絕對沒問題。日後家中網路若全面升級為10GbE環境,HS-453DX也能立即支援。此外,HS-453DX除了USB 2.0埠與USB 3.0埠外,連最新的USB 3.0 type-C埠都齊備,方便外接各式各樣的儲存裝置。

上面講的落落長,都是HS-453DX的硬體配備與規格,但這些東西就算再厲害,能幫助我們聽到更好的聲音,更容易管理音樂,那才重要,不是嗎?因此接下來我將詳細說明我如何用HS-453DX聽音樂,並利用HS-453DX的多元功能提升聲音表現,也希望能為大家帶來幫助。

HS-453DX的上蓋可拆卸,以方便更換記憶體與M.2 SSD。

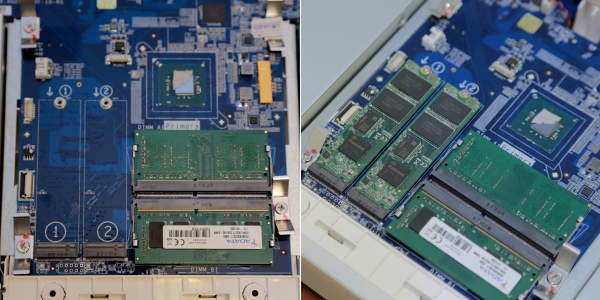

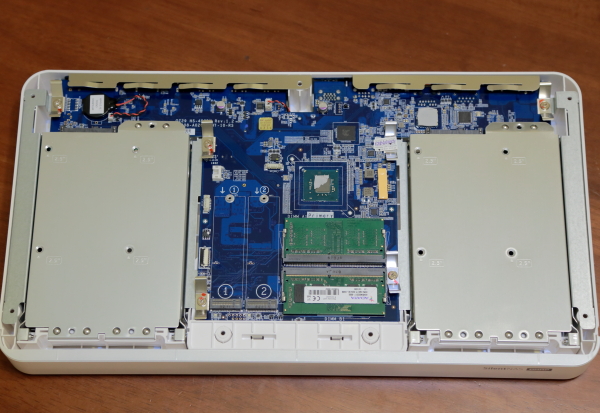

圖左:HS-453DX記憶體採模組式插槽設計,原廠配置和4GB×2兩種型號,內部如果買了2GB×2款後來發現不夠用,還可自行更換更大的記憶體。左邊①和②便是M.2 SSD插槽。圖右:2顆M.2 SSD已經插上了。

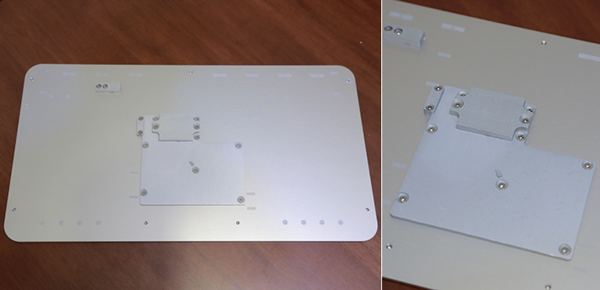

圖左:HS-453DX沒有風扇,是透過鋁質上蓋散熱,這是上蓋翻過來的畫面。圖右:可以看到上蓋有分層構造,好讓上蓋能接觸到機箱內的處理器、繪圖卡等需要散熱的組件。

透過MinimServer用DLNA聆聽

用HS-453DX聽音樂的方式很多,你可以藉由HDMI輸出影音,也可利用USB連接DAC播出,但我個人偏好將HS-453DX當作純粹的伺服器,然後透過網路串流播放,此時就有DLNA與Roon兩種方式。先講DLNA,畢竟Roon的會員費不算低,一年119美元,終身499美元,而DLNA免費,且任何一台串流播放機一定支援DLNA。

要使用DLNA,必須先在HS-453DX安裝DLNA伺服軟體,我建議使用MinimServer這個第三方軟體。QNAP已將其內建在建議的app列表,按幾下滑鼠即可完成安裝。以下是安裝畫面截圖。

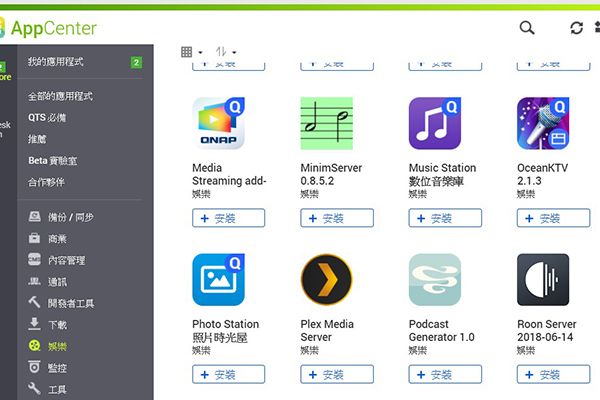

(01) 從NAS管理介面進入App Center,點選左側「娛樂」,右邊即出現有關影音播放的app,當中就有MinimServer與Roon,QNAP早已將路徑放在它的建議appp列表中。請按圖示下方的「安裝」。

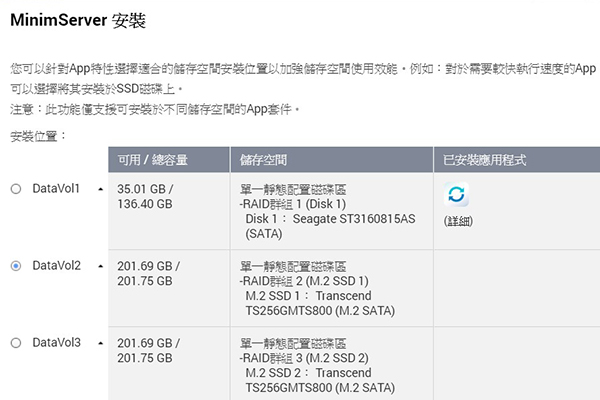

MinimServer可選擇要裝在哪一顆硬碟上。畫面中DataVol1是我裝在HS-453DX的3.5吋HDD,DataVol2與DataVol3則是M.2 SSD,我希望瀏覽時有更快速、順暢的反應,所以我將MinimServer裝在DataVol2,這樣存取會快些。

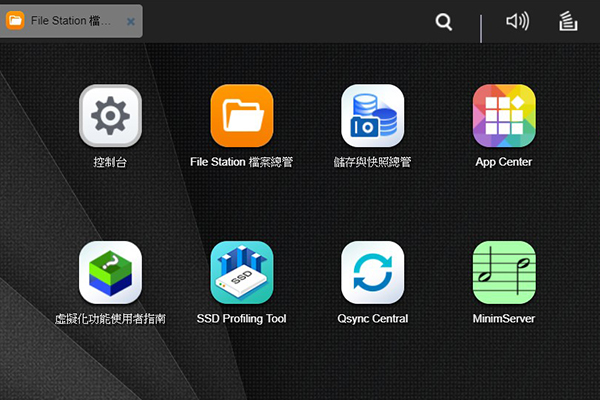

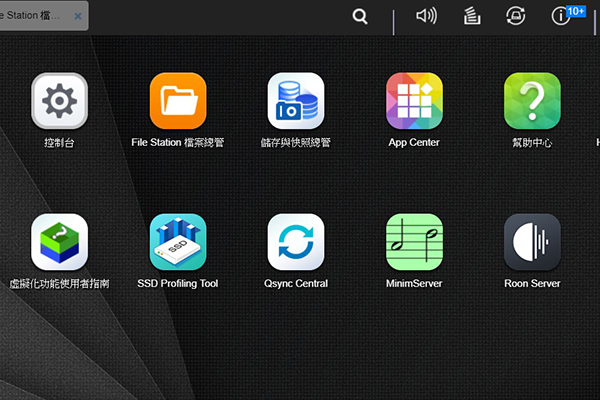

安裝完後,NAS管理頁面的首頁便會出現MinimServer的圖示,然後點擊圖示,要設定音樂檔案的路徑。

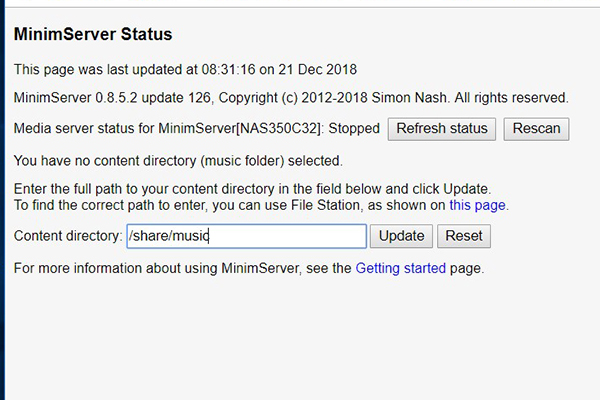

我的音樂都存在3.5吋HDD的「music」資料夾,因此我在中間的方框裡填入/share/music,這樣MinimServer就會知道音樂在哪裡了。

MinimServer裝好了,來聽聽看。我的播放器是Win 10電腦,不是串流播放機,不過沒關係,只要有適當軟體,電腦也可變做串流播放機,這個軟體就是免費的foobar2000,同時再幫foobar2000安裝「UPnP/DLNA Renderer, Server, Control Point 0.99.49」外掛即可。接著還需要手機遙控app,我慣用的是介面簡潔的BubbleUPnP。

一開聲,初步印象不錯,聲底乾淨,聲音精準且沉穩,音場的規模與層次都能清楚交代,音像輪廓清晰,分離度明確,在在顯示HS-453DX具有好體質。什麼樣的好體質?我認為有三部分。其一,HS-453DX的軟、硬體性能強大,又有優異的網路傳輸效能,能輕鬆、快速又精確地處理、傳輸資料;其二,扁平化機殼的機械結構優異,可降低機體諧振,加上沒有風扇的干擾,噪訊更低;其三,隨附的電源供應器是台達電製品,品質與性能有保障,聲音自然不差。

用Roon聽音樂才是王道

接著談Roon Server的安裝。剛剛提到,Roon建議將Roon Database放在存取更為快速的SSD上,因此,安裝Roon Server前必須先在SSD新增一個共用資料夾,以下用電腦畫面截圖做說明。

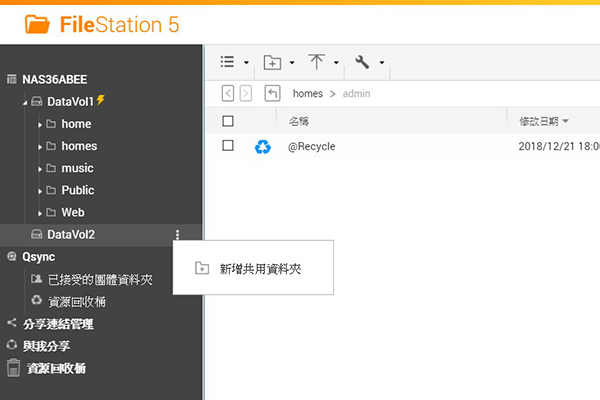

我要將Roon Database設定在DataVol2這顆SSD上,請先至NAS管理介面的「檔案總管」,點一下DataVol2右側的三個小點,即會出現下拉選單,選擇「新增共用資料夾」。

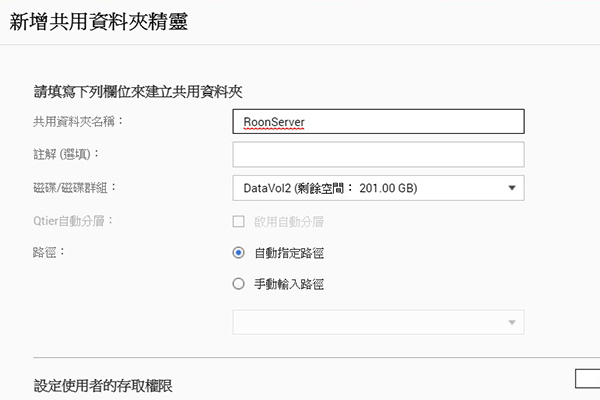

這個資料夾取什麼名字都可以,我取名「RoonServer」。然後按「建立」。

再到App Center,同樣是「娛樂」類,然後在右側的「Roon Server」圖示下方按「安裝」。

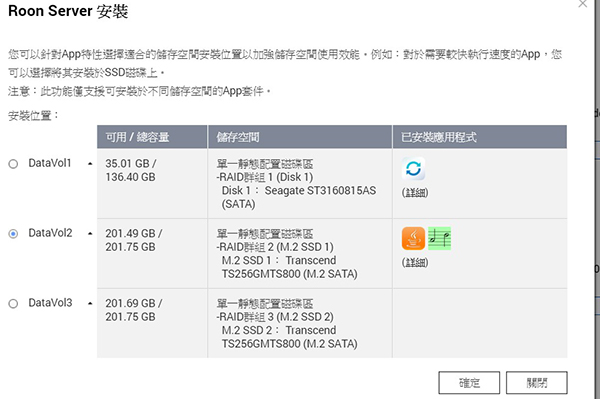

此時又可選擇要裝在哪一顆硬碟上,我選DataVol2。

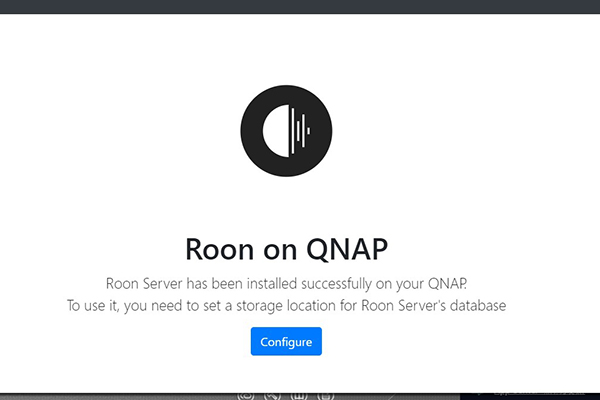

安裝後,NAS管理頁面的首頁便會出現Roon Server的圖示,然後請點擊圖示,要設定Roon Database路徑。

按下方的「Configure」。

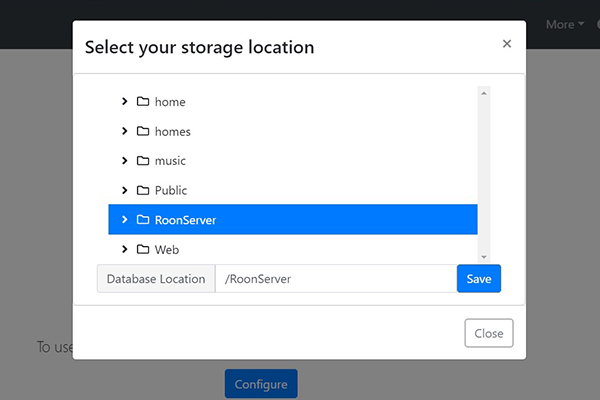

接著會出現許多資料夾名稱,當中有一個就是剛剛所新增的共用資料夾「RoonServer」,請選擇它,然後按「Save」。這樣子Roon Database路徑便設定完成,Roon Server也完成安裝了。

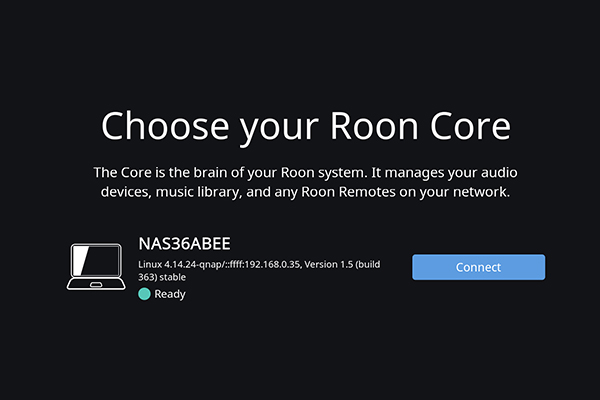

再來我打開我iPad上的Roon Remote遙控app,可以發現這台HS-453DX的機號已經出現了,然後按下Connect,即可連線進行進一步設定,並可開始播放音樂。

關於Roon的設定與操作這裡就不再贅述,想知道的朋友可以參考最高性價比—用QNAP打造夢幻級的Roon播放系統(下)一文,裡面都有詳細的說明。接下來我要把重點放在「提升聲音表現」這部分,這裡提供兩個方法,一是讓HS-453DX不透過路由器或交換器而直連播放機,二是妥善運用SSD快取與QNAP開發的Qtier自動分層儲存技術。

NAS直連播放機,聲音立馬提升

HS-453DX有2組網路埠,其中一組必須連接路由器,才能控制HS-453DX,另一組也別浪費了,拿一條網路線直接連到Roon Ready播放機或電腦,讓音樂檔案傳輸時不經過交換器,可大幅縮短路徑,減少連接點,降低干擾,對聲音有莫大幫助。不過,直連的那組網路埠必須開啟DHCP伺服器功能,方式請見以下的截圖與說明。

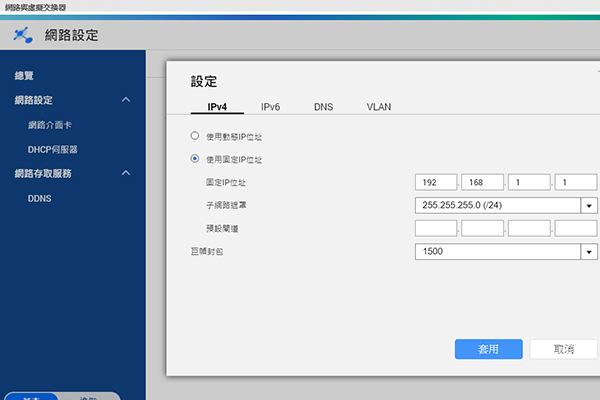

至NAS管理介面「網路與虛擬交換器」,在左側點選「網路介面卡」,然後在右側選擇要直連的網路埠並進行設定,我是用Adapter 1,也就是10GBASE-T。接著點選「使用固定IP位址」,並在右邊欄位輸入192.168.1.1,按「套用」。然後拿一條網路線將該網路埠與電腦連接。記得,電腦裡要裝Roon Bridge,並將Roon Bridge開啟。

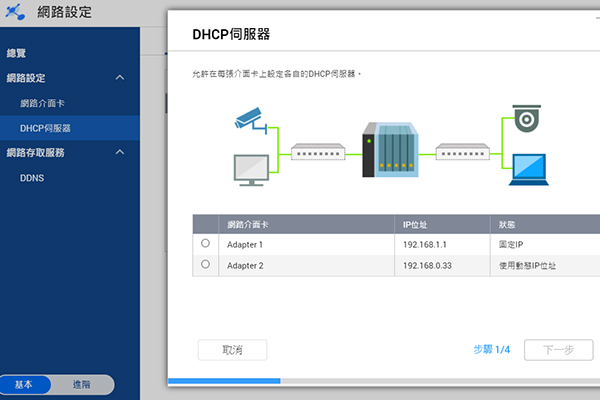

點選左側「DHCP伺服器」,然後在右側點選「Adapter 1」,按「下一步」。

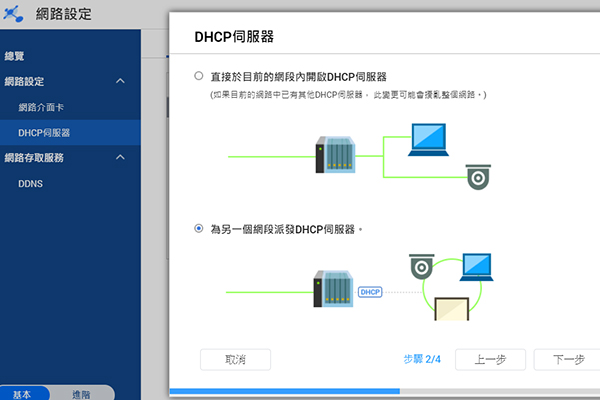

點選右側「為另一個網段派發DHCP伺服器」,再按「下一步」。

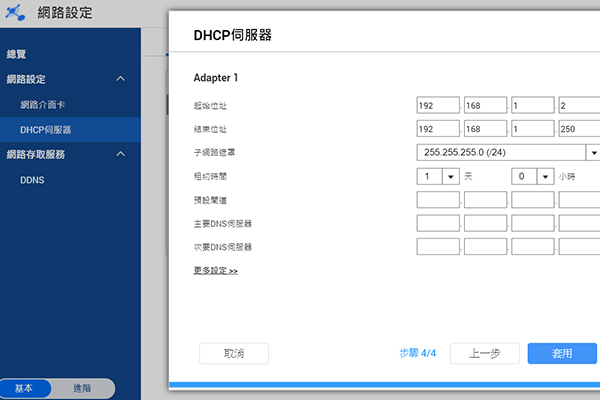

這裡直接按「套用」即可。

接著回到iPad的Roon Remote。在「Settings」的「Audio」可以看到,Networked已經出現IP位址為192.168.1.2的Windows 10電腦,表示Roon Server看到它了,並且偵測到電腦裡的AudioByte ASIO,接著我將「Zone Name」取名roon bridge,然後就可以播放了。

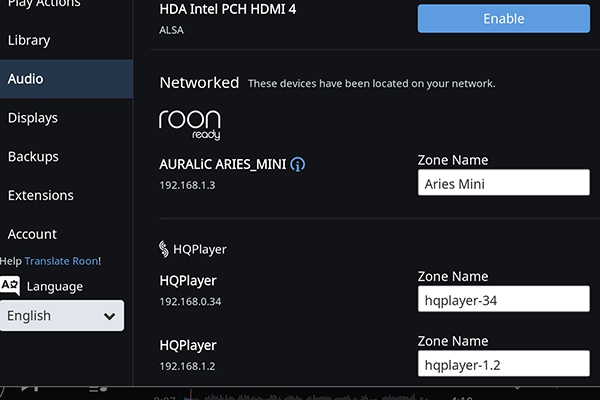

不只電腦可直連,Roon Ready播放機也可與HS-453DX直接連接。我手邊有一台AURALiC Aries Mini串流播放機,有支援Roon Ready,於是我把剛剛連接的電腦拔掉,換接Aries Mini,接著iPad上就出現AURALiC ARIES_MINI了,「Zone Name」便取名Aries Mini。

上述步驟雖然有點繁瑣,但只要做過一次就好,設定不會自己跑掉,換來的卻是立即且顯著的聲音提升。什麼樣的提升?聲底變得更乾淨,聲線的毛躁感降低,音場也變得更為開闊,音場形貌更具象。另外像是細節的層次變化,動態的起伏對比,音場的深度與分離度,也都一併提升,讓音樂聽起來更鮮活、生動。除此之外,我還感受到包括空氣感、流動感及微動變化…等,都變得更好了,小小動作,收效卻如此顯著。試想,音響用NAS品牌中,提供二組網路埠的大概只有像Melco或Fidata這樣的高階品牌才有,但HS-453DX不但有,其中一組還是10GbE網速,拿來直連播放機準沒錯!

兼具高效存取與大容量

剛剛聲音已經升了一級,接下來我要藉由HS-453DX的SSD快取與Qtier功能再升一級!先來解釋一下什麼是SSD快取,什麼又是Qtier。大家應該都知道,SSD固態硬碟的存取速度比HDD傳統硬碟快得多,但同樣儲存量SSD的價格也比HDD高出許多,如果你希望你的NAS既有高容量又兼具極快的存取速度,最簡單的方法就是裝很多大容量SSD,可是那要花很多很多錢,實在不太經濟。另一個方法就是在NAS裝少量的SSD,將其設定為SSD快取,NAS會將你較常讀取的資料暫存在SSD上,當你下次又要讀取時,資料便會從SSD快取送出,而不是來自速度較慢的HDD,這樣子既有HDD大容量,又有SSD高效能,而且不必花很多錢。

Qtier自動分層儲存技術則進一步將SSD與HDD結合成一整個儲存區,其中SSD劃定成效能較高的磁碟階層,HDD則劃為效能較低的磁碟階層,然後Qtier會把儲存區內常被使用的「熱」資料移到效能高的SSD層,較少存取的「冷」資料移動到速度慢但成本低、容量大的HDD層,如此便可同時兼有高速 SSD 與大容量HDD的雙重優勢。附帶一提,使用SSD快取的條件很簡單,基本上NAS裡有一顆HDD與一顆SSD即可,Qtier的條件則高一些,至少要有一個HDD Raid與一個SSD Raid,以最精簡的Raid 1而言,就是2顆HDD與2顆SSD,因此HS-453DX剛好達標,可說是在完美不過。以下簡述SSD快取與Qtier的設定方式。

如何設定SSD快取:

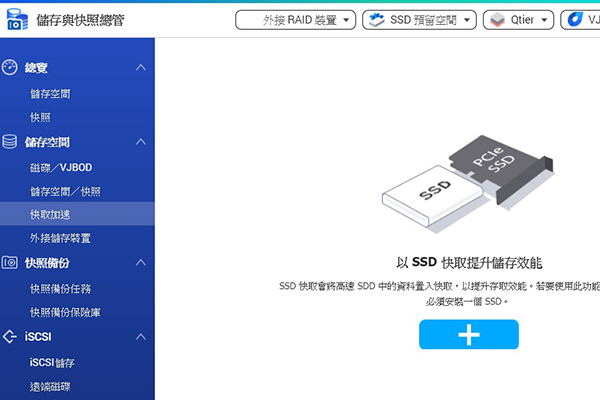

再NAS管理介面的「儲存與快照總管」點選左側「快取加速」,然後點右邊大大的「+」。

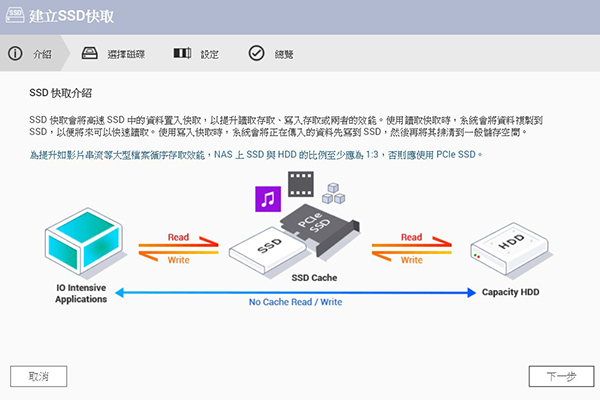

簡述SSD快取的原理。按「下一步」。

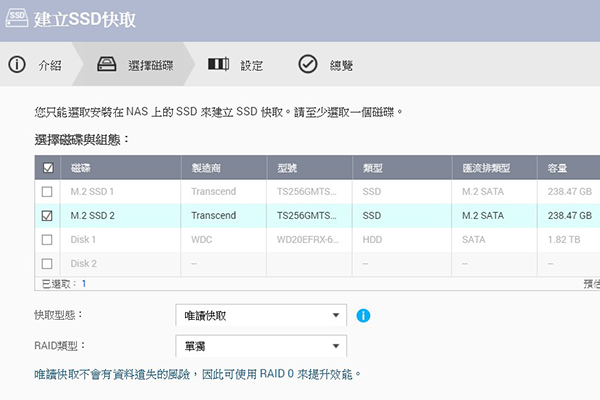

選取用哪一顆SSD來建立快取。也只剩下一顆M.2 SSD了,就選它。按右下角「下一步」。

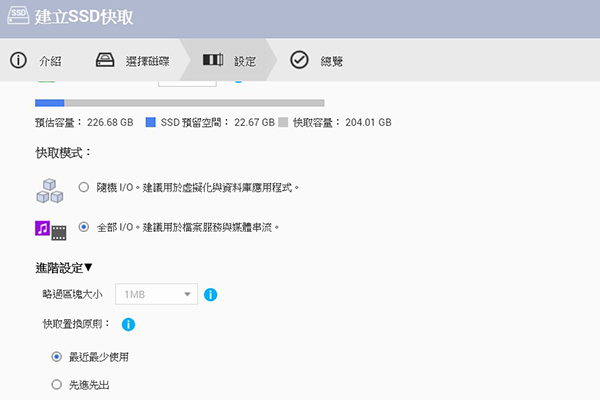

快取模式選「全部IO。建議用於檔案服務與媒體串流」。下方的快取置換原則選「最近最少使用」,意思是當SSD快取滿了的時候,系統會先刪去近期最少被使用的檔案。按右下角「下一步」即完成。

如何啟用Qtier:

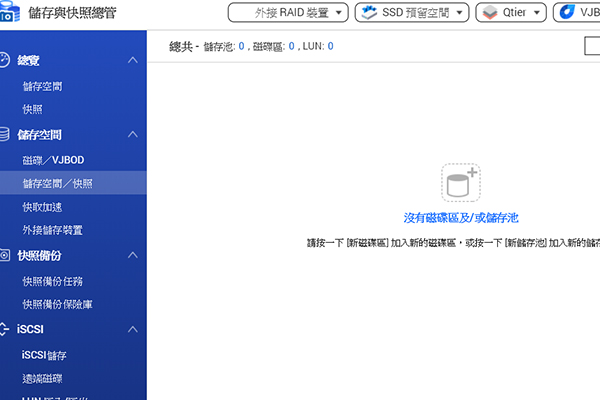

啟用Qtier有兩種方式,一是建立新的Qtier儲存池,二是由已在使用的HDD儲存池加入SSD升級成Qtier儲存池。我要新建,所以在「儲存與快照總管」點選左側「儲存空間/快照」,然後按右邊的「+」以加入新的磁碟區。

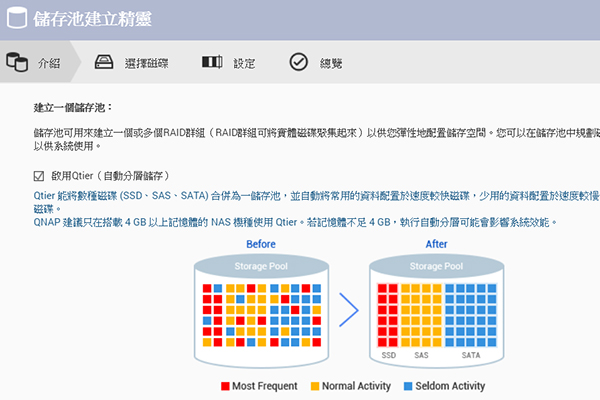

在中間的「啟用Qtier(自動分層儲存)」前方打勾。按右下角「下一步」。

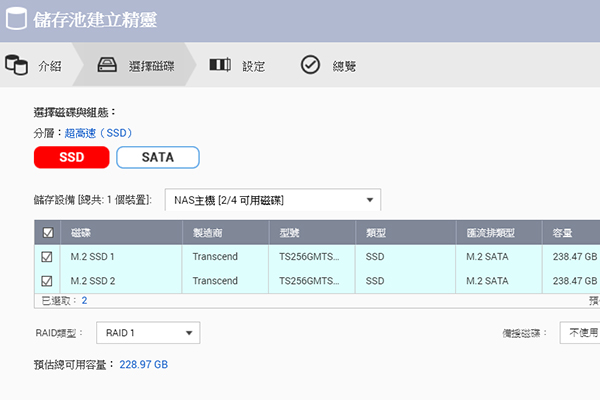

先選擇超高速SSD分層。HS-453DX上頭已裝好2顆M.2 SSD,要建Raid 1,所以2顆都勾選。按右下角「下一步」。

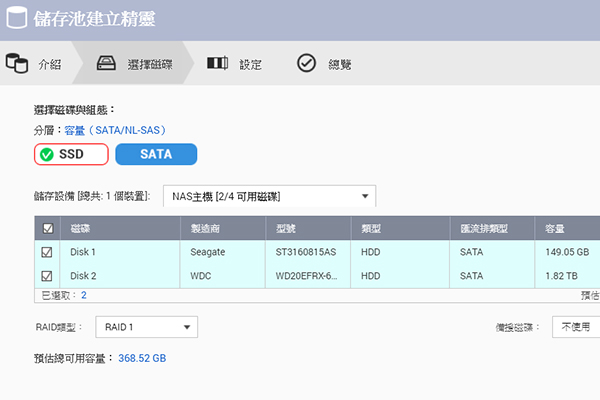

接著要選以容量為主的HDD分層。畫面中可以看到我裝在HS-453DX的2顆HDD品牌容量都不同,沒辦法,手邊只有這2顆,先湊合著用,大家可別學我。因為也要建Raid 1,所以2顆都勾選。按右下角「下一步」,然後就完成設定Qtier了。

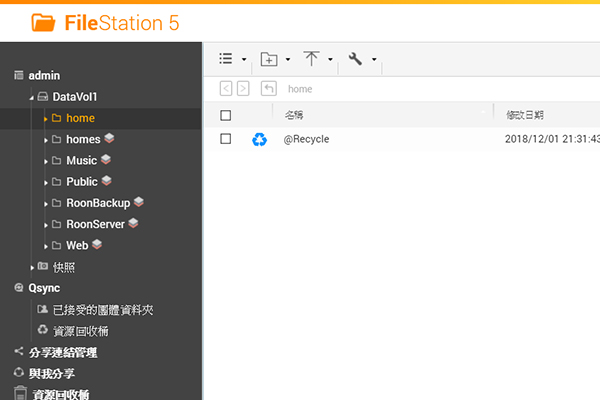

接著去「檔案總管」,可以看到2顆HDD與2顆SSD已結合成一個儲存池DataVol1,共用資料夾後方也出現分層的小圖示,表示已建立Qtier分層了。

絕對可讓挑剔的音響發燒友滿意

SSD快取為聲音帶來什麼樣的改變?主要在於音場與音像。SSD快取讓我感覺到音場往中間凝聚了一些,也抬升了一些,讓聲音變得更飽滿,厚度也更好了,而且音像的實體感更增,輪廓更清晰,連流暢感也提升了一些,讓聲音聽起來更精準又不失輕鬆。是什麼造成這樣的改變?我想是因為數據資料的源頭從HDD變成SSD,讓聲音起了變化,而且是正向的變化。也難怪許多音響級NAS品牌的最高階機種都只用SSD儲存音樂,原因其來有自,只不過,HS-453DX的售價只是人家的零頭,C/P值之高可見一斑。

那Qtier又讓聲音起了什麼變化?簡單地說,就是照著SSD快取的提升方向,進一步更明顯地繼續提升,幅度比之有無SSD快取更大。設定為Qtier之後,我發現不論高、中、低頻,音像都變得更具體,輪廓更清晰,讓我覺得音像好像縮小了,其實是因為更凝聚、更具象、更浮凸所致。連帶的,低頻變得更彈Q,節奏感更增,層次更豐富,音樂也更顯生動與活力。不僅如此,我還察覺音場結構比先前更為嚴謹,聲部分離度更好,就像是擴大機功率提升,讓控制力變得更強勁。在一個音響系統中,提升低頻是最不容易、花費最多的,但HS-453DX加上Qtier讓低頻變得更好,令人驚喜無限。

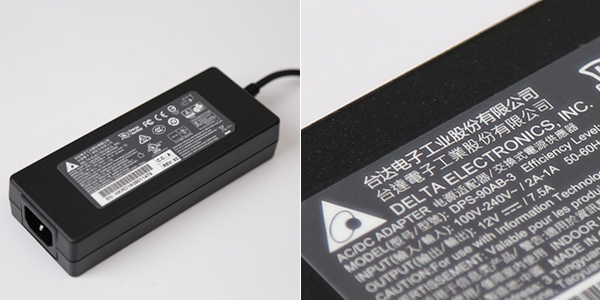

HS-453DX的好聲音,部分也要歸功於台達電為其製作的電源供應器,為其提供足量且優質的電源。

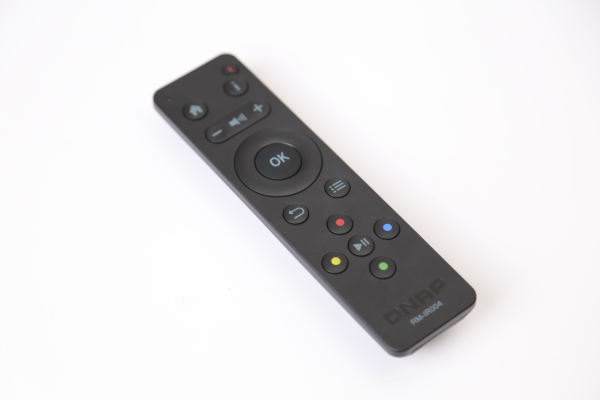

隨附的遙控器,讓使用者可以看著電視畫面遙控操作,而不必開電腦,更添方便性。

這次試用、試聽HS-453DX不禁讓我想起一個理論:一套音響中最重要的莫過於訊源與喇叭,只要把這兩件事搞好,音響好了一大半。看來這論調所言不虛。事實上,QNAP開發HS-453DX的過程中從未想過聲音這回事兒,他們不是做聲音的,他們只是努力地做好儲存這件事,並把資料存取與傳輸的效能做到最好,或許,這正是串流播放重要的一環。我認為,HS-453DX不僅可充分滿足一般家庭的影音伺服、多媒體播放與數據管理的需求,它也具有十足的能耐,可讓挑剔的音響發燒友滿意,尤其是Roon與音樂串流播放越來越風行的當下,我相信,在Roon Server與音樂伺服這個角色上,能比HS-453DX更好的寥寥無幾。

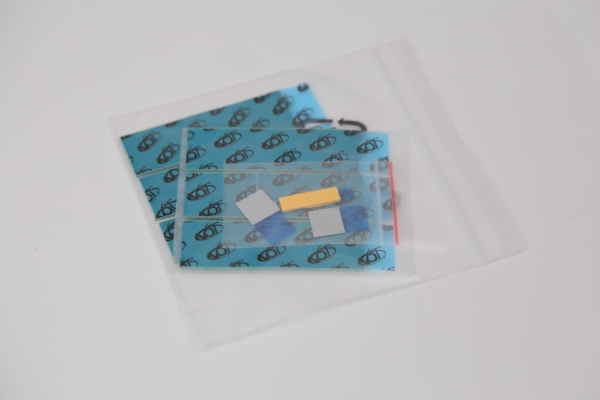

這是隨附的散熱膠。上蓋開過幾次之後,原來的散熱膠可能會損壞,這時就可以更換新的。長方形大塊的是用於M.2 SSD。

器材規格

QNAP HS-453DX
型式:網路儲存裝置
處理器:64bit Intel Celeron J4105四核心1.5GHz處理器(可提升至2.58GHz)
圖形處理器:Intel UHD Graphics 600
記憶體:4GB×2 DDR4或2GB×2 DDR4
快閃記憶體:4GB eMMC
硬碟架:3.5吋/2.5吋SATA×2
M.2 SSD埠:M.2 2280 SATA×2
網路埠:10GBASE-T RJ45×1,Gigabit RJ-45×1
USB插孔:USB 3.0 type-A×2,USB 3.0 type-C×1,USB 2.0×2
HDMI輸出:HDMI 2.0×1,HDMI 1.4×1
IR接收器:有,支援QNAP RM-IR004遙控器
尺寸:42.8×404×220 mm(高×寬×深)
重量:2.4 kg
建議售價:21,999元/HS-453DX-8G,18,999元/HS-453DX-4G

QNAP威聯通科技股份有限公司
電話:02-2641-2000
網站:www.qnap.com
