撰文/郭漢丞，攝影/郭振榮 2017/02/22發表，已被閱讀171,805次
年前陪家人走了趟京阪神，即便是家庭旅遊，我也不忘在若干「自由活動」時間走訪書店，像是日本近年逆勢興起，在不景氣當中屢創成長佳績的Bookoff二手書店，Bookoff不僅賣書，也賣二手CD與黑膠，還好造訪時是晚上接近打烊時間，沒太多時間可以挑選，不然恐怕荷包要大失血。Bookoff沒花到錢，倒是在神戶Umie廣場的大垣書店買到Net Audio季刊，封底的廣告是Eclipse TD-M1無線主動喇叭。


All-in-one卻有吸引人的價格

旅遊的路上，書籍是飛行的好伴侶，我習慣把飛機座位前面的螢幕完全關閉，享受一段無人打擾的讀書時光。Net Audio的諸多專題集結，給我很多的啟發，雖然出版業在日本一樣遭逢不景氣，但是日本雜誌的專題企劃能力依然很強，身為音響媒體的主事者，閱讀著精彩的「網路音響應用」相關專題，越是膽顫心驚，U-Audio自家編輯部應該學著多做一些這類企劃專題，把各種器材與應用兜在一起，才能讓讀者們玩出更多新鮮感與樂趣。從雜誌得到的想法還在腦海盤旋，蓋上雜誌，封底TD-M1的照片引起我的注意，喇叭我早在幾年前的慕尼黑音響展見過，Eclipse年年都參展，可是標榜主動無線桌面聆聽的TD-M1，讓我關注的卻是售價！

日幣125,000元！這是一只還是一對的售價？參考售價的字刻意在廣告版面上縮得很小，再仔細看看，沒錯，就是這個價錢。如果用主動無線喇叭來看，TD-M1並不算便宜，假如您把它當作普通電腦喇叭來看，TD-M1更算是高價產品，可是如果您了解Eclipse為什麼要設計TD-M1，還有他們怎麼把「準確聲波脈衝再生」這件事情，耗費超過十年以上的功夫做到最好，而且把全新概念設計的Eclipse喇叭，打入錄音室，變成許多國際知名錄音師的參考標準之一，您就知道TD-M1所定出來的價格為什麼令我驚訝了。


標榜時間正確的設計

什麼是「準確的聲波脈衝再現」？Eclipse用了很大的篇幅在型錄上面解釋，如果我要「依樣畫葫蘆」講這個故事，那可要寫得長篇大論。還好，現在已經是影像的時代，Eclipse自家的宣傳影片很容易就能把複雜的觀念解釋清楚。



Eclipse的影片像是聲學科普教材，但是它所講述的最重要觀念，其實就是時間準確。音響再生音樂是否真實，關乎「頻率響應」與「時間」這兩個因素，要把頻率響應做得開闊，那麼我們就需要大小不同的喇叭單體，把高、中、低音分開來，各自負責專屬的頻率響應區域，但是因為分工合作，在「時間軸」上就會產生誤差，所以分音器必須把這些誤差調整回來，喇叭箱體也可以透過單體投射角度作時間相位的機械修正，所以我們才會看到像Wilson Audio那麼複雜的喇叭箱體，可以獨立調整各個音箱的前後位置與投射角度，目的就是為了精確修正時間軸一致，而TD-M1所講的TD，就是Time Domain的縮寫。


全音域單體避免問題發生

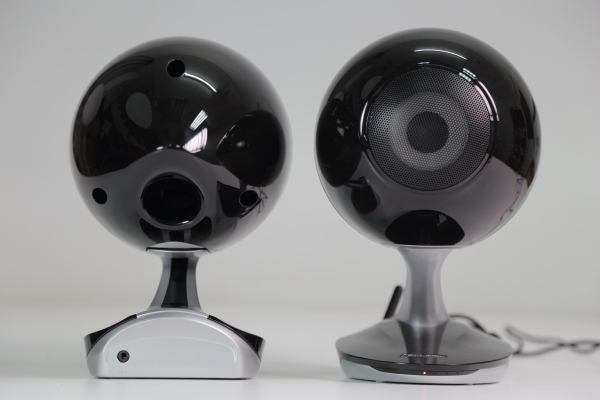

看出問題了嗎？有一句名言是這麼說的：「要解決問題最好的方法，就是不要讓問題發生。」如果喇叭會產生時間軸的漂移，問題來自多路分音，那麼不要用分離的高、中、低音單體，改用單純的全音域單體，那就不會發生「多音路造成的時間相位差」。就是這麼單純的想法，所以TD-M1只用了一個8公分口徑的全音域單體，加上20瓦的功率擴大機來驅動，再加上Wi-fi與DAC，全部藏在設計精巧的喇叭當中。

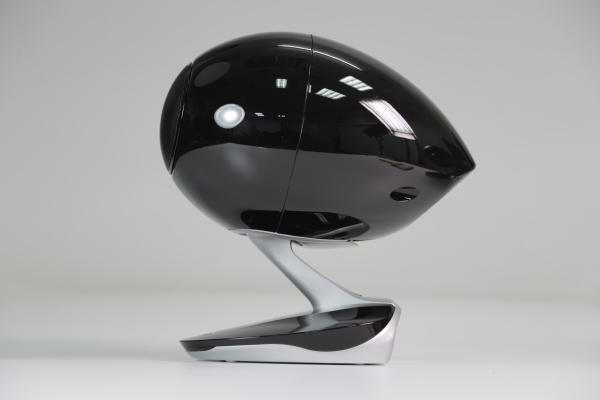

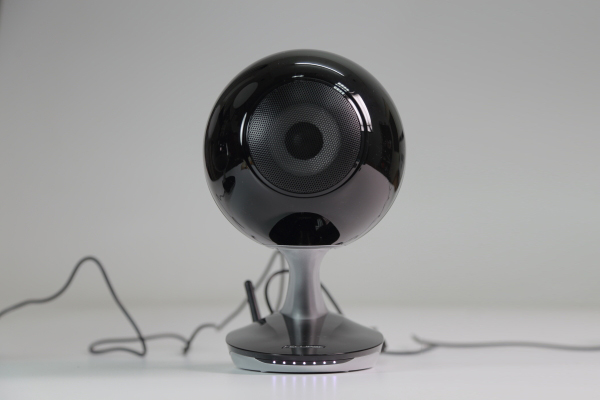

就這麼一個小小的8公分口徑全音域單體，Eclipse可投入了許許多多的研發與創新，要把「準確的聲波脈衝再現」做到最好。這個8公分口徑的全音域單體，強調振膜質量超輕，且剛性超強，並具備適當的材料內損，這都是優秀單體的基本條件。而TD-M1的喇叭箱體採用「蛋形」設計，取其特殊形狀產生的高強度結構，而且蛋型的內部箱體空間，可以控制箱內駐波，蛋型喇叭的面板因為流線向後收尾，解決了傳統喇叭面板聲波繞射的問題。



設計全部都有道理

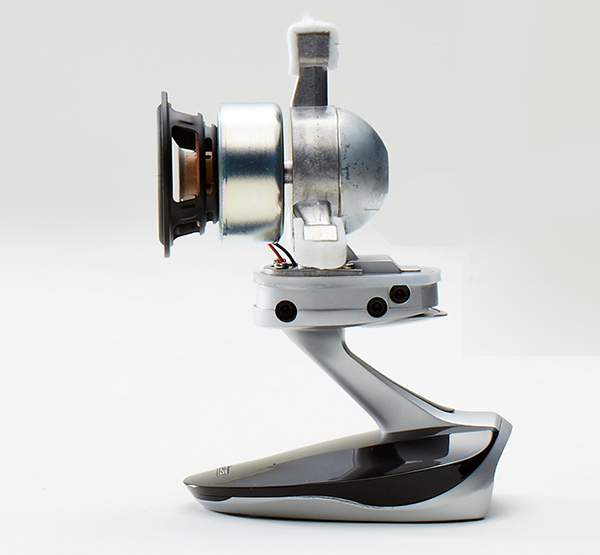

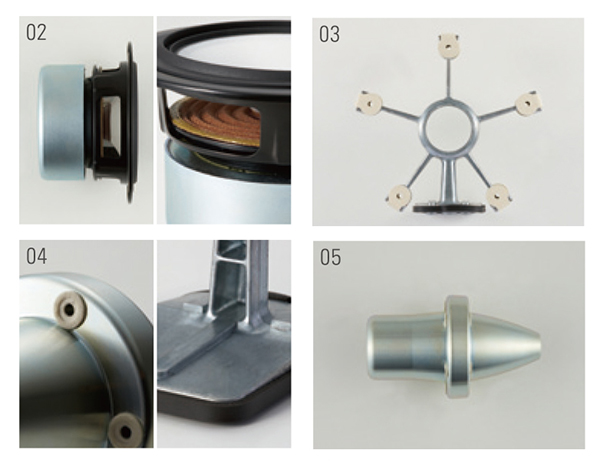

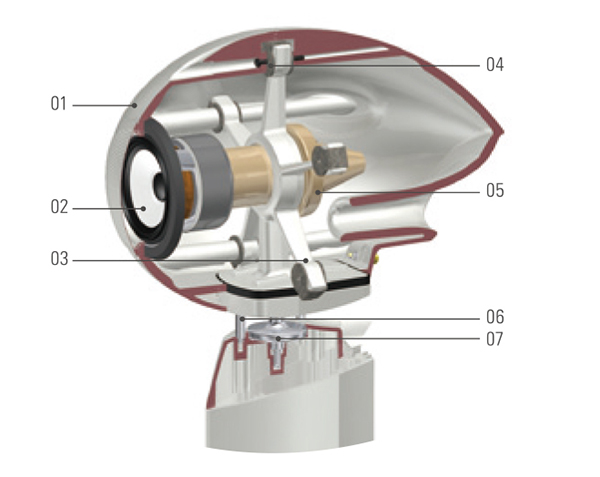

上述的強力迷你單體，外加蛋形喇叭箱體，其理論與設計倒不是第一次聽聞，但是接下來要講的「Diffusion Stay」與「Mass Anchor」，則是第一次看到的創新設計。在TD-M1的蛋形箱體內部，有一個五爪形的支撐架，固定在喇叭箱體正中央，Eclipse稱之為「虛擬浮動架構」（Virtural Floating Structure）。從剖面圖來看，本以為是用來作喇叭箱體補強架構，但是仔細看卻是為了8公分全音域喇叭單體所設計的結構，五爪尾端都有阻尼設計，喇叭單體則固定在Diffusion Stay中央。

再來是「Mass Anchor」，這個圓錐狀的零件固定在8公分全音域單體後面，就像是喇叭單體的延伸，靠著「Mass Anchor」固定在「Diffusion Stay」中央。這是完整的解決方案，全音域單體工作時，振膜快速延後往復活塞運動，推動空氣產生「聲波脈衝」之時所產生的振動，靠圓錐形的「Mass Anchor」固定抵銷，它就像是單體的定錨一般，穩定地抓住單體，而「Diffusion Stay」則進一步穩住「Mass Anchor」，不讓喇叭箱體與單體的振動相互干擾。

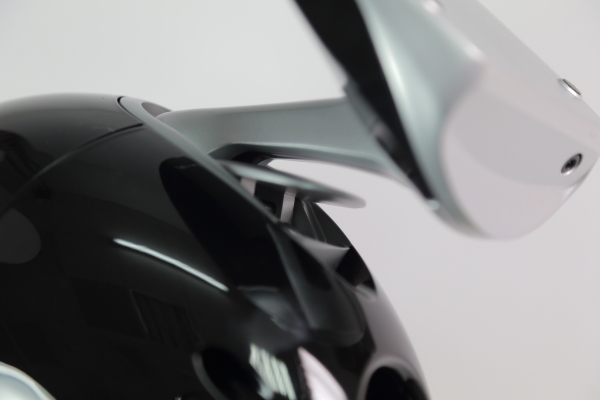

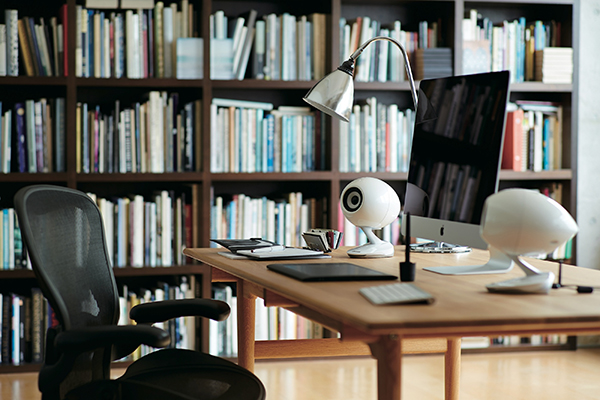

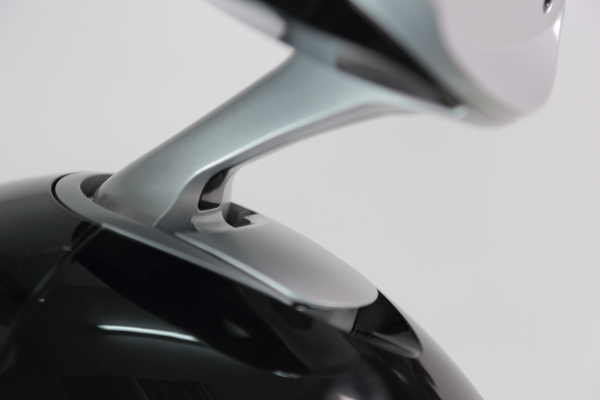

TD-M1另一個有意思的設計，是與喇叭造型渾然一體的底座，底下有一個調整的扳手，用來調整喇叭的投射角度。假如您是擺放在桌面上，與電腦擺在同樣的高度，適合把TD-M1調整向上的仰角。腳架的調整角度有三段，0度是水平，再來是10度與20度，我擺在Mac旁邊，按照座椅位置高度，大概是調整為20度仰角。



網路連線需要設定

關於TD-M1的獨特的喇叭單體與箱體設計表過，接下來就是功能與使用了。TD-M1內建Wi-fi，您一開箱插上電，馬上可以找到TD-M1的網路位置，手機或電腦的Wi-fi連上TD-M1就可以聽了，也可以用USB線直接連接TD-M1，這叫做Direct Mode，喇叭不需任何設定，隨插隨用。不過Direct Mode看似方便，但畢竟沒有把無線喇叭與家用網路連接起來，把Wi-fi用Direct Mode指向TD-M1時，實際上等於斷開電腦或手機的Internet連網能力，就沒辦法聽網路上的串流音樂。

要把TD-M1與家用無線網路連接起來，要改為Router Mode連線，透過電腦的網路瀏覽器（browser）設定，把TD-M1加入家中無線AP，這樣就能讓TD-M1變成家用區域網路的一部分，透過路由器指定Wi-fi的連線路徑，這樣您的手機或電腦可以透過Wi-fi網路，連接雲端數位串流服務，同時利用路由器指向，把無線音樂訊號傳輸給TD-M1。不論無線或有線的應用，TD-M1都非常簡便，Apple用家可以用Airplay聽，Android系統也能直接支援，不需要任何App。



Eclipse自家還有TD Remote可供下載，可以控制音量大小與輸入端子，進階選項可以設定燈號亮度高低與自動待機時間，其中還有一個DAC Digital Filter的選項，預設是關閉的狀態，打開之後音像會變得比較大、比較近一些，不開數位濾波則音場較寬、較深，聲音的密度也略鬆一些，開不開濾波各有好處，沒有哪一段比較好的優劣之分。


有線無線全部能通

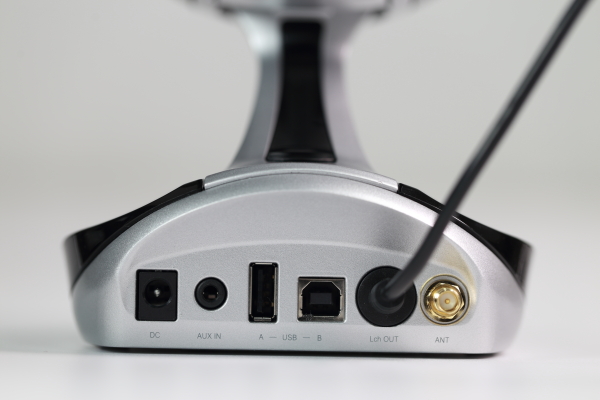

在辦公室的桌面上擺好TD-M1，USB Type A用來有線連接iPhone，連線同時還可以幫iPhone充電；USB Type B用來連接Macbook Pro，TD-M1還有一個3.5mm耳機插頭，方便走類比輸入，您可以拿它來連接電視。簡單講，TD-M1的輸入從有線到無線，從數位到類比，通通都有，這喇叭雖小，音樂訊號卻是樣樣都能通。

假如您要使用TD-M1在電腦上看電影，我建議使用有線輸出，因為在無線模式下，有時候會遇到聲音會比影像慢一些，那可能是無線路由器分配時的延遲所致，假如直接用USB線連接，聲音與影像就不會出現時間延遲的狀況。但如果是拿來聽音樂，有線與無線之間的差異不大，我在辦公室聽，也從沒遇過無線播放中途會斷線的狀況。倒是測試iOS與Android的連線時，辦公室同仁兩、三支手機一起搶無線連接，倒讓TD-M1應接不暇，它沒有「先佔先贏」模式，誰來連接TD-M1，它都會想辦法接收，多個無線裝置連接的情況下，TD-M1會應接不暇，產生斷斷續續的狀況，但這不是TD-M1的問題，而是編輯部一群使用者在鬧好玩測試。



辦公桌面的神奇音場魔法

聲音呢？我才在辦公桌面上把TD-M1裝好，隨手在Apple Music播放蕭士塔高維奇的「第二號爵士組曲：華爾滋」，在辦公桌小隔間的個人空間裡，虛擬、漂亮又深遠的音場，就在我面前浮現了，簡直像是把一套調整妥當的音響系統，直接在我辦公室的桌面浮現！而且隨著我的坐姿調整，這個立體浮凸的3D音場，還會隨之改變，Eclipse所說的「精準聲音脈衝重現」，確實具有魔法一般的音場描繪能力，即便在我的辦公桌面，交響樂團的相對位置就像是「濃縮」在這個狹小的個人空間當中，既清晰又通透。


Apple Music的Playlist接下來是史托科維斯基指揮捷克愛樂的「巴哈：觸技曲與賦格」，好大的曲目啊，交響樂團的弦樂群與管風琴交互輝映，慢著，TD-M1能放管風琴？就頻率來說，那強悍滾動的管風琴氣流震撼，當然不可能在TD-M1上面重現，但是如果是描述「在辦公桌面範圍內」聽見具體而微的音響效果，TD-M1依然神奇無比，準確再生了音場定位與空間感，這感覺像是坐在音樂廳的三樓，可以看到縮小的舞台全貌，聽見清楚的樂團聲部分配，但是卻少了坐在音樂廳前排那種聲浪震撼。是的，就是這種「具體而微」的精確再生，展現了TD-M1「時間準確」的聲音魅力。

配電腦看電影真過癮

不過U-Audio的辦公室是開放空間，我用TD-M1聽音樂，在我的桌面可以聽見魔法一般的3D立體音像，但是辦公室同仁可就得陪著我一起聽音樂，但是TD-M1不在他們的桌面上，就只能聽到音樂，而感受不到我所說的3D音像。這樣聽TD-M1，當然會干擾到編輯們的工作，為了讓他們了解總編會這麼熱衷聽TD-M1，我找了兩段You Tube的影片，一段是「攻殼機動隊」的預告片，另一個是「刺客教條」預告片，兩段都有從天而降的視覺與音響效果，我請編輯輪流坐在我的位置上，TD-M1那種3D立體的聲音移動感，除了從後面的音效沒辦法表現出來，其他不管是左右移動，或是上下飄移，都栩栩如生，移動的聲浪就在辦公桌面上生動地呈現。好吧，我知道TD-M1神奇的音場效果只能「一人獨享」，讓大家都知道我為什麼這樣大聲在辦公室裡面聽TD-M1，樂此不疲，卻讓眾編輯接受我的聲音干擾了。





把「時間」做到最精確，是TD-M1設計之初的理想，當然，它犧牲了寬闊的頻率響應，標示僅有70Hz~30kHz，但是這已經足夠了。想要擁有虎虎生風的低頻再生，對不起，TD-M1完全沒有，它只能再生「精確」的聲波，您可以擁有在小區域的精確音場再生，在桌面上營造出虛擬的交響樂團場面，愛聽歌劇的人，還能清楚透過TD-M1聽到歌手的移動感，讓您聽得更入戲。決定了！就收一套TD-M1來搭配電視，TD-M1那浮在半空中精確而凝聚的人聲表現，保證讓家裡面的人聽得開心。


器材規格

Eclpise TD-M1
型式：低音反射式主動喇叭
使用單體：8 cm全音域單體
頻率響應：70Hz~30kHz
訊噪比：超過90dB
輸入靈敏度：950 mVrms
內建功率：20瓦
輸入端子：Wi-Fi、USB B（PC或Mac）、USB A（iPhone/iPod/iPad）、類比（3.5mm耳機端子）
體積：155×219×242mm
重量：5.3 kg
參考售價：48,500元
進口總代理：大器
電話：(02) 2794-6099
