最近常聽到黑膠復興這句話。沒錯，黑膠唱片這幾年實在太夯，不僅無數舊唱片被當寶一樣不斷挖出來，經整理之後重新上架販售，還有復刻唱片或由數位母帶重製的新唱片也大量推出，以前只能在陰暗不通風的地下室、傳統電子街或舊貨商場翻找的老黑膠唱片，如今搖身一變成為流行文化顯學，這年頭好像不買黑膠唱片就不是文青了。

黑膠唱片大賣，帶動了廉價黑膠唱盤的熱銷，甚至促成一款紙糊的黑膠唱盤集資活動大成功，集資結果是原訂目標的37倍，就可以知道黑膠現在到底有多夯了。不過，對於音響發燒友或是想要體會黑膠之美的愛樂者而言，什麼樣的黑膠唱盤才是他們真正需要的呢？那就不是逛街看到唱片封面漂亮就順手買一張那麼簡單了。


如果你也想投入黑膠的懷抱，瞭解黑膠勾人耳朵的原因，接下來我將利用Zavfino 1877 Phono新推出的ZV-5黑膠唱盤會好好告訴你，如何釋放出藏在溝槽中的秘密。

釋放藏在溝槽中的秘密

黑膠唱片當年為什麼差點被CD打掛？又為什麼CD稱頭了這麼久，還是無法取代黑膠在死忠類比迷心中的地位？那是因為黑膠聲音有一種獨特的吸引力，是CD比不上的，但要得到這樣的好聲音，不僅必須花費很多功夫去調整，還得投入一定數字的金錢，而且還要忍受某種程度的不方便（與CD相較），而這正是黑膠讓人又愛又恨的原因。如果你也想投入黑膠的懷抱，瞭解黑膠勾人耳朵的原因，請看接下來的介紹吧！我將藉由Zavfino 1877 Phono新推出的ZV-5黑膠唱盤，以及高雄響音音響所提供的各種尺規與工具，仔細說明如何調整一部黑膠唱盤，才能正確釋放出藏在溝槽中的秘密。

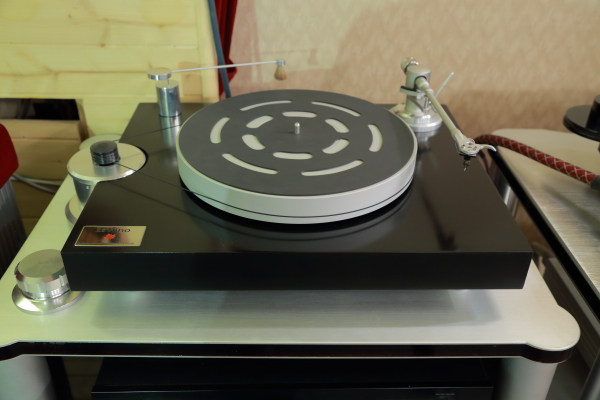

你需要什麼樣的黑膠唱盤？答案因人而異。對只想趕流行，唱片封面比內容重要的，或初入門想嘗鮮但不確定之後會不會持續鑽研的，還是有志深入了解黑膠，想發掘黑膠之美的，抑或是預算無礙只求最好的，所需的唱盤都不同。為了示範黑膠唱盤那些地方必須調整，我需要一台什麼都能調的唱盤，這部ZV-5能完全勝任。事實上，如果你想真正走進讓黑膠迷孜孜不倦的幽微領域，這樣的盤還只是基本而已吧！那接下來我就按部就班，分項一一說明如何調整唱盤。

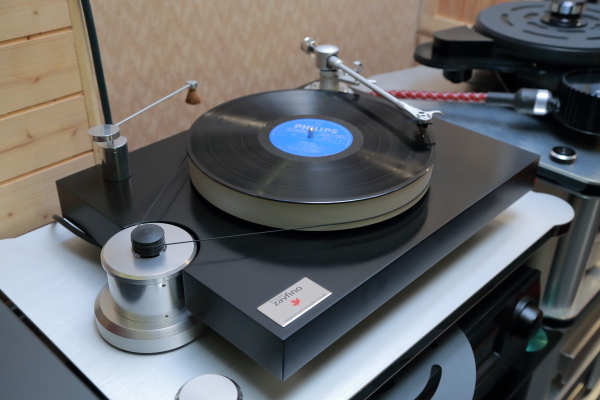

ZV-5搭配一支也是自行設計的Aeshna唱臂，採用刀鋒軸承，處理垂直移動，刀鋒採用鋼材，內部藏有磁鐵鎖定，水平軸承則使用陶瓷材料。

一、調整唱盤水平

讓唱盤處於水平狀態非常重要，如果不平會有什麼影響？第一，轉盤（就是承放唱片的圓盤）無法平順地轉動，容易造成轉速不穩定；第二，軸承一直處於「偏心」轉動的狀態，久而久之，軸承就容易磨損而歪斜了；第三，影響抗滑，唱片溝槽兩側的受力便會不同。抗滑的部分後面還會再做詳細敘述。

調整唱盤水平需用到水平儀，有尺型與圓形兩種，可以兩種都準備，尺型可量唱盤基座的水平，圓形可量轉盤的水平，用目視氣泡位置是否處於中央即可。氣泡不在中央表示未達水平狀態，此時可旋轉基座底下的腳柱，方式如同調整喇叭架或音響架的水平。ZV-5使用實心鋁合金腳柱搭配矽膠阻尼墊，可一一調整至水平狀態。但入門陽春唱盤的腳柱多半不能調整，怎麼辦？最簡單的方法就是墊紙片，一毛都不用花。此外，調整唱盤水平之前請先確認承放唱盤的音響架或檯面也是水平的，方能事半功倍。

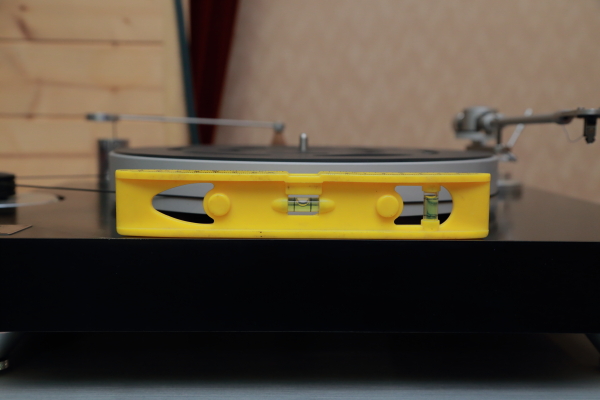

水平儀有尺型與圓形兩種，可以兩種都準備，尺型量唱盤基座的水平，圓形量轉盤的水平，用目視氣泡位置是否處於中央即可。

二、超距

超距（Overhang）是指：唱針針尖超出轉盤軸心的距離。這段距離很短，卻非常重要，請盡量調得準確，不然會影響循軌的精確性。超距因不同唱臂而異，唱臂越長，超距越短，大約在1.2mm至2mm之間。此外，與超距相關的還有另一個數字，就是「唱臂轉軸到轉盤軸心的距離」。就以Jelco SA-250ST唱臂所附的安裝圖卡為例，上頭清楚標示的數據除了安裝孔位的口徑與螺絲位置外，還有「唱臂轉軸至轉盤軸心的距離」（210mm）與「超距」（18mm），其中「唱臂轉軸至轉盤軸心的距離」在唱盤製作時便已決定，用家通常不太需要調整，要調整的就是超距了。

調整超距時，先把唱頭移至轉盤轉軸上方，擺在轉軸上，用尺或超距尺量測轉軸軸心至針尖的距離。唱頭上的2顆螺絲先不要鎖緊，才方便前後移動唱頭至準確位置。如果你的唱臂可以調整水平高度，請把唱臂稍微抬高，如此一來，唱頭擺在轉盤轉軸上時唱臂仍能維持水平，調出來的超距才會最準，像是ZV-5配備的Aeshna唱臂就可以調水平高度，做各項調校時更能得心應手。

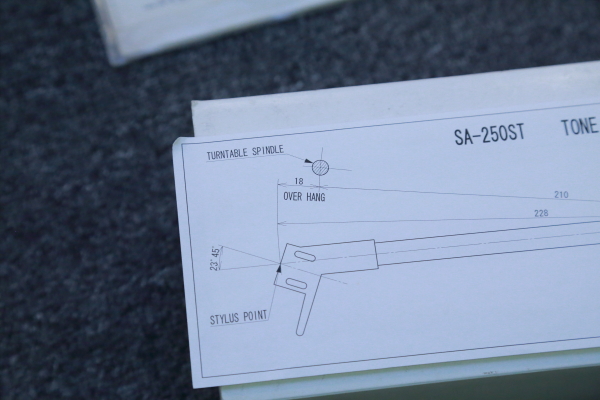

唱臂隨附的安裝圖卡均載有「唱臂轉軸至轉盤軸心的距離」與「超距」（OVER HANG），如果你買的唱盤已包含裝好的唱臂，這時需要調整的就只有超距。

三、A/B二點

A/B兩點是從調校規上的A點與B點而來，也可以叫做內、外二點，或簡單稱做二點調校，總之就是透過靠近唱片外側與唱片軸心的兩個點，來調整唱頭的循軌正確性。調A/B點必須準備好調校規，將唱頭輕輕放在調校規上，讓針尖準確落在A點，然後從唱頭正上方看唱頭前緣是否與通過A點的直線平行，這裡有個小撇步：拿一根自動鉛筆芯貼在唱頭外殼的前緣，這樣很容易就可看出唱頭與A點直線是否平行了；接著再從唱頭正前方看針桿是否與通過A點的切線重合。如果不準確，請稍微鬆開唱頭蓋上的2顆螺絲，轉動唱頭的角度，直到上面兩部分都準確。接著把針尖移到B點，用同樣方法再調整一次。調完B點再回到A點，看看A點是否仍然正確，如此重複幾次，直到在兩個點上，唱頭前緣都能與直線平行，且針桿也能與切線重合。

要是調完一個點換到另一點總是有些偏差，有可能是超距或是唱臂轉軸到轉盤軸心的距離不夠精確所致。為了讓唱臂保有最充分的調整彈性，ZV-5的唱臂座特別設計成可往任何一個方向平移，使用起來非常方便。更棒的是，ZV-5的唱臂座也接受訂製喔！一般較普遍的唱臂，響音備有規格資料可直接訂作，若是較稀有的唱臂，只要提供圖卡，響音也可照圖製作，做完之後先讓顧客試裝，最後再送去表面處理即大功告成。ZV-5的Aeshna是9吋臂，那12吋臂能裝嗎？這一點Zavfino也想到了，ZV-5備有延伸座，因此12吋臂一樣能裝，讓你享盡玩臂的樂趣。

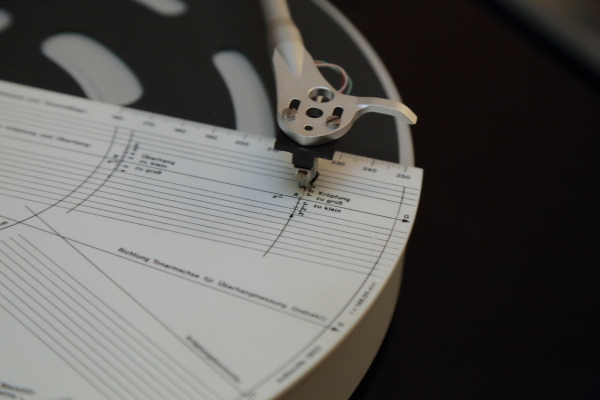

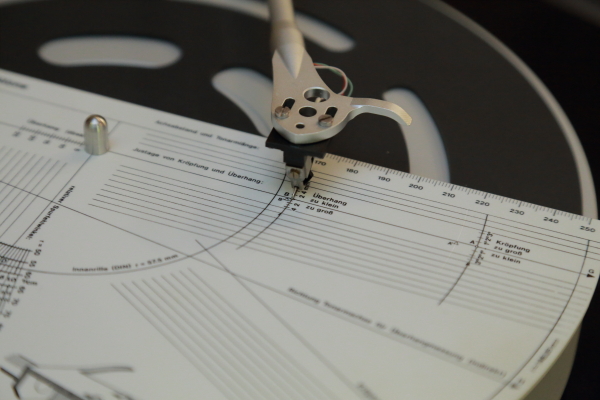

調A/B點必須有調校規。將針尖準確放在A點上，看唱頭前緣是否與通過A點的直線平行，以及針桿是否與通過A點的切線重合。如果不準確，請稍微鬆開唱頭蓋上的2顆螺絲，轉動唱頭的角度，直到上面兩部分都準確。

接著把針尖移到B點，用同樣方法再調整一次。調完B點再回到A點，看看A點是否仍然正確，如此重複幾次。

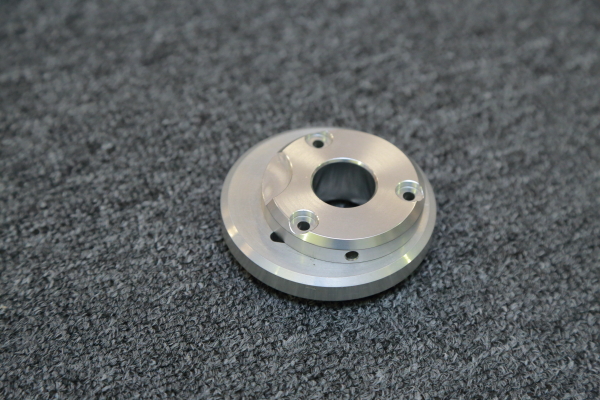

為了讓唱臂保有最充分的調整彈性，ZV-5的唱臂座特別設計成可往任何一個方向平移，使用起來非常方便，且唱臂座也可針對唱臂訂製。

四、唱頭的方位角

指的是唱頭與唱片是否保持垂直角度。當針桿能垂直落到唱片的V形溝槽內，才能拾取到最多、左右聲道最平衡的訊號。調唱頭方位角的方式就是用看的，面對唱頭，仔細看唱頭與唱片是否垂直。有些調校規上印有一小塊反射面，可將反射面轉到唱頭下方，將唱頭放在反射面上，即可從倒影中目視判斷是否垂直。調整方式是轉唱頭蓋。把唱頭蓋連接唱臂的螺絲鬆開，即可順時針或逆時針旋轉唱頭蓋，調好再把螺絲旋緊。如果唱頭蓋與唱臂是一體的怎麼辦？方法有二。一是將唱臂根部的底座鬆開，在下方墊薄片，就可改變整支唱臂的角度；二是在唱頭與唱頭蓋之間墊薄片，來改變唱頭的角度。

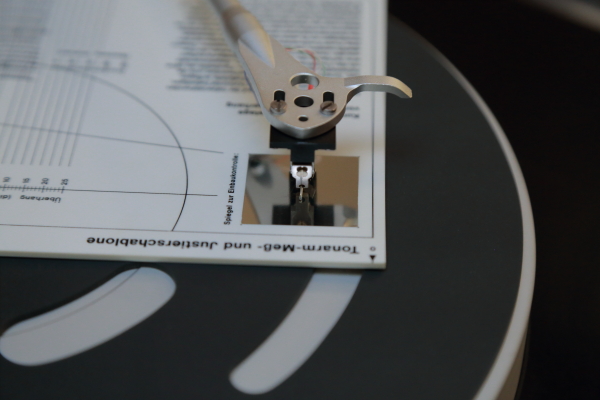

有些調校規上印有一小塊反射面，可將反射面轉到唱頭下方，將唱頭放在反射面上，即可從倒影中目視判斷是否垂直。

五、針壓

每顆唱頭都有廠方規定的針壓，照著說明書或包裝上的數值調整即可，可先用廠方建議的重量試聽，如有需要再依聽感自行增減微調。調針壓少不了針壓計，一般常見的是蹺蹺板式，要再準一點的則是數位式，另外還有一種彈簧式用起來頗為方便，但價格不便宜。

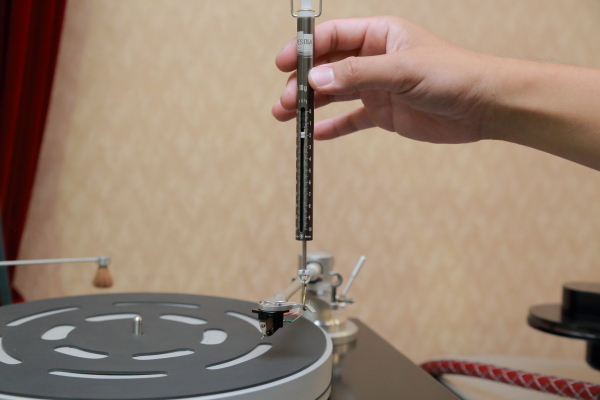

用這種精密彈簧式量唱頭重量十分容易，反正只要知道大致重量就夠了，細調時聽的。

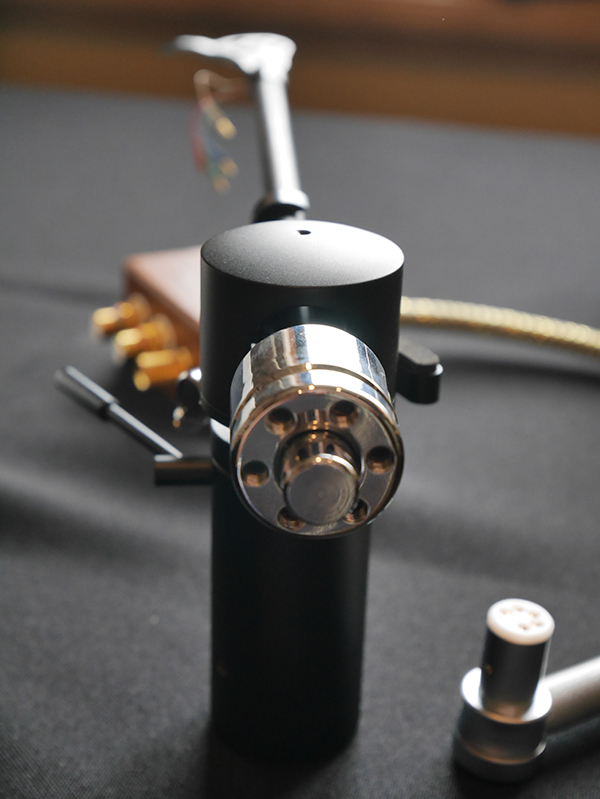

ZV-5的Aeshna唱臂後端車了6個螺孔，如果唱頭實在太重，可以在螺孔鎖上螺絲增加配重。

六、抗滑

當唱頭行走於唱片上時（實際上是唱片在運行啦），會產生一個向內的慣性把唱頭往唱片軸心拉，造成溝槽內、外側拾取的力量不平衡，因此就要額外提供一個力量將唱頭外拉，讓左、右聲道的聲音更平衡，並減少內側溝槽的過度磨損。每支唱臂調抗滑的方式不太相同，可按照唱臂說明書上的指示來調整抗滑刻度，或是準備一張可檢視抗滑的調教規。例如Tromba的測速盤便附有檢視抗滑的功能（如下方照片），中間一圈白色部分沒有溝槽，只是光滑的平面，當測速盤轉動時，唱頭理想上應該會維持不動，如果會往內移動表示抗滑不足，若往外移動則表示抗滑過多。調完之後再耳聽為憑細調之。

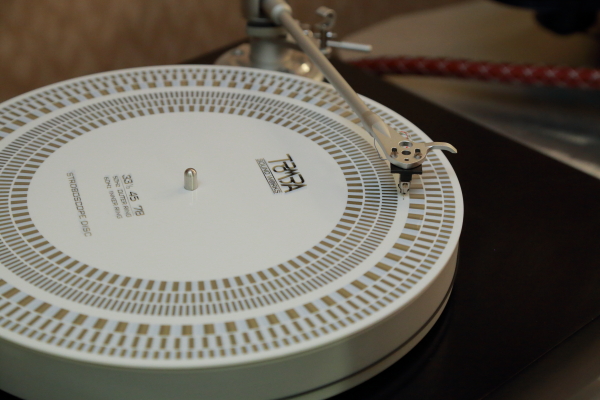

Tromba測速盤附有檢視抗滑的功能。把唱頭放在中間的白圈，當測速盤轉動時，唱頭理想上應該會維持不動，如果會內/外移動，表示抗滑須調整。

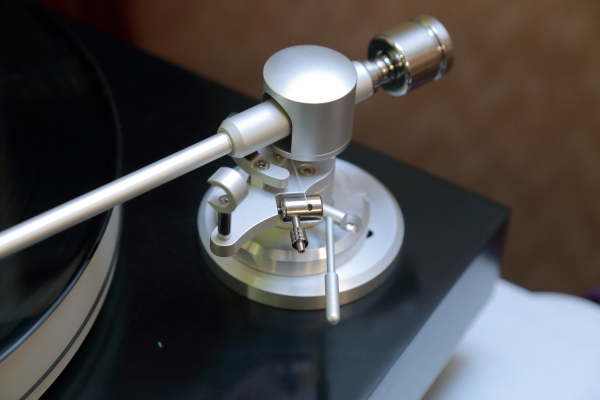

調整Aeshna唱臂的抗滑很容易，轉動小小重錘即可移動其位置，重錘的拉力即會改變。

七、轉速

唱盤轉速直接影響播出音樂的節拍速度與音調高低，好的唱盤轉速準確而且穩定，陽春盤不能調轉速，但基本上只要轉得穩定，也不會有太大問題。不過，玩家們有時候想用唱片鎮調音，唱片鎮有一定的重量，可能造成轉速改變，這時就需要調轉速了。測量轉速的工具叫做測速盤或測速規，響音用的是Ortofon Stroboscope測速盤，它除了一片不可缺少的測速盤外，並隨附一支能產生50Hz或60Hz光源的震盪器。Stroboscope測速盤上共有6圈齒痕，可測量33轉/60Hz、33轉/50Hz、45轉/60Hz、45轉/50Hz、78轉/60Hz與78轉/50Hz，此處的50Hz與60Hz是指交流電頻率。

比方說要測33轉的轉速，先把ZV-5設在33轉（它有33與45二種轉速），啟動轉盤，接著把震盪器光源設在60Hz（台灣的交流電是60Hz），將光源照射測速盤，注意看33轉/60Hz那一圈，如果轉速正確，齒痕看起來就不會動，要是轉速不準，齒痕就會往前走（轉太快）或往後走（轉太慢）。要怎麼調呢？ZV-5的交流馬達以一部外置電源供應器供電，只要用隨附的小起子插入電源供應器面板的小孔，即可微調轉速。邊看測速盤邊調，就可以調得很準。調完33轉，以同樣方式再調45轉。

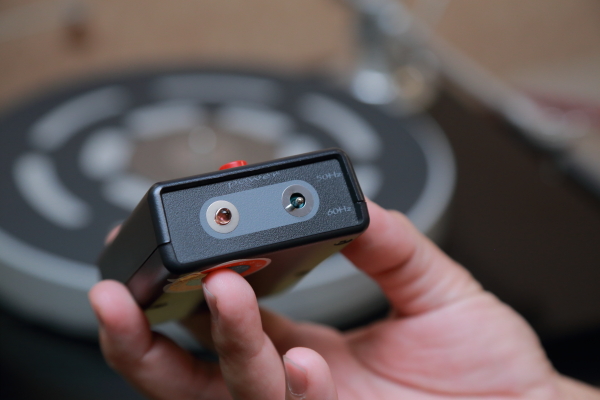

這是Ortofon Stroboscope測速盤隨附的光源的震盪器，台灣的交流電是60Hz，因此把切換開關切在60Hz即可。

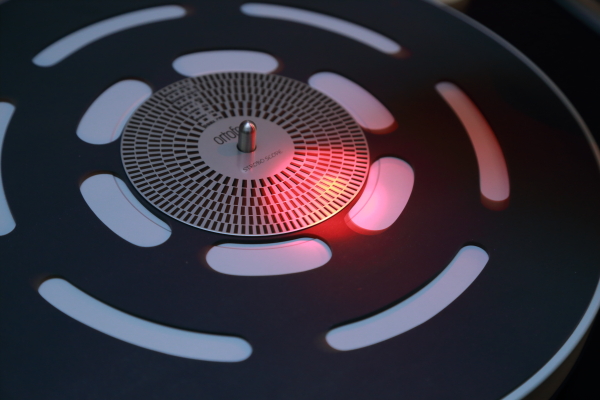

將光源震盪器產生的紅光對準Stroboscope測速盤，如果你要測的是33轉，就看著33轉/60Hz那一圈，如果轉速正確，齒痕看起來就不會動。

轉速不準要怎麼調呢？圖中是ZV-5的電源供應器，用隨附的小起子插入面板的小孔，即可微調轉速。邊看測速盤邊調，可以調得很準。

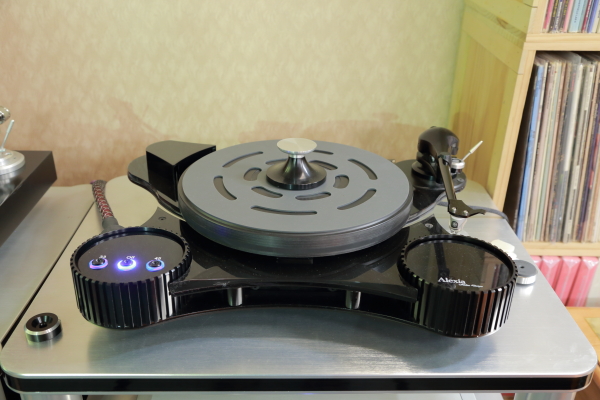

這是Alexia的Helius Design的旗艦黑膠唱盤，也是禾樺代理的產品，它有一個優點是內建光學校正機制，每秒鐘偵測270次轉速，並會自動調整，因此可保持轉速的絕對精準。

先建立自身系統的標準聲音

落落長寫了這麼多，黑膠唱盤總算調完了，還真麻煩啊！其實，這些正是黑膠系統之所以精妙幽微、博大精深、樂趣橫生、鑽透不盡的原因，多少黑膠迷窮其閒暇時間不斷鑽研，越鑽樂趣越多，越聽越有興味，便是黑膠迷人之處。上述這些調效法可視為一種參考，或是先建立自身系統標準聲音的前奏曲，因為總得先找出「相對上」正確的聲音，才有個基準去追求自己喜好的口味。

但問題是，調校的面向這麼多，該注意的地方這麼細瑣，你明知道調好了之後聲音一定會更好，要是唱盤與唱臂不能調或是調不動，豈不是只能乾瞪眼。因此你需要的是一台像是ZV-5這樣具有完整調校功能的黑膠唱盤，而不是通通裝好、調好的套裝系統。當然我也知道ZV-5有一定的跨入門檻，但聽類比玩黑膠又豈是一年兩年的事，一台可長可久，具有遠大升級彈性與顯著鑑別力的唱盤絕對必要。

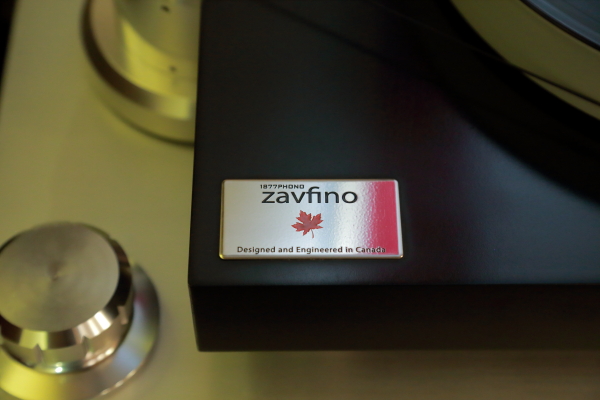

Zavfino 1877 Phono專門設計與製作類比相關配件，在這個領域已耕耘了十多年，舉凡唱臂線、端子與零附件…等，他們不僅有自家品牌與成品，也為許多類比廠商製作OEM。

我待在響音的那天下午，除了聆聽ZV-5，也順道聽了先前我已寫過評論的Edwards Audio Apprentice TT Lite黑膠唱盤與Apprentice MM唱頭放大器組合（可參考評論也想投入黑膠的懷抱）。撰寫評論時，我是在U-Audio聆聽室中試聽TT Lite，參考訊源是公司裡常用的CD播放系統，兩者相比，TT Lite表現出與數位系統截然不同的味道，聲音很吸引人，價格又實惠，確實會讓人產生玩黑膠的衝動。這次在響音同時聽到TT Lite與ZV-5，讓我清楚體驗到，不同層級的類比系統又是另一個世界，當中的差別實在不可以道里計。並不是TT Lite不夠好，而是ZV-5播出更多唱片上的細節，放出了更多「魔鬼」，因為魔鬼就在細節裡…

這是Edwards Audio Apprentice TT Lite黑膠唱盤，雖然聲音表現和ZV-5有段差距，但價格實惠，仍可讓人產生玩黑膠的衝動。

按部就班你也可以玩透黑膠

魔鬼在哪裡？光是轉盤上的黑膠唱片墊就藏了魔鬼。不同材質墊材的聲音頗為不同，用家可得慎選，或是不同材質各準備一片，用來調音也行。當天響音郭先生試了三種唱片墊讓我聽，包括軟木墊、羊毛墊與矽膠墊，軟木墊是TT Lite隨附的唱片墊，矽膠墊則是Tromba的產品。三者相較之下，軟木墊聽起來中規中矩，音色稍暗，厚度適宜，細節普通；羊毛墊則較為輕盈，光澤度佳，音色豐富，活靈活現，但厚度似乎就不是其強項；矽膠墊比之羊毛墊也顯得較暗，但潤澤度佳，弦樂鼻音豐富，線條圓滑順暢，音色更顯甜美。由此可見，對於一個靈敏的系統而言，唱片墊的選用也是應仔細考量的一環。

黑膠好不好聽？好不好玩？別再光聽別人怎麼形容得如何如何了，自己投入才會知其然且知其所以然。不論你是不是黑膠一族，就從這篇開始吧！把你的唱盤好好調過，或是挑一台功能齊全，設計良好的盤，你將會發現黑膠還有很大的挖掘空間，只要你細心付出、調整（不論是荷包還是精神），它會如實反應出你所做的努力，陪著你成長，陪著你優游音樂天地。




器材規格

Zavfino 1877 Phono ZV-5
型式：黑膠唱盤
唱臂：Ashena 9.5吋唱臂
轉盤：34mm鋁合金轉盤

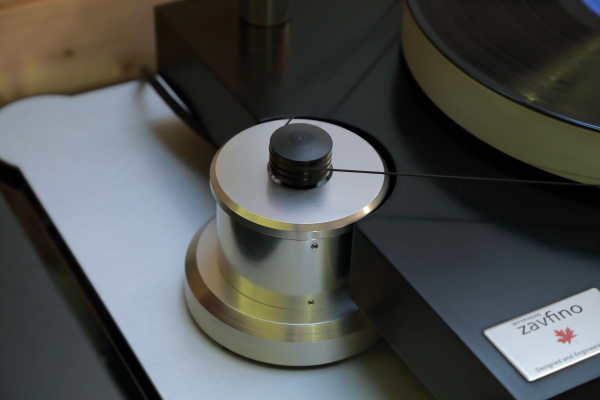

驅動方式：皮帶驅動，12V同步交流馬達，可切換33.3/45轉
尺寸：480×50×380 mm（寬×高×深）
重量：13.65kg
售價：78,000元
總代理：禾樺
電話：(07)237-2555
網址：www.rebel-audio.com.tw
