撰文/林治宇,攝影/郭振榮 2019/06/26發表,已被閱讀8,009
一套音響當中,線材扮演了重要角色,用對線材,可為系統帶來畫龍點睛之妙,用錯線材,則有可能遮掩了系統的優勢,所以「玩」線材,找出最適合的那一條,是每個音響迷所必經的過程。如果你會DIY線材,是不是有機會讓你用更少的錢,試過更多線材呢?如果你也對DIY線材有興趣,卻不知如何開始,就接著看下去吧!

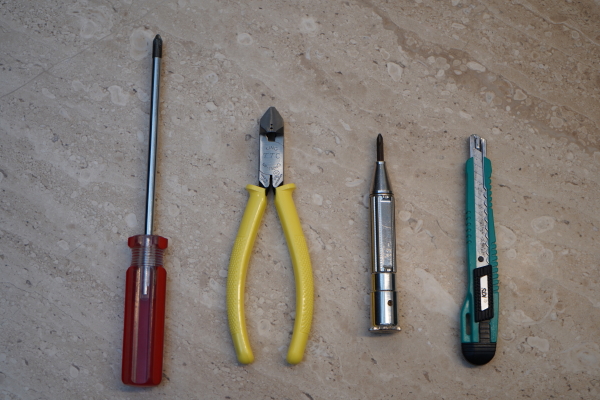

DIY電源線需要的工具不多,螺絲起子、斜口鉗、美工刀即可,而且也不須用到烙鐵,相對而言簡單了許多。

一般我們都會建議DIY線材可以從電源線開始,是因為製作電源線不會用到烙鐵,只要轉轉螺絲起子就行了,對多數人來說較容易入門,因此這次我們便以DIY電源線為主題。那麼要選什麼樣的公、母插頭和電源線?我建議使用日本Oyaide產品。主要的原因有二,一是品質,有許多頂尖線材品牌都指定使用Oyaide插頭,效果好不好,應該不必懷疑。二是取得的方便性,Oyaide產品線非常齊全,各式插頭、線材、配件一應俱全,只要走一趟代理商愛樂音響的門市,或是上他們的拍賣網站,一次就能買齊,而且價格和日本同步,完全不必擔心會不會買貴了,大大省卻你搜尋和比價的麻煩。

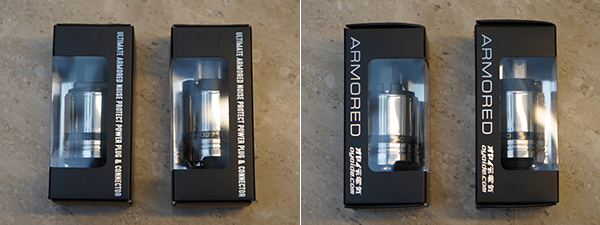

這次的DIY電源線專題非常感謝愛樂音響提供的Oyaide公、母插頭,也就是畫面中的AP-037公插與AC-037母插,兩圖所示都是一樣的產品,只是拍攝角度不同而已。


Oyaide最新推出Armored系列插頭

首先介紹一下本次所使用的插頭和線材。插頭是Oyaide的AP-037公插與AC-037母插。所謂公插是插入牆壁插座的插頭,也就是來源端,母插則插入器材,也就是尾端。AP-037/AC-037屬Armored系列,是Oyaide最新推出的產品,具有兩大特點,第一,創新的三截式結構。一般公母插只有兩截,即插頭與本體,插頭是導線與金屬插片鎖定的地方,本體內部則有夾線組件,可牢牢固定線身,以避免因拉扯導致鬆脫。AP-037/AC-037將本體再分成兩截,連同插頭共三截,其中夾線組件位在中間那截。為何分成三截?主要是為了它的第二項特點:「柔性夾線組件」(Flexible Cable Clamper)。新設計的夾線組件是由兩側往中心夾,可讓電源線始終維持在中心位置,而不致因受力不均而扯到前方已鎖牢的接點,而導致鬆脫,此外,「柔性夾線組件」連很細的電源線也夾得住,而且最粗可容納線徑16.5mm的線材,用途更為廣泛。至於AP-037/AC-037的金屬插片則是磷青銅材質,表面鍍厚銀再鍍銠,兼具傳導與耐用度。

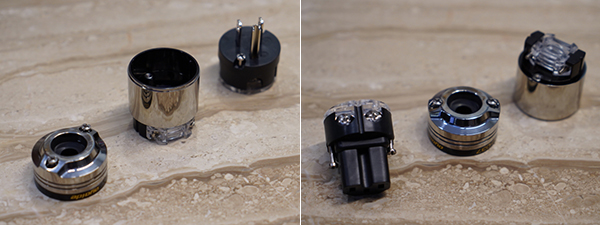

AP-037/AC-037採創新的三截式結構,夾線組件位在中間那截,可由兩側往中心夾,可讓電源線始終維持在中心位置,而不致因受力不均而扯到前方已鎖牢的接點,而導致鬆脫,

這是這次所使用的Oyaide Tunami V2電源線,內中採用Oyaide獨家的102 SSC導體,外有銅箔屏蔽。

線材採用Oyaide的Tunami V2電源線,內中採用Oyaide獨家的102 SSC導體。所謂102是指導電性達到102.3%,一般純銅的導電性是100%,多數發燒線材的導電性則是101%左右,而102 SSC可達102.3%,傳導性更為優異。SSC則是Special Surface Copper的簡稱,表示導體表面經過特殊處理過程,可讓表層更為光滑,使電流在導體表層行進時更為順暢,自然也有利於傳導效果。Tunami V2的外徑為15mm,要裝入AP-037與AC-037絕無問題。

接下來就開始DIY吧!我們拍攝了一段短片,畫面中操刀的愛樂音響台北旗艦店店長小蔡,感謝他和我分享了他在DIY線材方面的心得,藉此我也撰寫了詳細的文字敘述於後,在動手前請先仔細觀賞並閱讀,然後就大膽放手下去做吧!



步驟一:確認線材方向性

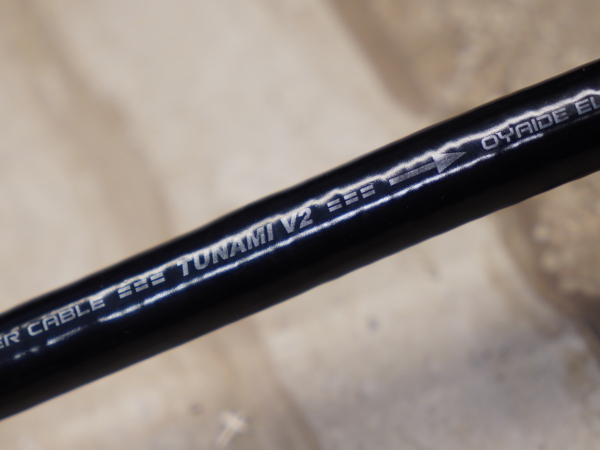

Tunami V2電源線表面有印上箭頭,表示電流的流向,箭頭方向就是從公插到母插的方向,可別搞錯了。

首先要確認線材的方向性,因為它真的對聲音有影響。一般來說,順著線材外皮的印刷字樣的方向,就是電流或訊號走的方向,有些線材會直接標註箭頭,那就更容易判斷了,只要順著箭頭方向即可。這個方向就是從插座到器材的走向,也就是說,從公插到母插,就是箭頭或印刷字樣的走向。確認好方向便可確認公/母插該裝哪一邊。

剝線前先將兩截本體依序套入線材

剝線前,請先把兩截本體套入線材,套的時候,先套尾蓋,再套中段,並確認沒裝錯方向。這樣做可避免外皮剝開之後不好套,也可避免插頭部分已鎖好才發現本體還沒套入。

步驟三:剝線

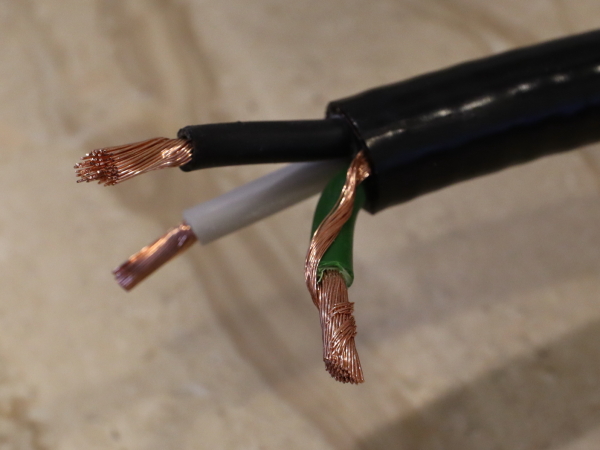

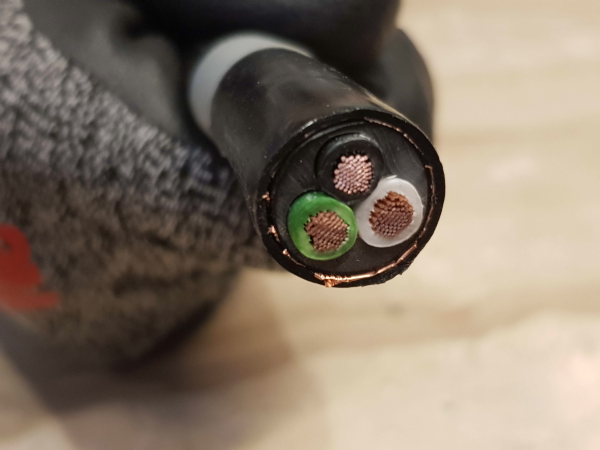

Tunami V2內中還有第四股導線,是用來幫助排除地雜訊,建議可和地線合絞之後接在公頭那端,母頭這邊則剪掉不接。

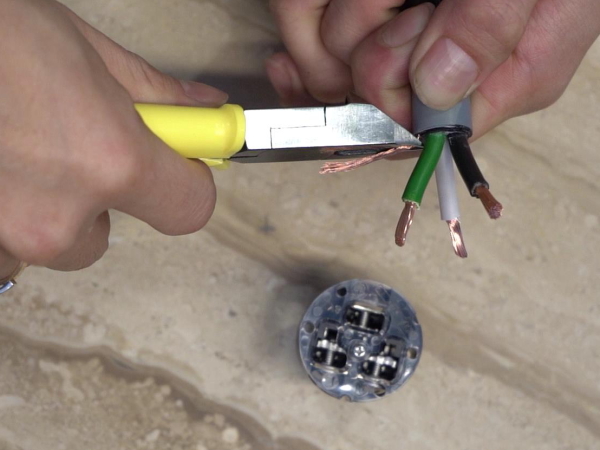

接母頭這邊時,可將第四股導線剪掉,這邊不用接。

剝去最外層的表皮,以及三股導體的絕緣層。該剝去多長,AP-037/AC-037的說明書上都有寫,最外層表皮剝25mm至30mm,三股導線的絕緣層剝12mm。剝表皮時,可在切割處貼一圈膠帶,然後照著膠帶邊緣劃開外皮,比較容易割得準。建議使用鋒利的美工刀,輕輕地、慢慢地割,割的時候務必要有耐心,不要想一刀就割開外皮,因為這樣往往會割到內層的絕緣層,或是割到導體。像是這條Tunami V2,內中還有第四股導線,如果外皮割太深,就有可能割到這條導線。此外,有些線材是用細芯多蕊絞線,一不小心就會割斷一些導體。

步驟四:確認極性

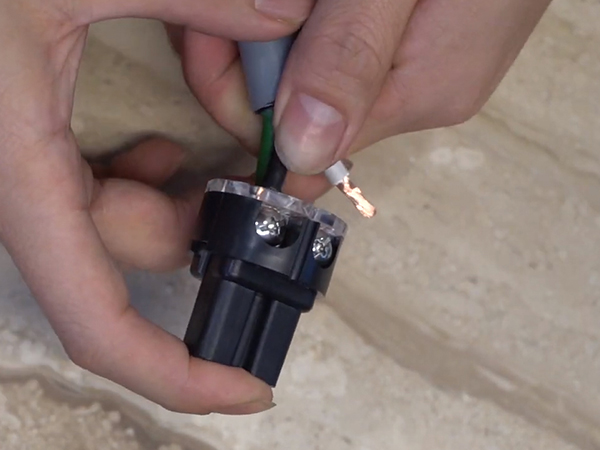

請記什麼顏色的導線接在哪一極,因為另一邊要照著做,免得極性接錯。

電源線內部分三極,分別是L(火線)、N(水線或中性線)及地,一定要鎖在插頭部分正確的位置,你的器材才會發揮出最好的效果。這三股線的絕緣層顏色各不相同,一般來說,哪個顏色接哪一極,是有規範的,黑色是L,白色是N,綠色是地,不過,DIY的話,不必那麼嚴格,以容易鎖上的方向為主,畢竟發燒電源線都很粗很硬,未必真能讓顏色照極性接。

將三股導線依順手的方向插入插頭部分背後的三個孔,然後從側邊將螺絲鎖緊。鎖好之後,在紙上寫下哪個顏色接在哪一極(插頭上都有註明L、N、地),另一邊就一定要照著接了。那Tunami V2的第四股導線導線接哪?建議接在地。

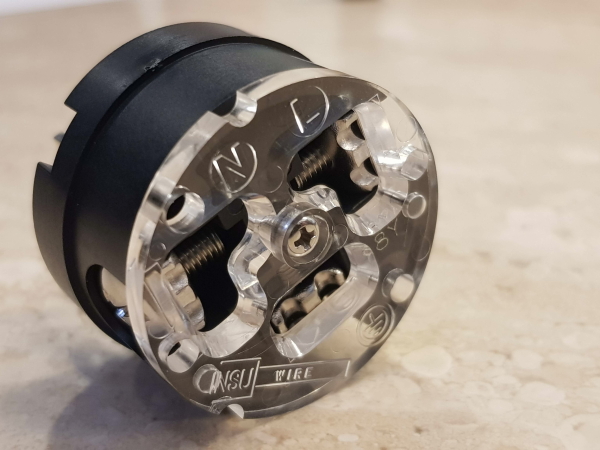

AP-037/AC-037插頭內的插孔很大,很容易施工,而且夾具做得非常牢固,金屬加工品質更是一流。


步驟五:鎖螺絲的磅數

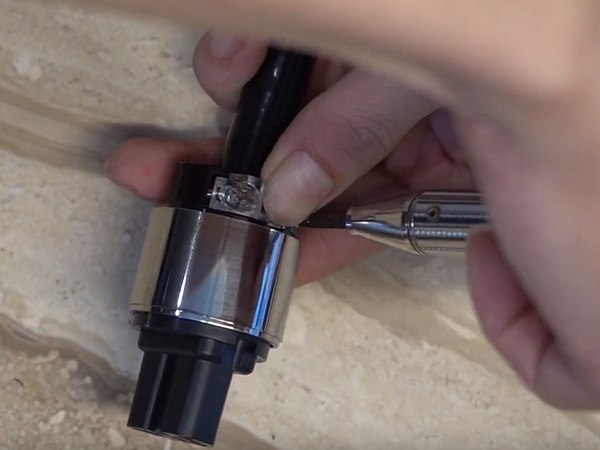

AP-037/AC-037上頭有數種螺絲,事實上,Oyaide對每顆螺絲該用多少扭力鎖定都有建議,也都有註明在說明書上,像是固定三股導線的螺絲,最大扭力不超過1.2N•m,夾線組件螺絲則不超過0.9N•m。如果你有扭力起子,就照說明書的建議,但我想大部分的人都沒有扭力起子,怎麼辦?鎖到牢固就好,而不要死命地鎖,而且務求相同部位螺絲用同樣的力道鎖。此外,AP-037/AC-037的每種螺絲都不同,不要混在一起,免得不好區分。

步驟六:用電表確認是否導通

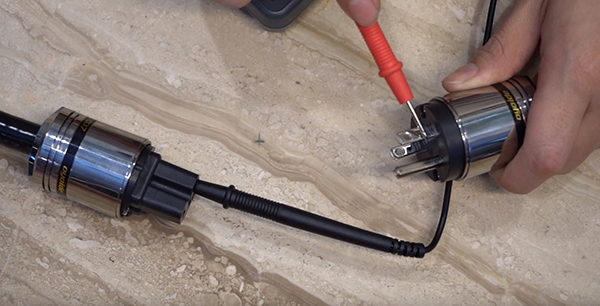

完成後用電表確認兩端極性是否正確,也可查明是否有接觸不良的狀況。

做好一邊之後,用三用電表確認是否有導通,以及不同極性之間是否有短路。

步驟七:另一邊如法炮製

另外一邊也照著上述步驟再做一次。這次的三股導線就一定要鎖在正確極性上,所以會比較難鎖,請以更大的耐心進行。

步驟八:用電表最最後確認

這時兩邊都做好了,請再用電表確認一次,看看兩邊極性是否正確,是否順利導通,以及不同極性之間是否有短路。

試聽

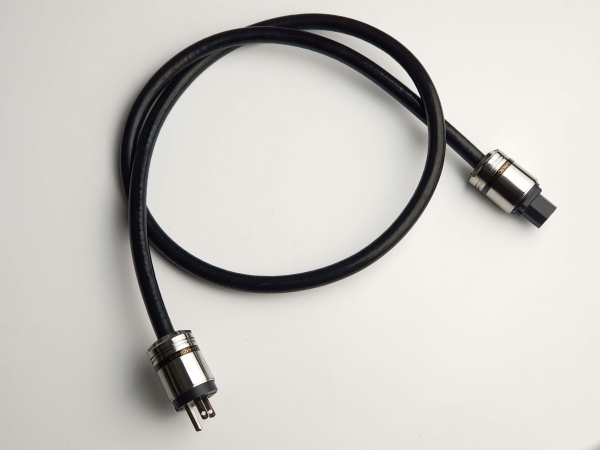

線做好了,最開心的莫過於接上去試聽了!試聽過程在U-Audio聆聽室進行,使用的器材是Hegel H590綜合擴大機,它具有網路串流播放功能,我將它接上網路線,直接播放存在NAS裡的音樂檔案,DIY的Tunami V2電源線就插在H590上,搭配的喇叭則是Sonus Faber Sonette V。


隨意播個幾首曲子,即可發現Tunami V2是一條頗有氣質的電源線,讓音樂透露出一股讓人平心靜氣的沉著感,不慍不火地訴說音樂中的情節,聽起來流暢而舒適,質地純粹且細緻,很有高級線的架式。透過Tunami V2播出的聲音線條十分滑順,沒什麼毛躁感,背景的漆黑感與乾淨度也都在水準以上,我覺得以其裸線與公母頭的花費對比其聲音表現,這個投資相當合算。更值得一提的是音場。Tunami V2在頻段結構、音場形貌、音像輪廓,以及聲部定位等方面,表現更令人激賞,音場有很好的聚焦感,不是非常開放的類型,但音場往深度走,讓前、中、後的層次感更清晰,舞台感優異。輪廓也是它擅長的項目,讓音像顯得更浮凸、更清晰,彼此間的分離度自然也更為清晰。

當然,除了Tunami V2與AP-037/AC-037之外,Oyaide還有許多選擇,你可以因預算與需求挑選不同的組合,而這正是DIY好玩的地方。看完了上述的說明與介紹,相信你心中開始蠢蠢欲動了吧!建議你直接走一趟愛樂音響,邁出DIY的第一步。
